Модифікований направлювач свердла
Номер патенту: 99689
Опубліковано: 25.06.2015
Автори: Івченко Валерій Костянтинович, Івченко Дмитро Валерійович, Прихода Дмитро Вікторович, Іванов Олексій Сергійович
Формула / Реферат
Модифікований направлювач свердла, що має основу та знімні трубки різного діаметра, циліндр з порожниною всередині та гвинтом, який відрізняється тим, що до основи нерухомо фіксований центратор та кронштейн, що кріпиться до рухомої частини, що з'єднана рухомо з основою, вона додатково фіксується за допомогою гвинта.
Текст

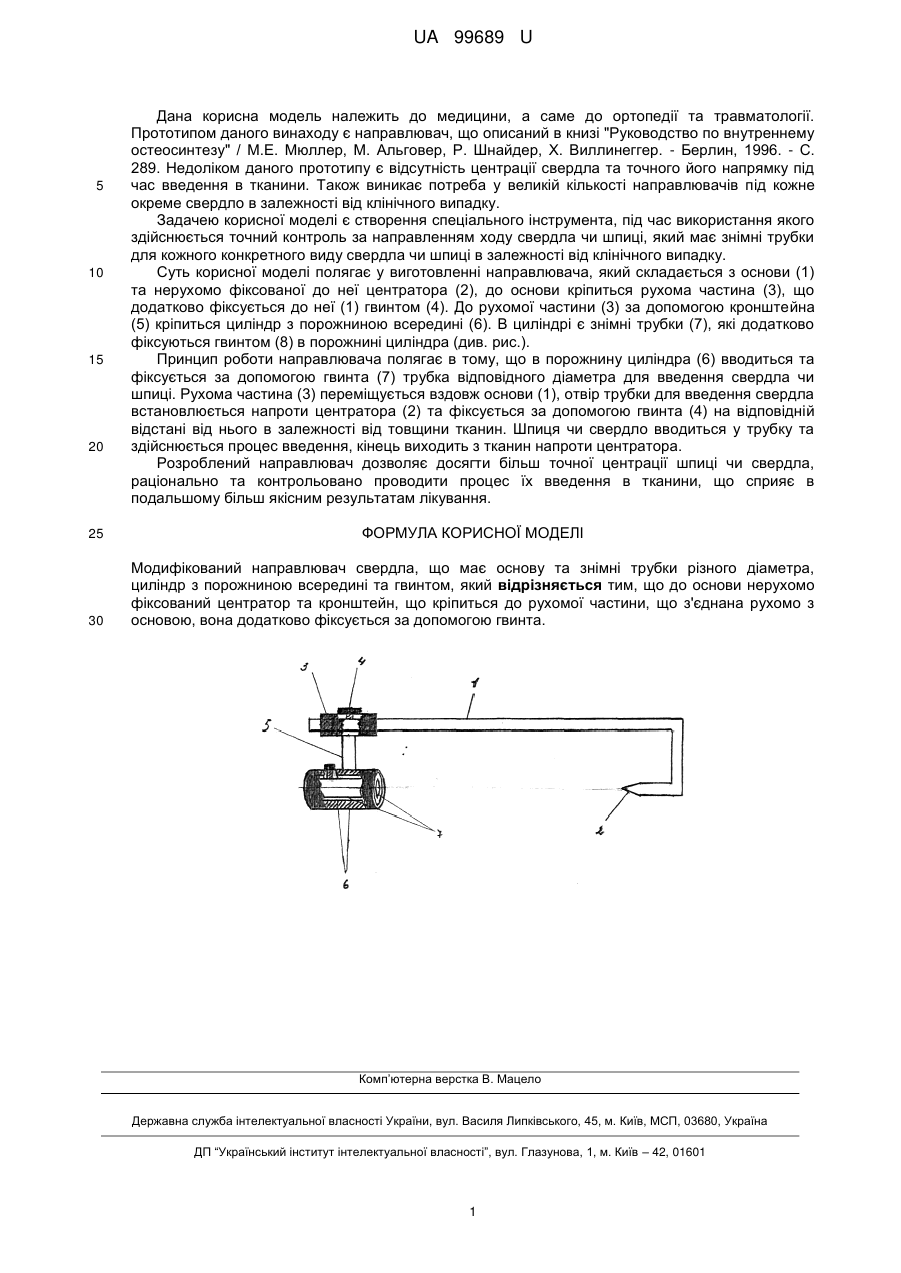

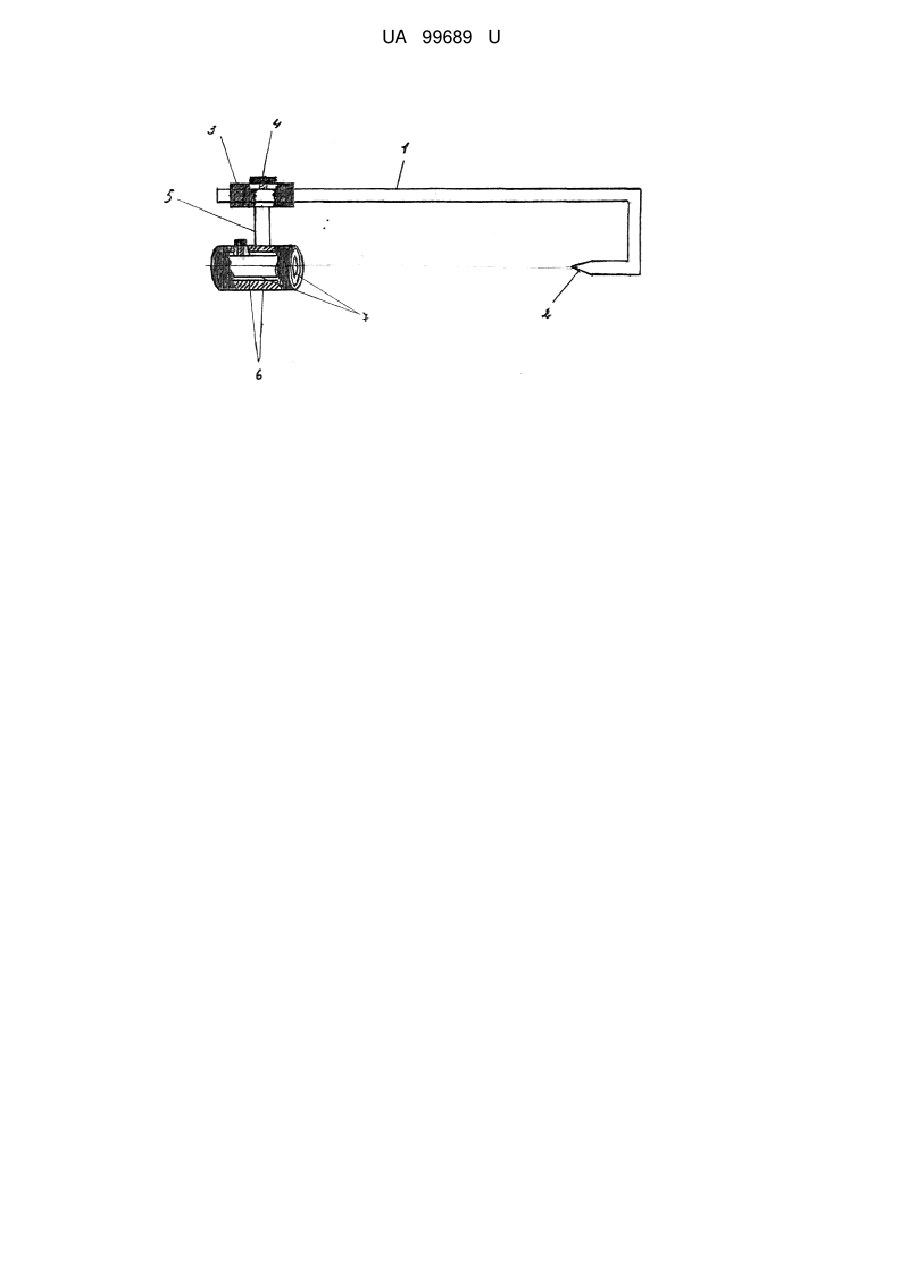

Реферат: Модифікований направлювач свердла має основу та знімні трубки різного діаметра, циліндр з порожниною всередині та гвинтом. До основи нерухомо фіксований центратор та кронштейн, що кріпиться до рухомої частини, що з'єднана рухомо з основою, вона додатково фіксується за допомогою гвинта. UA 99689 U (12) UA 99689 U UA 99689 U 5 10 15 20 Дана корисна модель належить до медицини, а саме до ортопедії та травматології. Прототипом даного винаходу є направлювач, що описаний в книзі "Руководство по внутреннему остеосинтезу" / М.Е. Мюллер, М. Альговер, Р. Шнайдер, X. Виллинеггер. - Берлин, 1996. - С. 289. Недоліком даного прототипу є відсутність центрації свердла та точного його напрямку під час введення в тканини. Також виникає потреба у великій кількості направлювачів під кожне окреме свердло в залежності від клінічного випадку. Задачею корисної моделі є створення спеціального інструмента, під час використання якого здійснюється точний контроль за направленням ходу свердла чи шпиці, який має знімні трубки для кожного конкретного виду свердла чи шпиці в залежності від клінічного випадку. Суть корисної моделі полягає у виготовленні направлювача, який складається з основи (1) та нерухомо фіксованої до неї центратора (2), до основи кріпиться рухома частина (3), що додатково фіксується до неї (1) гвинтом (4). До рухомої частини (3) за допомогою кронштейна (5) кріпиться циліндр з порожниною всередині (6). В циліндрі є знімні трубки (7), які додатково фіксуються гвинтом (8) в порожнині циліндра (див. рис.). Принцип роботи направлювача полягає в тому, що в порожнину циліндра (6) вводиться та фіксується за допомогою гвинта (7) трубка відповідного діаметра для введення свердла чи шпиці. Рухома частина (3) переміщується вздовж основи (1), отвір трубки для введення свердла встановлюється напроти центратора (2) та фіксується за допомогою гвинта (4) на відповідній відстані від нього в залежності від товщини тканин. Шпиця чи свердло вводиться у трубку та здійснюється процес введення, кінець виходить з тканин напроти центратора. Розроблений направлювач дозволяє досягти більш точної центрації шпиці чи свердла, раціонально та контрольовано проводити процес їх введення в тканини, що сприяє в подальшому більш якісним результатам лікування. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Модифікований направлювач свердла, що має основу та знімні трубки різного діаметра, циліндр з порожниною всередині та гвинтом, який відрізняється тим, що до основи нерухомо фіксований центратор та кронштейн, що кріпиться до рухомої частини, що з'єднана рухомо з основою, вона додатково фіксується за допомогою гвинта. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
