Широколезова конічна розгортка однобічного різання

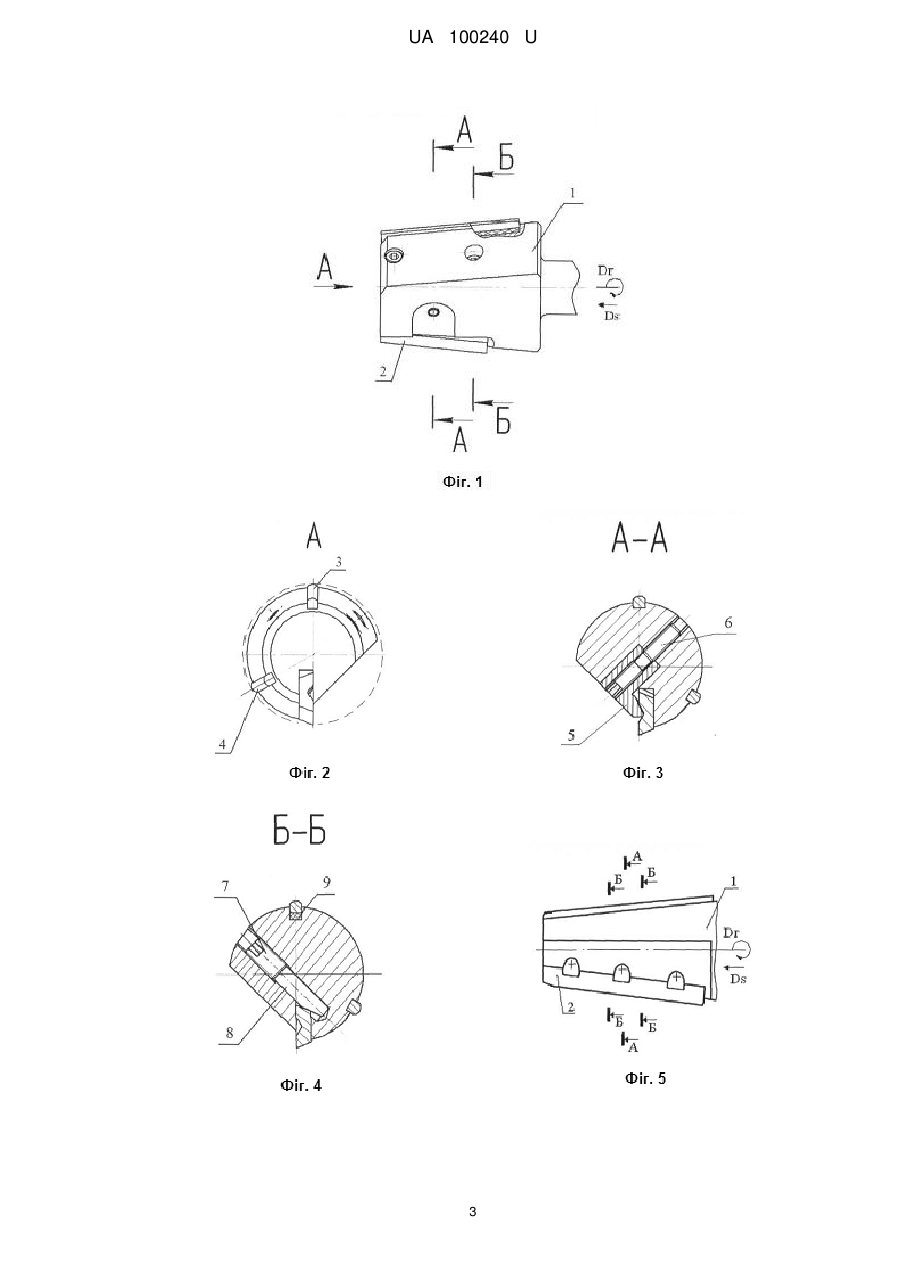

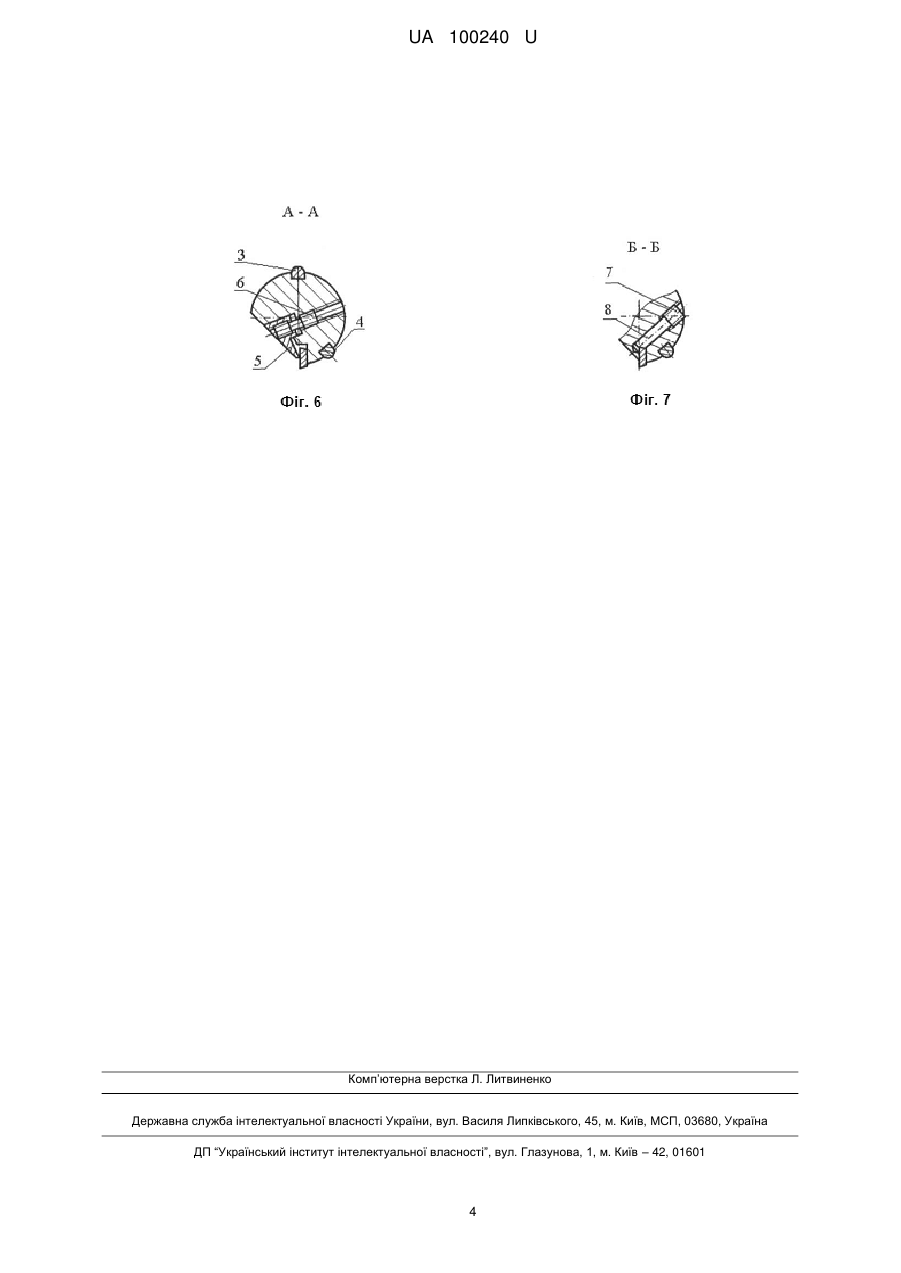

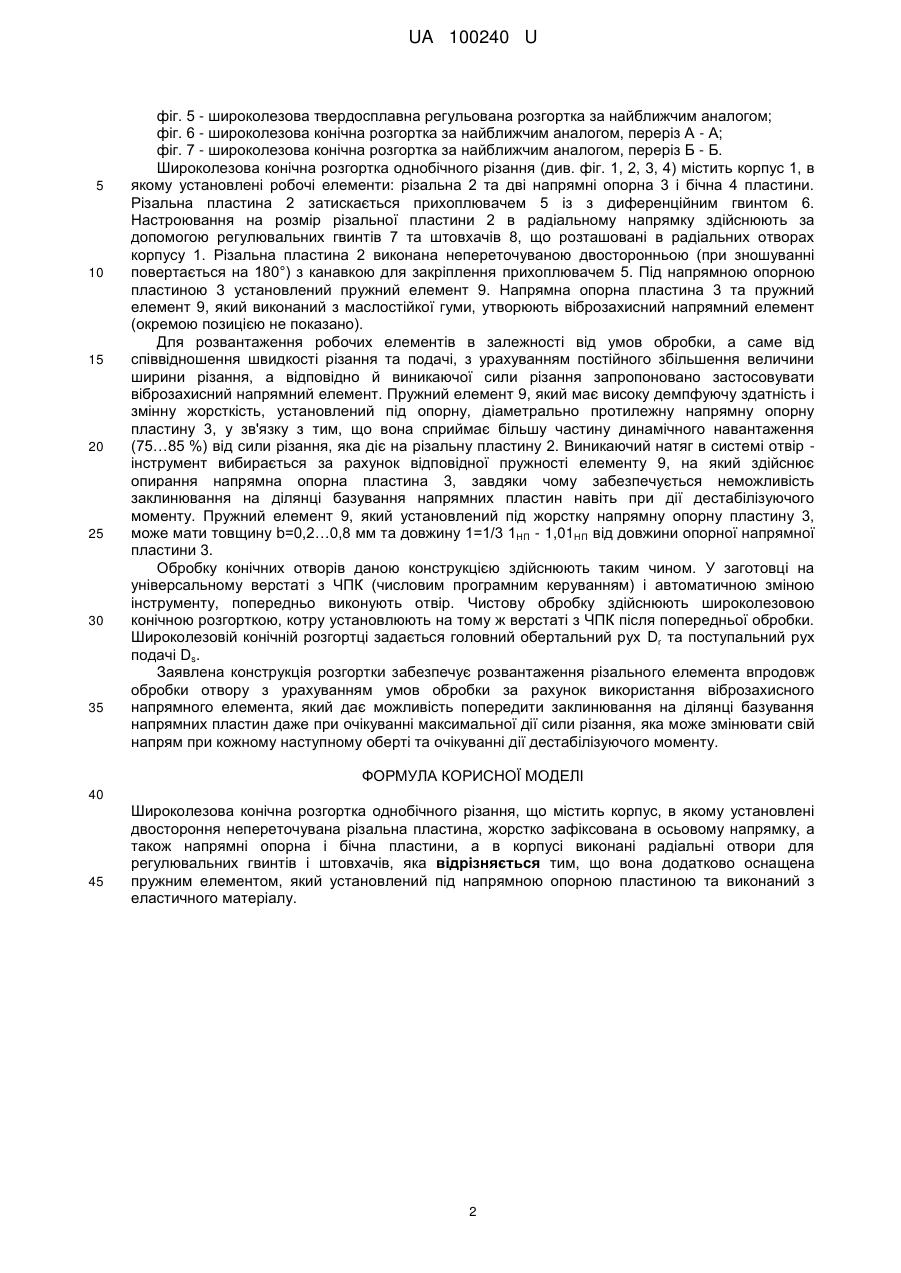

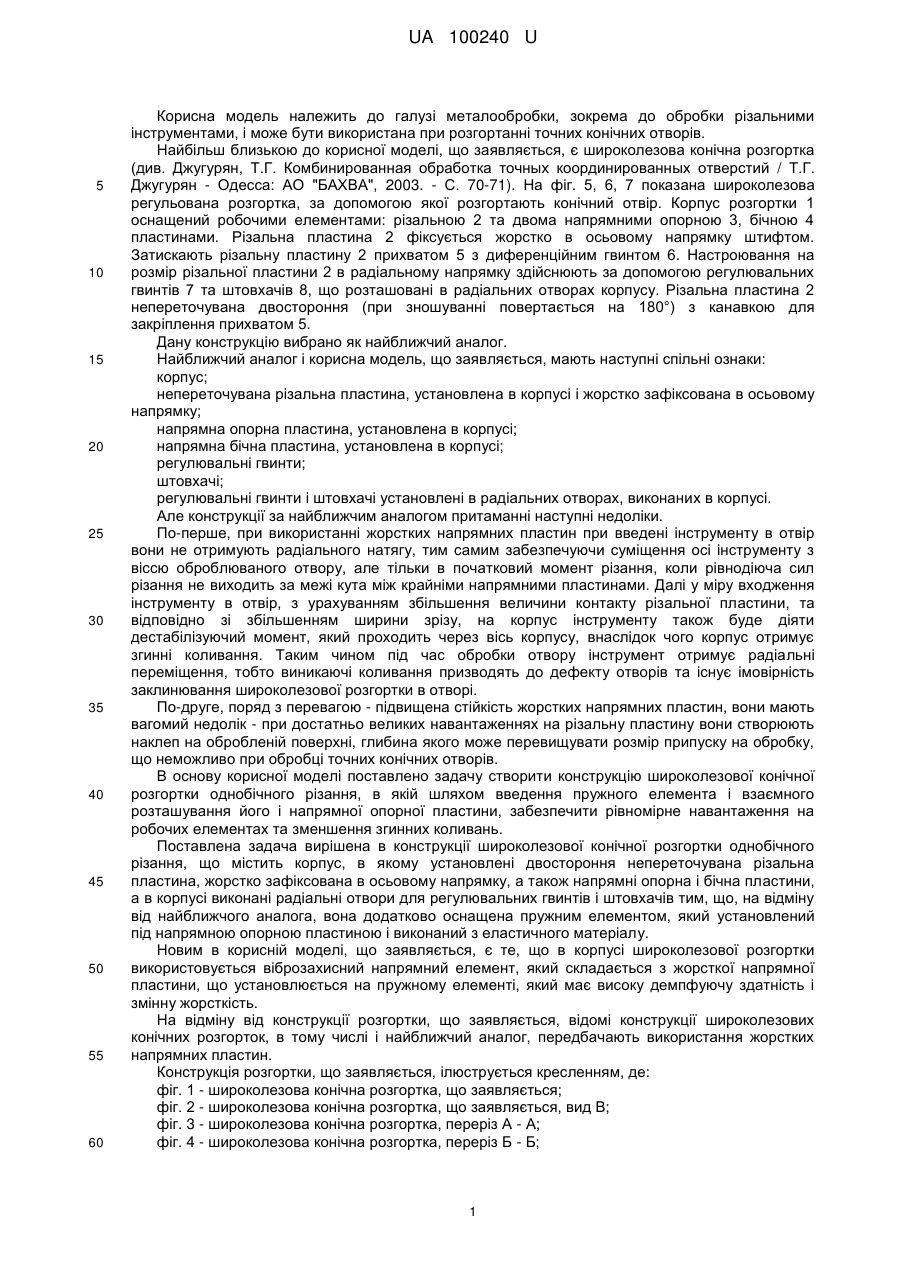

Реферат: Широколезова конічна розгортка однобічного різання містить корпус, в якому установлені двостороння непереточувана різальна пластина, жорстко зафіксована в осьовому напрямку, а також напрямні опорна і бічна пластини, а в корпусі виконані радіальні отвори для регулювальних гвинтів і штовхачів. Вона додатково оснащена пружним елементом, який установлений під напрямною опорною пластиною та виконаний з еластичного матеріалу. UA 100240 U (12) UA 100240 U UA 100240 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металообробки, зокрема до обробки різальними інструментами, і може бути використана при розгортанні точних конічних отворів. Найбільш близькою до корисної моделі, що заявляється, є широколезова конічна розгортка (див. Джугурян, Т.Г. Комбинированная обработка точных координированных отверстий / Т.Г. Джугурян - Одесса: АО "БАХВА", 2003. - С. 70-71). На фіг. 5, 6, 7 показана широколезова регульована розгортка, за допомогою якої розгортають конічний отвір. Корпус розгортки 1 оснащений робочими елементами: різальною 2 та двома напрямними опорною 3, бічною 4 пластинами. Різальна пластина 2 фіксується жорстко в осьовому напрямку штифтом. Затискають різальну пластину 2 прихватом 5 з диференційним гвинтом 6. Настроювання на розмір різальної пластини 2 в радіальному напрямку здійснюють за допомогою регулювальних гвинтів 7 та штовхачів 8, що розташовані в радіальних отворах корпусу. Різальна пластина 2 непереточувана двостороння (при зношуванні повертається на 180°) з канавкою для закріплення прихватом 5. Дану конструкцію вибрано як найближчий аналог. Найближчий аналог і корисна модель, що заявляється, мають наступні спільні ознаки: корпус; непереточувана різальна пластина, установлена в корпусі і жорстко зафіксована в осьовому напрямку; напрямна опорна пластина, установлена в корпусі; напрямна бічна пластина, установлена в корпусі; регулювальні гвинти; штовхачі; регулювальні гвинти і штовхачі установлені в радіальних отворах, виконаних в корпусі. Але конструкції за найближчим аналогом притаманні наступні недоліки. По-перше, при використанні жорстких напрямних пластин при введені інструменту в отвір вони не отримують радіального натягу, тим самим забезпечуючи суміщення осі інструменту з віссю оброблюваного отвору, але тільки в початковий момент різання, коли рівнодіюча сил різання не виходить за межі кута між крайніми напрямними пластинами. Далі у міру входження інструменту в отвір, з урахуванням збільшення величини контакту різальної пластини, та відповідно зі збільшенням ширини зрізу, на корпус інструменту також буде діяти дестабілізуючий момент, який проходить через вісь корпусу, внаслідок чого корпус отримує згинні коливання. Таким чином під час обробки отвору інструмент отримує радіальні переміщення, тобто виникаючі коливання призводять до дефекту отворів та існує імовірність заклинювання широколезової розгортки в отворі. По-друге, поряд з перевагою - підвищена стійкість жорстких напрямних пластин, вони мають вагомий недолік - при достатньо великих навантаженнях на різальну пластину вони створюють наклеп на обробленій поверхні, глибина якого може перевищувати розмір припуску на обробку, що неможливо при обробці точних конічних отворів. В основу корисної моделі поставлено задачу створити конструкцію широколезової конічної розгортки однобічного різання, в якій шляхом введення пружного елемента і взаємного розташування його і напрямної опорної пластини, забезпечити рівномірне навантаження на робочих елементах та зменшення згинних коливань. Поставлена задача вирішена в конструкції широколезової конічної розгортки однобічного різання, що містить корпус, в якому установлені двостороння непереточувана різальна пластина, жорстко зафіксована в осьовому напрямку, а також напрямні опорна і бічна пластини, а в корпусі виконані радіальні отвори для регулювальних гвинтів і штовхачів тим, що, на відміну від найближчого аналога, вона додатково оснащена пружним елементом, який установлений під напрямною опорною пластиною і виконаний з еластичного матеріалу. Новим в корисній моделі, що заявляється, є те, що в корпусі широколезової розгортки використовується віброзахисний напрямний елемент, який складається з жорсткої напрямної пластини, що установлюється на пружному елементі, який має високу демпфуючу здатність і змінну жорсткість. На відміну від конструкції розгортки, що заявляється, відомі конструкції широколезових конічних розгорток, в тому числі і найближчий аналог, передбачають використання жорстких напрямних пластин. Конструкція розгортки, що заявляється, ілюструється кресленням, де: фіг. 1 - широколезова конічна розгортка, що заявляється; фіг. 2 - широколезова конічна розгортка, що заявляється, вид В; фіг. 3 - широколезова конічна розгортка, переріз А - А; фіг. 4 - широколезова конічна розгортка, переріз Б - Б; 1 UA 100240 U 5 10 15 20 25 30 35 фіг. 5 - широколезова твердосплавна регульована розгортка за найближчим аналогом; фіг. 6 - широколезова конічна розгортка за найближчим аналогом, переріз А - А; фіг. 7 - широколезова конічна розгортка за найближчим аналогом, переріз Б - Б. Широколезова конічна розгортка однобічного різання (див. фіг. 1, 2, 3, 4) містить корпус 1, в якому установлені робочі елементи: різальна 2 та дві напрямні опорна 3 і бічна 4 пластини. Різальна пластина 2 затискається прихоплювачем 5 із з диференційним гвинтом 6. Настроювання на розмір різальної пластини 2 в радіальному напрямку здійснюють за допомогою регулювальних гвинтів 7 та штовхачів 8, що розташовані в радіальних отворах корпусу 1. Різальна пластина 2 виконана непереточуваною двосторонньою (при зношуванні повертається на 180°) з канавкою для закріплення прихоплювачем 5. Під напрямною опорною пластиною 3 установлений пружний елемент 9. Напрямна опорна пластина 3 та пружний елемент 9, який виконаний з маслостійкої гуми, утворюють віброзахисний напрямний елемент (окремою позицією не показано). Для розвантаження робочих елементів в залежності від умов обробки, а саме від співвідношення швидкості різання та подачі, з урахуванням постійного збільшення величини ширини різання, а відповідно й виникаючої сили різання запропоновано застосовувати віброзахисний напрямний елемент. Пружний елемент 9, який має високу демпфуючу здатність і змінну жорсткість, установлений під опорну, діаметрально протилежну напрямну опорну пластину 3, у зв'язку з тим, що вона сприймає більшу частину динамічного навантаження (75…85 %) від сили різання, яка діє на різальну пластину 2. Виникаючий натяг в системі отвір інструмент вибирається за рахунок відповідної пружності елементу 9, на який здійснює опирання напрямна опорна пластина 3, завдяки чому забезпечується неможливість заклинювання на ділянці базування напрямних пластин навіть при дії дестабілізуючого моменту. Пружний елемент 9, який установлений під жорстку напрямну опорну пластину 3, може мати товщину b=0,2…0,8 мм та довжину 1=1/3 1НП - 1,01НП від довжини опорної напрямної пластини 3. Обробку конічних отворів даною конструкцією здійснюють таким чином. У заготовці на універсальному верстаті з ЧПК (числовим програмним керуванням) і автоматичною зміною інструменту, попередньо виконують отвір. Чистову обробку здійснюють широколезовою конічною розгорткою, котру установлюють на тому ж верстаті з ЧПК після попередньої обробки. Широколезовій конічній розгортці задається головний обертальний рух Dr та поступальний рух подачі Ds. Заявлена конструкція розгортки забезпечує розвантаження різального елемента впродовж обробки отвору з урахуванням умов обробки за рахунок використання віброзахисного напрямного елемента, який дає можливість попередити заклинювання на ділянці базування напрямних пластин даже при очікуванні максимальної дії сили різання, яка може змінювати свій напрям при кожному наступному оберті та очікуванні дії дестабілізуючого моменту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Широколезова конічна розгортка однобічного різання, що містить корпус, в якому установлені двостороння непереточувана різальна пластина, жорстко зафіксована в осьовому напрямку, а також напрямні опорна і бічна пластини, а в корпусі виконані радіальні отвори для регулювальних гвинтів і штовхачів, яка відрізняється тим, що вона додатково оснащена пружним елементом, який установлений під напрямною опорною пластиною та виконаний з еластичного матеріалу. 2 UA 100240 U 3 UA 100240 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
