Розгортка

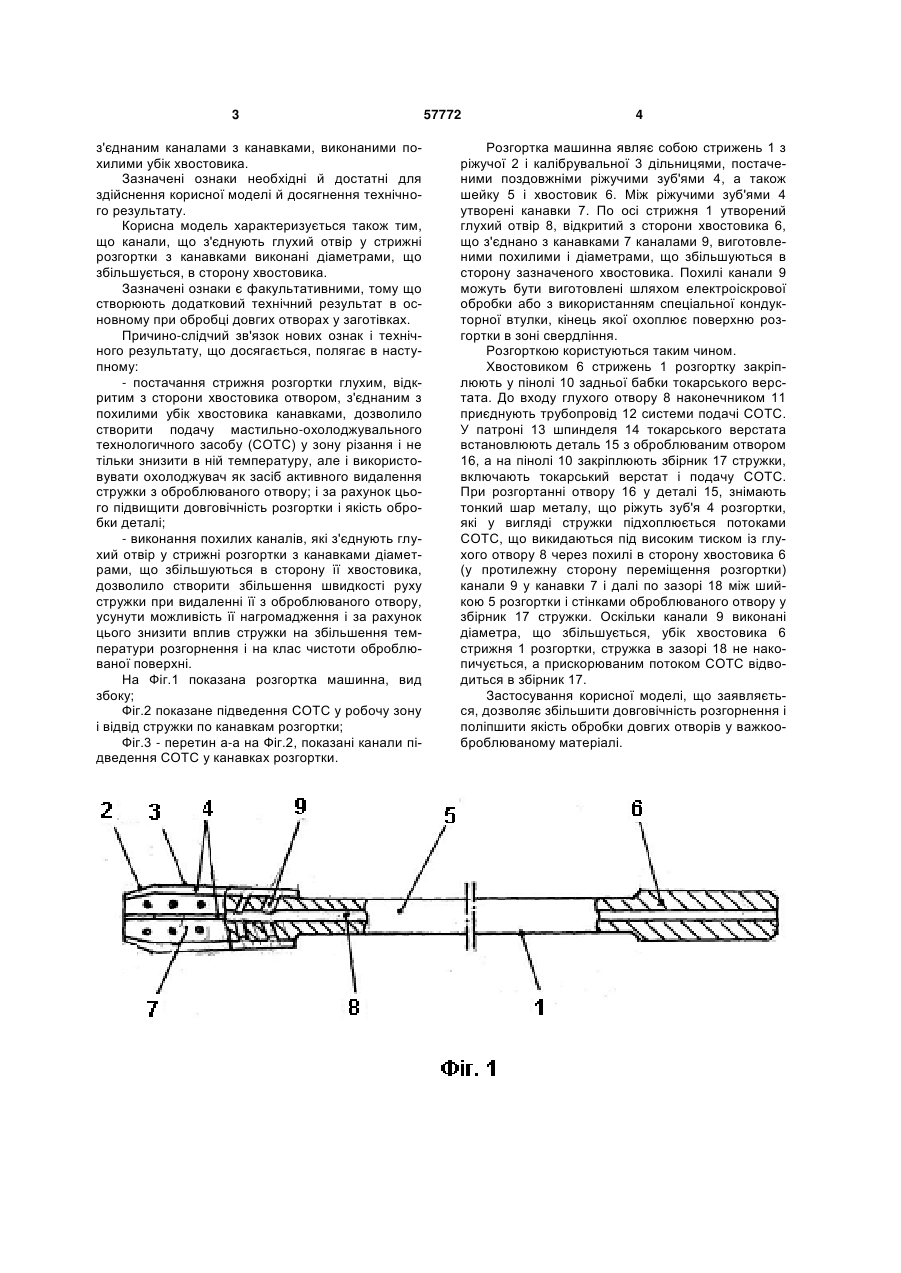

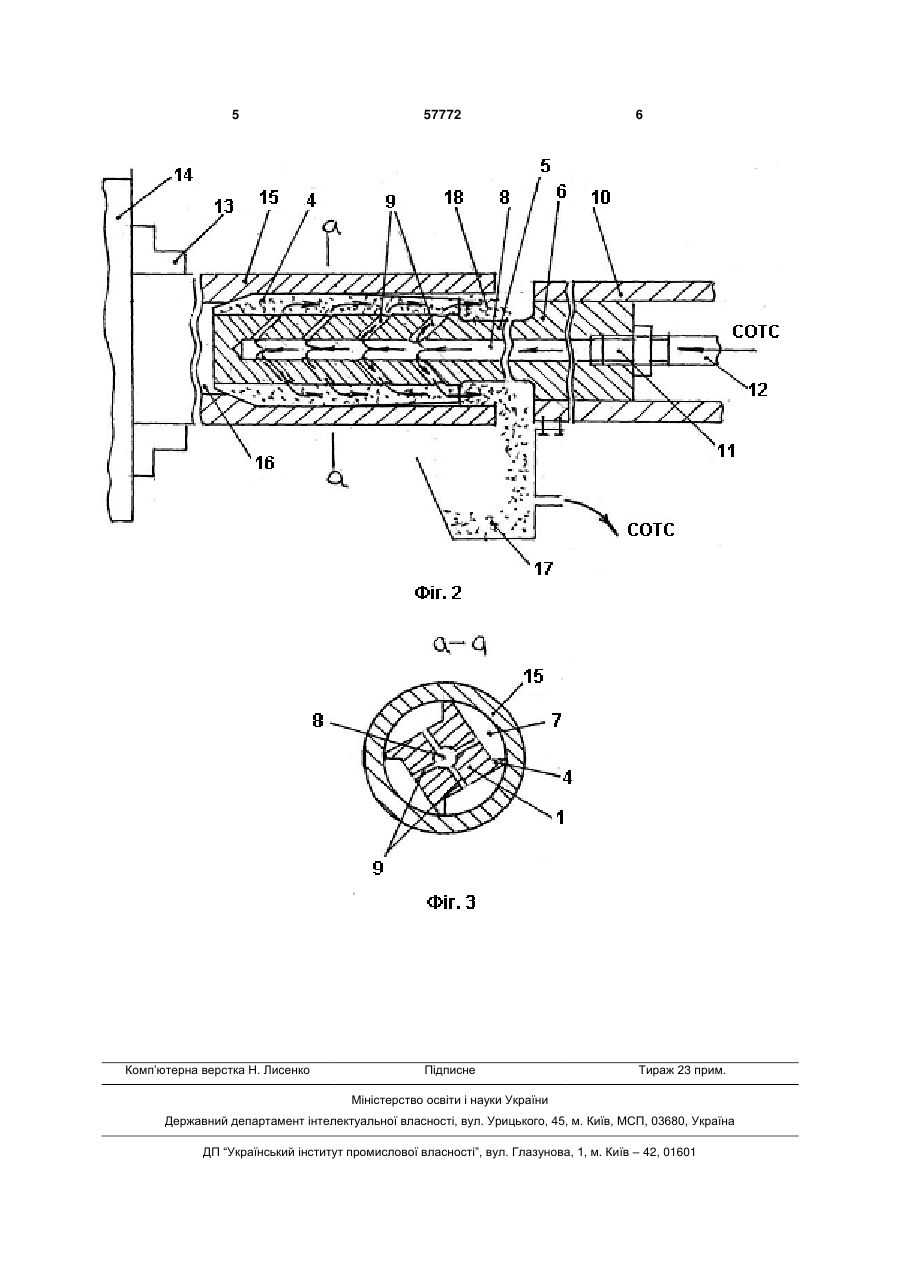

1. Розгортка, що містить стрижень із ріжучою і калібрувальною ділянками, оснащеними поздовжніми ріжучими зуб'ями, між якими утворені канавки, а також шийку і хвостовик, яка відрізняється тим, що стрижень оснащений глухим, відкритим з боку хвостовика отвором, з'єднаним з канавками похилими в сторону хвостовика каналами. 2. Розгортка за п. 1, яка відрізняється тим, що канали, що з'єднують глухий отвір у стрижні розгортки з канавками між її зуб'ями, виконані діаметрами, що збільшуються у бік хвостовика. (19) (21) u201010385 (22) 26.08.2010 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) АБДУЛГАЗІС ДІЛЯВЕР УМЕРОВИЧ, ЯКУБОВ ФЕВЗІ, АБДУЛГАЗІС УМЕР АБДУЛЛАЙОВИЧ, ЯКУБОВ ЧІНГІЗ ФЕВЗІЙОВИЧ (73) АБДУЛГАЗІС ДІЛЯВЕР УМЕРОВИЧ, ЯКУБОВ ФЕВЗІ, АБДУЛГАЗІС УМЕР АБДУЛЛАЙОВИЧ, ЯКУБОВ ЧІНГІЗ ФЕВЗІЙОВИЧ 3 з'єднаним каналами з канавками, виконаними похилими убік хвостовика. Зазначені ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату. Корисна модель характеризується також тим, що канали, що з'єднують глухий отвір у стрижні розгортки з канавками виконані діаметрами, що збільшується, в сторону хвостовика. Зазначені ознаки є факультативними, тому що створюють додатковий технічний результат в основному при обробці довгих отворах у заготівках. Причино-слідчий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному: - постачання стрижня розгортки глухим, відкритим з сторони хвостовика отвором, з'єднаним з похилими убік хвостовика канавками, дозволило створити подачу мастильно-охолоджувального технологичного засобу (СОТС) у зону різання і не тільки знизити в ній температуру, але і використовувати охолоджувач як засіб активного видалення стружки з оброблюваного отвору; і за рахунок цього підвищити довговічність розгортки і якість обробки деталі; - виконання похилих каналів, які з'єднують глухий отвір у стрижні розгортки з канавками діаметрами, що збільшуються в сторону її хвостовика, дозволило створити збільшення швидкості руху стружки при видаленні її з оброблюваного отвору, усунути можливість її нагромадження і за рахунок цього знизити вплив стружки на збільшення температури розгорнення і на клас чистоти оброблюваної поверхні. На Фіг.1 показана розгортка машинна, вид збоку; Фіг.2 показане підведення СОТС у робочу зону і відвід стружки по канавкам розгортки; Фіг.3 - перетин а-а на Фіг.2, показані канали підведення СОТС у канавках розгортки. 57772 4 Розгортка машинна являє собою стрижень 1 з ріжучої 2 і калібрувальної 3 дільницями, постаченими поздовжніми ріжучими зуб'ями 4, а також шейку 5 і хвостовик 6. Між ріжучими зуб'ями 4 утворені канавки 7. По осі стрижня 1 утворений глухий отвір 8, відкритий з сторони хвостовика 6, що з'єднано з канавками 7 каналами 9, виготовленими похилими і діаметрами, що збільшуються в сторону зазначеного хвостовика. Похилі канали 9 можуть бути виготовлені шляхом електроіскрової обробки або з використанням спеціальної кондукторної втулки, кінець якої охоплює поверхню розгортки в зоні свердління. Розгорткою користуються таким чином. Хвостовиком 6 стрижень 1 розгортку закріплюють у пінолі 10 задньої бабки токарського верстата. До входу глухого отвору 8 наконечником 11 приєднують трубопровід 12 системи подачі СОТС. У патроні 13 шпинделя 14 токарського верстата встановлюють деталь 15 з оброблюваним отвором 16, а на пінолі 10 закріплюють збірник 17 стружки, включають токарський верстат і подачу СОТС. При розгортанні отвору 16 у деталі 15, знімають тонкий шар металу, що ріжуть зуб'я 4 розгортки, які у вигляді стружки підхоплюється потоками СОТС, що викидаються під високим тиском із глухого отвору 8 через похилі в сторону хвостовика 6 (у протилежну сторону переміщення розгортки) канали 9 у канавки 7 і далі по зазорі 18 між шийкою 5 розгортки і стінками оброблюваного отвору у збірник 17 стружки. Оскільки канали 9 виконані діаметра, що збільшується, убік хвостовика 6 стрижня 1 розгортки, стружка в зазорі 18 не накопичується, а прискорюваним потоком СОТС відводиться в збірник 17. Застосування корисної моделі, що заявляється, дозволяє збільшити довговічність розгорнення і поліпшити якість обробки довгих отворів у важкооброблюваному матеріалі. 5 Комп’ютерна верстка Н. Лиcенко 57772 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
