Кришка для ємності для упаковки двох компонентів

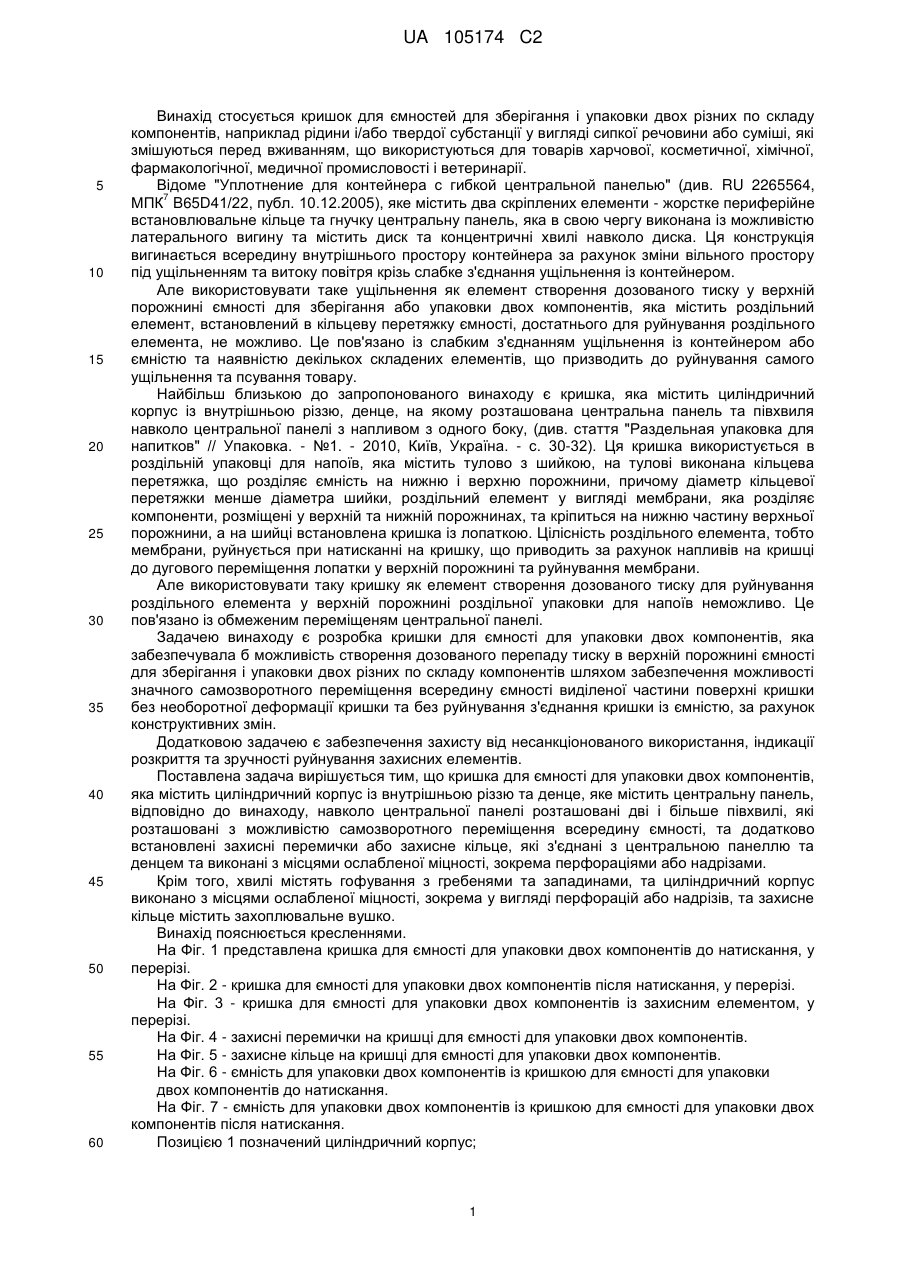

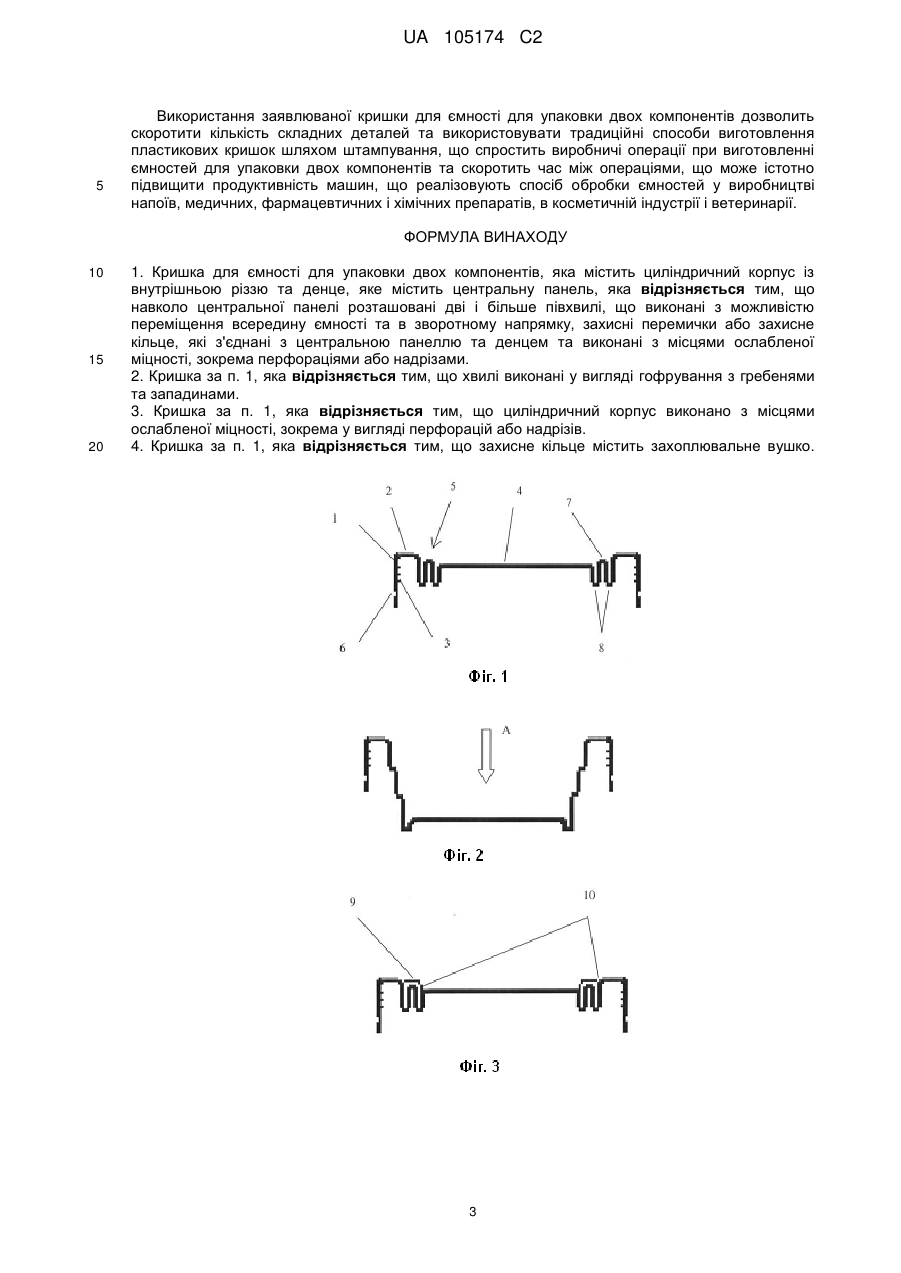

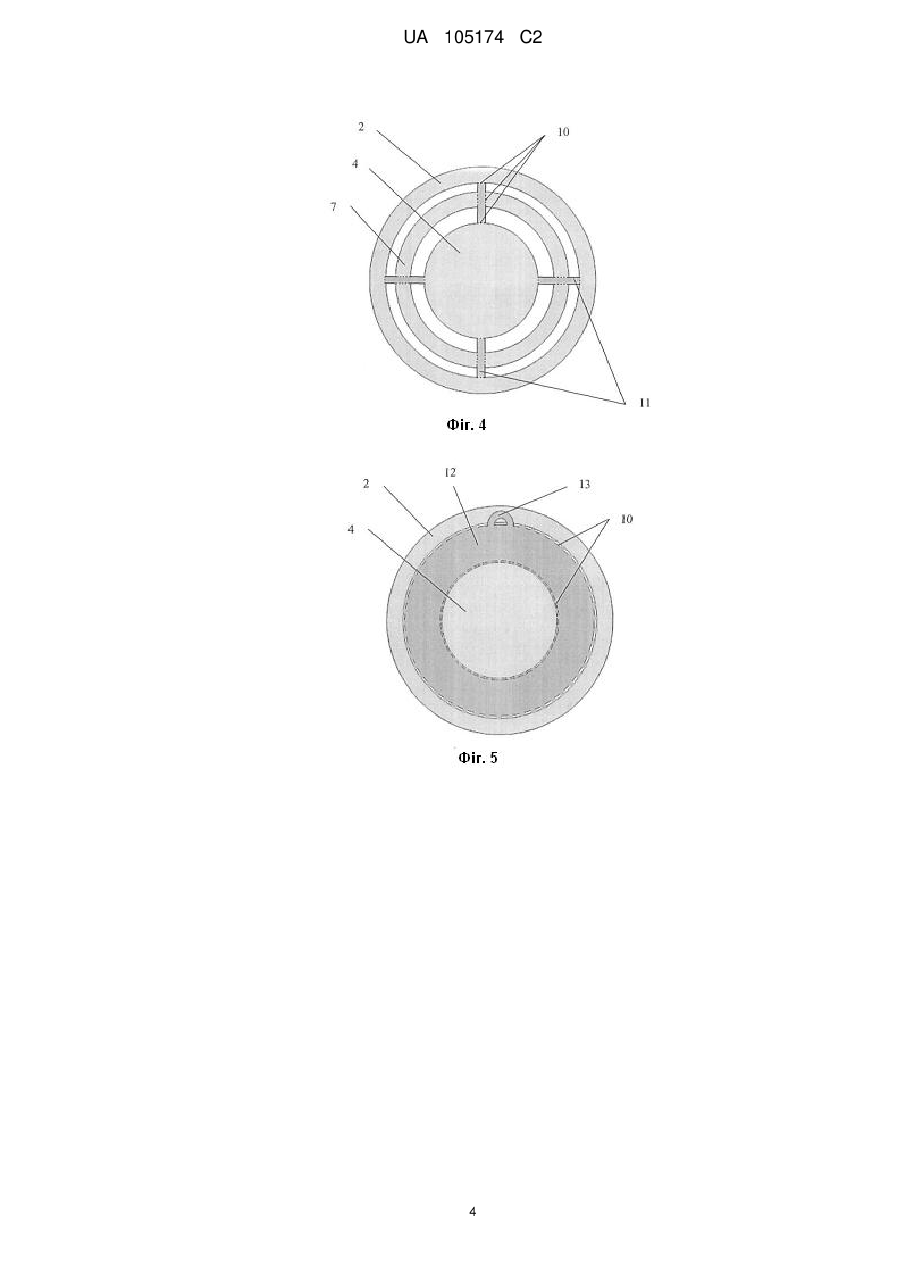

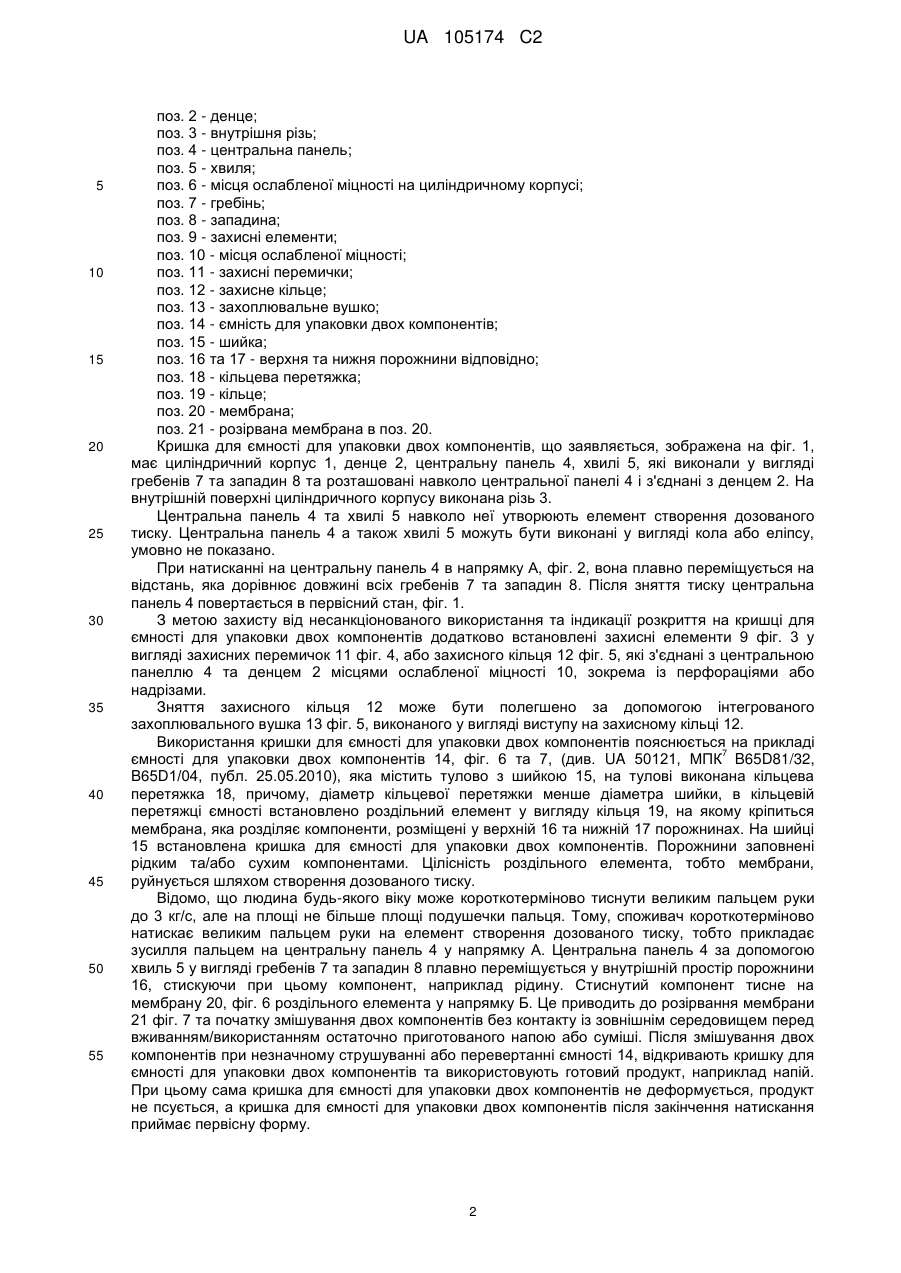

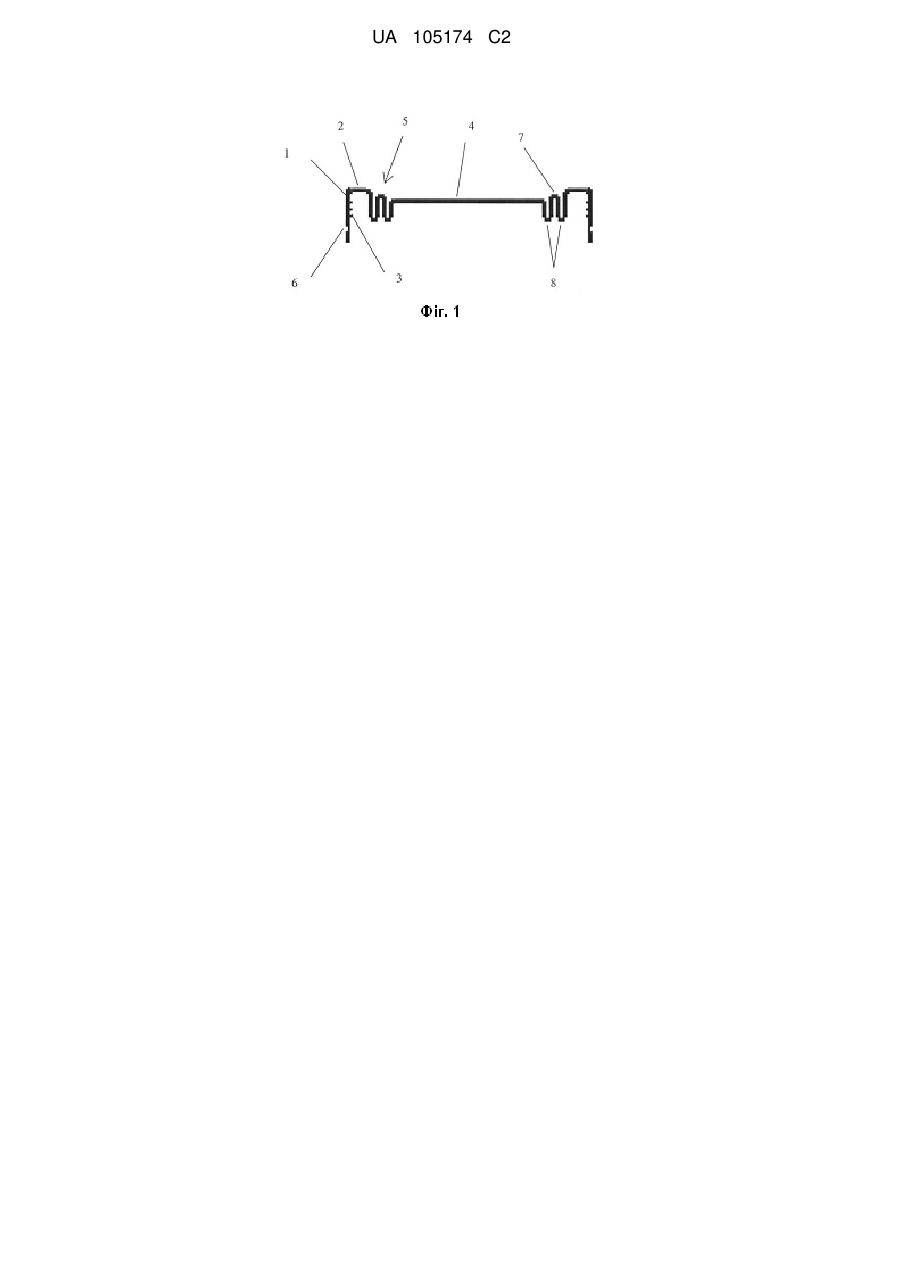

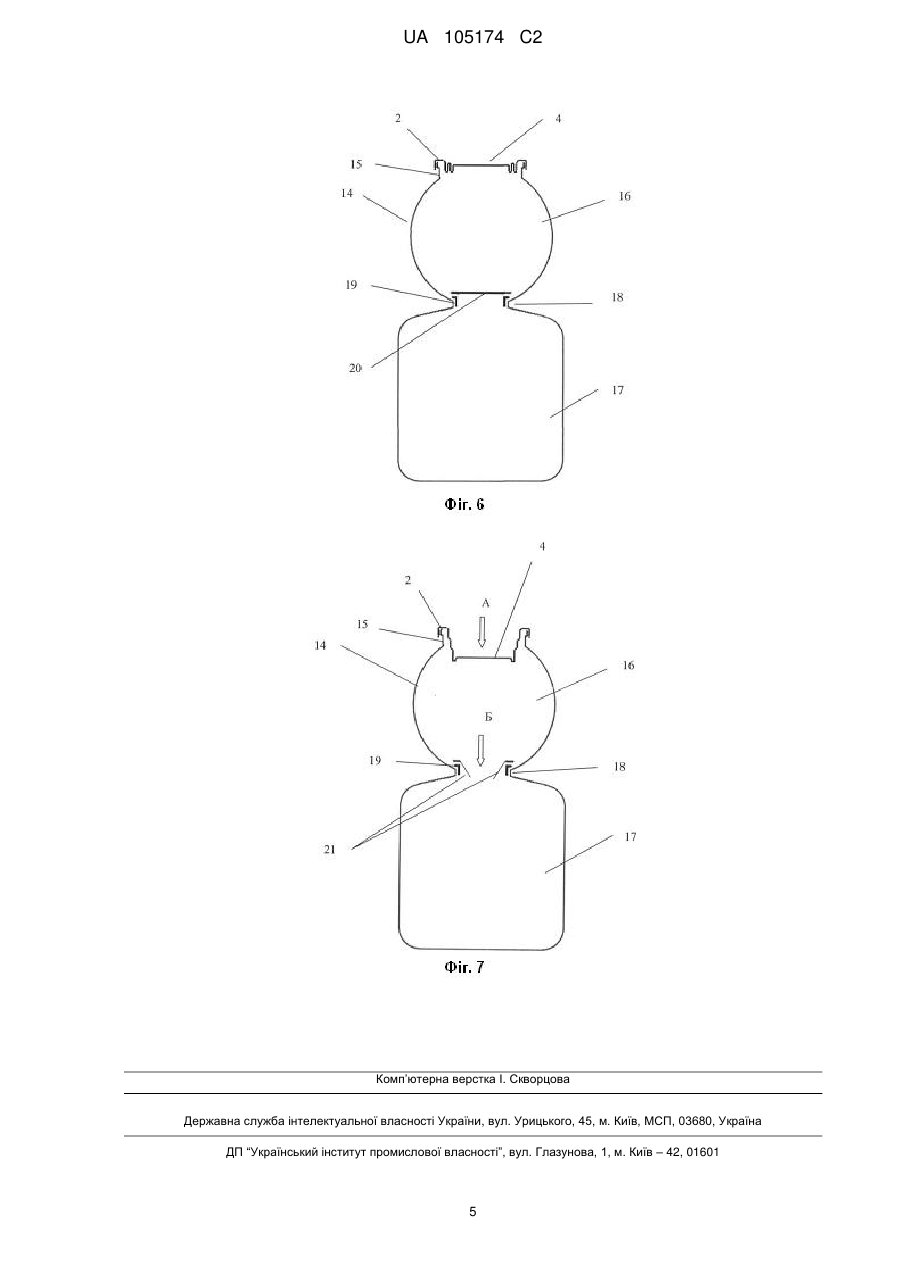

Реферат: Кришка для ємності належить до області харчової, косметичної, хімічної, фармакологічної, медичної промисловості і ветеринарії і може бути використана як кришка для тари для розливу напоїв, зберігання і упаковки двох різних по складу компонентів, наприклад рідини і/або твердої субстанції у вигляді сипкої речовини або суміші, які змішуються перед використанням. Кришка для ємності для упаковки двох компонентів, яка містить циліндричний корпус із внутрішньою різзю та денце, яке містить центральну панель, навколо центральної панелі розташовані дві і більше півхвилі. Хвилі містять гофрування із гребенями та западинами. Циліндричний корпус виконано з місцями ослабленої міцності, зокрема у вигляді перфорацій або надрізів. Додатково встановлені захисні перемички, які з'єднані із центральною панеллю та денцем та виконані з місцями ослабленої міцності, зокрема перфораціями або надрізами. Додатково встановлено захисне кільце, яке з'єднано із центральною панеллю та денцем та виконано з місцями ослабленої міцності, зокрема перфораціями або надрізами. Захисне кільце містить захоплювальне вушко. UA 105174 C2 (12) UA 105174 C2 UA 105174 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується кришок для ємностей для зберігання і упаковки двох різних по складу компонентів, наприклад рідини і/або твердої субстанції у вигляді сипкої речовини або суміші, які змішуються перед вживанням, що використуються для товарів харчової, косметичної, хімічної, фармакологічної, медичної промисловості і ветеринарії. Відоме "Уплотнение для контейнера с гибкой центральной панелью" (див. RU 2265564, 7 МПК B65D41/22, публ. 10.12.2005), яке містить два скріплених елементи - жорстке периферійне встановлювальне кільце та гнучку центральну панель, яка в свою чергу виконана із можливістю латерального вигину та містить диск та концентричні хвилі навколо диска. Ця конструкція вигинається всередину внутрішнього простору контейнера за рахунок зміни вільного простору під ущільненням та витоку повітря крізь слабке з'єднання ущільнення із контейнером. Але використовувати таке ущільнення як елемент створення дозованого тиску у верхній порожнині ємності для зберігання або упаковки двох компонентів, яка містить роздільний елемент, встановлений в кільцеву перетяжку ємності, достатнього для руйнування роздільного елемента, не можливо. Це пов'язано із слабким з'єднанням ущільнення із контейнером або ємністю та наявністю декількох складених елементів, що призводить до руйнування самого ущільнення та псування товару. Найбільш близькою до запропонованого винаходу є кришка, яка містить циліндричний корпус із внутрішньою різзю, денце, на якому розташована центральна панель та півхвиля навколо центральної панелі з напливом з одного боку, (див. стаття "Раздельная упаковка для напитков" // Упаковка. - №1. - 2010, Київ, Україна. - с. 30-32). Ця кришка використується в роздільній упаковці для напоїв, яка містить тулово з шийкою, на тулові виконана кільцева перетяжка, що розділяє ємність на нижню і верхню порожнини, причому діаметр кільцевої перетяжки менше діаметра шийки, роздільний елемент у вигляді мембрани, яка розділяє компоненти, розміщені у верхній та нижній порожнинах, та кріпиться на нижню частину верхньої порожнини, а на шийці встановлена кришка із лопаткою. Цілісність роздільного елемента, тобто мембрани, руйнується при натисканні на кришку, що приводить за рахунок напливів на кришці до дугового переміщення лопатки у верхній порожнині та руйнування мембрани. Але використовувати таку кришку як елемент створення дозованого тиску для руйнування роздільного елемента у верхній порожнині роздільної упаковки для напоїв неможливо. Це пов'язано із обмеженим переміщеням центральної панелі. Задачею винаходу є розробка кришки для ємності для упаковки двох компонентів, яка забезпечувала б можливість створення дозованого перепаду тиску в верхній порожнині ємності для зберігання і упаковки двох різних по складу компонентів шляхом забезпечення можливості значного самозворотного переміщення всередину ємності виділеної частини поверхні кришки без необоротної деформації кришки та без руйнування з'єднання кришки із ємністю, за рахунок конструктивних змін. Додатковою задачею є забезпечення захисту від несанкціонованого використання, індикації розкриття та зручності руйнування захисних елементів. Поставлена задача вирішується тим, що кришка для ємності для упаковки двох компонентів, яка містить циліндричний корпус із внутрішньою різзю та денце, яке містить центральну панель, відповідно до винаходу, навколо центральної панелі розташовані дві і більше півхвилі, які розташовані з можливістю самозворотного переміщення всередину ємності, та додатково встановлені захисні перемички або захисне кільце, які з'єднані з центральною панеллю та денцем та виконані з місцями ослабленої міцності, зокрема перфораціями або надрізами. Крім того, хвилі містять гофування з гребенями та западинами, та циліндричний корпус виконано з місцями ослабленої міцності, зокрема у вигляді перфорацій або надрізів, та захисне кільце містить захоплювальне вушко. Винахід пояснюється кресленнями. На Фіг. 1 представлена кришка для ємності для упаковки двох компонентів до натискання, у перерізі. На Фіг. 2 - кришка для ємності для упаковки двох компонентів після натискання, у перерізі. На Фіг. 3 - кришка для ємності для упаковки двох компонентів із захисним елементом, у перерізі. На Фіг. 4 - захисні перемички на кришці для ємності для упаковки двох компонентів. На Фіг. 5 - захисне кільце на кришці для ємності для упаковки двох компонентів. На Фіг. 6 - ємність для упаковки двох компонентів із кришкою для ємності для упаковки двох компонентів до натискання. На Фіг. 7 - ємність для упаковки двох компонентів із кришкою для ємності для упаковки двох компонентів після натискання. Позицією 1 позначений циліндричний корпус; 1 UA 105174 C2 5 10 15 20 25 30 35 40 45 50 55 поз. 2 - денце; поз. 3 - внутрішня різь; поз. 4 - центральна панель; поз. 5 - хвиля; поз. 6 - місця ослабленої міцності на циліндричному корпусі; поз. 7 - гребінь; поз. 8 - западина; поз. 9 - захисні елементи; поз. 10 - місця ослабленої міцності; поз. 11 - захисні перемички; поз. 12 - захисне кільце; поз. 13 - захоплювальне вушко; поз. 14 - ємність для упаковки двох компонентів; поз. 15 - шийка; поз. 16 та 17 - верхня та нижня порожнини відповідно; поз. 18 - кільцева перетяжка; поз. 19 - кільце; поз. 20 - мембрана; поз. 21 - розірвана мембрана в поз. 20. Кришка для ємності для упаковки двох компонентів, що заявляється, зображена на фіг. 1, має циліндричний корпус 1, денце 2, центральну панель 4, хвилі 5, які виконали у вигляді гребенів 7 та западин 8 та розташовані навколо центральної панелі 4 і з'єднані з денцем 2. На внутрішній поверхні циліндричного корпусу виконана різь 3. Центральна панель 4 та хвилі 5 навколо неї утворюють елемент створення дозованого тиску. Центральна панель 4 а також хвилі 5 можуть бути виконані у вигляді кола або еліпсу, умовно не показано. При натисканні на центральну панель 4 в напрямку А, фіг. 2, вона плавно переміщується на відстань, яка дорівнює довжині всіх гребенів 7 та западин 8. Після зняття тиску центральна панель 4 повертається в первісний стан, фіг. 1. З метою захисту від несанкціонованого використання та індикації розкриття на кришці для ємності для упаковки двох компонентів додатково встановлені захисні елементи 9 фіг. 3 у вигляді захисних перемичок 11 фіг. 4, або захисного кільця 12 фіг. 5, які з'єднані з центральною панеллю 4 та денцем 2 місцями ослабленої міцності 10, зокрема із перфораціями або надрізами. Зняття захисного кільця 12 може бути полегшено за допомогою інтегрованого захоплювального вушка 13 фіг. 5, виконаного у вигляді виступу на захисному кільці 12. Використання кришки для ємності для упаковки двох компонентів пояснюється на прикладі 7 ємності для упаковки двох компонентів 14, фіг. 6 та 7, (див. UA 50121, МПК B65D81/32, B65D1/04, публ. 25.05.2010), яка містить тулово з шийкою 15, на тулові виконана кільцева перетяжка 18, причому, діаметр кільцевої перетяжки менше діаметра шийки, в кільцевій перетяжці ємності встановлено роздільний елемент у вигляду кільця 19, на якому кріпиться мембрана, яка розділяє компоненти, розміщені у верхній 16 та нижній 17 порожнинах. На шийці 15 встановлена кришка для ємності для упаковки двох компонентів. Порожнини заповнені рідким та/або сухим компонентами. Цілісність роздільного елемента, тобто мембрани, руйнується шляхом створення дозованого тиску. Відомо, що людина будь-якого віку може короткотерміново тиснути великим пальцем руки до 3 кг/с, але на площі не більше площі подушечки пальця. Тому, споживач короткотерміново натискає великим пальцем руки на елемент створення дозованого тиску, тобто прикладає зусилля пальцем на центральну панель 4 у напрямку А. Центральна панель 4 за допомогою хвиль 5 у вигляді гребенів 7 та западин 8 плавно переміщується у внутрішній простір порожнини 16, стискуючи при цьому компонент, наприклад рідину. Стиснутий компонент тисне на мембрану 20, фіг. 6 роздільного елемента у напрямку Б. Це приводить до розірвання мембрани 21 фіг. 7 та початку змішування двох компонентів без контакту із зовнішнім середовищем перед вживанням/використанням остаточно приготованого напою або суміші. Після змішування двох компонентів при незначному струшуванні або перевертанні ємності 14, відкривають кришку для ємності для упаковки двох компонентів та використовують готовий продукт, наприклад напій. При цьому сама кришка для ємності для упаковки двох компонентів не деформується, продукт не псується, а кришка для ємності для упаковки двох компонентів після закінчення натискання приймає первісну форму. 2 UA 105174 C2 5 Використання заявлюваної кришки для ємності для упаковки двох компонентів дозволить скоротити кількість складних деталей та використовувати традиційні способи виготовлення пластикових кришок шляхом штампування, що спростить виробничі операції при виготовленні ємностей для упаковки двох компонентів та скоротить час між операціями, що може істотно підвищити продуктивність машин, що реалізовують спосіб обробки ємностей у виробництві напоїв, медичних, фармацевтичних і хімічних препаратів, в косметичній індустрії і ветеринарії. ФОРМУЛА ВИНАХОДУ 10 15 20 1. Кришка для ємності для упаковки двох компонентів, яка містить циліндричний корпус із внутрішньою різзю та денце, яке містить центральну панель, яка відрізняється тим, що навколо центральної панелі розташовані дві і більше півхвилі, що виконані з можливістю переміщення всередину ємності та в зворотному напрямку, захисні перемички або захисне кільце, які з'єднані з центральною панеллю та денцем та виконані з місцями ослабленої міцності, зокрема перфораціями або надрізами. 2. Кришка за п. 1, яка відрізняється тим, що хвилі виконані у вигляді гофрування з гребенями та западинами. 3. Кришка за п. 1, яка відрізняється тим, що циліндричний корпус виконано з місцями ослабленої міцності, зокрема у вигляді перфорацій або надрізів. 4. Кришка за п. 1, яка відрізняється тим, що захисне кільце містить захоплювальне вушко. 3 UA 105174 C2 4 UA 105174 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
