Дворізцева розточувальна головка

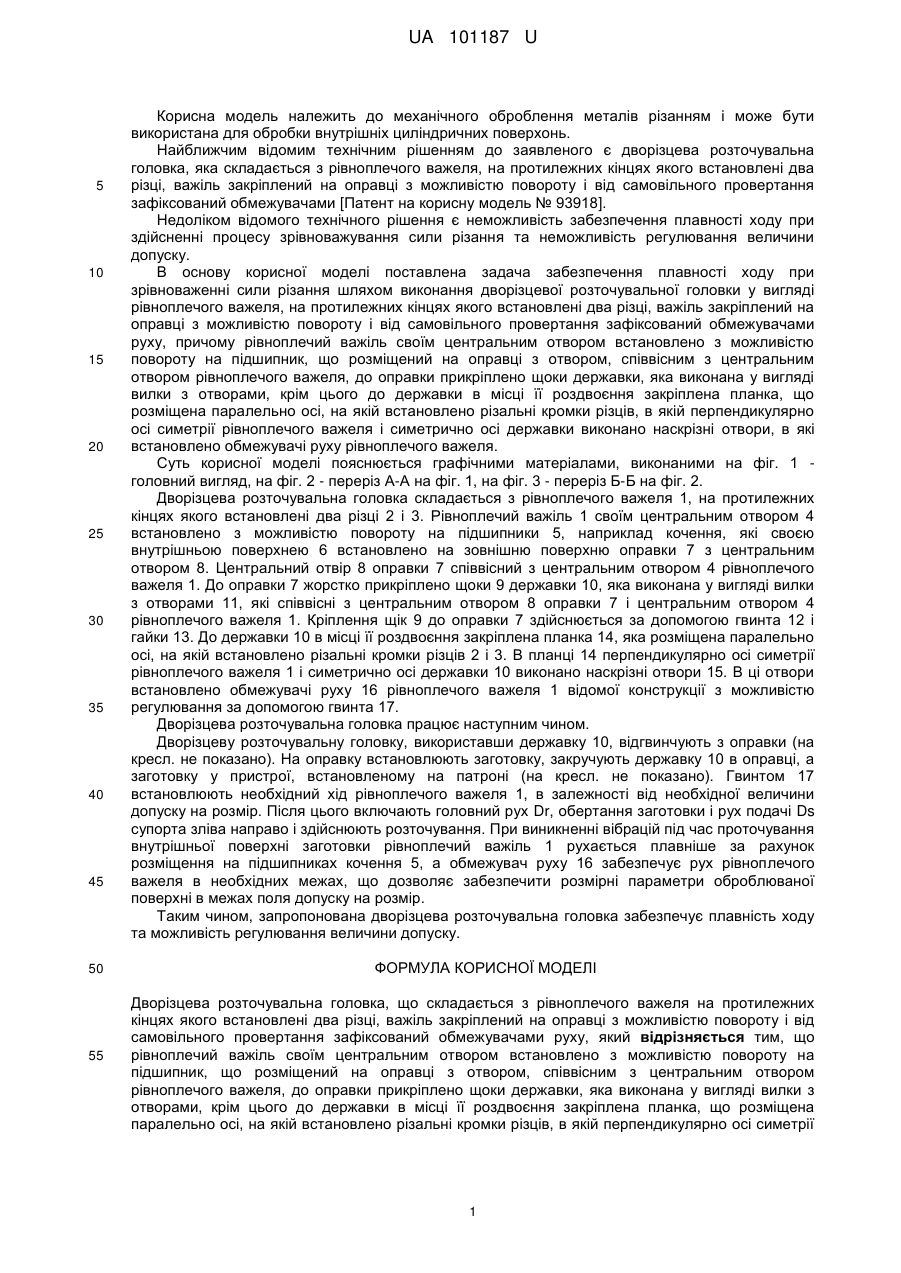

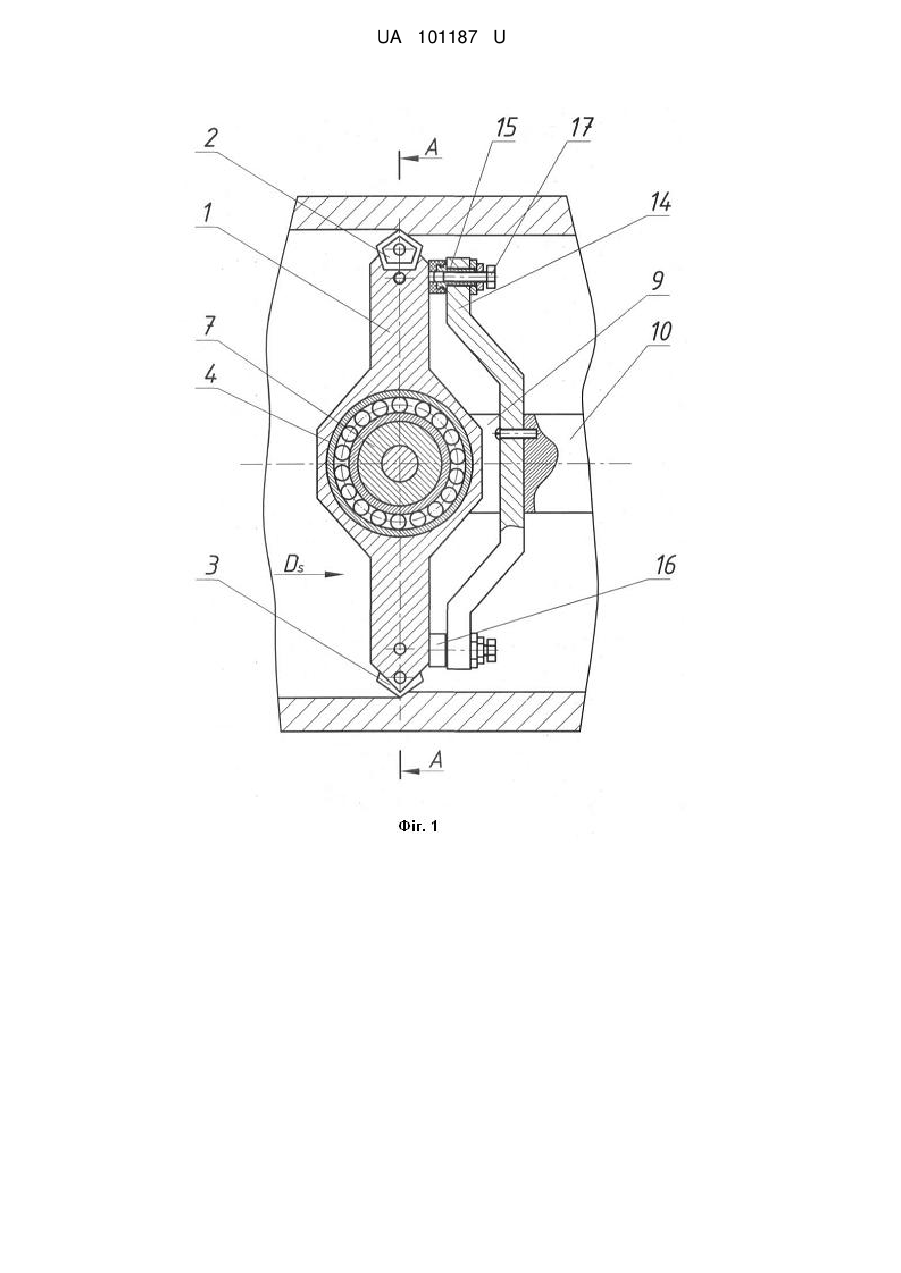

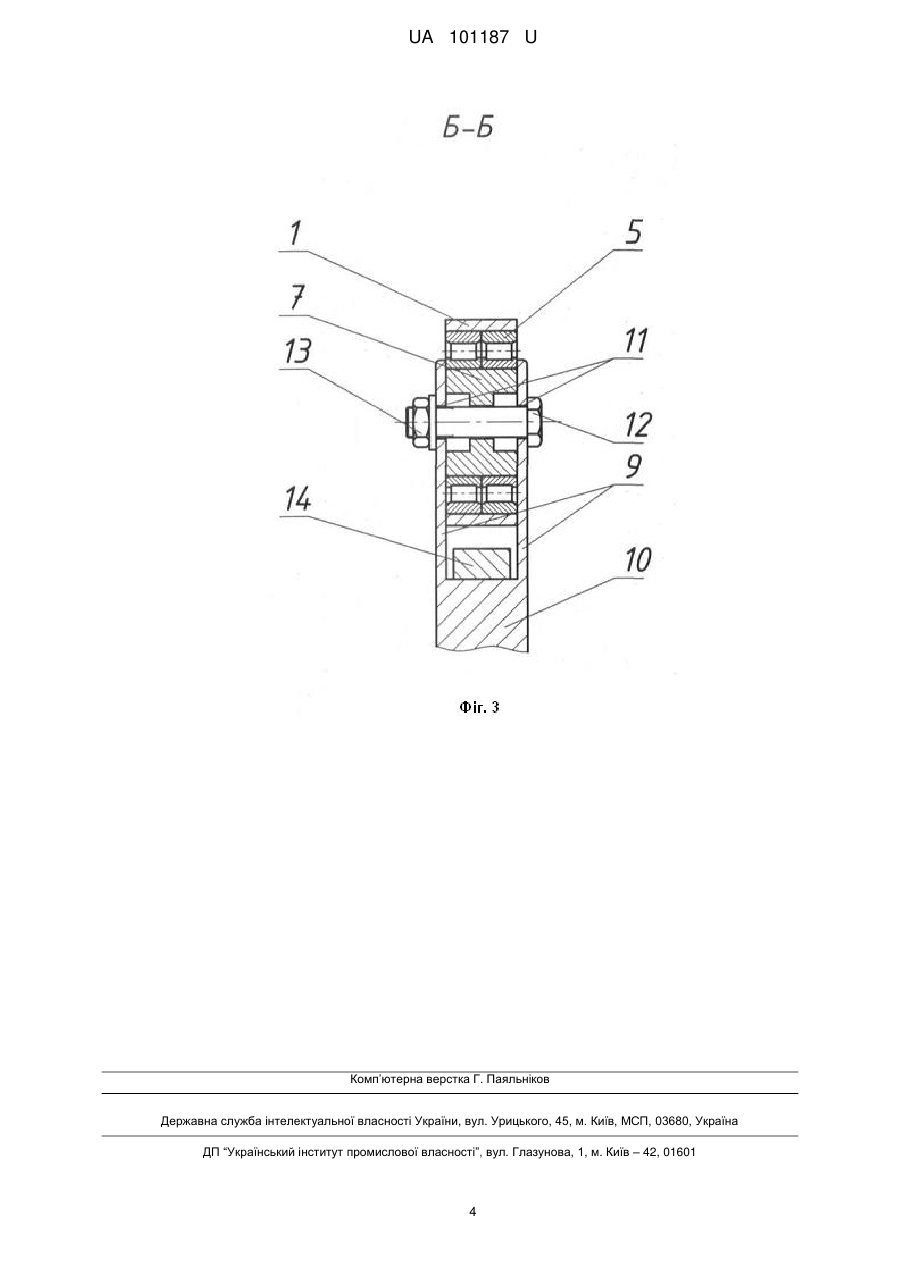

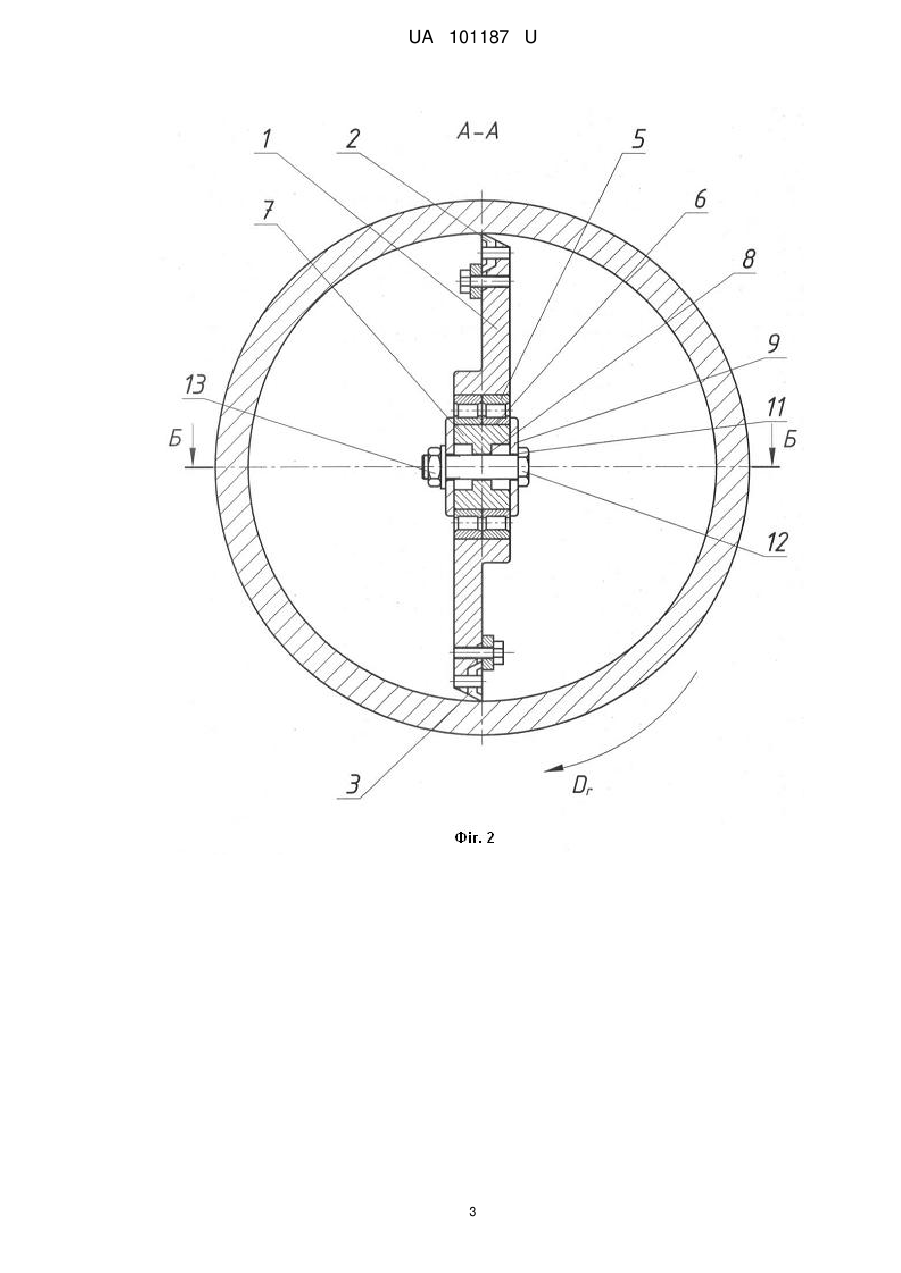

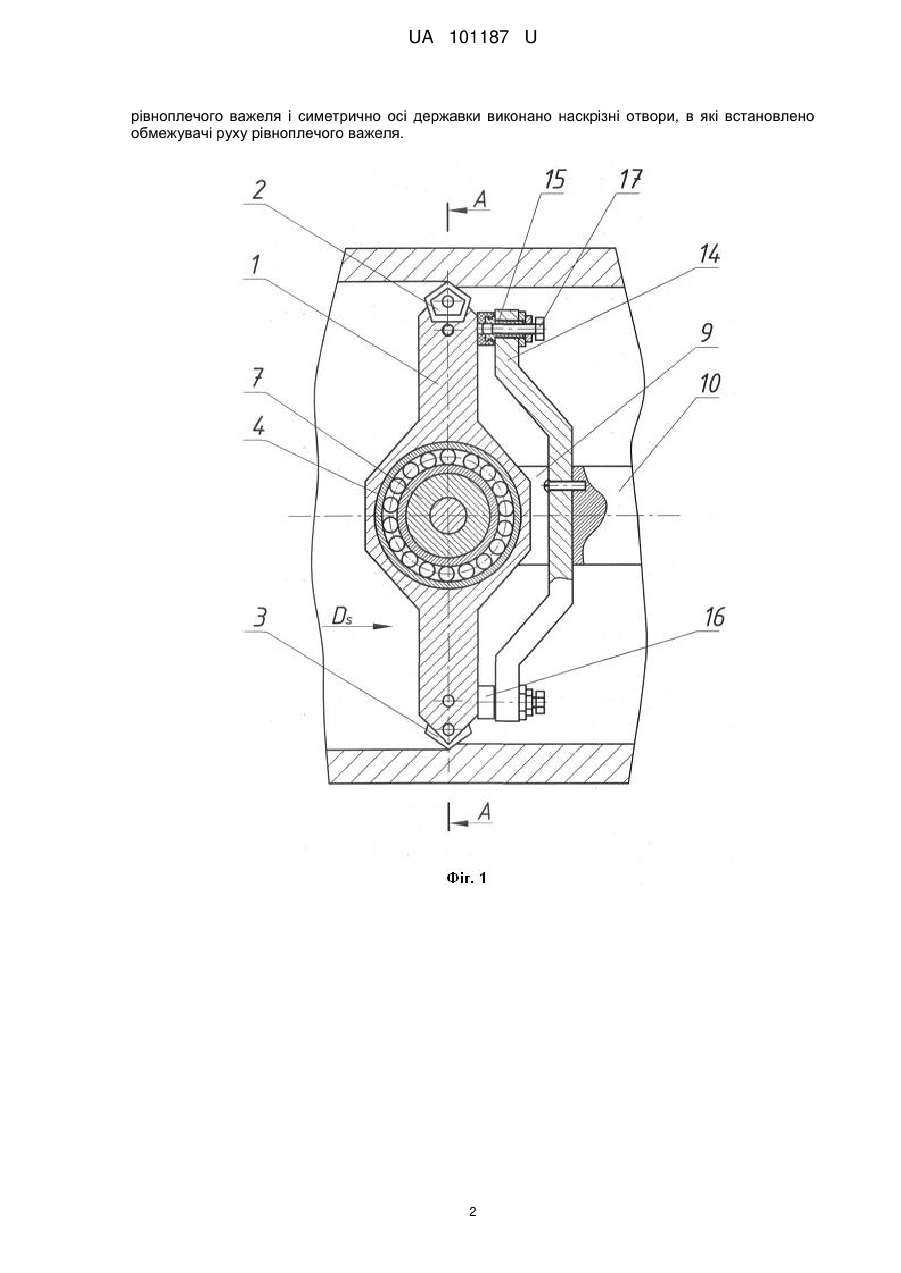

Реферат: UA 101187 U UA 101187 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механічного оброблення металів різанням і може бути використана для обробки внутрішніх циліндричних поверхонь. Найближчим відомим технічним рішенням до заявленого є дворізцева розточувальна головка, яка складається з рівноплечого важеля, на протилежних кінцях якого встановлені два різці, важіль закріплений на оправці з можливістю повороту і від самовільного провертання зафіксований обмежувачами [Патент на корисну модель № 93918]. Недоліком відомого технічного рішення є неможливість забезпечення плавності ходу при здійсненні процесу зрівноважування сили різання та неможливість регулювання величини допуску. В основу корисної моделі поставлена задача забезпечення плавності ходу при зрівноваженні сили різання шляхом виконання дворізцевої розточувальної головки у вигляді рівноплечого важеля, на протилежних кінцях якого встановлені два різці, важіль закріплений на оправці з можливістю повороту і від самовільного провертання зафіксований обмежувачами руху, причому рівноплечий важіль своїм центральним отвором встановлено з можливістю повороту на підшипник, що розміщений на оправці з отвором, співвісним з центральним отвором рівноплечого важеля, до оправки прикріплено щоки державки, яка виконана у вигляді вилки з отворами, крім цього до державки в місці її роздвоєння закріплена планка, що розміщена паралельно осі, на якій встановлено різальні кромки різців, в якій перпендикулярно осі симетрії рівноплечого важеля і симетрично осі державки виконано наскрізні отвори, в які встановлено обмежувачі руху рівноплечого важеля. Суть корисної моделі пояснюється графічними матеріалами, виконаними на фіг. 1 головний вигляд, на фіг. 2 - переріз А-А на фіг. 1, на фіг. 3 - переріз Б-Б на фіг. 2. Дворізцева розточувальна головка складається з рівноплечого важеля 1, на протилежних кінцях якого встановлені два різці 2 і 3. Рівноплечий важіль 1 своїм центральним отвором 4 встановлено з можливістю повороту на підшипники 5, наприклад кочення, які своєю внутрішньою поверхнею 6 встановлено на зовнішню поверхню оправки 7 з центральним отвором 8. Центральний отвір 8 оправки 7 співвісний з центральним отвором 4 рівноплечого важеля 1. До оправки 7 жорстко прикріплено щоки 9 державки 10, яка виконана у вигляді вилки з отворами 11, які співвісні з центральним отвором 8 оправки 7 і центральним отвором 4 рівноплечого важеля 1. Кріплення щік 9 до оправки 7 здійснюється за допомогою гвинта 12 і гайки 13. До державки 10 в місці її роздвоєння закріплена планка 14, яка розміщена паралельно осі, на якій встановлено різальні кромки різців 2 і 3. В планці 14 перпендикулярно осі симетрії рівноплечого важеля 1 і симетрично осі державки 10 виконано наскрізні отвори 15. В ці отвори встановлено обмежувачі руху 16 рівноплечого важеля 1 відомої конструкції з можливістю регулювання за допомогою гвинта 17. Дворізцева розточувальна головка працює наступним чином. Дворізцеву розточувальну головку, використавши державку 10, відгвинчують з оправки (на кресл. не показано). На оправку встановлюють заготовку, закручують державку 10 в оправці, а заготовку у пристрої, встановленому на патроні (на кресл. не показано). Гвинтом 17 встановлюють необхідний хід рівноплечого важеля 1, в залежності від необхідної величини допуску на розмір. Після цього включають головний рух Dr, обертання заготовки і рух подачі Ds супорта зліва направо і здійснюють розточування. При виникненні вібрацій під час проточування внутрішньої поверхні заготовки рівноплечий важіль 1 рухається плавніше за рахунок розміщення на підшипниках кочення 5, а обмежувач руху 16 забезпечує рух рівноплечого важеля в необхідних межах, що дозволяє забезпечити розмірні параметри оброблюваної поверхні в межах поля допуску на розмір. Таким чином, запропонована дворізцева розточувальна головка забезпечує плавність ходу та можливість регулювання величини допуску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дворізцева розточувальна головка, що складається з рівноплечого важеля на протилежних кінцях якого встановлені два різці, важіль закріплений на оправці з можливістю повороту і від самовільного провертання зафіксований обмежувачами руху, який відрізняється тим, що рівноплечий важіль своїм центральним отвором встановлено з можливістю повороту на підшипник, що розміщений на оправці з отвором, співвісним з центральним отвором рівноплечого важеля, до оправки прикріплено щоки державки, яка виконана у вигляді вилки з отворами, крім цього до державки в місці її роздвоєння закріплена планка, що розміщена паралельно осі, на якій встановлено різальні кромки різців, в якій перпендикулярно осі симетрії 1 UA 101187 U рівноплечого важеля і симетрично осі державки виконано наскрізні отвори, в які встановлено обмежувачі руху рівноплечого важеля. 2 UA 101187 U 3 UA 101187 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
