Завантажити PDF файл.

Формула / Реферат

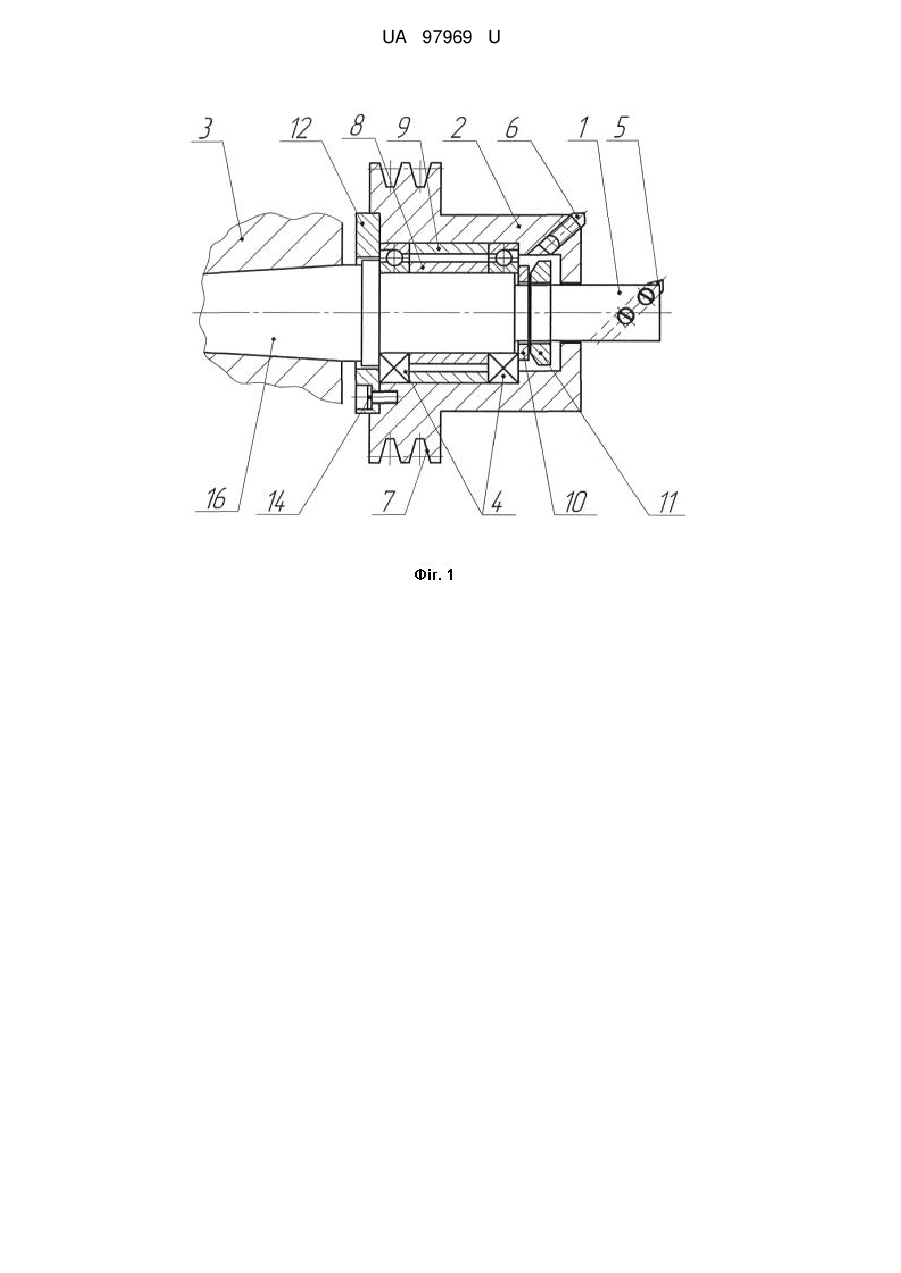

Розточувальна головка, що містить шпиндель, який має виступ з меншим діаметром, оснащений різцем, а також виступ з більшим діаметром, оснащений різцем, причому виступ з більшим діаметром виконаний у вигляді порожнистого циліндра, установленого на виступі з меншим діаметром за допомогою дуплексованих підшипників, а на виступі з більшим діаметром виконані трапецеїдальні канавки для пасової передачі.

Текст

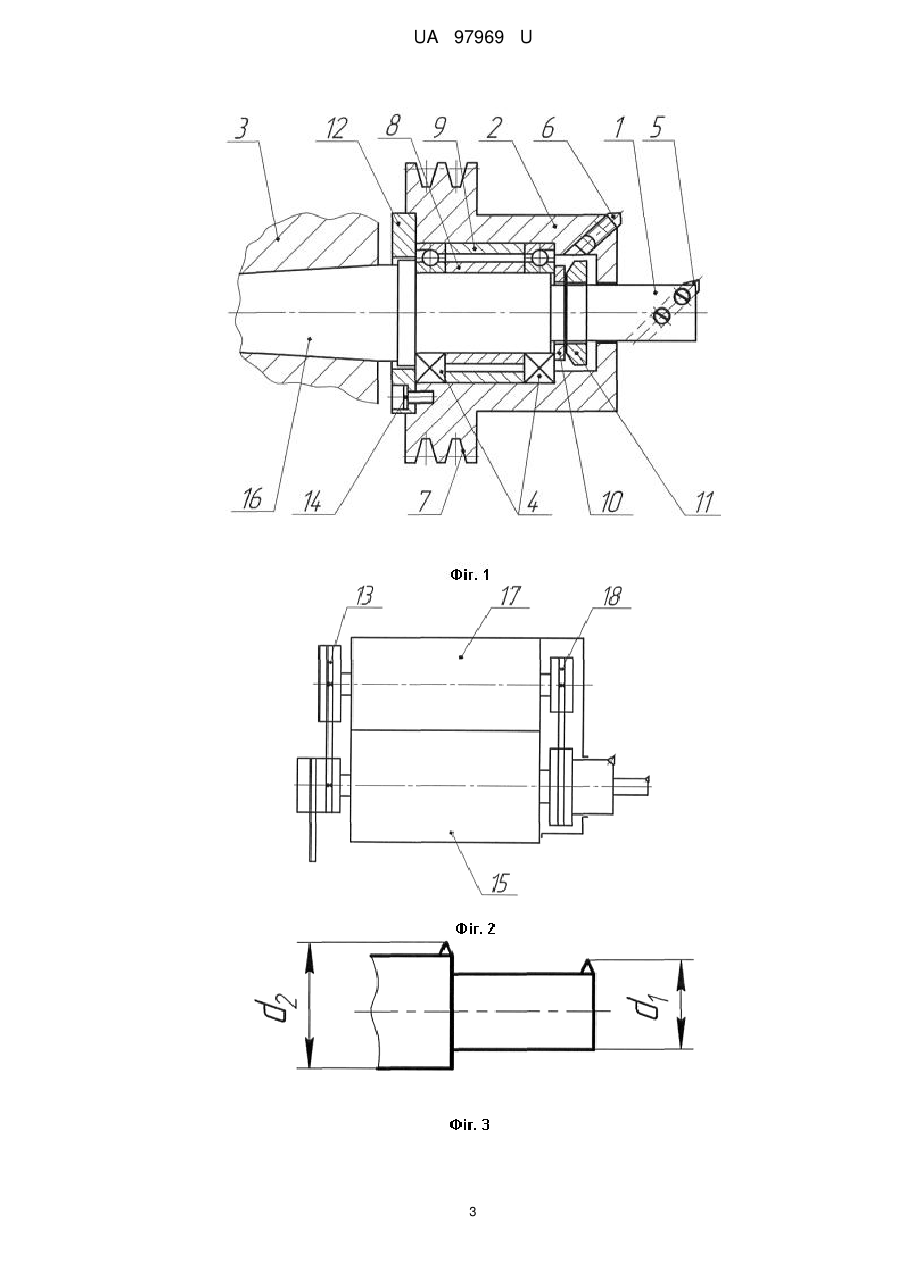

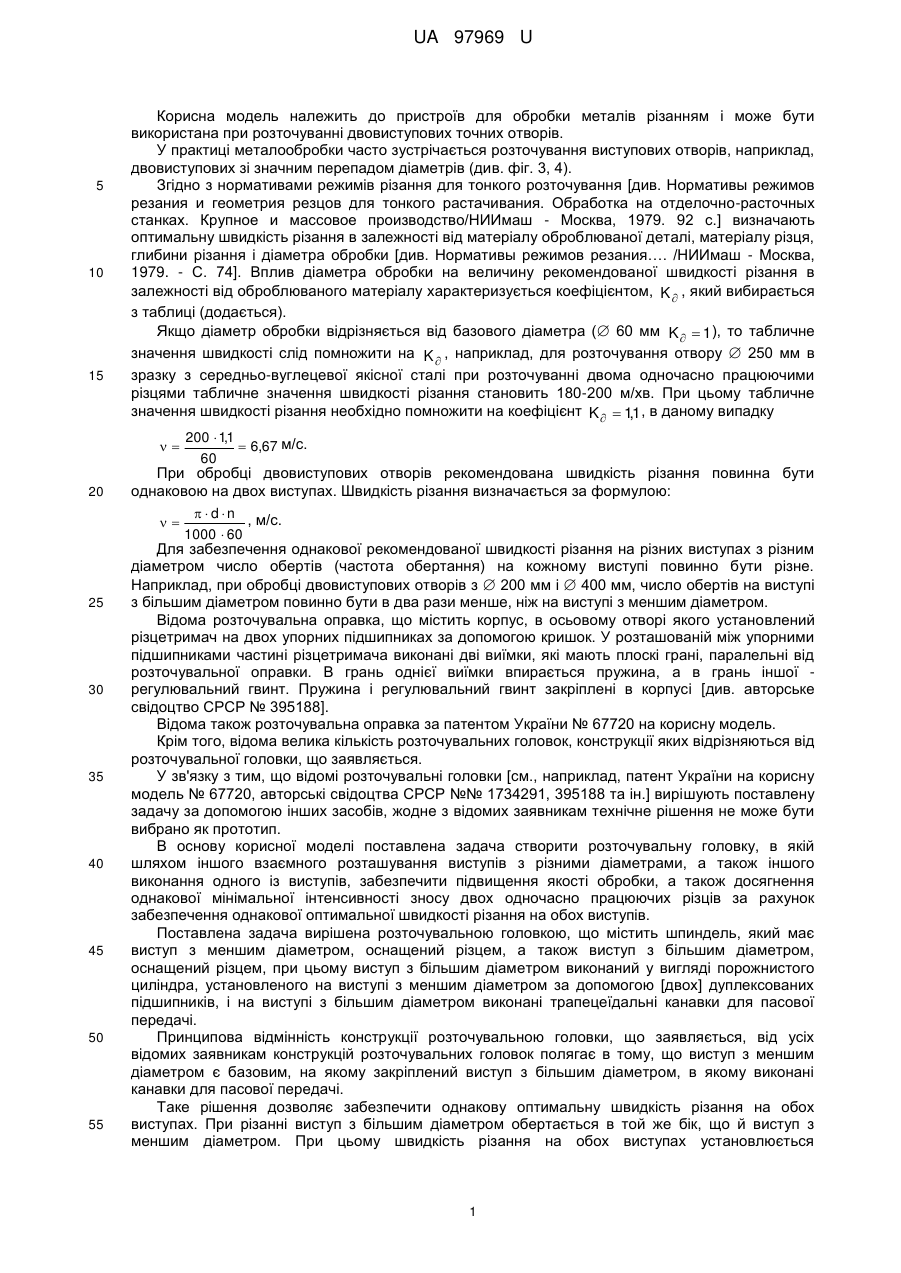

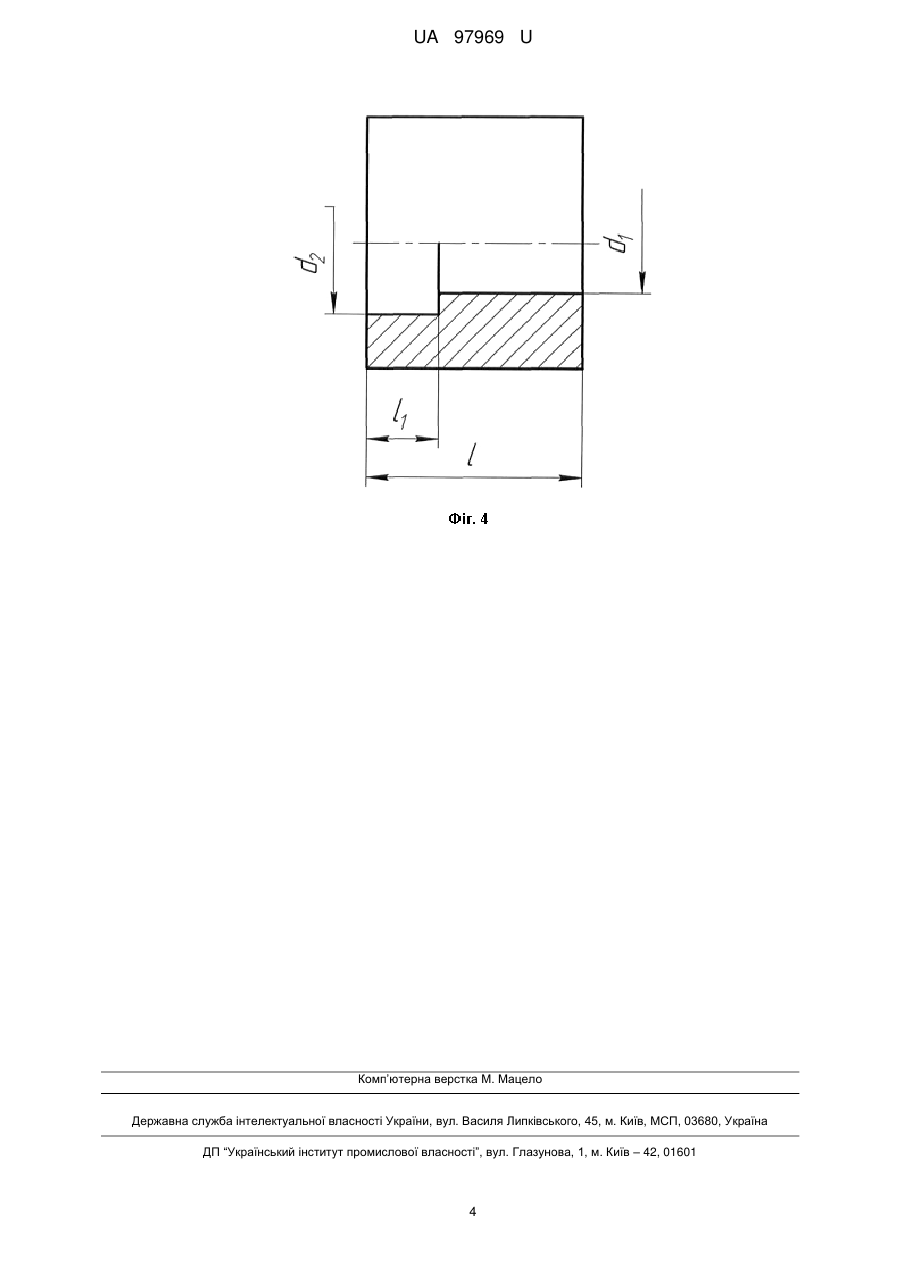

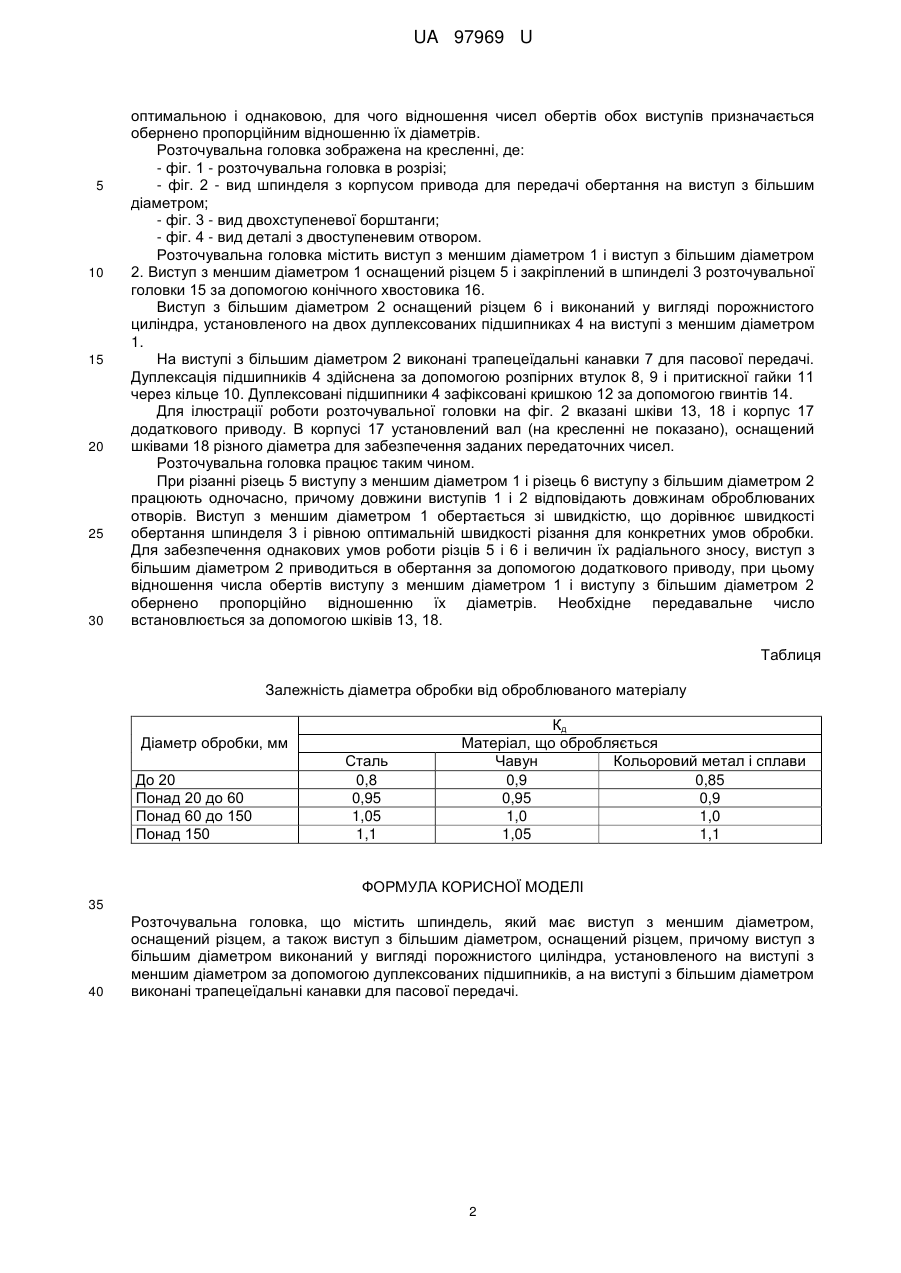

Реферат: Розточувальна головка містить шпиндель, який має виступ з меншим діаметром, оснащений різцем, а також виступ з більшим діаметром, оснащений різцем. Виступ з більшим діаметром виконаний у вигляді порожнистого циліндра, установленого на виступі з меншим діаметром за допомогою дуплексованих підшипників, а на виступі з більшим діаметром виконані трапецеїдальні канавки для пасової передачі. UA 97969 U (12) UA 97969 U UA 97969 U 5 10 15 Корисна модель належить до пристроїв для обробки металів різанням і може бути використана при розточуванні двовиступових точних отворів. У практиці металообробки часто зустрічається розточування виступових отворів, наприклад, двовиступових зі значним перепадом діаметрів (див. фіг. 3, 4). Згідно з нормативами режимів різання для тонкого розточування [див. Нормативы режимов резания и геометрия резцов для тонкого растачивания. Обработка на отделочно-расточных станках. Крупное и массовое производство/НИИмаш - Москва, 1979. 92 с.] визначають оптимальну швидкість різання в залежності від матеріалу оброблюваної деталі, матеріалу різця, глибини різання і діаметра обробки [див. Нормативы режимов резания…. /НИИмаш - Москва, 1979. - С. 74]. Вплив діаметра обробки на величину рекомендованої швидкості різання в залежності від оброблюваного матеріалу характеризується коефіцієнтом, K  , який вибирається з таблиці (додається). Якщо діаметр обробки відрізняється від базового діаметра ( 60 мм K   1), то табличне значення швидкості слід помножити на K  , наприклад, для розточування отвору  250 мм в зразку з середньо-вуглецевої якісної сталі при розточуванні двома одночасно працюючими різцями табличне значення швидкості різання становить 180-200 м/хв. При цьому табличне значення швидкості різання необхідно помножити на коефіцієнт K   11 , в даному випадку , 200  1,1  6,67 м/с. 60 При обробці двовиступових отворів рекомендована швидкість різання повинна бути однаковою на двох виступах. Швидкість різання визначається за формулою:   d  n , м/с.  1000  60 Для забезпечення однакової рекомендованої швидкості різання на різних виступах з різним діаметром число обертів (частота обертання) на кожному виступі повинно бути різне. Наприклад, при обробці двовиступових отворів з  200 мм і  400 мм, число обертів на виступі з більшим діаметром повинно бути в два рази менше, ніж на виступі з меншим діаметром. Відома розточувальна оправка, що містить корпус, в осьовому отворі якого установлений різцетримач на двох упорних підшипниках за допомогою кришок. У розташованій між упорними підшипниками частині різцетримача виконані дві виїмки, які мають плоскі грані, паралельні від розточувальної оправки. В грань однієї виїмки впирається пружина, а в грань іншої регулювальний гвинт. Пружина і регулювальний гвинт закріплені в корпусі [див. авторське свідоцтво СРСР № 395188]. Відома також розточувальна оправка за патентом України № 67720 на корисну модель. Крім того, відома велика кількість розточувальних головок, конструкції яких відрізняються від розточувальної головки, що заявляється. У зв'язку з тим, що відомі розточувальні головки [см., наприклад, патент України на корисну модель № 67720, авторські свідоцтва СРСР №№ 1734291, 395188 та ін.] вирішують поставлену задачу за допомогою інших засобів, жодне з відомих заявникам технічне рішення не може бути вибрано як прототип. В основу корисної моделі поставлена задача створити розточувальну головку, в якій шляхом іншого взаємного розташування виступів з різними діаметрами, а також іншого виконання одного із виступів, забезпечити підвищення якості обробки, а також досягнення однакової мінімальної інтенсивності зносу двох одночасно працюючих різців за рахунок забезпечення однакової оптимальної швидкості різання на обох виступів. Поставлена задача вирішена розточувальною головкою, що містить шпиндель, який має виступ з меншим діаметром, оснащений різцем, а також виступ з більшим діаметром, оснащений різцем, при цьому виступ з більшим діаметром виконаний у вигляді порожнистого циліндра, установленого на виступі з меншим діаметром за допомогою [двох] дуплексованих підшипників, і на виступі з більшим діаметром виконані трапецеїдальні канавки для пасової передачі. Принципова відмінність конструкції розточувальною головки, що заявляється, від усіх відомих заявникам конструкцій розточувальних головок полягає в тому, що виступ з меншим діаметром є базовим, на якому закріплений виступ з більшим діаметром, в якому виконані канавки для пасової передачі. Таке рішення дозволяє забезпечити однакову оптимальну швидкість різання на обох виступах. При різанні виступ з більшим діаметром обертається в той же бік, що й виступ з меншим діаметром. При цьому швидкість різання на обох виступах установлюється  20 25 30 35 40 45 50 55 1 UA 97969 U 5 10 15 20 25 30 оптимальною і однаковою, для чого відношення чисел обертів обох виступів призначається обернено пропорційним відношенню їх діаметрів. Розточувальна головка зображена на кресленні, де: - фіг. 1 - розточувальна головка в розрізі; - фіг. 2 - вид шпинделя з корпусом привода для передачі обертання на виступ з більшим діаметром; - фіг. 3 - вид двохступеневої борштанги; - фіг. 4 - вид деталі з двоступеневим отвором. Розточувальна головка містить виступ з меншим діаметром 1 і виступ з більшим діаметром 2. Виступ з меншим діаметром 1 оснащений різцем 5 і закріплений в шпинделі 3 розточувальної головки 15 за допомогою конічного хвостовика 16. Виступ з більшим діаметром 2 оснащений різцем 6 і виконаний у вигляді порожнистого циліндра, установленого на двох дуплексованих підшипниках 4 на виступі з меншим діаметром 1. На виступі з більшим діаметром 2 виконані трапецеїдальні канавки 7 для пасової передачі. Дуплексація підшипників 4 здійснена за допомогою розпірних втулок 8, 9 і притискної гайки 11 через кільце 10. Дуплексовані підшипники 4 зафіксовані кришкою 12 за допомогою гвинтів 14. Для ілюстрації роботи розточувальної головки на фіг. 2 вказані шківи 13, 18 і корпус 17 додаткового приводу. В корпусі 17 установлений вал (на кресленні не показано), оснащений шківами 18 різного діаметра для забезпечення заданих передаточних чисел. Розточувальна головка працює таким чином. При різанні різець 5 виступу з меншим діаметром 1 і різець 6 виступу з більшим діаметром 2 працюють одночасно, причому довжини виступів 1 і 2 відповідають довжинам оброблюваних отворів. Виступ з меншим діаметром 1 обертається зі швидкістю, що дорівнює швидкості обертання шпинделя 3 і рівною оптимальній швидкості різання для конкретних умов обробки. Для забезпечення однакових умов роботи різців 5 і 6 і величин їх радіального зносу, виступ з більшим діаметром 2 приводиться в обертання за допомогою додаткового приводу, при цьому відношення числа обертів виступу з меншим діаметром 1 і виступу з більшим діаметром 2 обернено пропорційно відношенню їх діаметрів. Необхідне передавальне число встановлюється за допомогою шківів 13, 18. Таблиця Залежність діаметра обробки від оброблюваного матеріалу Діаметр обробки, мм До 20 Понад 20 до 60 Понад 60 до 150 Понад 150 Сталь 0,8 0,95 1,05 1,1 Кд Матеріал, що обробляється Чавун Кольоровий метал і сплави 0,9 0,85 0,95 0,9 1,0 1,0 1,05 1,1 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Розточувальна головка, що містить шпиндель, який має виступ з меншим діаметром, оснащений різцем, а також виступ з більшим діаметром, оснащений різцем, причому виступ з більшим діаметром виконаний у вигляді порожнистого циліндра, установленого на виступі з меншим діаметром за допомогою дуплексованих підшипників, а на виступі з більшим діаметром виконані трапецеїдальні канавки для пасової передачі. 2 UA 97969 U 3 UA 97969 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори англійською

Orhiian Oleksandr Andriiovych

Автори російською

Оргиян Александр Андреевич

МПК / Мітки

МПК: B21J 5/06, B21D 28/26, B21D 35/00

Мітки: головка, розточувальна
