Дворізцева розточувальна головка

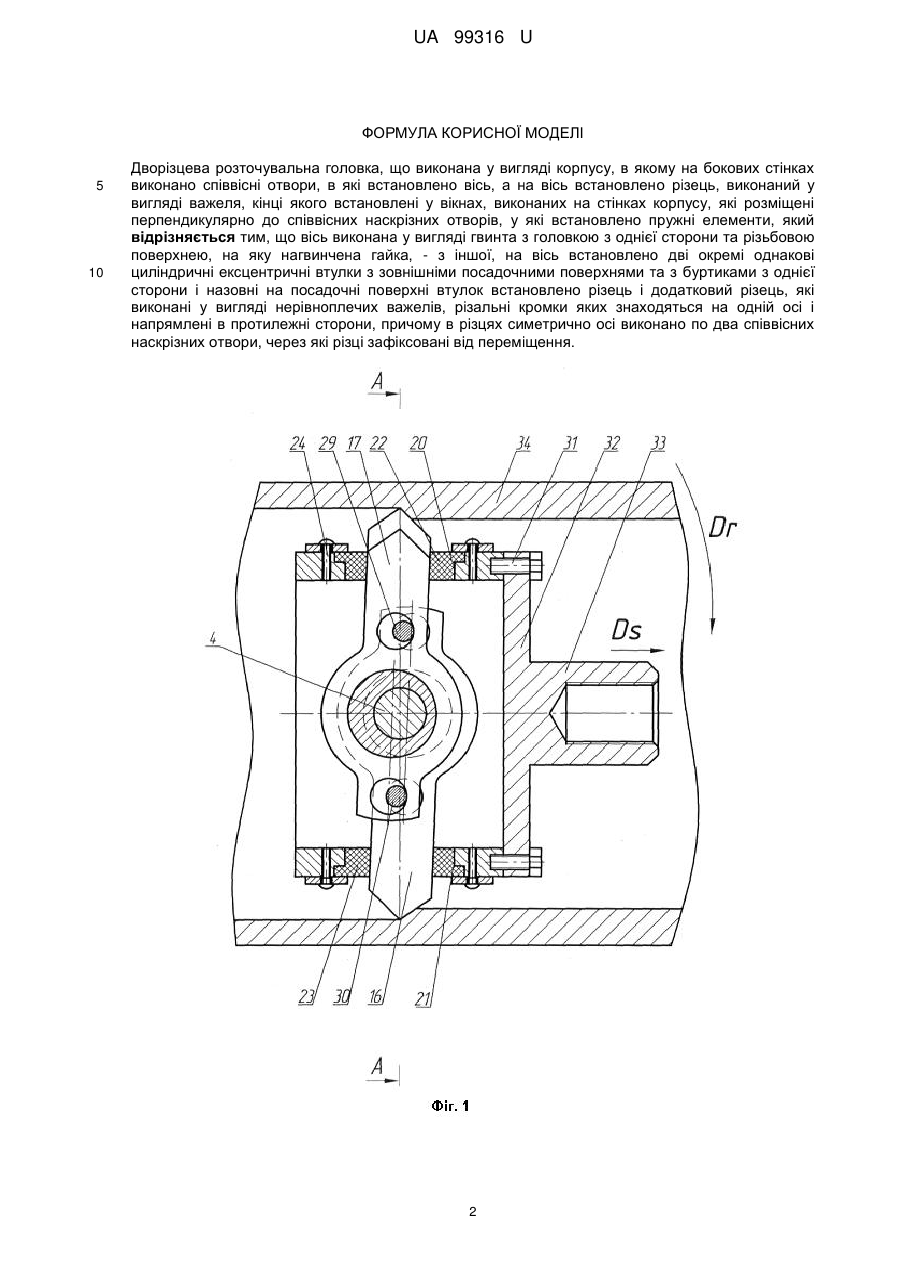

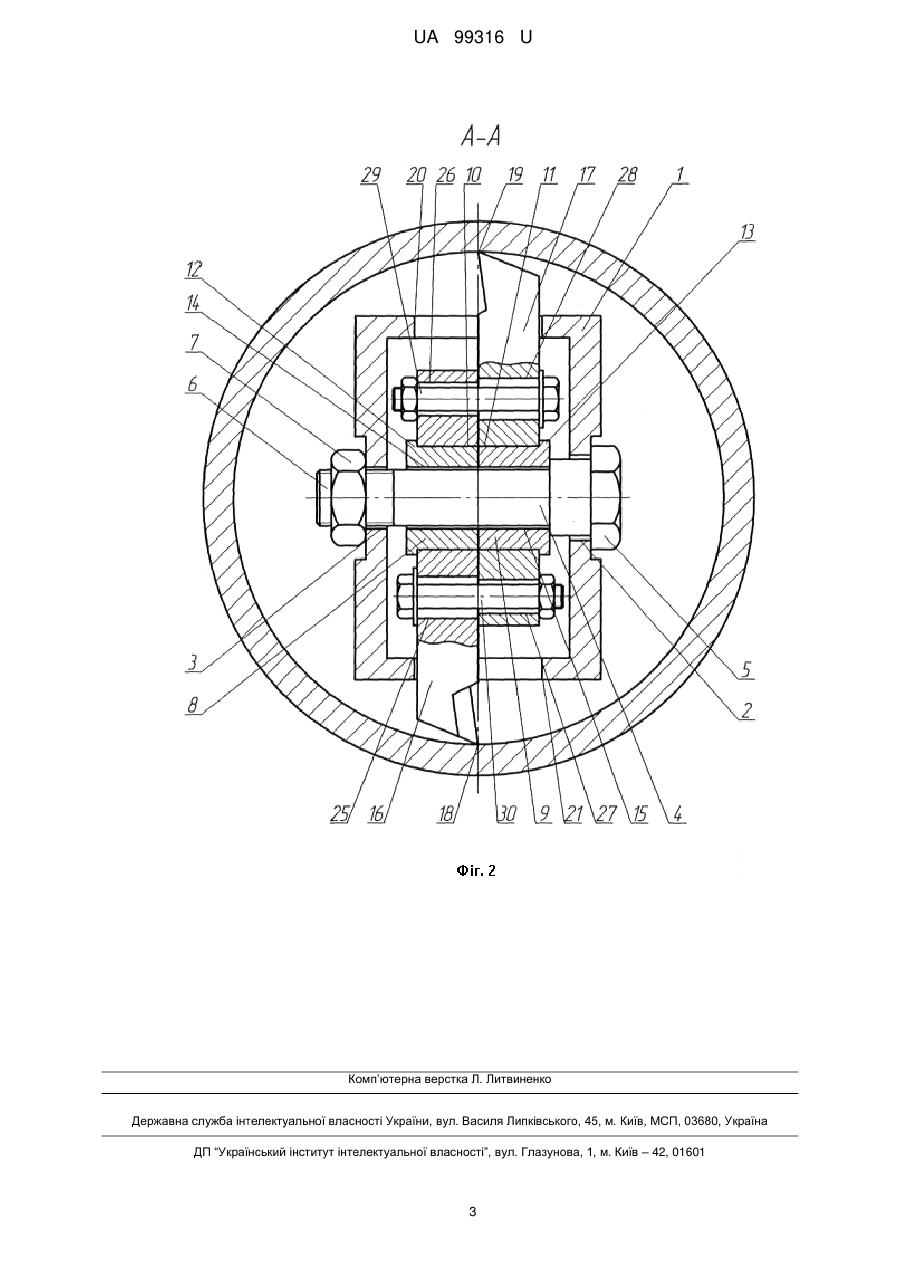

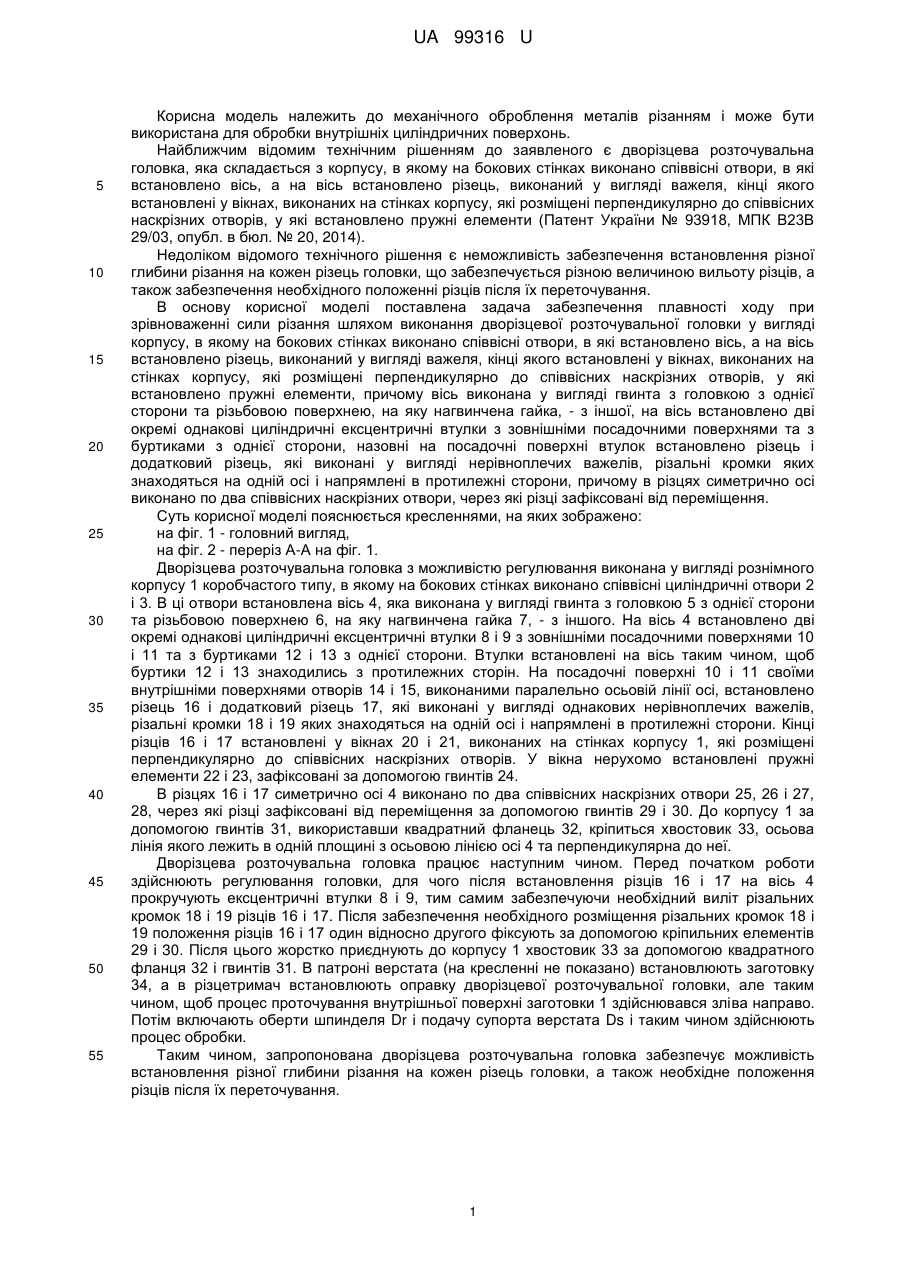

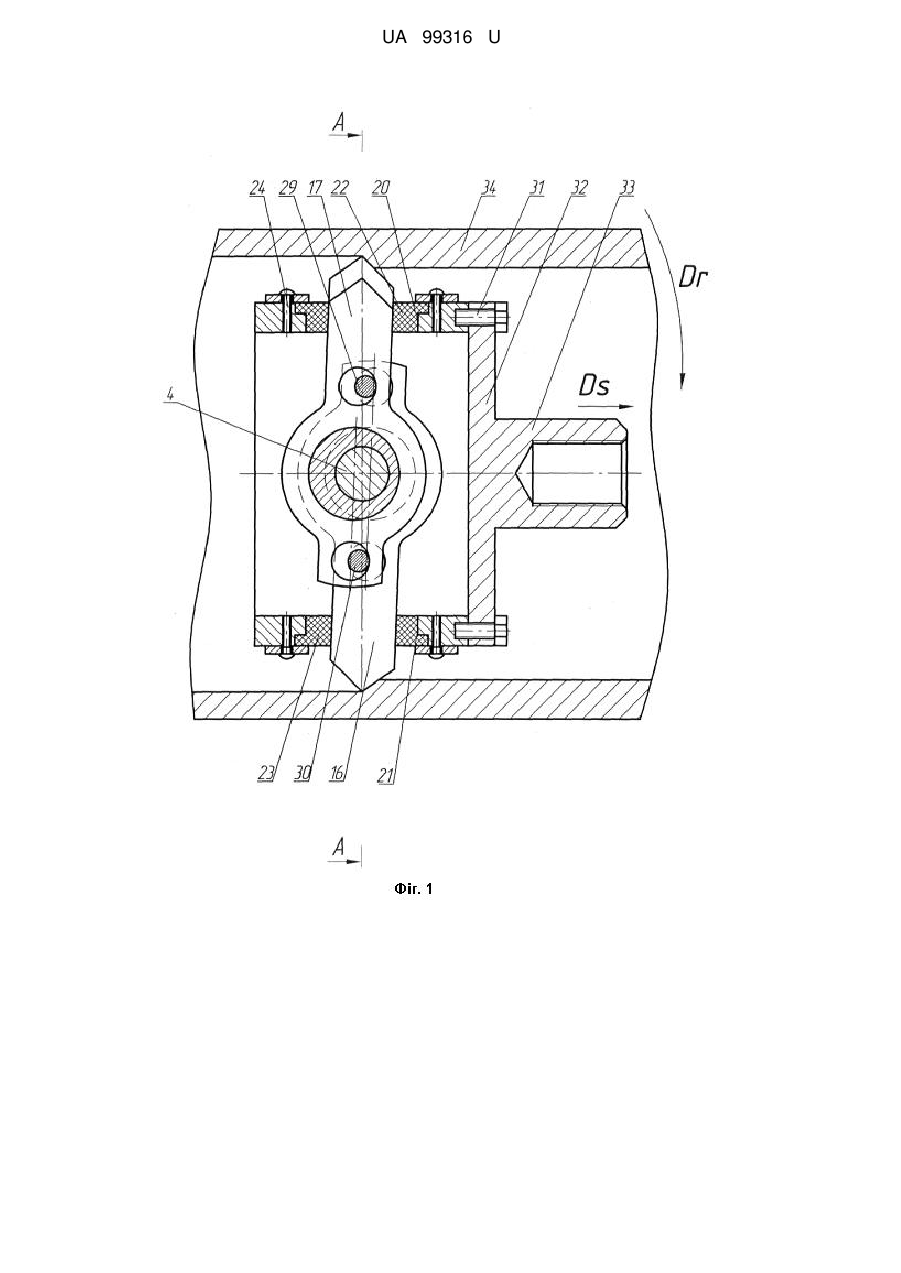

Реферат: Дворізцева розточувальна головка виконана у вигляді корпусу, в якому на бокових стінках виконано співвісні отвори, в які встановлено вісь, а на вісь встановлено різець. Різець виконаний у вигляді важеля, кінці якого встановлені у вікнах, виконаних на стінках корпусу, які розміщені перпендикулярно до співвісних наскрізних отворів, у які встановлено пружні елементи. Вісь виконана у вигляді гвинта з головкою з однієї сторони та різьбовою поверхнею, на яку нагвинчена гайка, - з іншої. На вісь встановлено дві окремі однакові циліндричні ексцентричні втулки з зовнішніми посадочними поверхнями та з буртиками з однієї сторони. Назовні на посадочні поверхні втулок встановлено різець і додатковий різець, які виконані у вигляді нерівноплечих важелів, різальні кромки яких знаходяться на одній осі і напрямлені в протилежні сторони. При цьому в різцях симетрично осі виконано по два співвісних наскрізних отвори, через які різці зафіксовані від переміщення. UA 99316 U (54) ДВОРІЗЦЕВА РОЗТОЧУВАЛЬНА ГОЛОВКА UA 99316 U UA 99316 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механічного оброблення металів різанням і може бути використана для обробки внутрішніх циліндричних поверхонь. Найближчим відомим технічним рішенням до заявленого є дворізцева розточувальна головка, яка складається з корпусу, в якому на бокових стінках виконано співвісні отвори, в які встановлено вісь, а на вісь встановлено різець, виконаний у вигляді важеля, кінці якого встановлені у вікнах, виконаних на стінках корпусу, які розміщені перпендикулярно до співвісних наскрізних отворів, у які встановлено пружні елементи (Патент України № 93918, МПК В23В 29/03, опубл. в бюл. № 20, 2014). Недоліком відомого технічного рішення є неможливість забезпечення встановлення різної глибини різання на кожен різець головки, що забезпечується різною величиною вильоту різців, а також забезпечення необхідного положенні різців після їх переточування. В основу корисної моделі поставлена задача забезпечення плавності ходу при зрівноваженні сили різання шляхом виконання дворізцевої розточувальної головки у вигляді корпусу, в якому на бокових стінках виконано співвісні отвори, в які встановлено вісь, а на вісь встановлено різець, виконаний у вигляді важеля, кінці якого встановлені у вікнах, виконаних на стінках корпусу, які розміщені перпендикулярно до співвісних наскрізних отворів, у які встановлено пружні елементи, причому вісь виконана у вигляді гвинта з головкою з однієї сторони та різьбовою поверхнею, на яку нагвинчена гайка, - з іншої, на вісь встановлено дві окремі однакові циліндричні ексцентричні втулки з зовнішніми посадочними поверхнями та з буртиками з однієї сторони, назовні на посадочні поверхні втулок встановлено різець і додатковий різець, які виконані у вигляді нерівноплечих важелів, різальні кромки яких знаходяться на одній осі і напрямлені в протилежні сторони, причому в різцях симетрично осі виконано по два співвісних наскрізних отвори, через які різці зафіксовані від переміщення. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - головний вигляд, на фіг. 2 - переріз А-А на фіг. 1. Дворізцева розточувальна головка з можливістю регулювання виконана у вигляді рознімного корпусу 1 коробчастого типу, в якому на бокових стінках виконано співвісні циліндричні отвори 2 і 3. В ці отвори встановлена вісь 4, яка виконана у вигляді гвинта з головкою 5 з однієї сторони та різьбовою поверхнею 6, на яку нагвинчена гайка 7, - з іншого. На вісь 4 встановлено дві окремі однакові циліндричні ексцентричні втулки 8 і 9 з зовнішніми посадочними поверхнями 10 і 11 та з буртиками 12 і 13 з однієї сторони. Втулки встановлені на вісь таким чином, щоб буртики 12 і 13 знаходились з протилежних сторін. На посадочні поверхні 10 і 11 своїми внутрішніми поверхнями отворів 14 і 15, виконаними паралельно осьовій лінії осі, встановлено різець 16 і додатковий різець 17, які виконані у вигляді однакових нерівноплечих важелів, різальні кромки 18 і 19 яких знаходяться на одній осі і напрямлені в протилежні сторони. Кінці різців 16 і 17 встановлені у вікнах 20 і 21, виконаних на стінках корпусу 1, які розміщені перпендикулярно до співвісних наскрізних отворів. У вікна нерухомо встановлені пружні елементи 22 і 23, зафіксовані за допомогою гвинтів 24. В різцях 16 і 17 симетрично осі 4 виконано по два співвісних наскрізних отвори 25, 26 і 27, 28, через які різці зафіксовані від переміщення за допомогою гвинтів 29 і 30. До корпусу 1 за допомогою гвинтів 31, використавши квадратний фланець 32, кріпиться хвостовик 33, осьова лінія якого лежить в одній площині з осьовою лінією осі 4 та перпендикулярна до неї. Дворізцева розточувальна головка працює наступним чином. Перед початком роботи здійснюють регулювання головки, для чого після встановлення різців 16 і 17 на вісь 4 прокручують ексцентричні втулки 8 і 9, тим самим забезпечуючи необхідний виліт різальних кромок 18 і 19 різців 16 і 17. Після забезпечення необхідного розміщення різальних кромок 18 і 19 положення різців 16 і 17 один відносно другого фіксують за допомогою кріпильних елементів 29 і 30. Після цього жорстко приєднують до корпусу 1 хвостовик 33 за допомогою квадратного фланця 32 і гвинтів 31. В патроні верстата (на кресленні не показано) встановлюють заготовку 34, а в різцетримач встановлюють оправку дворізцевої розточувальної головки, але таким чином, щоб процес проточування внутрішньої поверхні заготовки 1 здійснювався зліва направо. Потім включають оберти шпинделя Dr і подачу супорта верстата Ds і таким чином здійснюють процес обробки. Таким чином, запропонована дворізцева розточувальна головка забезпечує можливість встановлення різної глибини різання на кожен різець головки, а також необхідне положення різців після їх переточування. 1 UA 99316 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Дворізцева розточувальна головка, що виконана у вигляді корпусу, в якому на бокових стінках виконано співвісні отвори, в які встановлено вісь, а на вісь встановлено різець, виконаний у вигляді важеля, кінці якого встановлені у вікнах, виконаних на стінках корпусу, які розміщені перпендикулярно до співвісних наскрізних отворів, у які встановлено пружні елементи, який відрізняється тим, що вісь виконана у вигляді гвинта з головкою з однієї сторони та різьбовою поверхнею, на яку нагвинчена гайка, - з іншої, на вісь встановлено дві окремі однакові циліндричні ексцентричні втулки з зовнішніми посадочними поверхнями та з буртиками з однієї сторони і назовні на посадочні поверхні втулок встановлено різець і додатковий різець, які виконані у вигляді нерівноплечих важелів, різальні кромки яких знаходяться на одній осі і напрямлені в протилежні сторони, причому в різцях симетрично осі виконано по два співвісних наскрізних отвори, через які різці зафіксовані від переміщення. 2 UA 99316 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
