Робочий орган машини для риття котлованів мдк-4
Номер патенту: 101734
Опубліковано: 25.09.2015
Автори: РІДКЕВИЧ ВАСИЛЬ АНДРІЙОВИЧ, Божок Аркадій Михайлович, Мельник Василь Андрійович
Формула / Реферат
Робочий орган машини для риття котлованів, що включає поворотний корпус із закріпленими на ньому гідроциліндрами повороту робочого органа, закріплену на редукторі робочого органа фрезу з лопатями, змонтований за фрезою метальник з лопатками, приймальний обід, плуги з ножами та укосоутворювачі, який відрізняється тим, що лопаті фрези робочого органа виконані привідними з різальними крайками, розташованими повздовж осі лопаті по гвинтовій лінії у вигляді конусного шнека, а кожна лопать змонтована на маточині фрези, виконаній як рухомий порожнистий барабан, жорстко зв'язаний з валом привода робочого органа, причому привод кожної лопаті включає зубчасті передачі, з'єднані з нерухомим центральним зубчастим колесом, змонтованим на валу редуктора робочого органа всередині порожнистого барабана, а конусні шнеки лопаті основою конуса розміщені ближче до маточини (барабана) фрези.
Текст

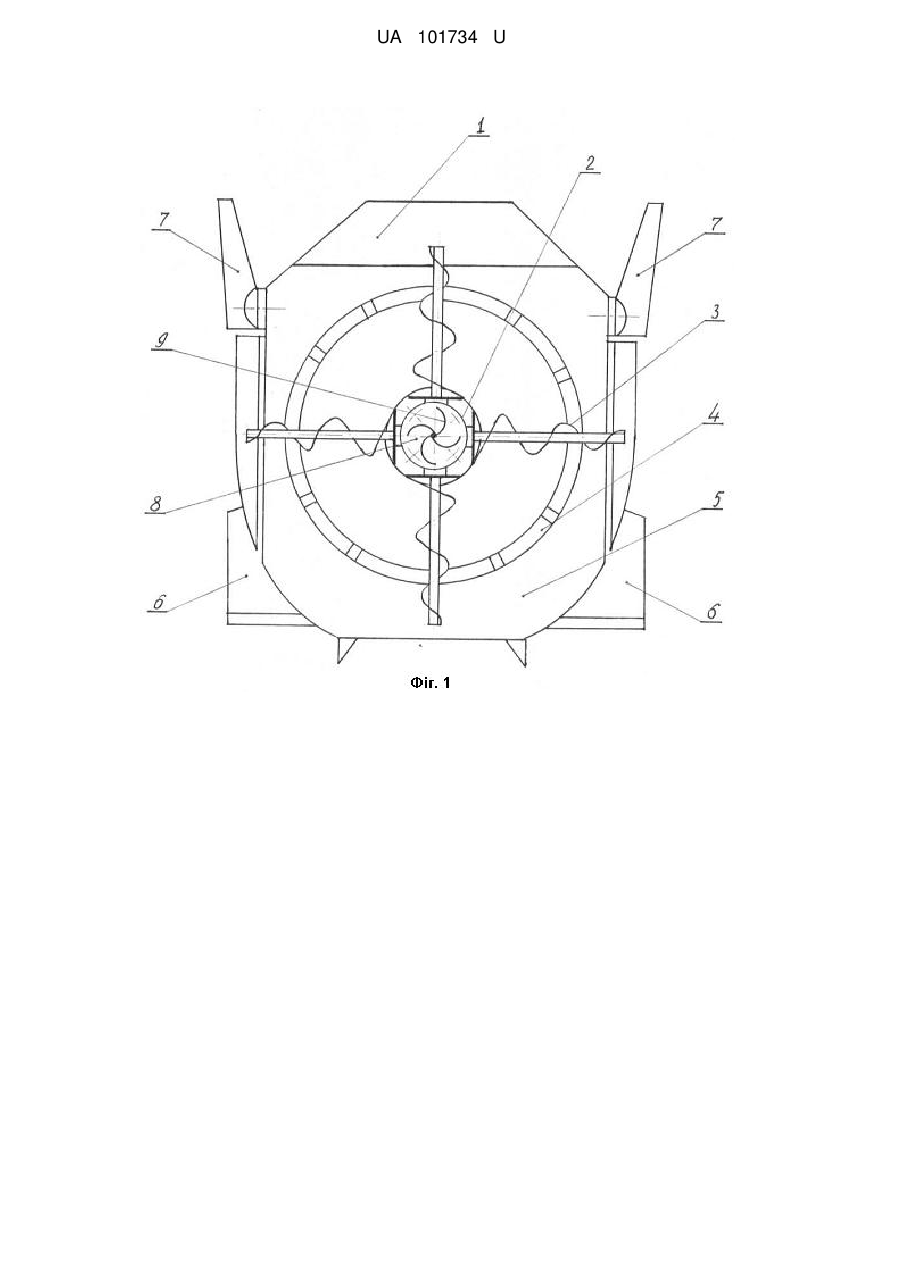

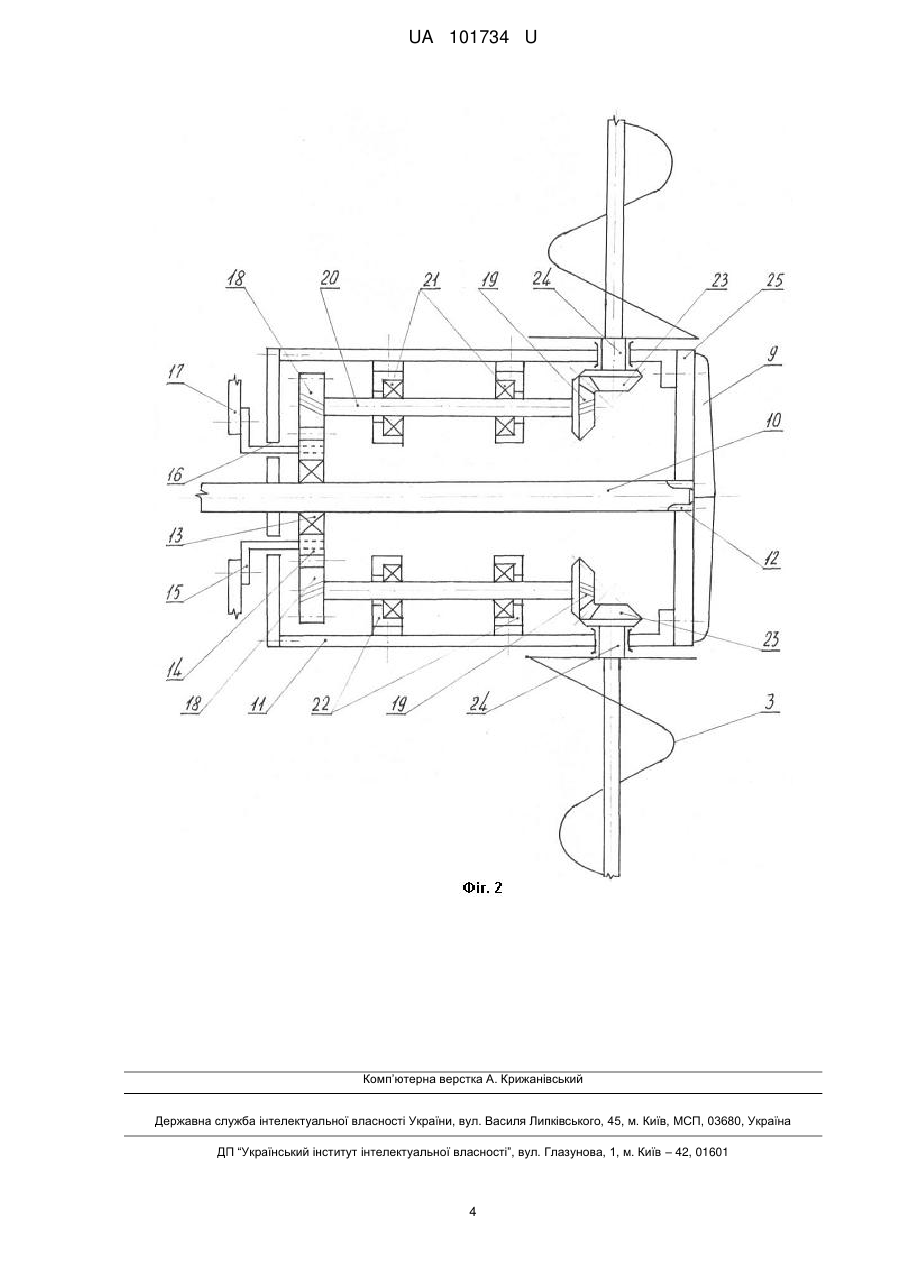

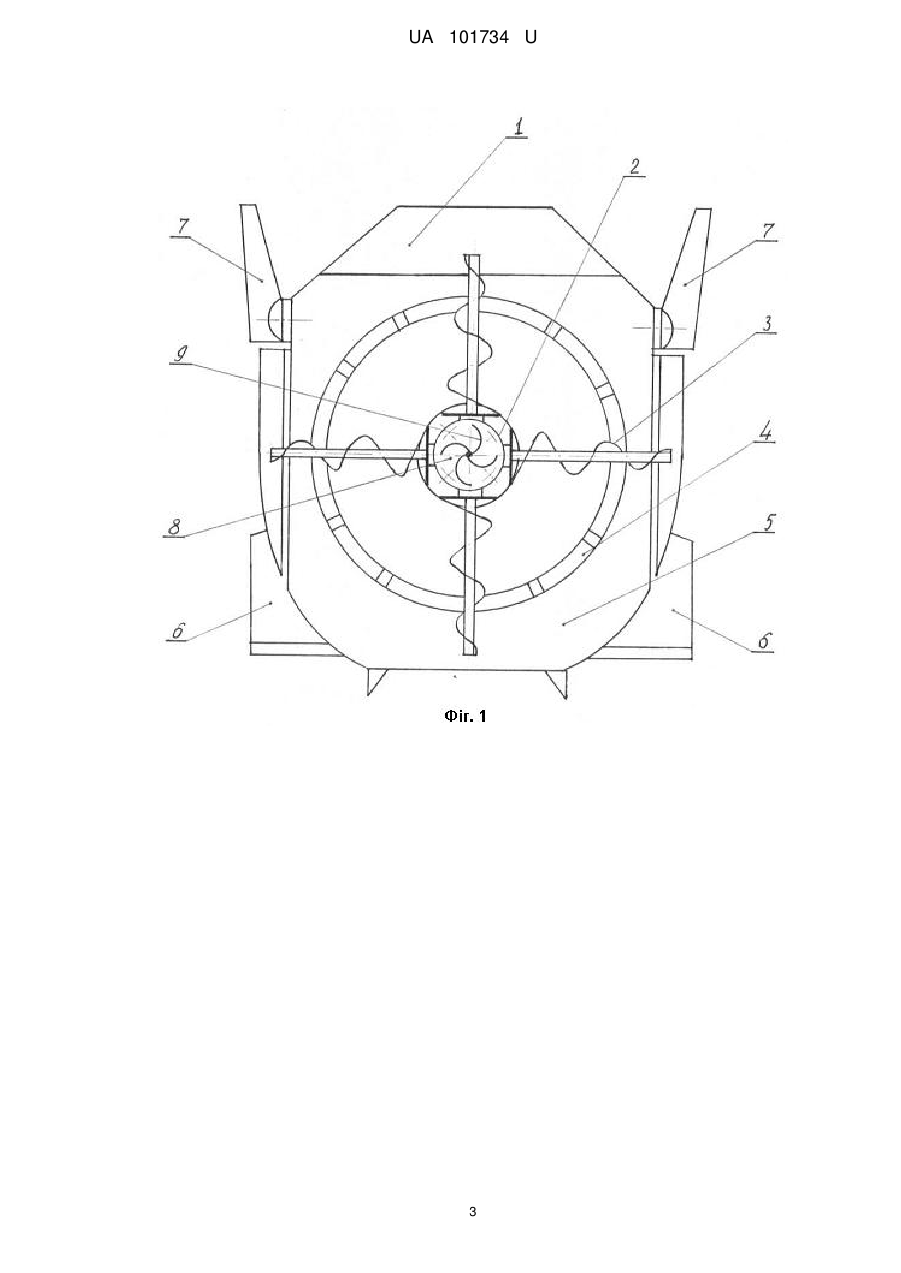

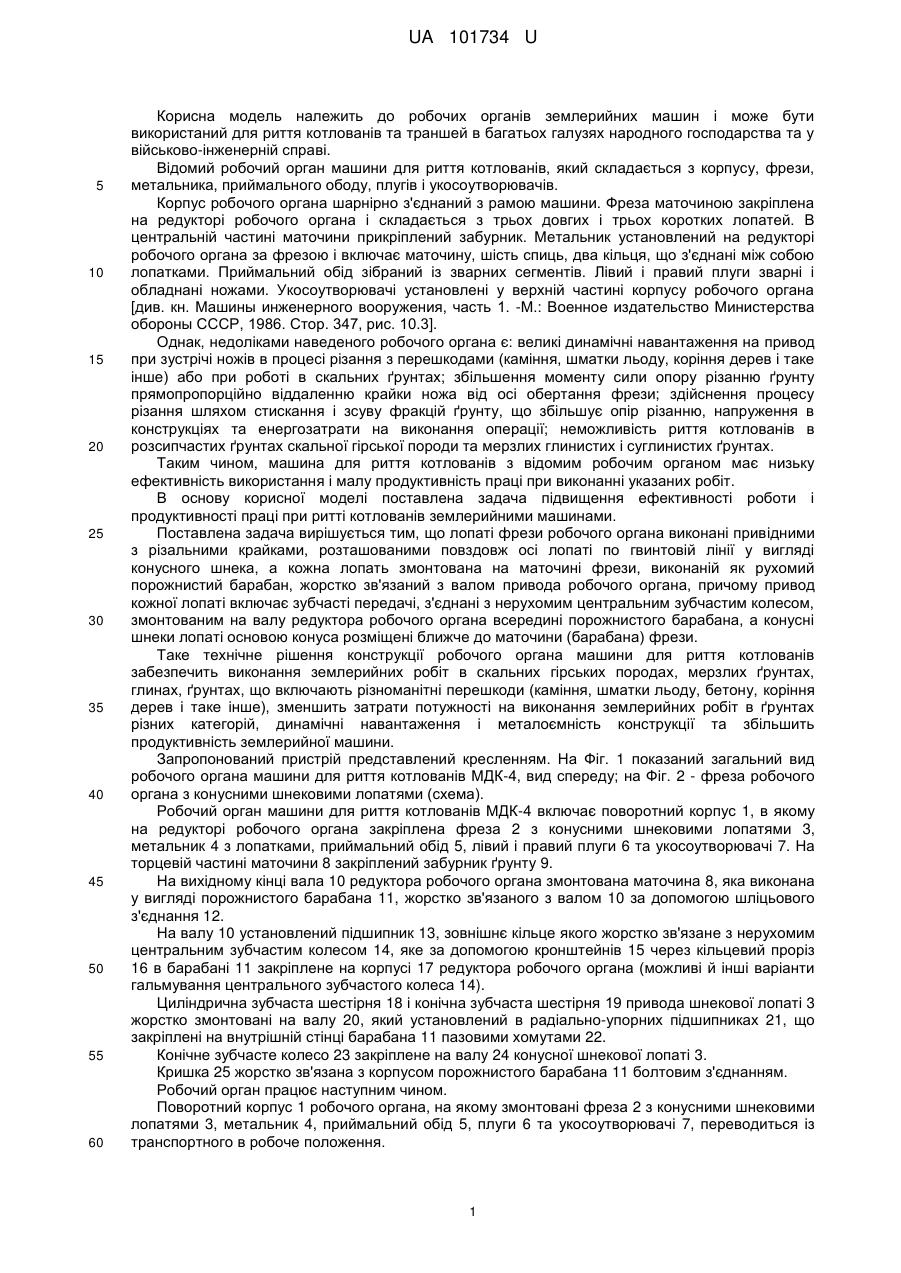

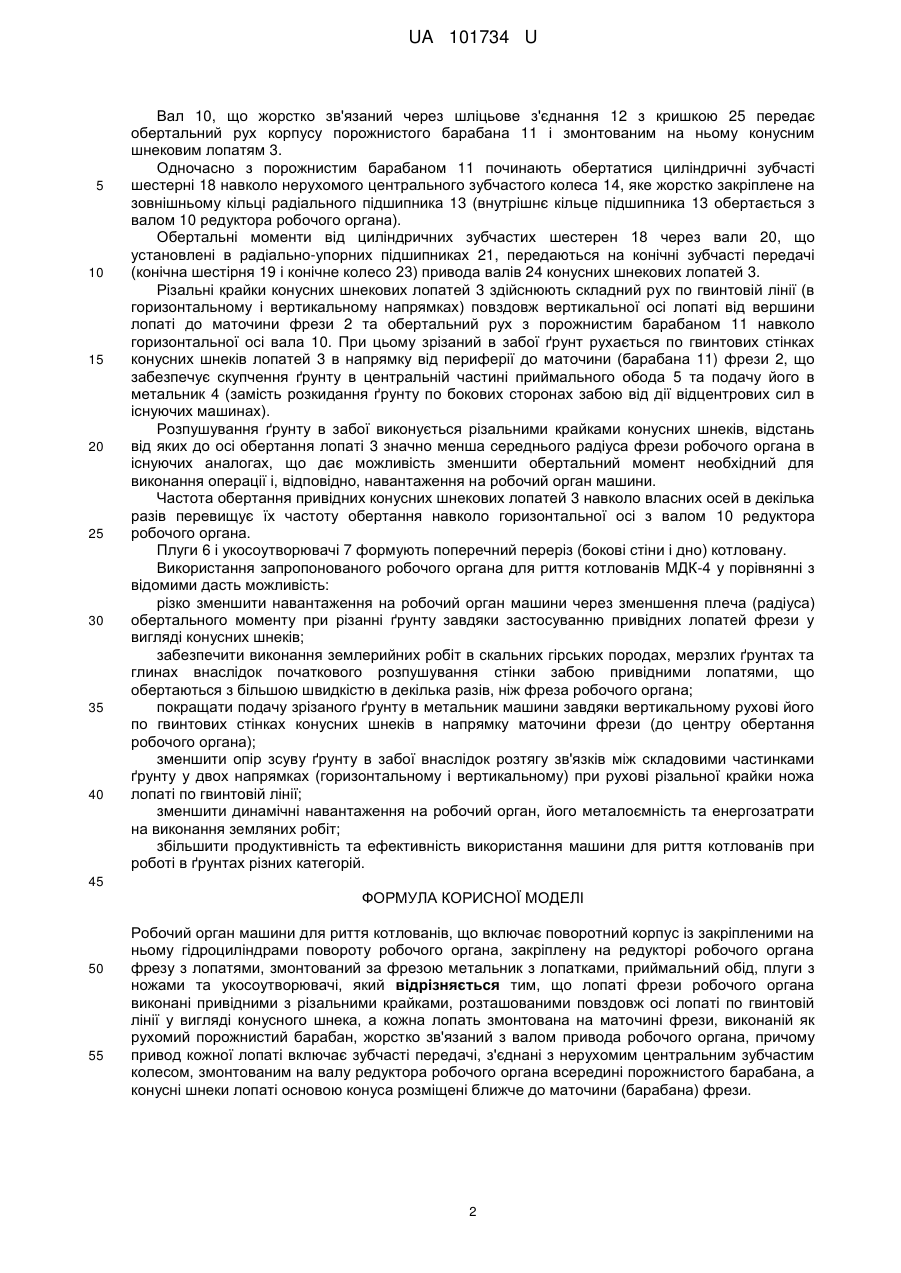

Реферат: Робочий орган машини для риття котлованів МДК-4 включає поворотний корпус із закріпленими на ньому гідроциліндрами повороту робочого органа, закріплену на редукторі робочого органа фрезу з лопатями, змонтований за фрезою метальник з лопатками, приймальний обід, плуги з ножами та укосоутворювачі. Лопаті фрези робочого органа виконані привідними з різальними крайками, розташованими повздовж осі лопаті по гвинтовій лінії у вигляді конусного шнека, а кожна лопать змонтована на маточині фрези, виконаній як рухомий порожнистий барабан, жорстко зв'язаний з валом привода робочого органа, причому привод кожної лопаті включає зубчасті передачі, з'єднані з нерухомим центральним зубчастим колесом, змонтованим на валу редуктора робочого органа всередині порожнистого барабана, а конусні шнеки лопаті основою конуса розміщені ближче до маточини (барабана) фрези. UA 101734 U (12) UA 101734 U UA 101734 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до робочих органів землерийних машин і може бути використаний для риття котлованів та траншей в багатьох галузях народного господарства та у військово-інженерній справі. Відомий робочий орган машини для риття котлованів, який складається з корпусу, фрези, метальника, приймального ободу, плугів і укосоутворювачів. Корпус робочого органа шарнірно з'єднаний з рамою машини. Фреза маточиною закріплена на редукторі робочого органа і складається з трьох довгих і трьох коротких лопатей. В центральній частині маточини прикріплений забурник. Метальник установлений на редукторі робочого органа за фрезою і включає маточину, шість спиць, два кільця, що з'єднані між собою лопатками. Приймальний обід зібраний із зварних сегментів. Лівий і правий плуги зварні і обладнані ножами. Укосоутворювачі установлені у верхній частині корпусу робочого органа [див. кн. Машины инженерного вооружения, часть 1. -М.: Военное издательство Министерства обороны СССР, 1986. Стор. 347, рис. 10.3]. Однак, недоліками наведеного робочого органа є: великі динамічні навантаження на привод при зустрічі ножів в процесі різання з перешкодами (каміння, шматки льоду, коріння дерев і таке інше) або при роботі в скальних ґрунтах; збільшення моменту сили опору різанню ґрунту прямопропорційно віддаленню крайки ножа від осі обертання фрези; здійснення процесу різання шляхом стискання і зсуву фракцій ґрунту, що збільшує опір різанню, напруження в конструкціях та енергозатрати на виконання операції; неможливість риття котлованів в розсипчастих ґрунтах скальної гірської породи та мерзлих глинистих і суглинистих ґрунтах. Таким чином, машина для риття котлованів з відомим робочим органом має низьку ефективність використання і малу продуктивність праці при виконанні указаних робіт. В основу корисної моделі поставлена задача підвищення ефективності роботи і продуктивності праці при ритті котлованів землерийними машинами. Поставлена задача вирішується тим, що лопаті фрези робочого органа виконані привідними з різальними крайками, розташованими повздовж осі лопаті по гвинтовій лінії у вигляді конусного шнека, а кожна лопать змонтована на маточині фрези, виконаній як рухомий порожнистий барабан, жорстко зв'язаний з валом привода робочого органа, причому привод кожної лопаті включає зубчасті передачі, з'єднані з нерухомим центральним зубчастим колесом, змонтованим на валу редуктора робочого органа всередині порожнистого барабана, а конусні шнеки лопаті основою конуса розміщені ближче до маточини (барабана) фрези. Таке технічне рішення конструкції робочого органа машини для риття котлованів забезпечить виконання землерийних робіт в скальних гірських породах, мерзлих ґрунтах, глинах, ґрунтах, що включають різноманітні перешкоди (каміння, шматки льоду, бетону, коріння дерев і таке інше), зменшить затрати потужності на виконання землерийних робіт в ґрунтах різних категорій, динамічні навантаження і металоємність конструкції та збільшить продуктивність землерийної машини. Запропонований пристрій представлений кресленням. На Фіг. 1 показаний загальний вид робочого органа машини для риття котлованів МДК-4, вид спереду; на Фіг. 2 - фреза робочого органа з конусними шнековими лопатями (схема). Робочий орган машини для риття котлованів МДК-4 включає поворотний корпус 1, в якому на редукторі робочого органа закріплена фреза 2 з конусними шнековими лопатями 3, метальник 4 з лопатками, приймальний обід 5, лівий і правий плуги 6 та укосоутворювачі 7. На торцевій частині маточини 8 закріплений забурник ґрунту 9. На вихідному кінці вала 10 редуктора робочого органа змонтована маточина 8, яка виконана у вигляді порожнистого барабана 11, жорстко зв'язаного з валом 10 за допомогою шліцьового з'єднання 12. На валу 10 установлений підшипник 13, зовнішнє кільце якого жорстко зв'язане з нерухомим центральним зубчастим колесом 14, яке за допомогою кронштейнів 15 через кільцевий проріз 16 в барабані 11 закріплене на корпусі 17 редуктора робочого органа (можливі й інші варіанти гальмування центрального зубчастого колеса 14). Циліндрична зубчаста шестірня 18 і конічна зубчаста шестірня 19 привода шнекової лопаті 3 жорстко змонтовані на валу 20, який установлений в радіально-упорних підшипниках 21, що закріплені на внутрішній стінці барабана 11 пазовими хомутами 22. Конічне зубчасте колесо 23 закріплене на валу 24 конусної шнекової лопаті 3. Кришка 25 жорстко зв'язана з корпусом порожнистого барабана 11 болтовим з'єднанням. Робочий орган працює наступним чином. Поворотний корпус 1 робочого органа, на якому змонтовані фреза 2 з конусними шнековими лопатями 3, метальник 4, приймальний обід 5, плуги 6 та укосоутворювачі 7, переводиться із транспортного в робоче положення. 1 UA 101734 U 5 10 15 20 25 30 35 40 Вал 10, що жорстко зв'язаний через шліцьове з'єднання 12 з кришкою 25 передає обертальний рух корпусу порожнистого барабана 11 і змонтованим на ньому конусним шнековим лопатям 3. Одночасно з порожнистим барабаном 11 починають обертатися циліндричні зубчасті шестерні 18 навколо нерухомого центрального зубчастого колеса 14, яке жорстко закріплене на зовнішньому кільці радіального підшипника 13 (внутрішнє кільце підшипника 13 обертається з валом 10 редуктора робочого органа). Обертальні моменти від циліндричних зубчастих шестерен 18 через вали 20, що установлені в радіально-упорних підшипниках 21, передаються на конічні зубчасті передачі (конічна шестірня 19 і конічне колесо 23) привода валів 24 конусних шнекових лопатей 3. Різальні крайки конусних шнекових лопатей 3 здійснюють складний рух по гвинтовій лінії (в горизонтальному і вертикальному напрямках) повздовж вертикальної осі лопаті від вершини лопаті до маточини фрези 2 та обертальний рух з порожнистим барабаном 11 навколо горизонтальної осі вала 10. При цьому зрізаний в забої ґрунт рухається по гвинтових стінках конусних шнеків лопатей 3 в напрямку від периферії до маточини (барабана 11) фрези 2, що забезпечує скупчення ґрунту в центральній частині приймального обода 5 та подачу його в метальник 4 (замість розкидання ґрунту по бокових сторонах забою від дії відцентрових сил в існуючих машинах). Розпушування ґрунту в забої виконується різальними крайками конусних шнеків, відстань від яких до осі обертання лопаті 3 значно менша середнього радіуса фрези робочого органа в існуючих аналогах, що дає можливість зменшити обертальний момент необхідний для виконання операції і, відповідно, навантаження на робочий орган машини. Частота обертання привідних конусних шнекових лопатей 3 навколо власних осей в декілька разів перевищує їх частоту обертання навколо горизонтальної осі з валом 10 редуктора робочого органа. Плуги 6 і укосоутворювачі 7 формують поперечний переріз (бокові стіни і дно) котловану. Використання запропонованого робочого органа для риття котлованів МДК-4 у порівнянні з відомими дасть можливість: різко зменшити навантаження на робочий орган машини через зменшення плеча (радіуса) обертального моменту при різанні ґрунту завдяки застосуванню привідних лопатей фрези у вигляді конусних шнеків; забезпечити виконання землерийних робіт в скальних гірських породах, мерзлих ґрунтах та глинах внаслідок початкового розпушування стінки забою привідними лопатями, що обертаються з більшою швидкістю в декілька разів, ніж фреза робочого органа; покращати подачу зрізаного ґрунту в метальник машини завдяки вертикальному рухові його по гвинтових стінках конусних шнеків в напрямку маточини фрези (до центру обертання робочого органа); зменшити опір зсуву ґрунту в забої внаслідок розтягу зв'язків між складовими частинками ґрунту у двох напрямках (горизонтальному і вертикальному) при рухові різальної крайки ножа лопаті по гвинтовій лінії; зменшити динамічні навантаження на робочий орган, його металоємність та енергозатрати на виконання земляних робіт; збільшити продуктивність та ефективність використання машини для риття котлованів при роботі в ґрунтах різних категорій. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Робочий орган машини для риття котлованів, що включає поворотний корпус із закріпленими на ньому гідроциліндрами повороту робочого органа, закріплену на редукторі робочого органа фрезу з лопатями, змонтований за фрезою метальник з лопатками, приймальний обід, плуги з ножами та укосоутворювачі, який відрізняється тим, що лопаті фрези робочого органа виконані привідними з різальними крайками, розташованими повздовж осі лопаті по гвинтовій лінії у вигляді конусного шнека, а кожна лопать змонтована на маточині фрези, виконаній як рухомий порожнистий барабан, жорстко зв'язаний з валом привода робочого органа, причому привод кожної лопаті включає зубчасті передачі, з'єднані з нерухомим центральним зубчастим колесом, змонтованим на валу редуктора робочого органа всередині порожнистого барабана, а конусні шнеки лопаті основою конуса розміщені ближче до маточини (барабана) фрези. 2 UA 101734 U 3 UA 101734 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E02F 5/02
Мітки: робочий, орган, риття, мдк-4, котлованів, машини
