Робочий орган метальної машини

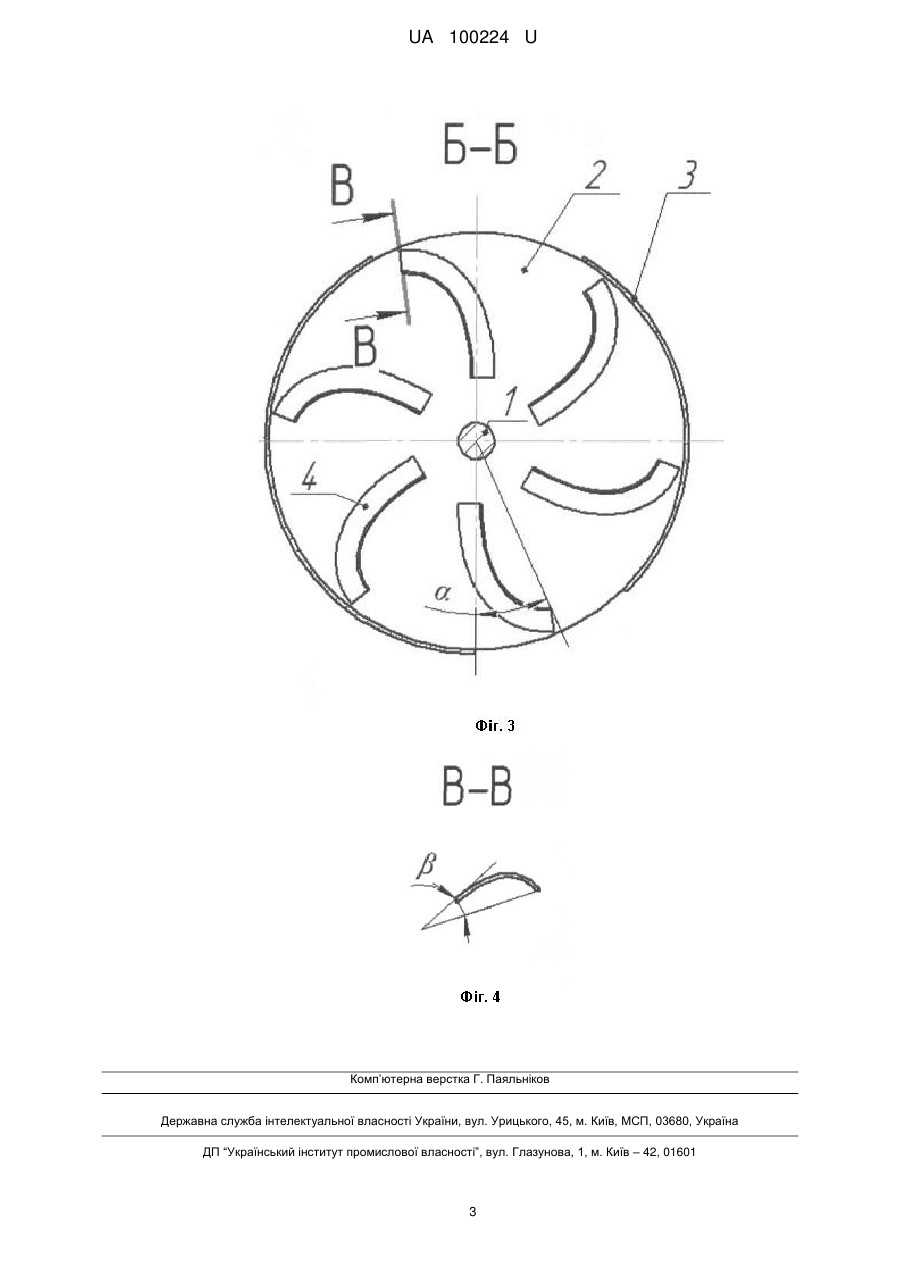

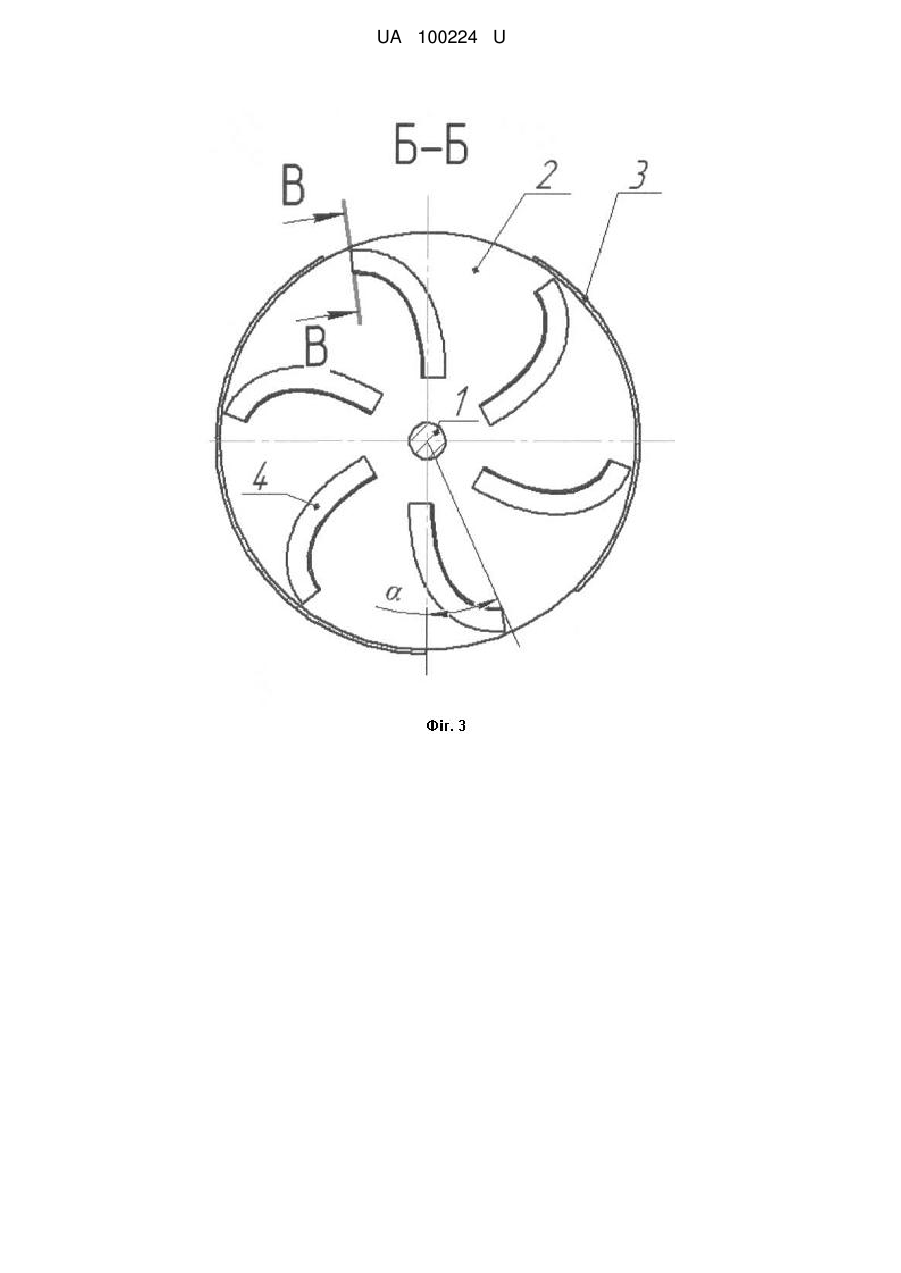

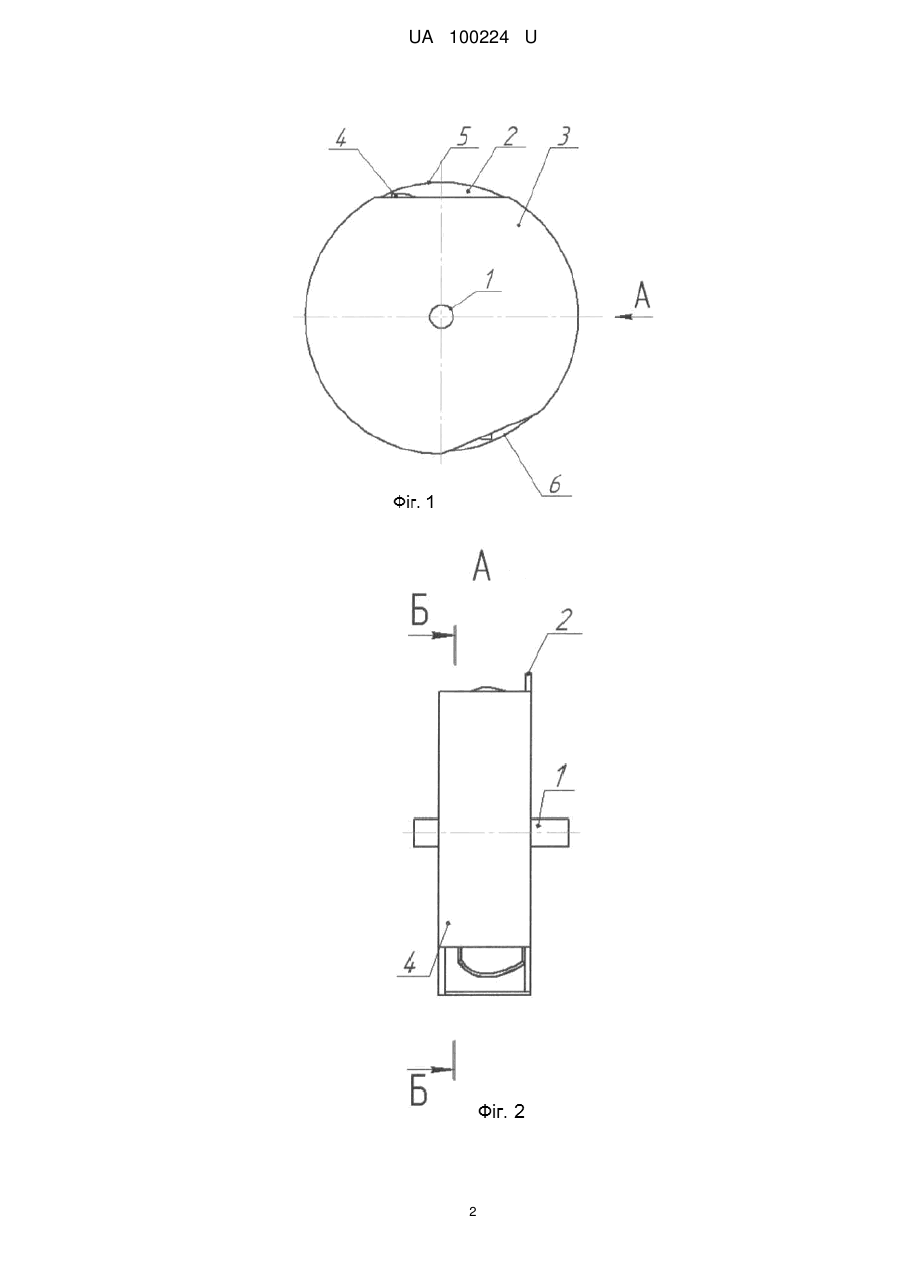

Реферат: Робочий орган метальної машини містить ротор з метальними лопатками, розміщений у нерухомому кожусі з завантажувальним та розвантажувальним вікнами. Метальні лопатки у повздовжньому та поперечному перерізі мають поверхню у формі кривої якнайшвидшого спуску - брахістохрони. UA 100224 U (54) РОБОЧИЙ ОРГАН МЕТАЛЬНОЇ МАШИНИ UA 100224 U UA 100224 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машин для земляних робіт та може бути використана для розробки та переміщення ґрунту. Найбільш близьким до робочого органа метальної машини, що заявляється, є робочий орган метальної машини [1], що містить ротор з лопатками, що у повздовжньому перерізі мають поверхню у формі кривої якнайшвидшого спуску - брахістохрони, розміщений у нерухомому кожусі з завантажувальним та розвантажувальним вікнами. Досвід використання такого робочого органа показав, що його недоліком є залипання частинок вологого ґрунту у місцях кріплення лопаток до ротора, що знижує продуктивність роботи робочого органа метальної машини. В основу корисної моделі поставлена задача підвищення ефективності використання робочого органа метальної машини, в якому зміна форми метальних лопаток дозволяє підвищити продуктивність його використання. Поставлена задача вирішується тим, що в робочому органі метальної машини, який містить ротор з метальними лопатками, що у повздовжньому перерізі мають поверхню у формі кривої якнайшвидшого спуску - брахістохрони, розміщений у нерухомому кожусі з завантажувальним та розвантажувальним вікнами, згідно з корисною моделлю, метальні лопатки у поперечному перерізі виконані у формі брахістохрони. Властивістю брахістохрони є те, що матеріальна точка, яка рухається нею під дією однієї сили тяжіння, переходить з однієї заданої точки в іншу за найкоротший час. Таким чином, виконання метальної лопатки у двох перерізах у формі брахістохрони зменшує час, протягом якого ґрунт знаходиться на її поверхні та попереджує залипання ґрунту у місцях кріплення лопатки до ротора, що дозволяє підвищити продуктивність роботи робочого органа метальної машини. На фіг. 1 зображений загальний вигляд робочого органа метальної машини у зібраному стані; на фіг. 2 - вид А на фіг. 1; на фіг. 3 - переріз Б-Б на фіг. 2, на фіг. 4 - переріз В-В на фіг. 3. Робочий орган метальної машини містить вал 1, ротор 2, нерухомий кожух 3 і метальні лопатки 4. Кожух 3 має завантажувальний отвір 5 для завантаження ґрунту та розвантажувальний отвір 6 для його метання. Кількість метальних лопаток 4 може складати від 2 до N, а кути їх розгортання у повздовжньому та поперечному напрямках α та β, відповідно від 5° до 180°, що обумовлено потребами використання. Робочий орган метальної машини працює наступним чином. Через завантажувальний отвір 5 кожуха 3 ґрунт потрапляє на метальні лопатки 4, які обертаються разом з ротором 2 на валу 1. За допомогою відцентрової сили метальні лопатки 4 надають ґрунту кутове прискорення. Надалі прискорений ґрунт потрапляє до зони розвантажувального отвору 6, через який ґрунт вилітає з робочого органа. Таким чином, відбувається метання ґрунту. Використання запропонованого робочого органа метальної машини дозволяє підвищити продуктивність його використання шляхом зменшення часу перебування ґрунту на метальних лопатках та відсутності залипання ґрунту у місцях кріплення лопатки до ротора. Джерела інформації: 1. Пат. 82322 Україна, МПК (2013.01) E02F 5/02. Робочий орган метальної машини / Ларін О.М., Семків О.М., Попова A.M., Мисюра М.І., Виноградов С.А.; заявник та патентовласник Національний університет цивільного захисту України. - № u201302440, заяв. 26.02.2013; опубл. 25.07.2013, бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган метальної машини, який містить ротор з метальними лопатками, що у повздовжньому перерізі мають поверхню у формі кривої якнайшвидшого спуску - брахістохрони, розміщений у нерухомому кожусі з завантажувальним та розвантажувальним вікнами, який відрізняється тим, що метальні лопатки у поперечному перерізі мають форму брахістохрони. 1 UA 100224 U 2 UA 100224 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
