Пристрій для фальцювання розгорток картонного пакування

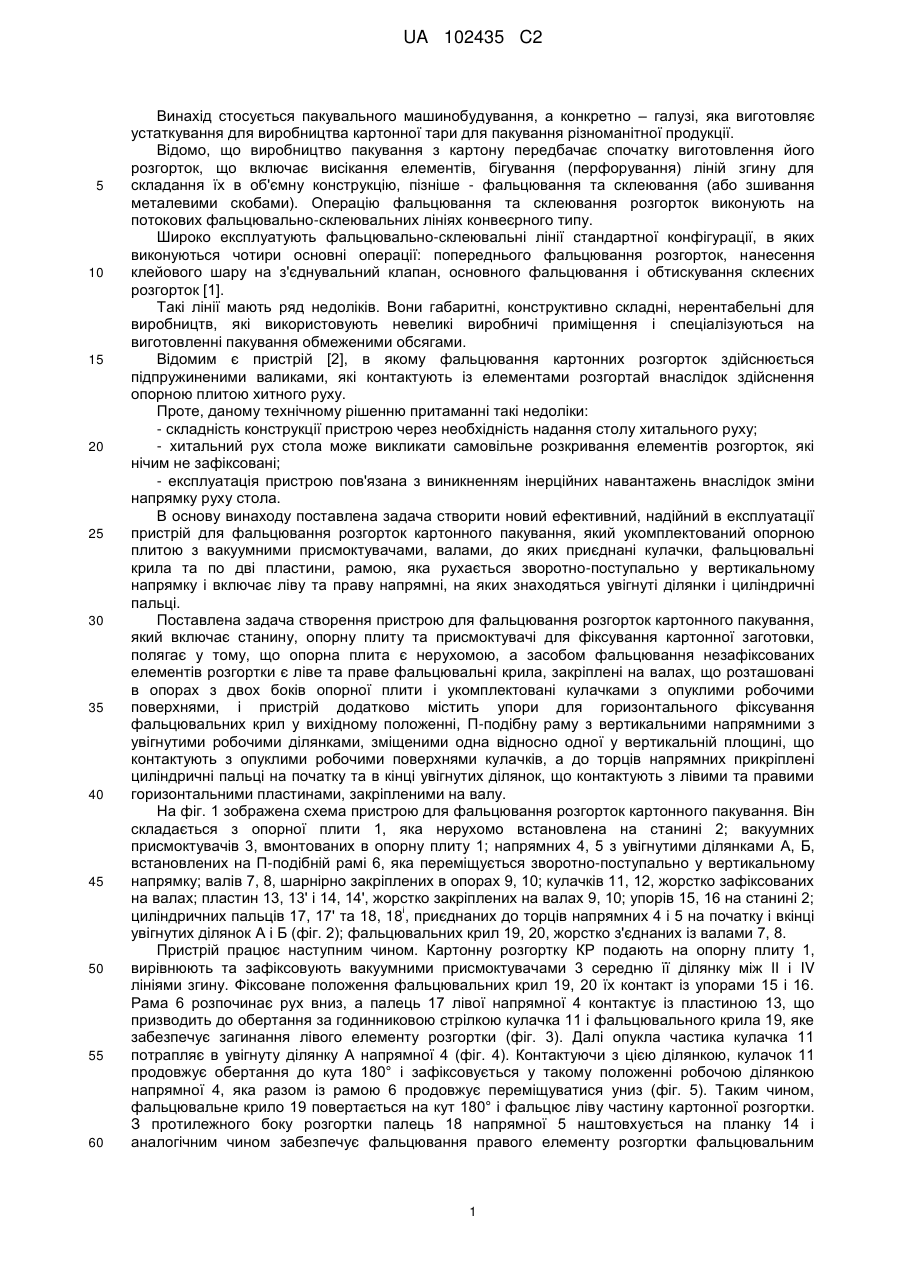

Реферат: Пристрій для фальцювання розгорток картонного пакування призначений для впровадження на підприємствах, які спеціалізуються на виготовленні картонної тари для пакування промислової і продовольчої продукції. Він складається зі станини, опорної плити з присмоктувачами для фіксування картонної заготовки, валів, встановлених з двох боків опорної плити, на яких закріплені кулачки, фальцювальні крила та по дві пластини, а також рами, яка рухається зворотно-поступально у вертикальному напрямку і на якій знаходяться ліва та права напрямні з увігнутими ділянками і циліндричними пальцями. UA 102435 C2 (12) UA 102435 C2 UA 102435 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а конкретно – галузі, яка виготовляє устаткування для виробництва картонної тари для пакування різноманітної продукції. Відомо, що виробництво пакування з картону передбачає спочатку виготовлення його розгорток, що включає висікання елементів, бігування (перфорування) ліній згину для складання їх в об'ємну конструкцію, пізніше - фальцювання та склеювання (або зшивання металевими скобами). Операцію фальцювання та склеювання розгорток виконують на потокових фальцювально-склеювальних лініях конвеєрного типу. Широко експлуатують фальцювально-склеювальні лінії стандартної конфігурації, в яких виконуються чотири основні операції: попереднього фальцювання розгорток, нанесення клейового шару на з'єднувальний клапан, основного фальцювання і обтискування склеєних розгорток [1]. Такі лінії мають ряд недоліків. Вони габаритні, конструктивно складні, нерентабельні для виробництв, які використовують невеликі виробничі приміщення і спеціалізуються на виготовленні пакування обмеженими обсягами. Відомим є пристрій [2], в якому фальцювання картонних розгорток здійснюється підпружиненими валиками, які контактують із елементами розгортай внаслідок здійснення опорною плитою хитного руху. Проте, даному технічному рішенню притаманні такі недоліки: - складність конструкції пристрою через необхідність надання столу хитального руху; - хитальний рух стола може викликати самовільне розкривання елементів розгорток, які нічим не зафіксовані; - експлуатація пристрою пов'язана з виникненням інерційних навантажень внаслідок зміни напрямку руху стола. В основу винаходу поставлена задача створити новий ефективний, надійний в експлуатації пристрій для фальцювання розгорток картонного пакування, який укомплектований опорною плитою з вакуумними присмоктувачами, валами, до яких приєднані кулачки, фальцювальні крила та по дві пластини, рамою, яка рухається зворотно-поступально у вертикальному напрямку і включає ліву та праву напрямні, на яких знаходяться увігнуті ділянки і циліндричні пальці. Поставлена задача створення пристрою для фальцювання розгорток картонного пакування, який включає станину, опорну плиту та присмоктувачі для фіксування картонної заготовки, полягає у тому, що опорна плита є нерухомою, а засобом фальцювання незафіксованих елементів розгортки є ліве та праве фальцювальні крила, закріплені на валах, що розташовані в опорах з двох боків опорної плити і укомплектовані кулачками з опуклими робочими поверхнями, і пристрій додатково містить упори для горизонтального фіксування фальцювальних крил у вихідному положенні, П-подібну раму з вертикальними напрямними з увігнутими робочими ділянками, зміщеними одна відносно одної у вертикальній площині, що контактують з опуклими робочими поверхнями кулачків, а до торців напрямних прикріплені циліндричні пальці на початку та в кінці увігнутих ділянок, що контактують з лівими та правими горизонтальними пластинами, закріпленими на валу. На фіг. 1 зображена схема пристрою для фальцювання розгорток картонного пакування. Він складається з опорної плити 1, яка нерухомо встановлена на станині 2; вакуумних присмоктувачів 3, вмонтованих в опорну плиту 1; напрямних 4, 5 з увігнутими ділянками А, Б, встановлених на П-подібній рамі 6, яка переміщується зворотно-поступально у вертикальному напрямку; валів 7, 8, шарнірно закріплених в опорах 9, 10; кулачків 11, 12, жорстко зафіксованих на валах; пластин 13, 13' і 14, 14', жорстко закріплених на валах 9, 10; упорів 15, 16 на станині 2; і циліндричних пальців 17, 17' та 18, 18 , приєднаних до торців напрямних 4 і 5 на початку і вкінці увігнутих ділянок А і Б (фіг. 2); фальцювальних крил 19, 20, жорстко з'єднаних із валами 7, 8. Пристрій працює наступним чином. Картонну розгортку КР подають на опорну плиту 1, вирівнюють та зафіксовують вакуумними присмоктувачами 3 середню її ділянку між ІІ і IV лініями згину. Фіксоване положення фальцювальних крил 19, 20 їх контакт із упорами 15 і 16. Рама 6 розпочинає рух вниз, а палець 17 лівої напрямної 4 контактує із пластиною 13, що призводить до обертання за годинниковою стрілкою кулачка 11 і фальцювального крила 19, яке забезпечує загинання лівого елементу розгортки (фіг. 3). Далі опукла частика кулачка 11 потрапляє в увігнуту ділянку А напрямної 4 (фіг. 4). Контактуючи з цією ділянкою, кулачок 11 продовжує обертання до кута 180° і зафіксовується у такому положенні робочою ділянкою напрямної 4, яка разом із рамою 6 продовжує переміщуватися униз (фіг. 5). Таким чином, фальцювальне крило 19 повертається на кут 180° і фальцює ліву частину картонної розгортки. З протилежного боку розгортки палець 18 напрямної 5 наштовхується на планку 14 і аналогічним чином забезпечує фальцювання правого елементу розгортки фальцювальним 1 UA 102435 C2 5 крилом 20 (фіг. 6). Після завершення фальцювання розгортки КР рама 6 рухається вверх у і і початкове положення (фіг. 7). Пластини 13', 14 наштовхуються на пальці 17'5 18 , контактують із увігнутими ділянками А, Б напрямних 5, 6, повертають у вихідне положення спочатку кулачок 12 і фальцювальне крило 20, потім - кулачок 11 і фальцювальне крило 19. Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. - К.: ИАЦ "Упаковка".-2004.-С. 425. 2. Патент № 86120 України, МПК В31 ВЗ/00, В31 В1/00, Бюл. № 6, 2009 р. -прототип. ФОРМУЛА ВИНАХОДУ 10 15 20 Пристрій для фальцювання розгорток картонного пакування, який включає станину, встановлену на ній опорну плиту, присмоктувачі для фіксування картонної заготовки та засоби фальцювання, який відрізняється тим, що опорна плита є нерухомою, а засобами фальцювання незафіксованих елементів картонної заготовки є ліве та праве фальцювальні крила, закріплені на валах, що розташовані в опорах з двох боків опорної плити і укомплектовані кулачками з опуклими робочими поверхнями, станина містить упори для горизонтального фіксування фальцювальних крил у вихідному положенні, П-подібну раму з вертикальними напрямними, що містять увігнуті робочі ділянки, зміщені одна відносно одної у вертикальній площині, що мають можливість контакту з опуклими робочими поверхнями кулачків, а до торців напрямних прикріплені циліндричні пальці на початку та в кінці увігнутих ділянок, що мають можливість контакту з лівими та правими горизонтальними пластинами, закріпленими на валах. 2 UA 102435 C2 3 UA 102435 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
