Індикатор магнітного впливу

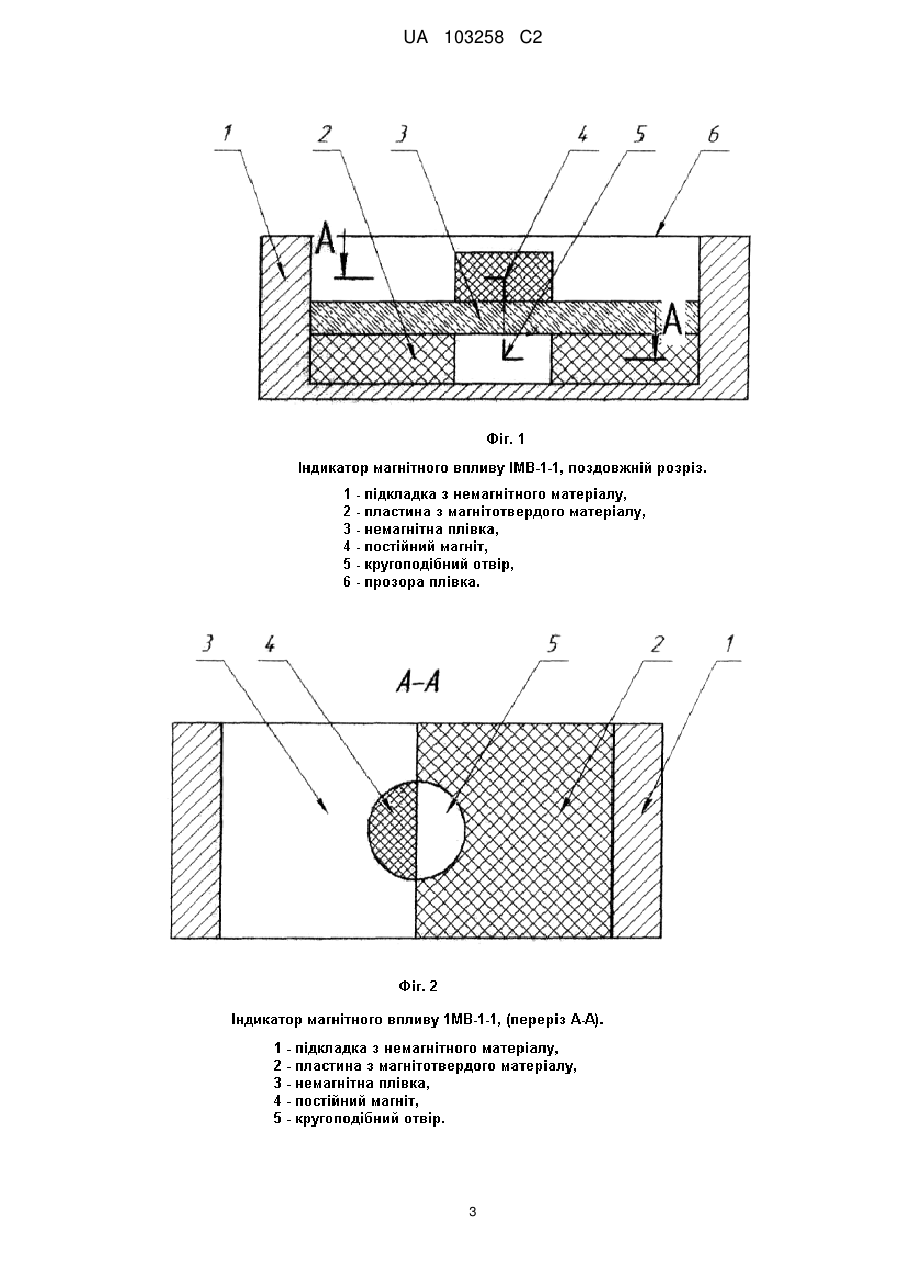

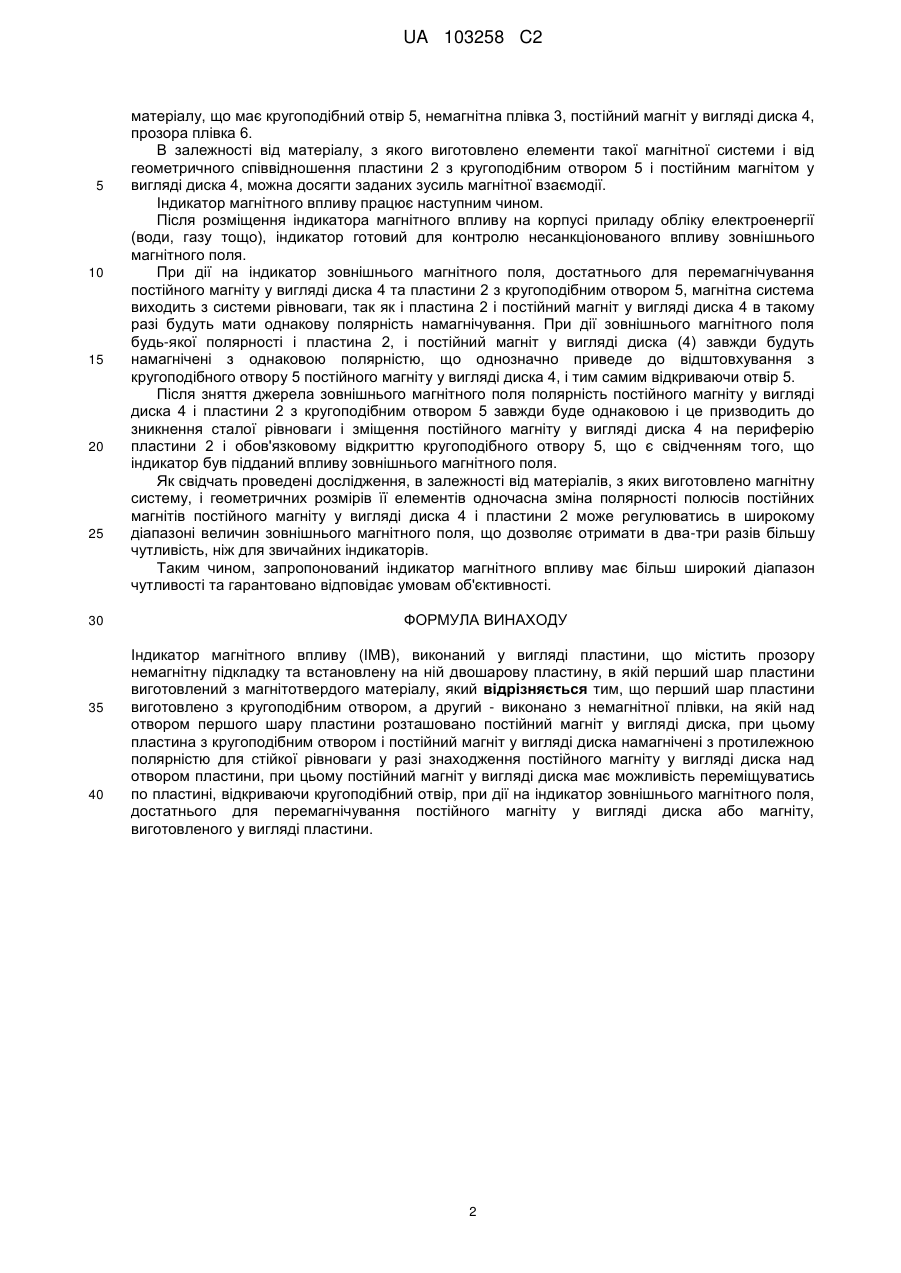

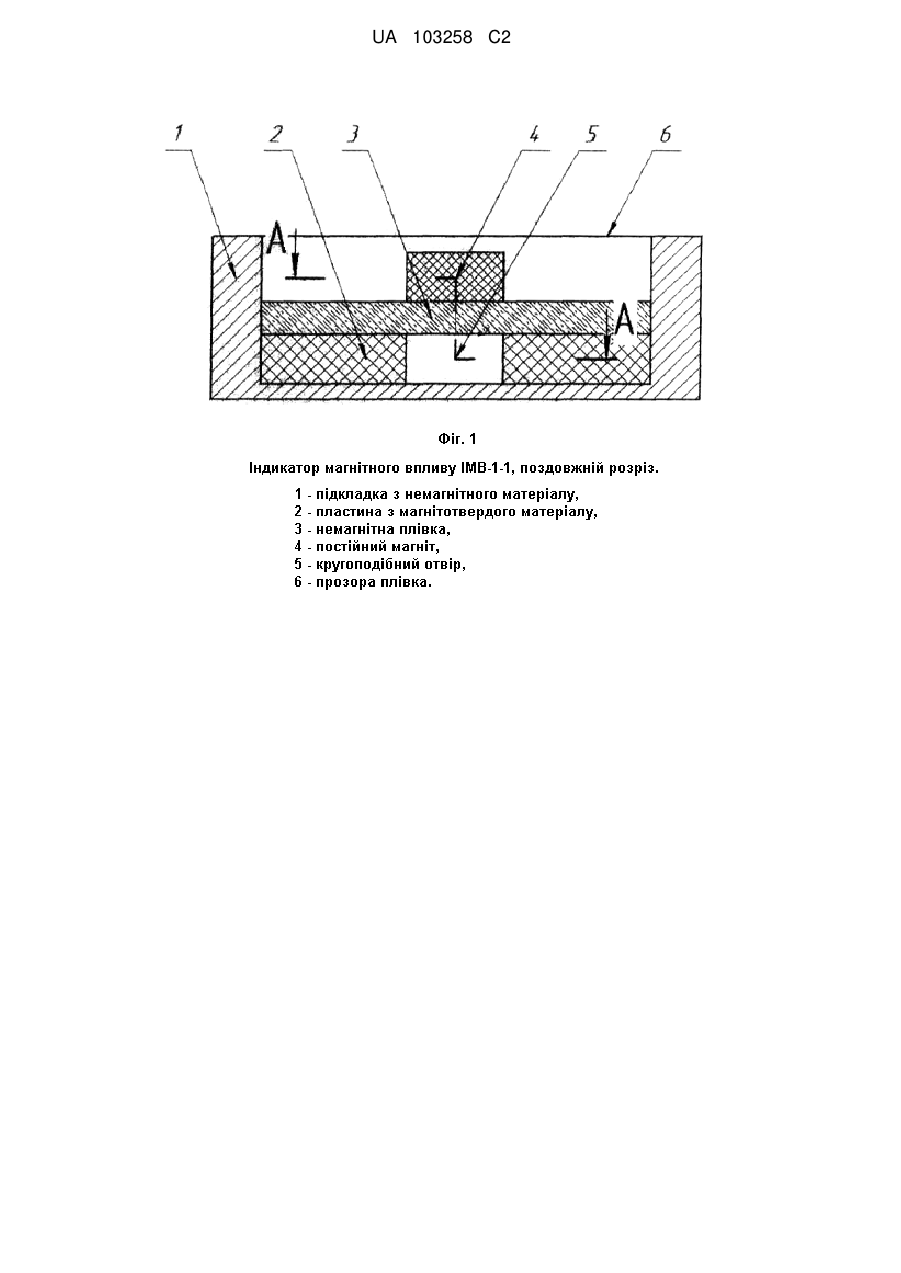

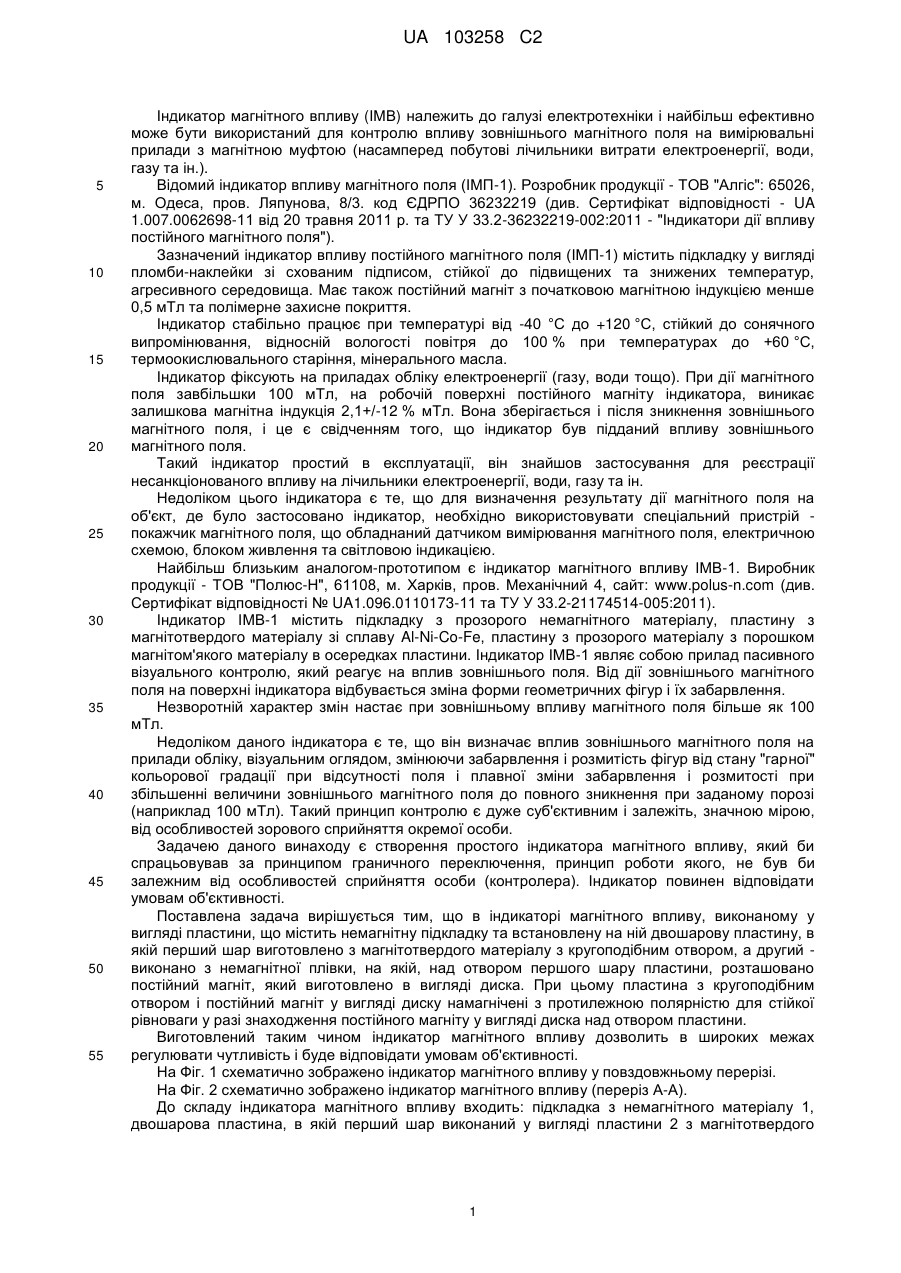

Реферат: Індикатор магнітного впливу (ІМВ) належить до галузі електротехніки і найбільш ефективно може бути використаний для контролю впливу зовнішнього магнітного поля на лічильники електроенергії (води та газу). Індикатор магнітного впливу (ІМВ) містить прозору немагнітну підкладку, двошарову пластину, в якій перший шар пластини виготовлено з магнітотвердого матеріалу з кругоподібним отвором, а другий - виконано з немагнітної плівки, на якій над отвором встановлено постійний магніт, виготовлений у вигляді диска. При цьому пластина з кругоподібним отвором і постійний магніт у вигляді диска намагнічені з протилежною полярністю для стійкої рівноваги у разі знаходження постійного магніту над отвором пластини. При цьому постійний магніт у вигляді диска має можливість переміщуватись по пластині, відкриваючи кругоподібний отвір, при дії на індикатор зовнішнього магнітного поля, достатнього для перемагнічування постійного магніту у вигляді диска або магніту, виготовленого у вигляді пластини. Індикатор магнітного впливу (ІМВ) дозволяє забезпечити задану чутливість та відповідає умовам об'єктивності. UA 103258 C2 (12) UA 103258 C2 UA 103258 C2 5 10 15 20 25 30 35 40 45 50 55 Індикатор магнітного впливу (ІМВ) належить до галузі електротехніки і найбільш ефективно може бути використаний для контролю впливу зовнішнього магнітного поля на вимірювальні прилади з магнітною муфтою (насамперед побутові лічильники витрати електроенергії, води, газу та ін.). Відомий індикатор впливу магнітного поля (ІМП-1). Розробник продукції - ТОВ "Алгіс": 65026, м. Одеса, пров. Ляпунова, 8/3. код ЄДРПО 36232219 (див. Сертифікат відповідності - UA 1.007.0062698-11 від 20 травня 2011 р. та ТУ У 33.2-36232219-002:2011 - "Індикатори дії впливу постійного магнітного поля"). Зазначений індикатор впливу постійного магнітного поля (ІМП-1) містить підкладку у вигляді пломби-наклейки зі схованим підписом, стійкої до підвищених та знижених температур, агресивного середовища. Має також постійний магніт з початковою магнітною індукцією менше 0,5 мТл та полімерне захисне покриття. Індикатор стабільно працює при температурі від -40 °С до +120 °C, стійкий до сонячного випромінювання, відносній вологості повітря до 100 % при температурах до +60 °C, термоокислювального старіння, мінерального масла. Індикатор фіксують на приладах обліку електроенергії (газу, води тощо). При дії магнітного поля завбільшки 100 мТл, на робочій поверхні постійного магніту індикатора, виникає залишкова магнітна індукція 2,1+/-12 % мТл. Вона зберігається і після зникнення зовнішнього магнітного поля, і це є свідченням того, що індикатор був підданий впливу зовнішнього магнітного поля. Такий індикатор простий в експлуатації, він знайшов застосування для реєстрації несанкціонованого впливу на лічильники електроенергії, води, газу та ін. Недоліком цього індикатора є те, що для визначення результату дії магнітного поля на об'єкт, де було застосовано індикатор, необхідно використовувати спеціальний пристрій покажчик магнітного поля, що обладнаний датчиком вимірювання магнітного поля, електричною схемою, блоком живлення та світловою індикацією. Найбільш близьким аналогом-прототипом є індикатор магнітного впливу ІМВ-1. Виробник продукції - ТОВ "Полюс-Н", 61108, м. Харків, пров. Механічний 4, сайт: www.polus-n.com (див. Сертифікат відповідності № UA1.096.0110173-11 та ТУ У 33.2-21174514-005:2011). Індикатор ІМВ-1 містить підкладку з прозорого немагнітного матеріалу, пластину з магнітотвердого матеріалу зі сплаву Al-Ni-Co-Fe, пластину з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках пластини. Індикатор ІМВ-1 являє собою прилад пасивного візуального контролю, який реагує на вплив зовнішнього поля. Від дії зовнішнього магнітного поля на поверхні індикатора відбувається зміна форми геометричних фігур і їх забарвлення. Незворотній характер змін настає при зовнішньому впливу магнітного поля більше як 100 мТл. Недоліком даного індикатора є те, що він визначає вплив зовнішнього магнітного поля на прилади обліку, візуальним оглядом, змінюючи забарвлення і розмитість фігур від стану "гарної" кольорової градації при відсутності поля і плавної зміни забарвлення і розмитості при збільшенні величини зовнішнього магнітного поля до повного зникнення при заданому порозі (наприклад 100 мТл). Такий принцип контролю є дуже суб'єктивним і залежіть, значною мірою, від особливостей зорового сприйняття окремої особи. Задачею даного винаходу є створення простого індикатора магнітного впливу, який би спрацьовував за принципом граничного переключення, принцип роботи якого, не був би залежним від особливостей сприйняття особи (контролера). Індикатор повинен відповідати умовам об'єктивності. Поставлена задача вирішується тим, що в індикаторі магнітного впливу, виконаному у вигляді пластини, що містить немагнітну підкладку та встановлену на ній двошарову пластину, в якій перший шар виготовлено з магнітотвердого матеріалу з кругоподібним отвором, а другий виконано з немагнітної плівки, на якій, над отвором першого шару пластини, розташовано постійний магніт, який виготовлено в вигляді диска. При цьому пластина з кругоподібним отвором і постійний магніт у вигляді диску намагнічені з протилежною полярністю для стійкої рівноваги у разі знаходження постійного магніту у вигляді диска над отвором пластини. Виготовлений таким чином індикатор магнітного впливу дозволить в широких межах регулювати чутливість і буде відповідати умовам об'єктивності. На Фіг. 1 схематично зображено індикатор магнітного впливу у повздовжньому перерізі. На Фіг. 2 схематично зображено індикатор магнітного впливу (переріз А-А). До складу індикатора магнітного впливу входить: підкладка з немагнітного матеріалу 1, двошарова пластина, в якій перший шар виконаний у вигляді пластини 2 з магнітотвердого 1 UA 103258 C2 5 10 15 20 25 30 35 40 матеріалу, що має кругоподібний отвір 5, немагнітна плівка 3, постійний магніт у вигляді диска 4, прозора плівка 6. В залежності від матеріалу, з якого виготовлено елементи такої магнітної системи і від геометричного співвідношення пластини 2 з кругоподібним отвором 5 і постійним магнітом у вигляді диска 4, можна досягти заданих зусиль магнітної взаємодії. Індикатор магнітного впливу працює наступним чином. Після розміщення індикатора магнітного впливу на корпусі приладу обліку електроенергії (води, газу тощо), індикатор готовий для контролю несанкціонованого впливу зовнішнього магнітного поля. При дії на індикатор зовнішнього магнітного поля, достатнього для перемагнічування постійного магніту у вигляді диска 4 та пластини 2 з кругоподібним отвором 5, магнітна система виходить з системи рівноваги, так як і пластина 2 і постійний магніт у вигляді диска 4 в такому разі будуть мати однакову полярність намагнічування. При дії зовнішнього магнітного поля будь-якої полярності і пластина 2, і постійний магніт у вигляді диска (4) завжди будуть намагнічені з однаковою полярністю, що однозначно приведе до відштовхування з кругоподібного отвору 5 постійного магніту у вигляді диска 4, і тим самим відкриваючи отвір 5. Після зняття джерела зовнішнього магнітного поля полярність постійного магніту у вигляді диска 4 і пластини 2 з кругоподібним отвором 5 завжди буде однаковою і це призводить до зникнення сталої рівноваги і зміщення постійного магніту у вигляді диска 4 на периферію пластини 2 і обов'язковому відкриттю кругоподібного отвору 5, що є свідченням того, що індикатор був підданий впливу зовнішнього магнітного поля. Як свідчать проведені дослідження, в залежності від матеріалів, з яких виготовлено магнітну систему, і геометричних розмірів її елементів одночасна зміна полярності полюсів постійних магнітів постійного магніту у вигляді диска 4 і пластини 2 може регулюватись в широкому діапазоні величин зовнішнього магнітного поля, що дозволяє отримати в два-три разів більшу чутливість, ніж для звичайних індикаторів. Таким чином, запропонований індикатор магнітного впливу має більш широкий діапазон чутливості та гарантовано відповідає умовам об'єктивності. ФОРМУЛА ВИНАХОДУ Індикатор магнітного впливу (ІМВ), виконаний у вигляді пластини, що містить прозору немагнітну підкладку та встановлену на ній двошарову пластину, в якій перший шар пластини виготовлений з магнітотвердого матеріалу, який відрізняється тим, що перший шар пластини виготовлено з кругоподібним отвором, а другий - виконано з немагнітної плівки, на якій над отвором першого шару пластини розташовано постійний магніт у вигляді диска, при цьому пластина з кругоподібним отвором і постійний магніт у вигляді диска намагнічені з протилежною полярністю для стійкої рівноваги у разі знаходження постійного магніту у вигляді диска над отвором пластини, при цьому постійний магніт у вигляді диска має можливість переміщуватись по пластині, відкриваючи кругоподібний отвір, при дії на індикатор зовнішнього магнітного поля, достатнього для перемагнічування постійного магніту у вигляді диска або магніту, виготовленого у вигляді пластини. 2 UA 103258 C2 3 UA 103258 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
