Відцентрова машина для розсівання мінеральних добрив

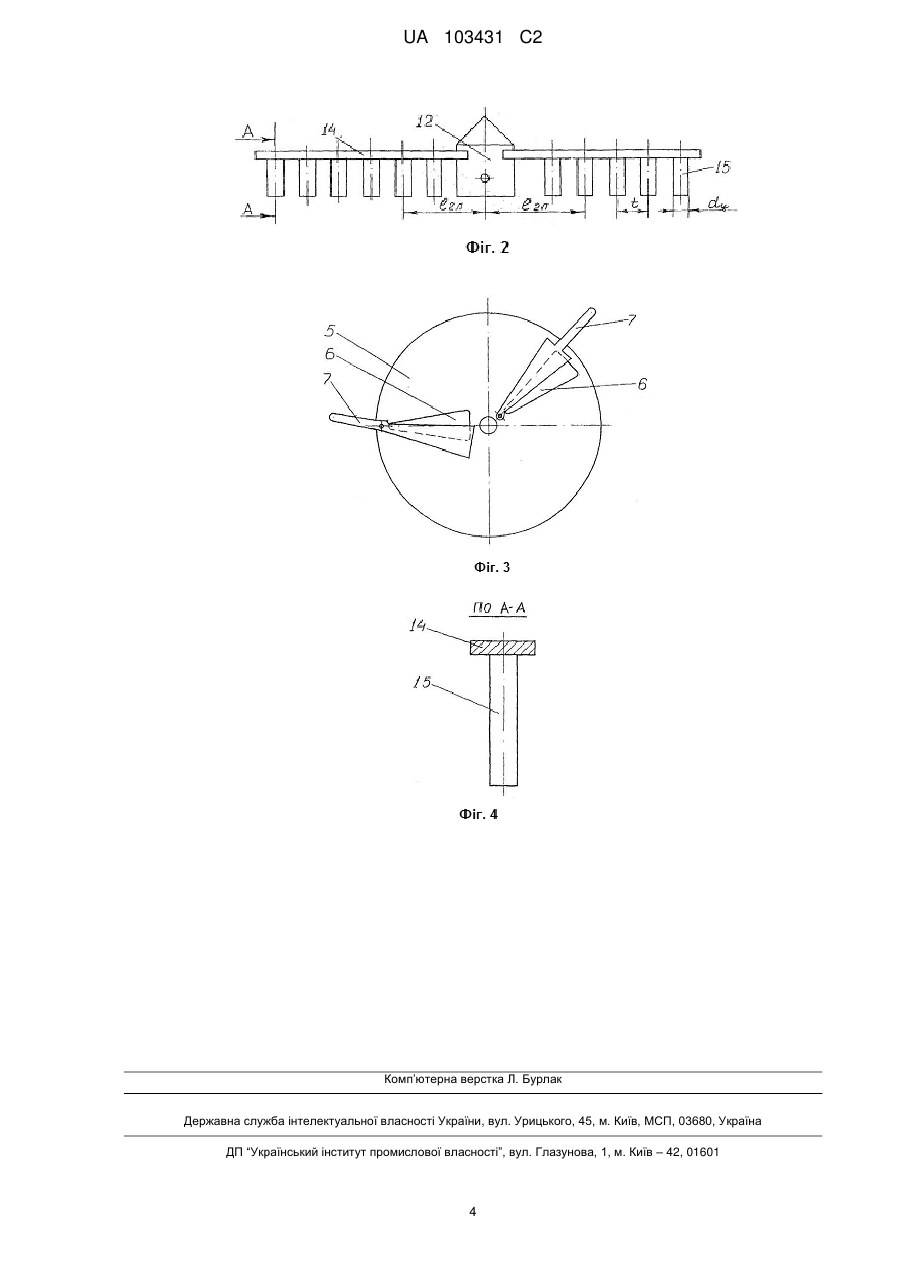

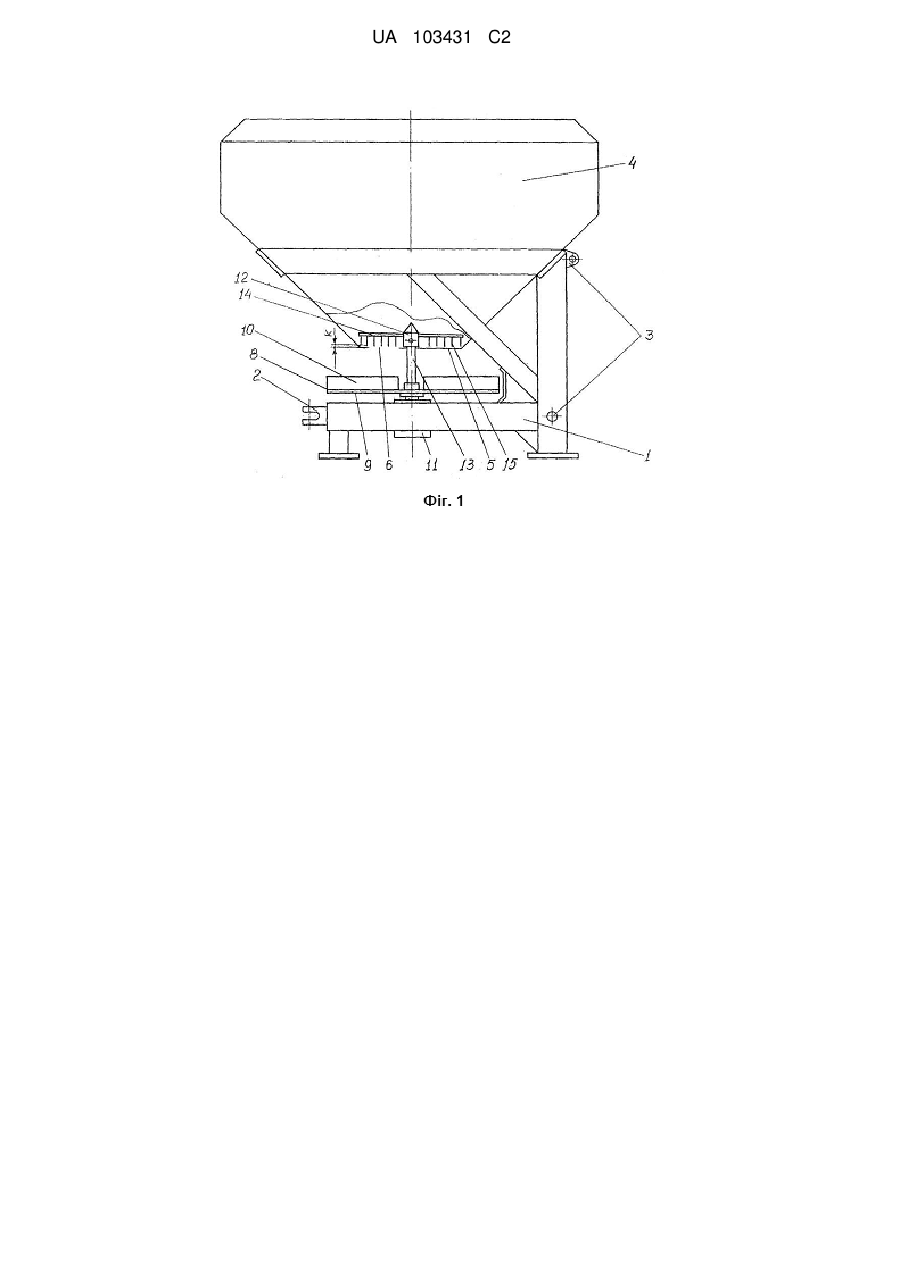

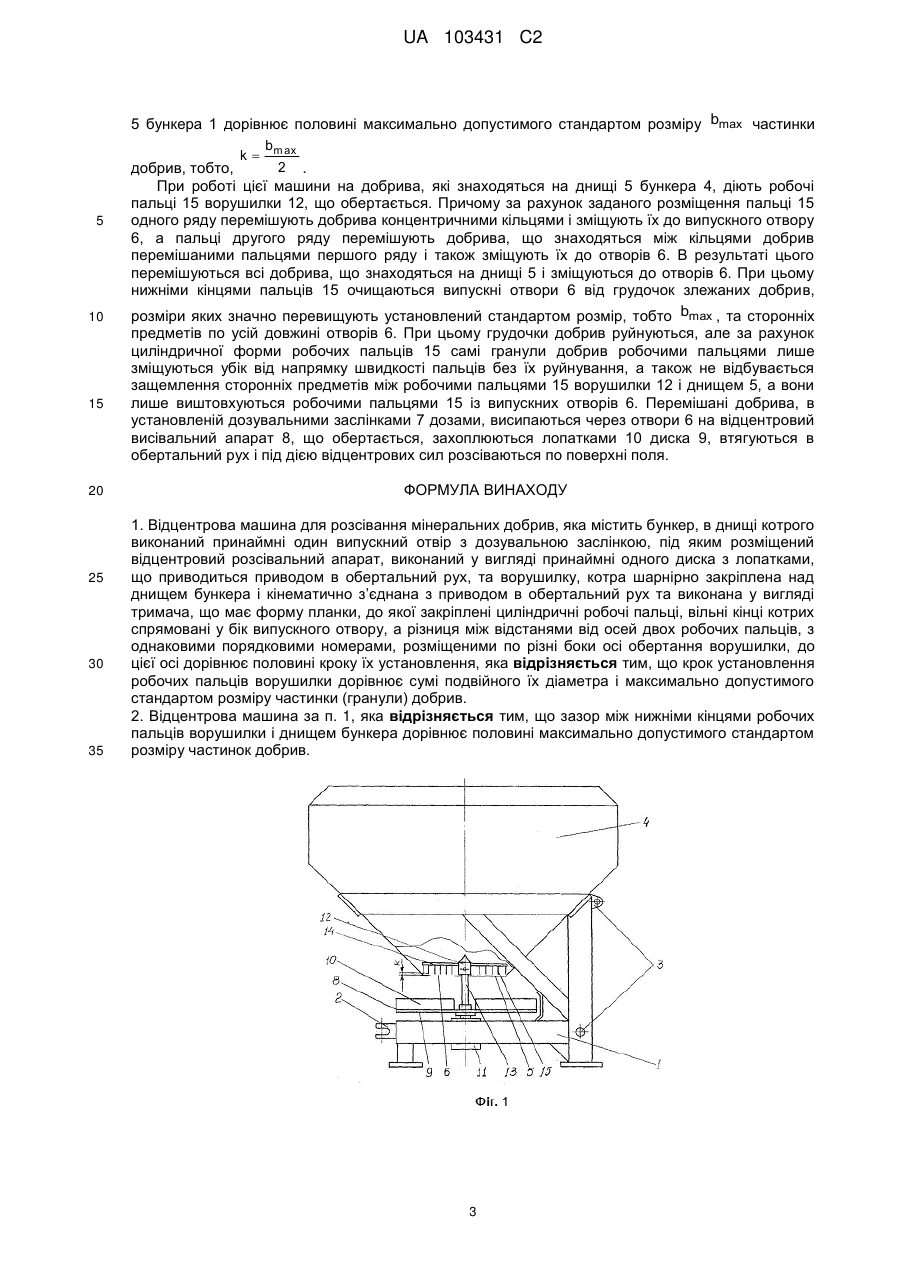

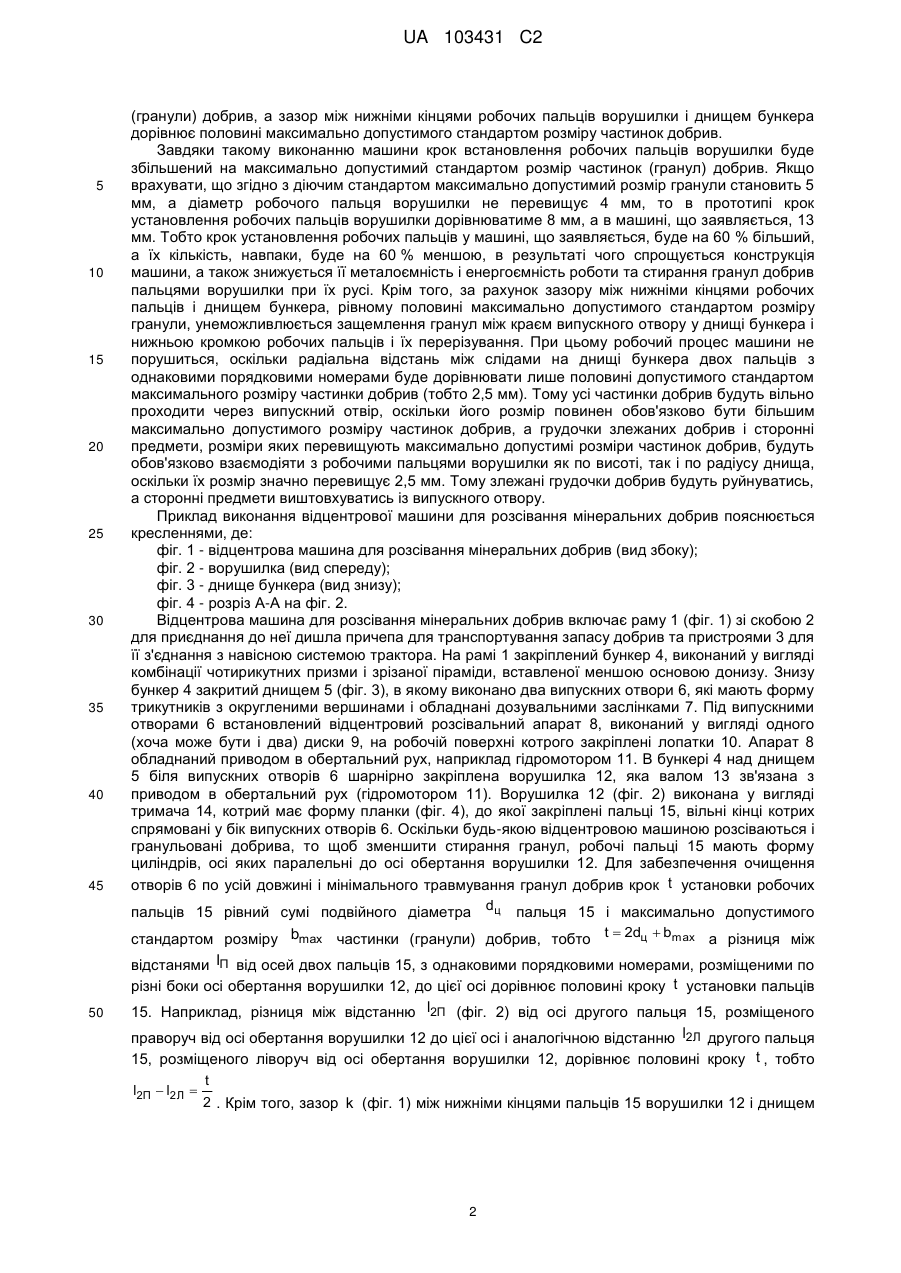

Реферат: Відцентрова машина для розсівання мінеральних добрив належить до галузі сільськогосподарського машинобудування. Відцентрова машина містить бункер, в днищі котрого виконаний принаймні один випускний отвір з дозувальною заслінкою, під яким розміщений відцентровий розсівальний апарат, виконаний у вигляді принаймні одного диска з лопатками і обладнаний приводом в обертальний рух, та ворушилку, котра шарнірно закріплена над днищем бункера біля випускного отвору і з′єднана з приводом в обертальний рух. Ворушилка виконана у вигляді тримача, до котрого закріплені пальці, вільні кінці яких спрямовані у бік випускного отвору. Тримач ворушилки має форму планки, а пальці - циліндрів, осі яких паралельні до осі обертання ворушилки і встановлені з кроком рівним сумі подвійного діаметра пальця і максимально допустимого стандартом розміру частинки (гранули) добрив, а різниця між відстанями від осей двох пальців, з однаковими номерами, розміщеними по різні боки осі обертання ворушилки, до цієї осі дорівнює половині кроку їх установки. При цьому зазор між нижніми кінцями пальців ворушили і днищем бункера дорівнює половині максимально допустимого стандартом розміру частинки добрив. Нова конструкція приводить до зменшення защемлення сторонніх предметів і гранул добрив між днищем бункера і ворушилкою, що забезпечує підвищення надійності конструкції машини і зменшення пошкодження гранул добрив. UA 103431 C2 (12) UA 103431 C2 UA 103431 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для розсівання мінеральних добрив по поверхні ґрунту. Відома відцентрова машина для розсівання мінеральних добрив, яка включає бункер, в днищі котрого виконаний принаймні один випускний отвір з дозувальною заслінкою, під яким розміщений відцентровий розсівальний апарат, виконаний у вигляді принаймні одного відцентрового диска та ворушилка, котра виконана у вигляді г-подібних стержнів, одна частина яких розміщена горизонтально і закріплена до механізму приводу в обертальний рух, а друга їх частина виконана у вигляді робочих пальців, спрямованих у бік випускного отвору (патент DЕ 102004004711, ФРГ, А01С 17/00). При роботі цієї машини добрива висипаються із бункера через випускний отвір, розмір якого повинен бути не меншим максимально допустимого стандартом розміру частинок добрив, а при попаданні у випускний отвір грудочок злежаних добрив або сторонніх предметів більших розмірів, ніж допустимі розміри частинок добрив він забивається, але протягом одного оберту ворушилки випускний отвір очищається її робочими пальцями від цих крупних предметів. При цьому грудочки добрив і пустотні склепіння над випускним отвором руйнуються, чим забезпечується рівномірне висипання добрив із бункера і їх рівномірне розсівання по поверхні поля. Однак ця сівалка має і суттєві недоліки. Так її ворушилка складна за конструкцією, оскільки кожний г-подібний стержень горизонтальною частиною індивідуально зв'язаний з механізмом приводу, а також ворушилка енергоємна, так як горизонтальна частина кожного її стержня продавлює собі шлях у середовищі стиснутих у бункері мінеральних добрив, а також має місце підвищене пошкодження (стирання) частинок добрив цими частинами стержнів з утворенням шкідливої пиловидної фракції, оскільки вона уноситься вітром, а при підживленні рослин і осідає на їх листі, викликаючи опіки. Відома також відцентрова машина для розсівання мінеральних добрив, яка містить бункер, в днищі котрого виконаний принаймні один випускний отвір з дозувальною заслінкою, під яким розміщений відцентровий розсівальний апарат, виконаний принаймні з одного диска з лопатками і обладнаного приводом в обертальний рух, та ворушилка, котра шарнірно закріплена над днищем бункера і кінематично з'єднана з приводом в обертальний рух та виконана у вигляді тримача, що має форму планки, до якої закріплені циліндричні робочі пальці, вільні кінці котрих спрямовані у бік випускного отвору і встановлені з кроком, рівним подвоєному їх діаметру, а різниця між відстанями від осей двох з однаковими порядковими номерами пальців, розміщених по різні боки від осі обертання ворушилки, до цієї осі дорівнює половині кроку їх установки (заявка а 200511557 від 05.12.2005, Україна, МПК А01С 17/00). Ця машина є найближчим аналогом і прийнята за прототип. Робочий процес цієї машини аналогічний до попередньої, але виконання ворушилки у вигляді тримача-планки, до якого закріплені робочі пальці забезпечує спрощення її конструкції та металомісткості, а також забезпечує значне зниження енергоємності її роботи і зменшення стирання частинок добрив, оскільки лише два кінці тримача продавлюють собі шлях у середовищі стиснутих добрив, що знаходяться в бункері. Однак конструкція і цієї машини невиправдано ускладнена, оскільки її ворушилка має зайву кількість робочих пальців, що обумовлює підвищену металомісткість і енергоємність роботи та надмірне стирання частинок добрив зайвими робочими пальцями, а також через відсутність необхідного зазору між нижніми кінцями робочих пальців і днищем бункера відбувається перерізування, як ножицями, гранул добрив, які знаходяться у випускному отворі і защемляються між його краєм і нижньою кромкою робочих пальців. Задачею винаходу є спрощення конструкції, зниження металомісткості і енергоємності роботи машини та зменшення пошкодження частинок добрив. Поставлена задача вирішується завдяки тому, що у відцентровій машині для розсівання мінеральних добрив, яка містить бункер, в днищі котрого виконаний принаймні один випускний отвір з дозувальною заслінкою, під яким розміщений відцентровий розсівальний апарат, виконаний у вигляді принаймні одного диска з лопатками і обладнаного приводом в обертальний рух, та ворушилку, котра шарнірно закріплена над днищем бункера і кінематично зв'язана з приводом в обертальний рух та виконана у вигляді тримача, що має форму планки, до якої закріплені циліндричні робочі пальці, вільні кінці котрих спрямовані у бік випускного отвору, а різниця між відстанями від осей двох робочих пальців, з однаковими порядковими номерами, розміщеними по різні боки осі обертання ворушилки, до цієї осі дорівнює половині кроку їх установлення, відповідно до винаходу, крок установлення робочих пальців ворушилки рівний сумі подвійного їх діаметра та максимально допустимого стандартом розміру частинки 1 UA 103431 C2 5 10 15 20 25 30 35 40 45 50 (гранули) добрив, а зазор між нижніми кінцями робочих пальців ворушилки і днищем бункера дорівнює половині максимально допустимого стандартом розміру частинок добрив. Завдяки такому виконанню машини крок встановлення робочих пальців ворушилки буде збільшений на максимально допустимий стандартом розмір частинок (гранул) добрив. Якщо врахувати, що згідно з діючим стандартом максимально допустимий розмір гранули становить 5 мм, а діаметр робочого пальця ворушилки не перевищує 4 мм, то в прототипі крок установлення робочих пальців ворушилки дорівнюватиме 8 мм, а в машині, що заявляється, 13 мм. Тобто крок установлення робочих пальців у машині, що заявляється, буде на 60 % більший, а їх кількість, навпаки, буде на 60 % меншою, в результаті чого спрощується конструкція машини, а також знижується її металоємність і енергоємність роботи та стирання гранул добрив пальцями ворушилки при їх русі. Крім того, за рахунок зазору між нижніми кінцями робочих пальців і днищем бункера, рівному половині максимально допустимого стандартом розміру гранули, унеможливлюється защемлення гранул між краєм випускного отвору у днищі бункера і нижньою кромкою робочих пальців і їх перерізування. При цьому робочий процес машини не порушиться, оскільки радіальна відстань між слідами на днищі бункера двох пальців з однаковими порядковими номерами буде дорівнювати лише половині допустимого стандартом максимального розміру частинки добрив (тобто 2,5 мм). Тому усі частинки добрив будуть вільно проходити через випускний отвір, оскільки його розмір повинен обов'язково бути більшим максимально допустимого розміру частинок добрив, а грудочки злежаних добрив і сторонні предмети, розміри яких перевищують максимально допустимі розміри частинок добрив, будуть обов'язково взаємодіяти з робочими пальцями ворушилки як по висоті, так і по радіусу днища, оскільки їх розмір значно перевищує 2,5 мм. Тому злежані грудочки добрив будуть руйнуватись, а сторонні предмети виштовхуватись із випускного отвору. Приклад виконання відцентрової машини для розсівання мінеральних добрив пояснюється кресленнями, де: фіг. 1 - відцентрова машина для розсівання мінеральних добрив (вид збоку); фіг. 2 - ворушилка (вид спереду); фіг. 3 - днище бункера (вид знизу); фіг. 4 - розріз А-А на фіг. 2. Відцентрова машина для розсівання мінеральних добрив включає раму 1 (фіг. 1) зі скобою 2 для приєднання до неї дишла причепа для транспортування запасу добрив та пристроями 3 для її з'єднання з навісною системою трактора. На рамі 1 закріплений бункер 4, виконаний у вигляді комбінації чотирикутних призми і зрізаної піраміди, вставленої меншою основою донизу. Знизу бункер 4 закритий днищем 5 (фіг. 3), в якому виконано два випускних отвори 6, які мають форму трикутників з округленими вершинами і обладнані дозувальними заслінками 7. Під випускними отворами 6 встановлений відцентровий розсівальний апарат 8, виконаний у вигляді одного (хоча може бути і два) диски 9, на робочій поверхні котрого закріплені лопатки 10. Апарат 8 обладнаний приводом в обертальний рух, наприклад гідромотором 11. В бункері 4 над днищем 5 біля випускних отворів 6 шарнірно закріплена ворушилка 12, яка валом 13 зв'язана з приводом в обертальний рух (гідромотором 11). Ворушилка 12 (фіг. 2) виконана у вигляді тримача 14, котрий має форму планки (фіг. 4), до якої закріплені пальці 15, вільні кінці котрих спрямовані у бік випускних отворів 6. Оскільки будь-якою відцентровою машиною розсіваються і гранульовані добрива, то щоб зменшити стирання гранул, робочі пальці 15 мають форму циліндрів, осі яких паралельні до осі обертання ворушилки 12. Для забезпечення очищення отворів 6 по усій довжині і мінімального травмування гранул добрив крок t установки робочих пальців 15 рівний сумі подвійного діаметра dц пальця 15 і максимально допустимого стандартом розміру bmax частинки (гранули) добрив, тобто t  2dц  bmax а різниця між відстанями lП від осей двох пальців 15, з однаковими порядковими номерами, розміщеними по різні боки осі обертання ворушилки 12, до цієї осі дорівнює половині кроку t установки пальців 15. Наприклад, різниця між відстанню l2П (фіг. 2) від осі другого пальця 15, розміщеного праворуч від осі обертання ворушилки 12 до цієї осі і аналогічною відстанню l2Л другого пальця 15, розміщеного ліворуч від осі обертання ворушилки 12, дорівнює половині кроку t , тобто t l2П  l2Л  2 . Крім того, зазор k (фіг. 1) між нижніми кінцями пальців 15 ворушилки 12 і днищем 2 UA 103431 C2 5 10 15 20 25 30 35 5 бункера 1 дорівнює половині максимально допустимого стандартом розміру bmax частинки b k  max 2 . добрив, тобто, При роботі цієї машини на добрива, які знаходяться на днищі 5 бункера 4, діють робочі пальці 15 ворушилки 12, що обертається. Причому за рахунок заданого розміщення пальці 15 одного ряду перемішують добрива концентричними кільцями і зміщують їх до випускного отвору 6, а пальці другого ряду перемішують добрива, що знаходяться між кільцями добрив перемішаними пальцями першого ряду і також зміщують їх до отворів 6. В результаті цього перемішуються всі добрива, що знаходяться на днищі 5 і зміщуються до отворів 6. При цьому нижніми кінцями пальців 15 очищаються випускні отвори 6 від грудочок злежаних добрив, розміри яких значно перевищують установлений стандартом розмір, тобто bmax , та сторонніх предметів по усій довжині отворів 6. При цьому грудочки добрив руйнуються, але за рахунок циліндричної форми робочих пальців 15 самі гранули добрив робочими пальцями лише зміщуються убік від напрямку швидкості пальців без їх руйнування, а також не відбувається защемлення сторонніх предметів між робочими пальцями 15 ворушилки 12 і днищем 5, а вони лише виштовхуються робочими пальцями 15 із випускних отворів 6. Перемішані добрива, в установленій дозувальними заслінками 7 дозами, висипаються через отвори 6 на відцентровий висівальний апарат 8, що обертається, захоплюються лопатками 10 диска 9, втягуються в обертальний рух і під дією відцентрових сил розсіваються по поверхні поля. ФОРМУЛА ВИНАХОДУ 1. Відцентрова машина для розсівання мінеральних добрив, яка містить бункер, в днищі котрого виконаний принаймні один випускний отвір з дозувальною заслінкою, під яким розміщений відцентровий розсівальний апарат, виконаний у вигляді принаймні одного диска з лопатками, що приводиться приводом в обертальний рух, та ворушилку, котра шарнірно закріплена над днищем бункера і кінематично з’єднана з приводом в обертальний рух та виконана у вигляді тримача, що має форму планки, до якої закріплені циліндричні робочі пальці, вільні кінці котрих спрямовані у бік випускного отвору, а різниця між відстанями від осей двох робочих пальців, з однаковими порядковими номерами, розміщеними по різні боки осі обертання ворушилки, до цієї осі дорівнює половині кроку їх установлення, яка відрізняється тим, що крок установлення робочих пальців ворушилки дорівнює сумі подвійного їх діаметра і максимально допустимого стандартом розміру частинки (гранули) добрив. 2. Відцентрова машина за п. 1, яка відрізняється тим, що зазор між нижніми кінцями робочих пальців ворушилки і днищем бункера дорівнює половині максимально допустимого стандартом розміру частинок добрив. 3 UA 103431 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
