Спосіб комбінованої механо-хіміко-термічної обробки відновлення працездатності та отримання зносостійких шарів азотованих сталевих деталей
Номер патенту: 103476
Опубліковано: 25.12.2015
Автори: Михайлів Надія Петрівна, Кліміна Юлія Володимирівна, Герасимова Ольга В'ячеславівна, Клімін Володимир Володимирович, Харченко Володимир Володимирович, Костюк Євген Павлович, Кіндрачук Мирослав Васильович
Формула / Реферат
Спосіб комбінованої механо-хіміко-термічної обробки відновлення працездатнотні та отримання зносостійких шарів азотованих сталевих деталей, що включає азотування в середовищі аміаку при температурі 800-860 К, який відрізняється тим, що проводять попередню термомеханічну обробку виробів за допомогою об'ємної гарячої пластичної деформації металу деталі матрицею при температурі обробки 1220-1420 К з докритичним ступенем деформації ( 2,5-3,2 % ), що забезпечує перетворення крупнозернистої вихідної структури в модифіковану структуру високодисперсної будови, сприятливу до наступної хіміко-термічної обробки.
Текст

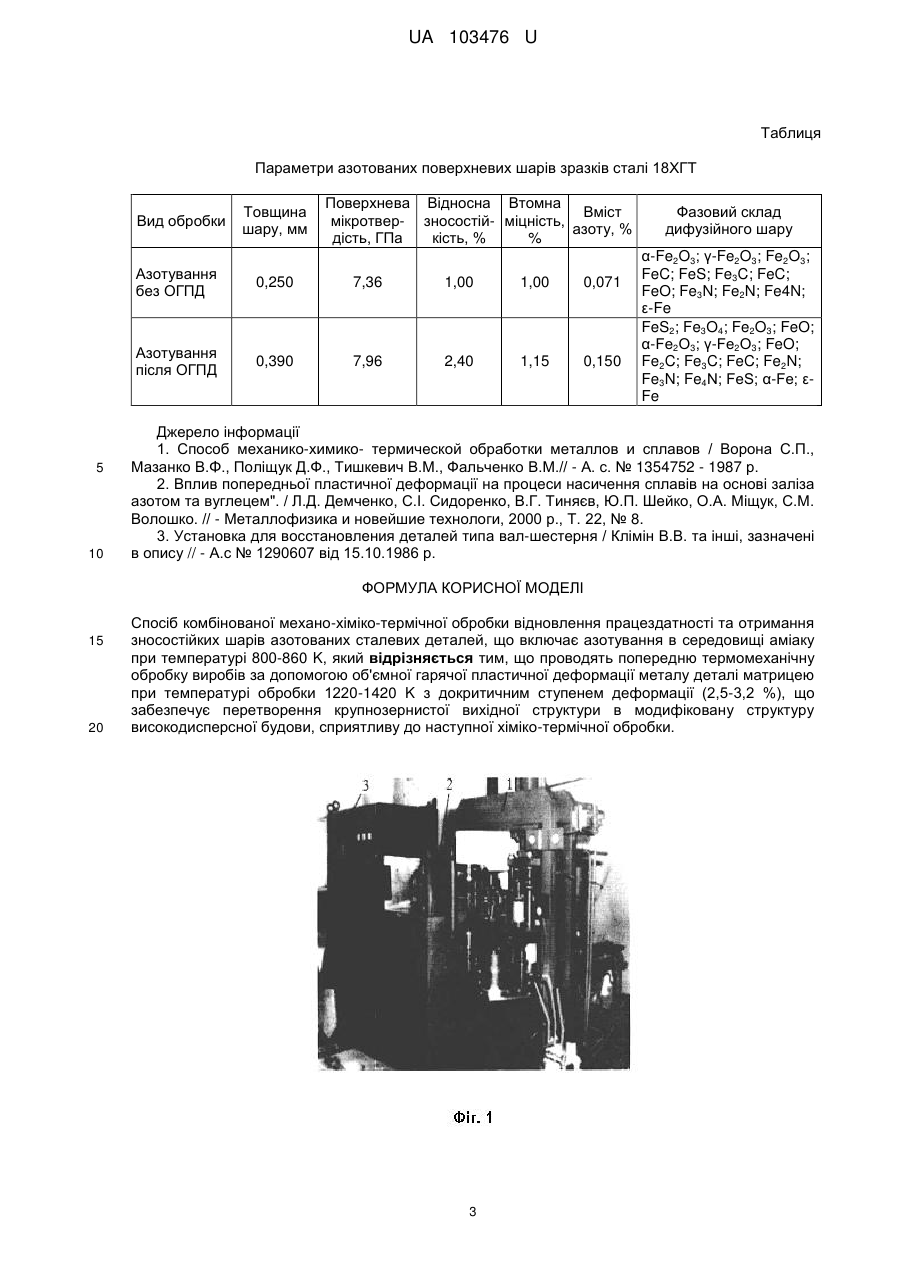

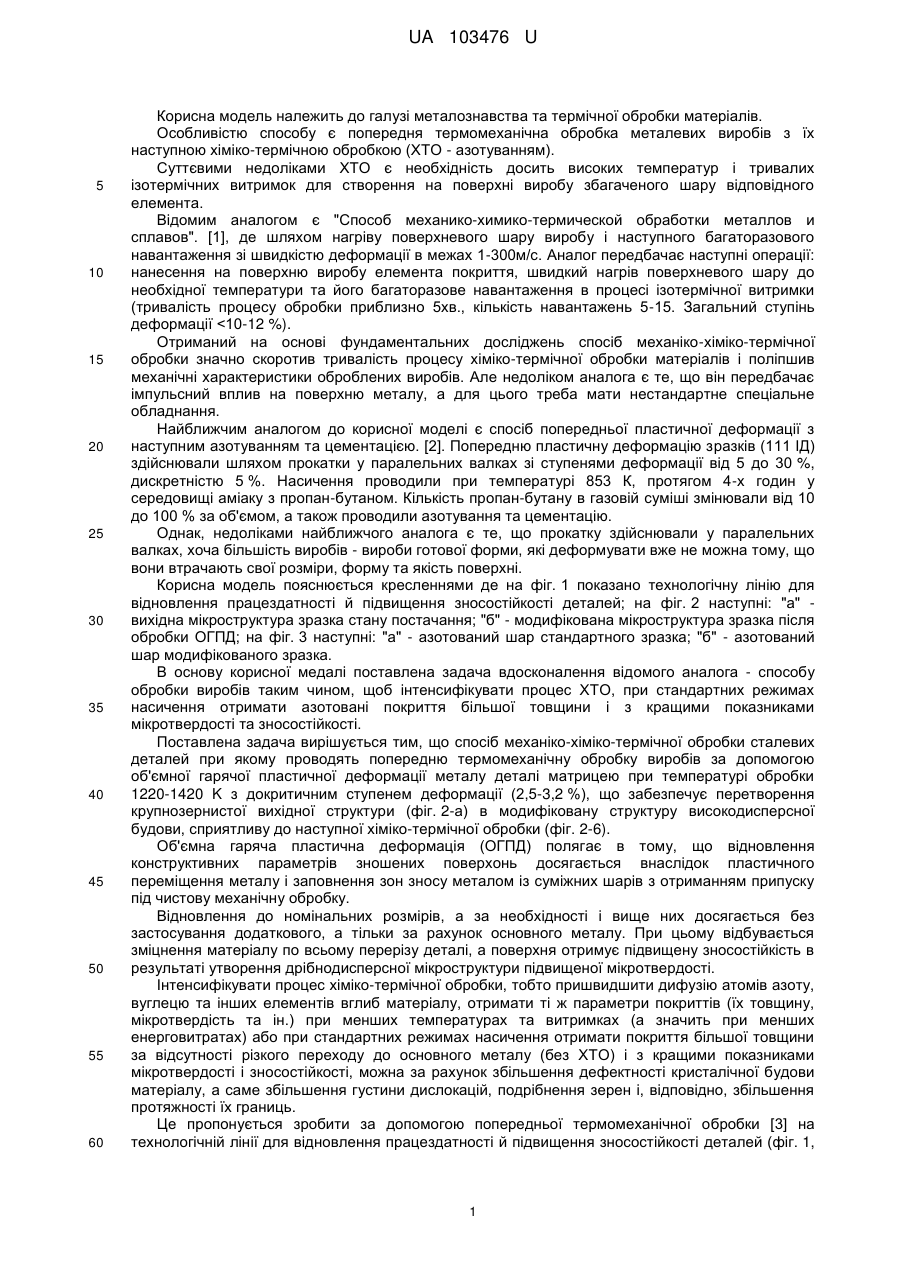

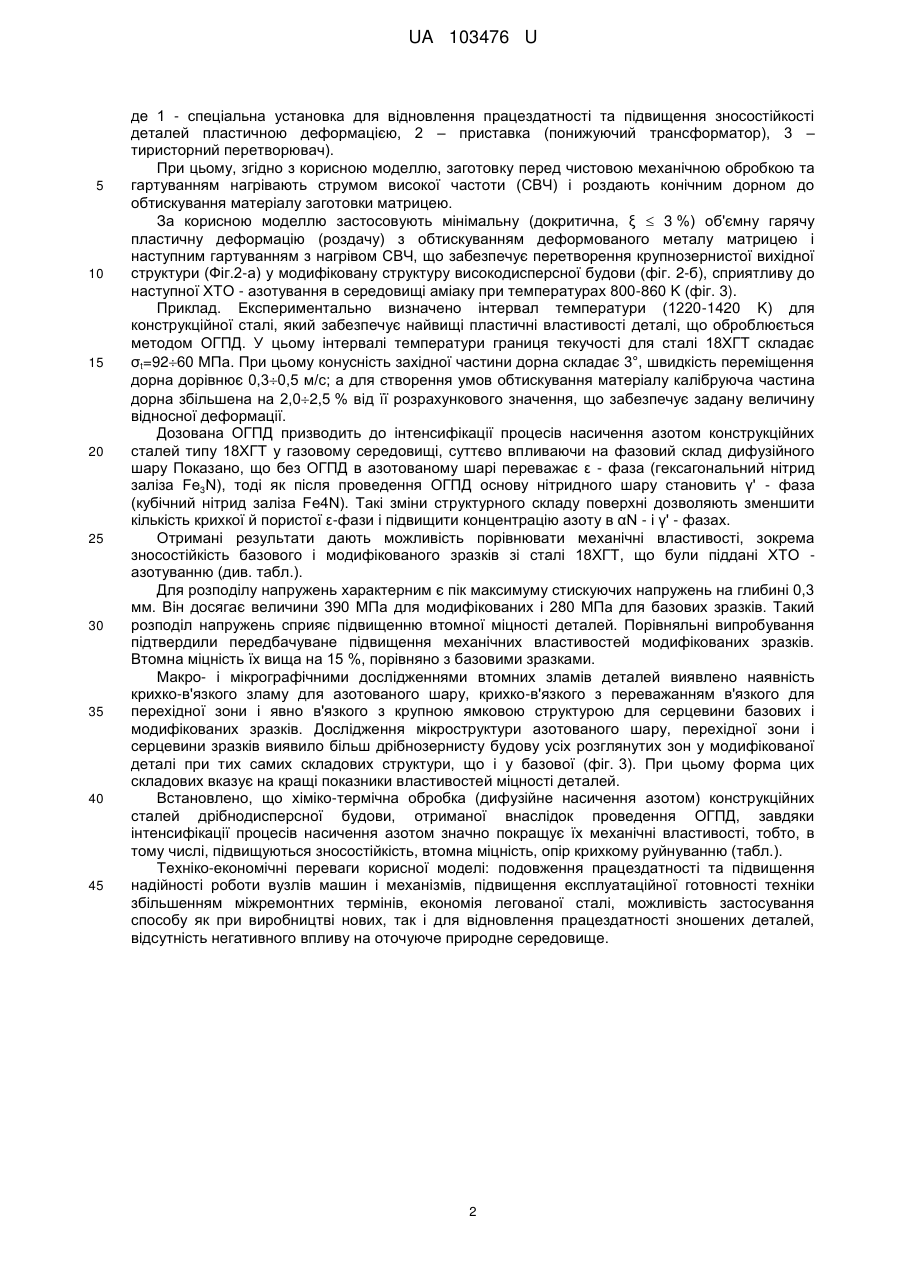

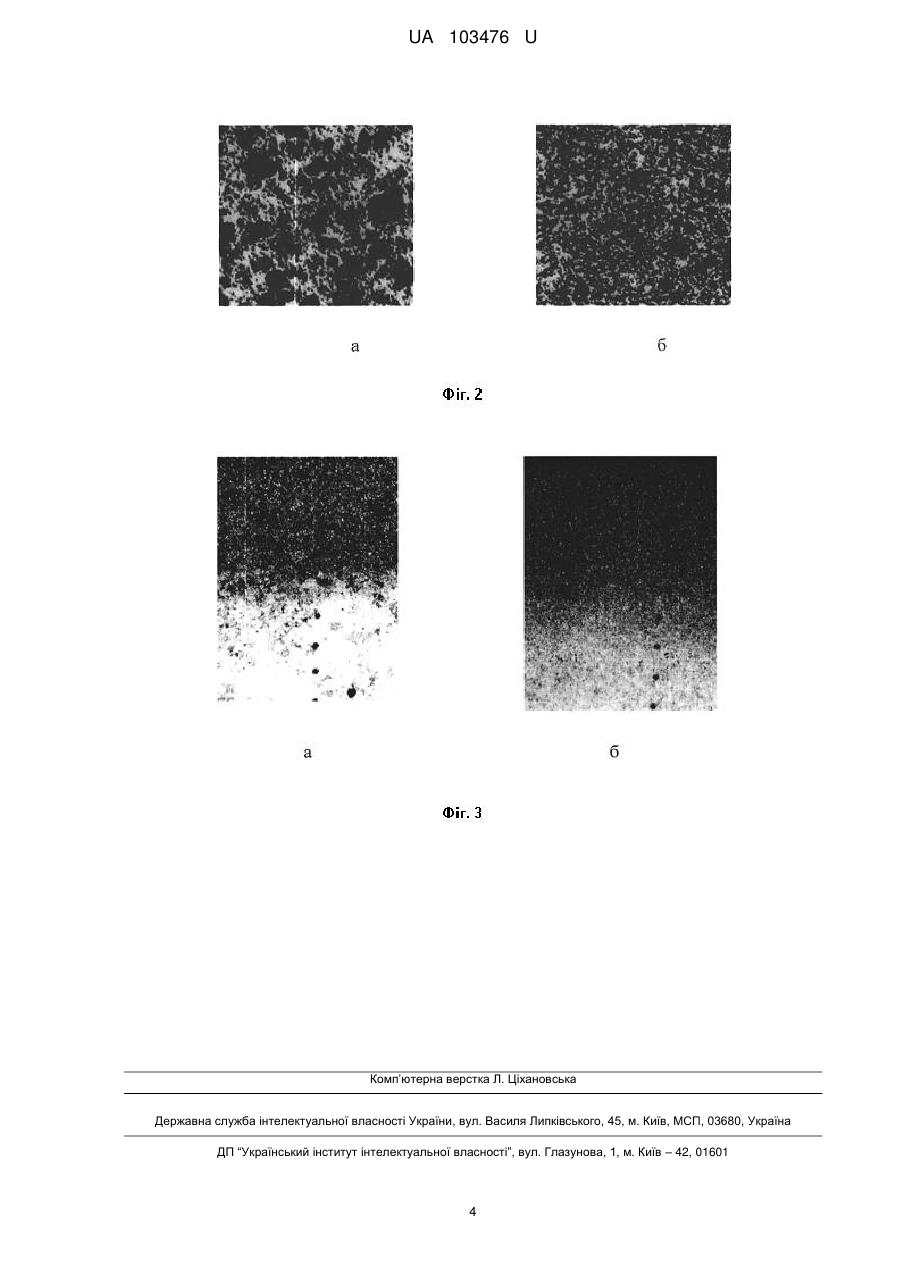

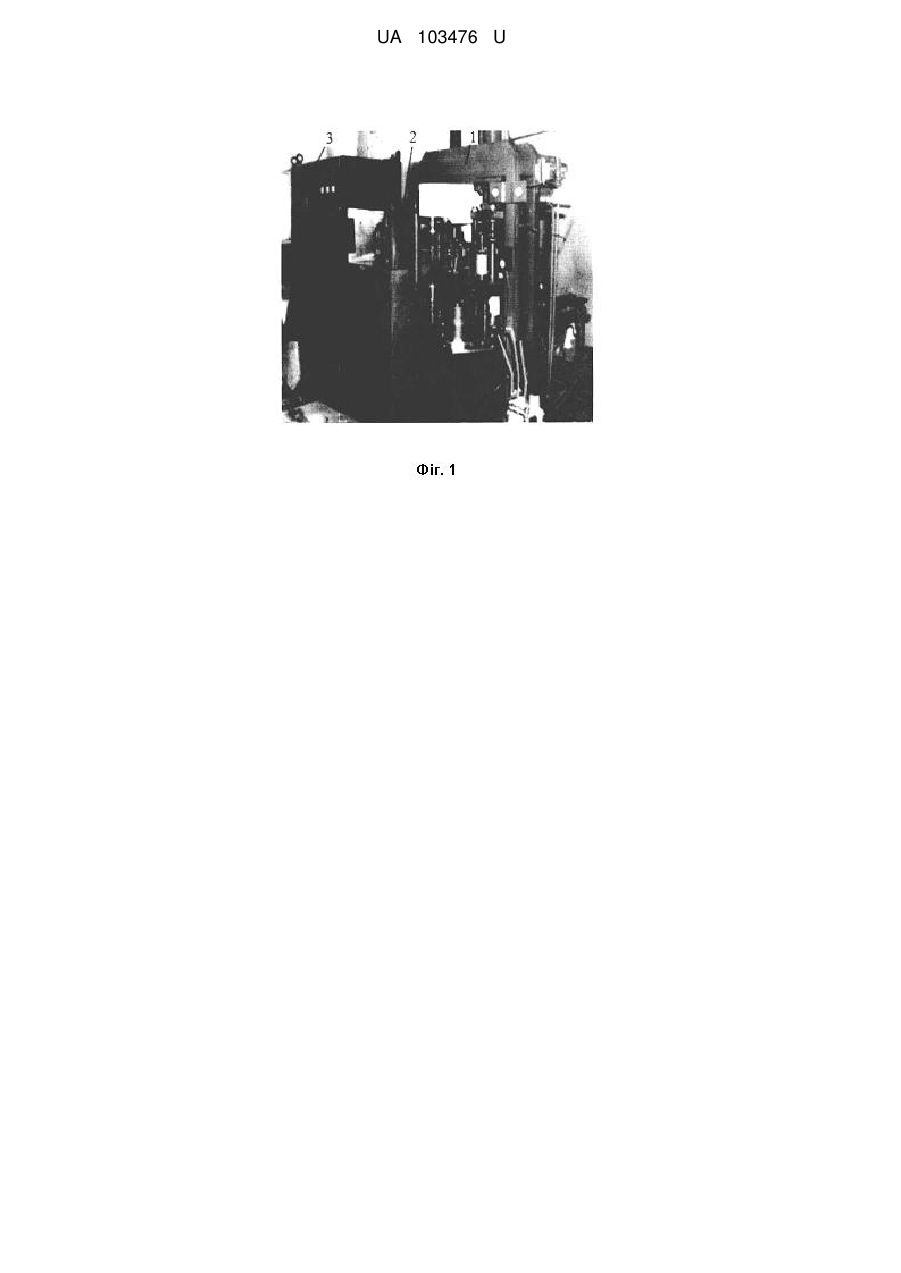

Реферат: Спосіб комбінованої механо-хіміко-термічної обробки відновлення працездатності та отримання зносостійких шарів азотованих сталевих деталей включає азотування в середовищі аміаку при температурі 800-860 K. Проводять попередню термомеханічну обробку виробів за допомогою об'ємної гарячої пластичної деформації металу деталі матрицею при температурі обробки 1220-1420 K з докритичним ступенем деформації ( 2,5-3,2 %). Попередня термомеханічна обробка забезпечує перетворення крупнозернистої вихідної структури в модифіковану структуру високодисперсної будови, сприятливу до наступної хіміко-термічної обробки. UA 103476 U (12) UA 103476 U UA 103476 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металознавства та термічної обробки матеріалів. Особливістю способу є попередня термомеханічна обробка металевих виробів з їх наступною хіміко-термічною обробкою (ХТО - азотуванням). Суттєвими недоліками ХТО є необхідність досить високих температур і тривалих ізотермічних витримок для створення на поверхні виробу збагаченого шару відповідного елемента. Відомим аналогом є "Способ механико-химико-термической обработки металлов и сплавов". [1], де шляхом нагріву поверхневого шару виробу і наступного багаторазового навантаження зі швидкістю деформації в межах 1-300м/с. Аналог передбачає наступні операції: нанесення на поверхню виробу елемента покриття, швидкий нагрів поверхневого шару до необхідної температури та його багаторазове навантаження в процесі ізотермічної витримки (тривалість процесу обробки приблизно 5хв., кількість навантажень 5-15. Загальний ступінь деформації
ДивитисяДодаткова інформація
Автори англійськоюKlimin Volodymyr Volodymyrovych, Kindrachuk Miroslav Vasyliovych, Gerasymova Olga Vyacheslavivna, Klimina Yulia Volodymyrivna, Kostyuk Evgen Pavlovych, Myhayliv Nadiya Petrivna, Harchenko Volodymyr Volodymyrovych
Автори російськоюКлимин Владимир Владимирович, Киндрачук Мирослав Васильевич, Герасимова Ольга Владимировна, Климина Юлия Владимировна, Костюк Евгения Павлович, Михайлев Надежда Петровна, Харченко Владимир Владимирович
МПК / Мітки
МПК: B23P 9/00, C23C 14/22
Мітки: азотованих, обробки, комбінованої, зносостійких, отримання, деталей, шарів, сталевих, механо-хіміко-термічної, відновлення, працездатності, спосіб
Код посилання
<a href="https://ua.patents.su/6-103476-sposib-kombinovano-mekhano-khimiko-termichno-obrobki-vidnovlennya-pracezdatnosti-ta-otrimannya-znosostijjkikh-shariv-azotovanikh-stalevikh-detalejj.html" target="_blank" rel="follow" title="База патентів України">Спосіб комбінованої механо-хіміко-термічної обробки відновлення працездатності та отримання зносостійких шарів азотованих сталевих деталей</a>
Спосіб комбінованої лазеро-хіміко-термічної обробки сталевих виробів
Номер патенту: 31198
Опубліковано: 25.03.2008
Автори: Кіндрачук Мирослав Васильович, Корнієнко Анатолій Миколайович, Іщук Наталія Володимирівна, Головко Леонід Федорович, Мутхі Собхі Яхья, Писаренко Володимир Миколайович
МПК: C23C 8/02
Мітки: комбінованої, обробки, спосіб, виробів, сталевих, лазеро-хіміко-термічної
Формула / Реферат:
Спосіб комбінованої лазеро-хіміко-термічної обробки сталевих виробів, що включає азотування в середовищі аміаку при температурах 800-860 К, який відрізняється тим, що проводять попереднє лазерне легування елементами хрому або молібдену, або алюмінію сталевих виробів з площею обробки 15-25 % від загальної площі сталевого виробу з потужністю лазерного випромінювання 0,9-1,1 кВт, швидкістю пересування лазерного променя 0,5; 0,8; 1,2;...
Спосіб отримання рельєфних зносостійких азотованих шарів стальних деталей
Номер патенту: 44643
Опубліковано: 12.10.2009
Автори: Ляшенко Борис Артемович, Марчук Володимир Єфремович, Цибаньов Георгій Васильович, Калініченко Віталій Іванович, Шульга Іван Федорович, Рутковський Анатолій Віталійович
Мітки: спосіб, стальних, зносостійких, деталей, азотованих, отримання, шарів, рельєфних
Формула / Реферат:
Спосіб отримання рельєфних зносостійких азотованих шарів стальних деталей, що включає механічне утворення на поверхні тертя рельєфу заглибин, що утримують мастильні матеріали та вилучені абразивні частки, який відрізняється тим, що після механічного утворення рельєфу заглибин на поверхні тертя поверхню тертя і заглибини додатково піддають іонному азотуванню.
Спосіб отримання зносостійких дискретних азотованих шарів
Номер патенту: 25412
Опубліковано: 10.08.2007
Автори: Головко Леонід Федорович, Іщук Наталія Володимирівна, Писаренко Володимир Миколайович, Мутхі Собхі Яхья, Кіндрачук Мирослав Васильович
МПК: C23C 8/02
Мітки: спосіб, зносостійких, отримання, дискретних, шарів, азотованих
Формула / Реферат:
Спосіб отримання зносостійких азотованих шарів, що включає лазерну обробку поверхні сталевих виробів з наступним азотуванням в середовищі аміаку при температурі 800-860 К із витримкою 15-20 годин, який відрізняється тим, що лазерну обробку виконують дискретно із площею обробки 15-25 % від загальної площі сталевого виробу з потужністю 103-104 Вт/см2.
Спосіб комбінованої лазеро-хіміко-термічної обробки матеріалів
Номер патенту: 19551
Опубліковано: 15.12.2006
Автори: Іщук Наталія Володимирівна, Писаренко Володимир Миколайович, Головко Леонід Федорович, Кіндрачук Мирослав Васильович
МПК: C23C 8/02
Мітки: спосіб, обробки, матеріалів, комбінованої, лазеро-хіміко-термічної
Формула / Реферат:
Спосіб лазеро-хіміко-термічної обробки сталевих виробів, що включає азотування в середовищі аміаку при температурах 800-860 К або цементацію, який відрізняється тим, що проводять попередню лазерну обробку поверхні сталевих виробів з потужністю лазерного випромінювання 0,9-1,1 кВт, швидкістю пересування лазерного променя 0,5; 0,8; 1,2; 1,4 м/хв.
Спосіб активізації хіміко-термічної обробки відновлюваних сталевих виробів
Номер патенту: 69179
Опубліковано: 25.04.2012
Автори: Желтобрюх Людмила Олегівна, Георгіаду Марія Вікторівна, Алімов Валерій Іванович
МПК: C23C 8/00
Мітки: активізації, сталевих, хіміко-термічної, відновлюваних, виробів, обробки, спосіб
Формула / Реферат:
Спосіб активізації хіміко-термічної обробки відновлюваних сталевих виробів, що включає підготовку поверхні виробу, нанесення обмазки і дію висококонцентрованих джерел енергії, який відрізняється тим, що активізацію поверхні здійснюють з одночасною підготовкою поверхні до нанесення обмазки з подальшим пічним нагрівом.
Попередній патент: Газовий пальник
Наступний патент: Будівельна конструкція
Випадковий патент: Спосіб годівлі молодняку перепелів м'ясного напряму продуктивності
