Спосіб отримання рельєфних зносостійких азотованих шарів стальних деталей

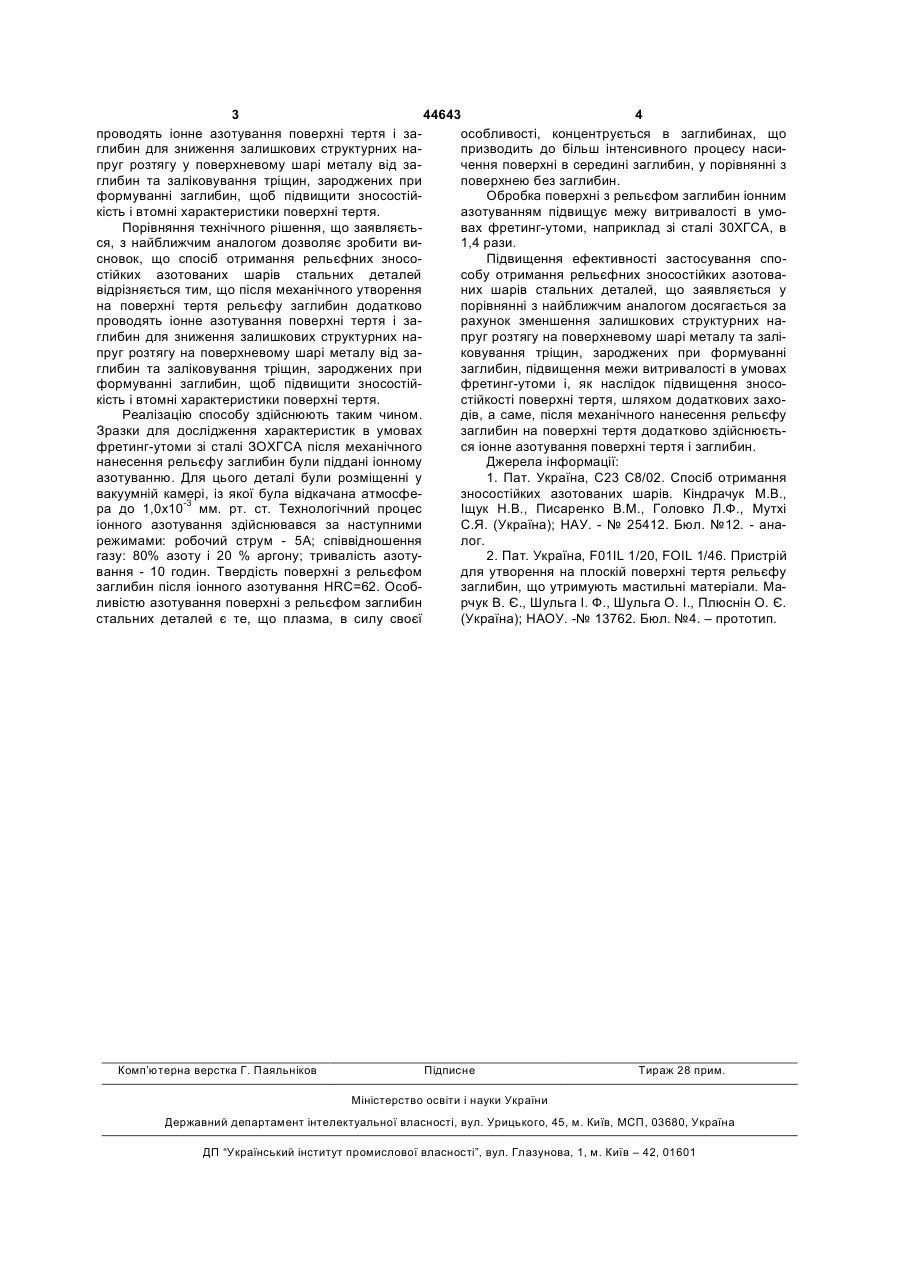

Спосіб отримання рельєфних зносостійких азотованих шарів стальних деталей, що включає механічне утворення на поверхні тертя рельєфу заглибин, що утримують мастильні матеріали та вилучені абразивні частки, який відрізняється тим, що після механічного утворення рельєфу заглибин на поверхні тертя поверхню тертя і заглибини додатково піддають іонному азотуванню. (19) (21) u200904236 (22) 29.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) МАРЧУК ВОЛОДИМИР ЄФРЕМОВИЧ, ШУЛЬГА ІВАН ФЕДОРОВИЧ, ЛЯШЕНКО БОРИС АРТЕМОВИЧ, ЦИБАНЬОВ ГЕОРГІЙ ВАСИЛЬОВИЧ, РУТКОВСЬКИЙ АНАТОЛІЙ ВІТАЛІЙОВИЧ, КАЛІНІЧЕНКО ВІТАЛІЙ ІВАНОВИЧ 3 44643 4 проводять іонне азотування поверхні тертя і заособливості, концентрується в заглибинах, що глибин для зниження залишкових структурних напризводить до більш інтенсивного процесу насипруг розтягу у поверхневому шарі металу від зачення поверхні в середині заглибин, у порівнянні з глибин та заліковування тріщин, зароджених при поверхнею без заглибин. формуванні заглибин, щоб підвищити зносостійОбробка поверхні з рельєфом заглибин іонним кість і втомні характеристики поверхні тертя. азотуванням підвищує межу витривалості в умоПорівняння технічного рішення, що заявляєтьвах фретинг-утоми, наприклад зі сталі 30ХГСА, в ся, з найближчим аналогом дозволяє зробити ви1,4 рази. сновок, що спосіб отримання рельєфних зносоПідвищення ефективності застосування спостійких азотованих шарів стальних деталей собу отримання рельєфних зносостійких азотовавідрізняється тим, що після механічного утворення них шарів стальних деталей, що заявляється у на поверхні тертя рельєфу заглибин додатково порівнянні з найближчим аналогом досягається за проводять іонне азотування поверхні тертя і зарахунок зменшення залишкових структурних наглибин для зниження залишкових структурних напруг розтягу на поверхневому шарі металу та заліпруг розтягу на поверхневому шарі металу від заковування тріщин, зароджених при формуванні глибин та заліковування тріщин, зароджених при заглибин, підвищення межи витривалості в умовах формуванні заглибин, щоб підвищити зносостійфретинг-утоми і, як наслідок підвищення зносокість і втомні характеристики поверхні тертя. стійкості поверхні тертя, шляхом додаткових захоРеалізацію способу здійснюють таким чином. дів, а саме, після механічного нанесення рельєфу Зразки для дослідження характеристик в умовах заглибин на поверхні тертя додатково здійснюєтьфретинг-утоми зі сталі ЗОХГСА після механічного ся іонне азотування поверхні тертя і заглибин. нанесення рельєфу заглибин були піддані іонному Джерела інформації: азотуванню. Для цього деталі були розміщенні у 1. Пат. Україна, С23 С8/02. Спосіб отримання вакуумній камері, із якої була відкачана атмосфезносостійких азотованих шарів. Кіндрачук М.В., ра до 1,0х10-3 мм. рт. ст. Технологічний процес Іщук Н.В., Писаренко В.М., Головко Л.Ф., Мутхі іонного азотування здійснювався за наступними С.Я. (Україна); НАУ. - № 25412. Бюл. №12. - анарежимами: робочий струм - 5А; співвідношення лог. газу: 80% азоту і 20 % аргону; тривалість азоту2. Пат. Україна, F01IL 1/20, FOIL 1/46. Пристрій вання - 10 годин. Твердість поверхні з рельєфом для утворення на плоскій поверхні тертя рельєфу заглибин після іонного азотування HRC=62. Особзаглибин, що утримують мастильні матеріали. Маливістю азотування поверхні з рельєфом заглибин рчук В. Є., Шульга І. Ф., Шульга О. І., Плюснін О. Є. стальних деталей є те, що плазма, в силу своєї (Україна); НАОУ. -№ 13762. Бюл. №4. – прототип. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
