Установка для очищення води і газування

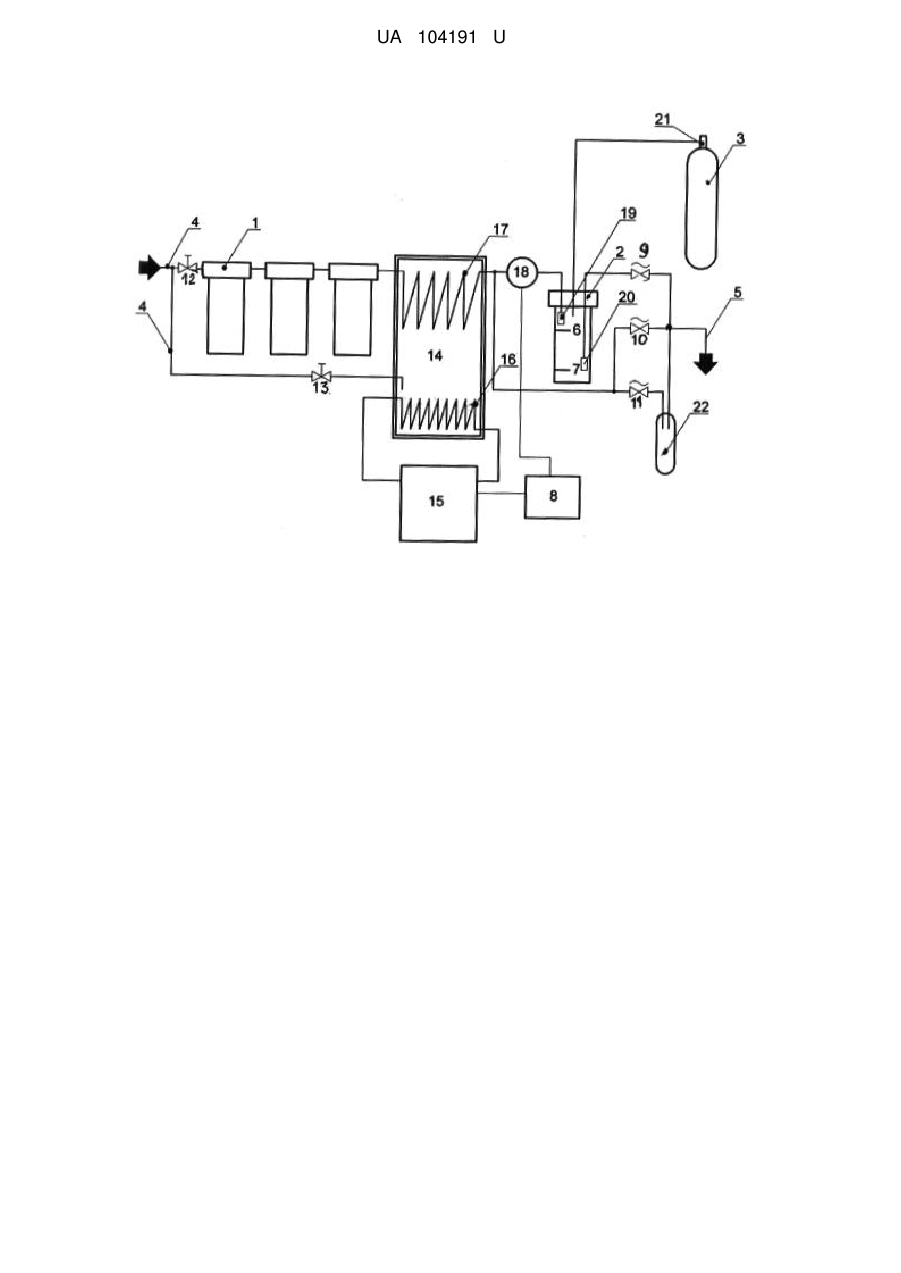

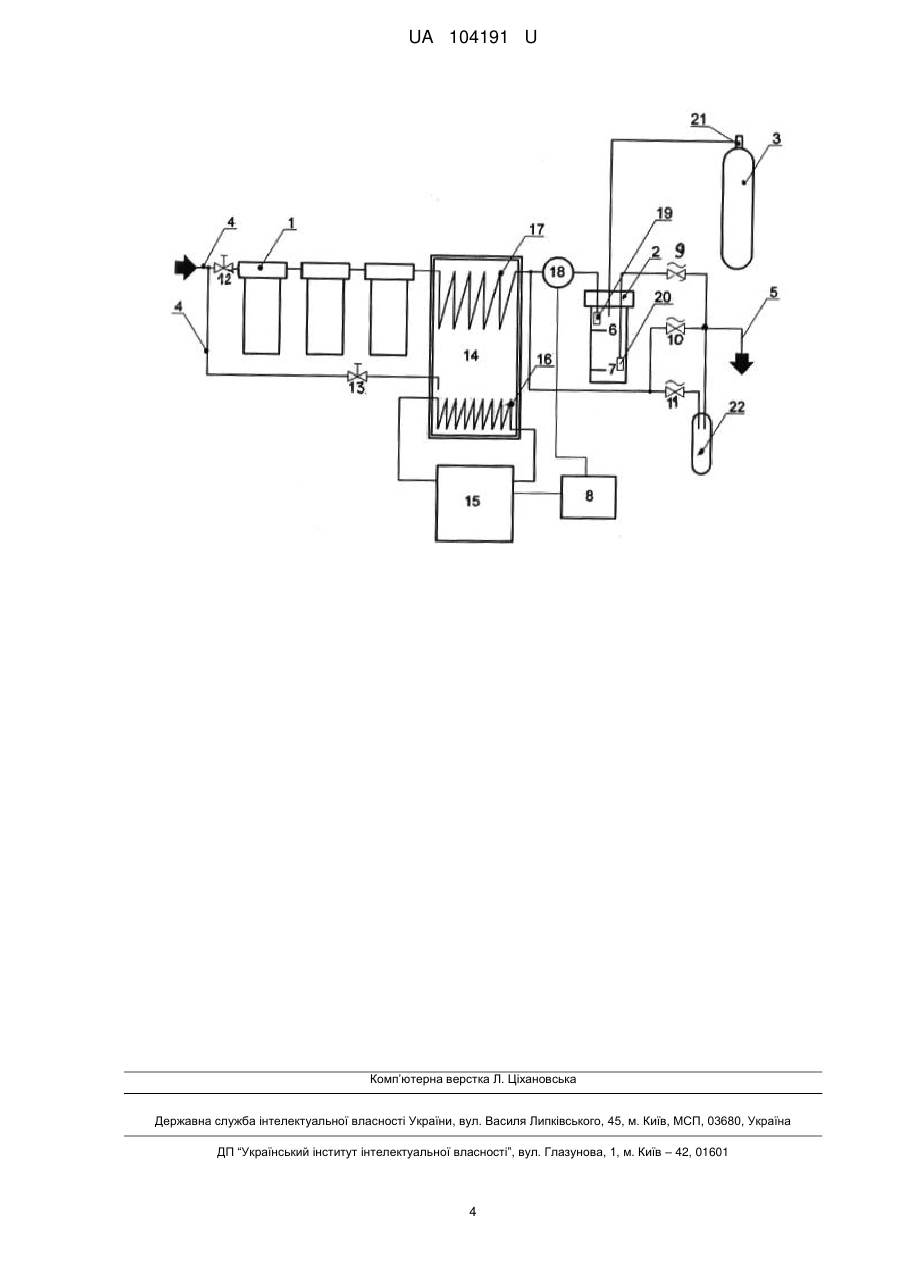

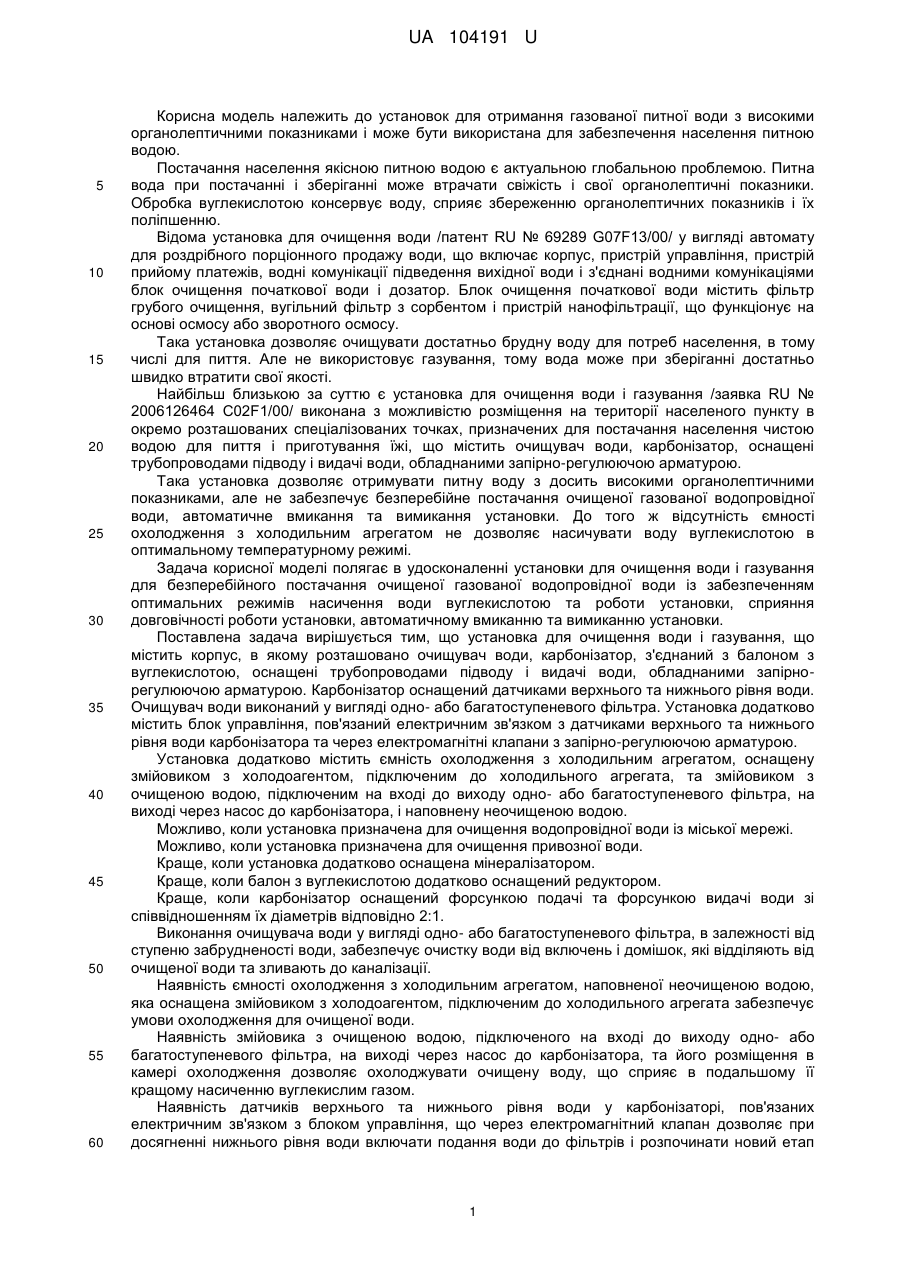

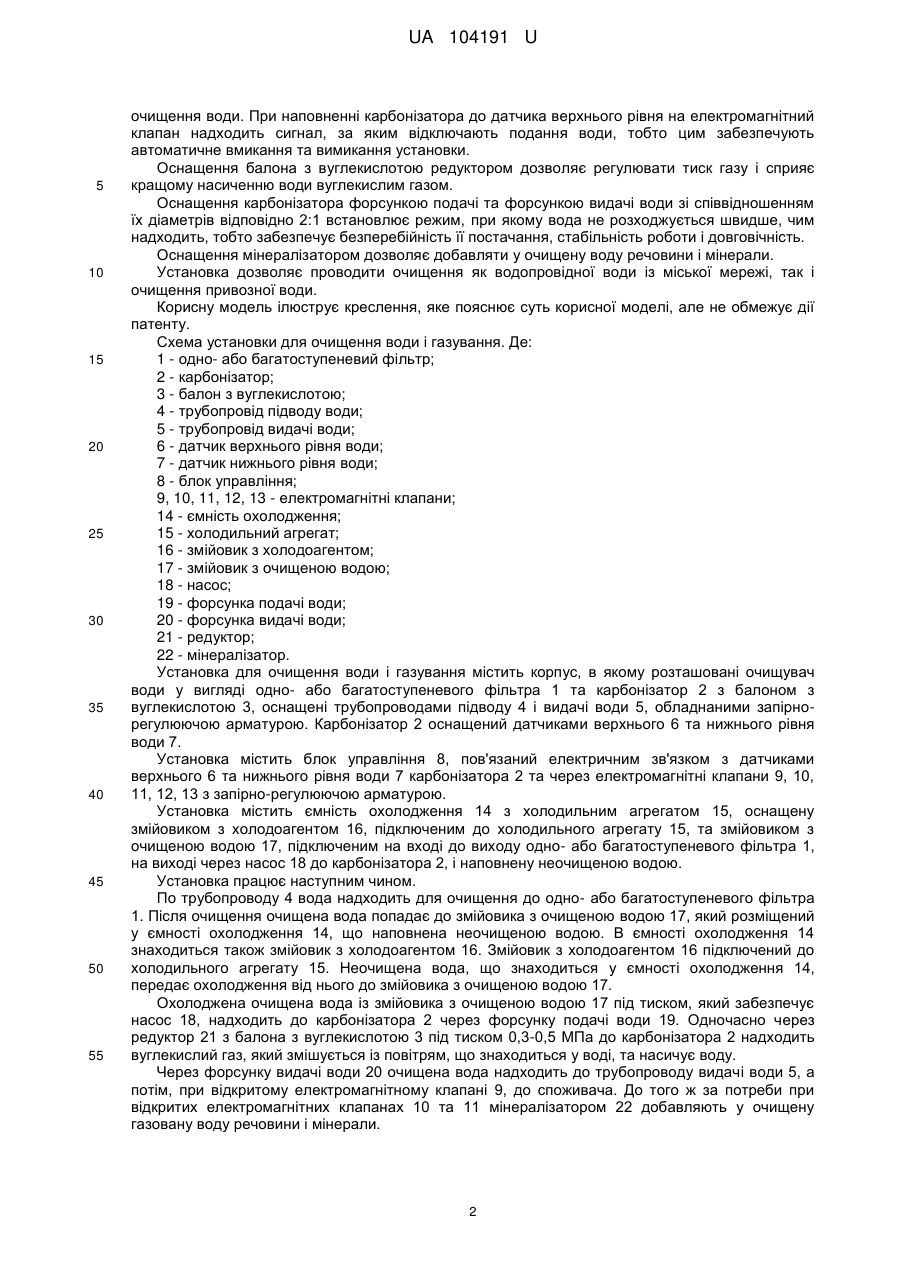

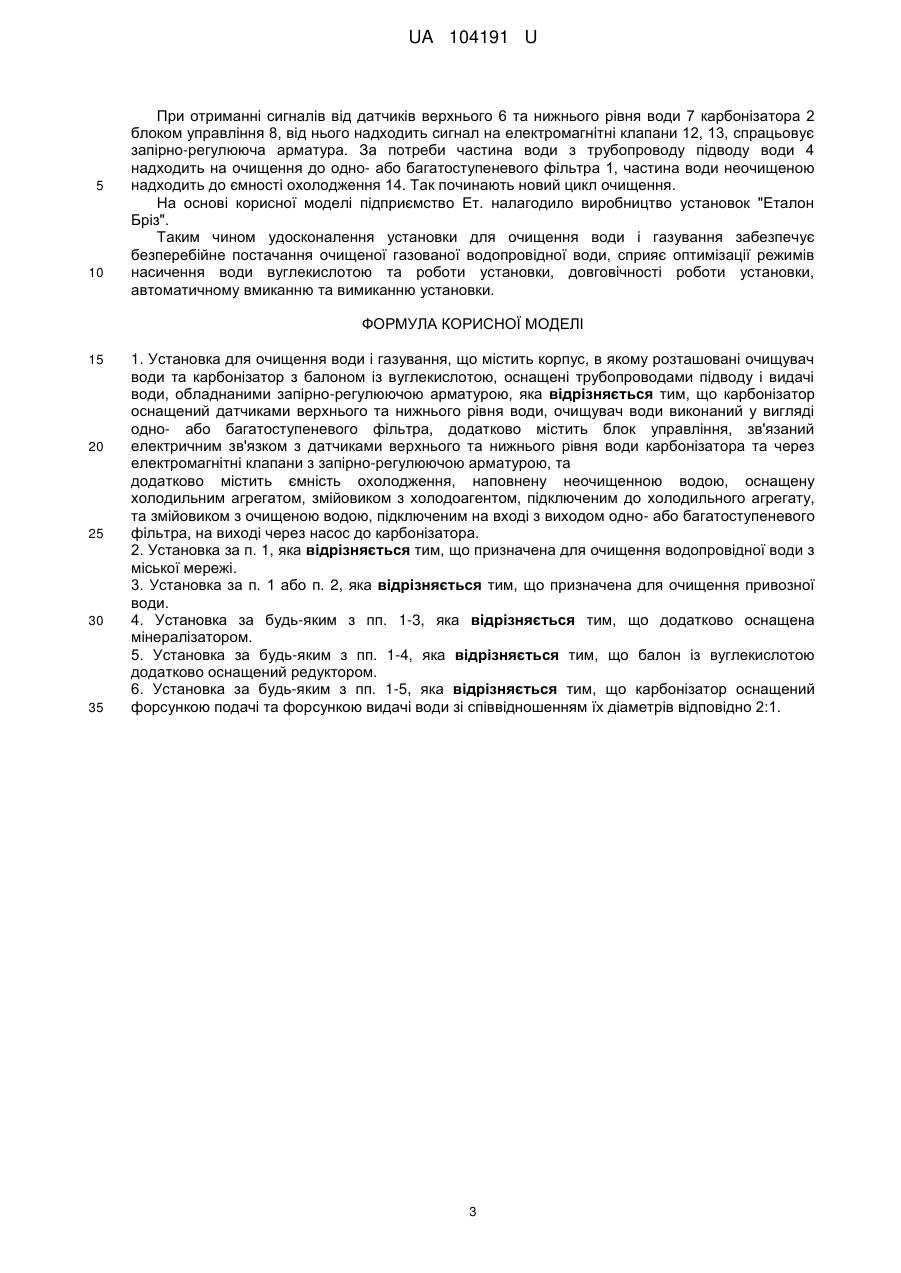

Реферат: UA 104191 U UA 104191 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до установок для отримання газованої питної води з високими органолептичними показниками і може бути використана для забезпечення населення питною водою. Постачання населення якісною питною водою є актуальною глобальною проблемою. Питна вода при постачанні і зберіганні може втрачати свіжість і свої органолептичні показники. Обробка вуглекислотою консервує воду, сприяє збереженню органолептичних показників і їх поліпшенню. Відома установка для очищення води /патент RU № 69289 G07F13/00/ у вигляді автомату для роздрібного порціонного продажу води, що включає корпус, пристрій управління, пристрій прийому платежів, водні комунікації підведення вихідної води і з'єднані водними комунікаціями блок очищення початкової води і дозатор. Блок очищення початкової води містить фільтр грубого очищення, вугільний фільтр з сорбентом і пристрій нанофільтрації, що функціонує на основі осмосу або зворотного осмосу. Така установка дозволяє очищувати достатньо брудну воду для потреб населення, в тому числі для пиття. Але не використовує газування, тому вода може при зберіганні достатньо швидко втратити свої якості. Найбільш близькою за суттю є установка для очищення води і газування /заявка RU № 2006126464 C02F1/00/ виконана з можливістю розміщення на території населеного пункту в окремо розташованих спеціалізованих точках, призначених для постачання населення чистою водою для пиття і приготування їжі, що містить очищувач води, карбонізатор, оснащені трубопроводами підводу і видачі води, обладнаними запірно-регулюючою арматурою. Така установка дозволяє отримувати питну воду з досить високими органолептичними показниками, але не забезпечує безперебійне постачання очищеної газованої водопровідної води, автоматичне вмикання та вимикання установки. До того ж відсутність ємності охолодження з холодильним агрегатом не дозволяє насичувати воду вуглекислотою в оптимальному температурному режимі. Задача корисної моделі полягає в удосконаленні установки для очищення води і газування для безперебійного постачання очищеної газованої водопровідної води із забезпеченням оптимальних режимів насичення води вуглекислотою та роботи установки, сприяння довговічності роботи установки, автоматичному вмиканню та вимиканню установки. Поставлена задача вирішується тим, що установка для очищення води і газування, що містить корпус, в якому розташовано очищувач води, карбонізатор, з'єднаний з балоном з вуглекислотою, оснащені трубопроводами підводу і видачі води, обладнаними запірнорегулюючою арматурою. Карбонізатор оснащений датчиками верхнього та нижнього рівня води. Очищувач води виконаний у вигляді одно- або багатоступеневого фільтра. Установка додатково містить блок управління, пов'язаний електричним зв'язком з датчиками верхнього та нижнього рівня води карбонізатора та через електромагнітні клапани з запірно-регулюючою арматурою. Установка додатково містить ємність охолодження з холодильним агрегатом, оснащену змійовиком з холодоагентом, підключеним до холодильного агрегата, та змійовиком з очищеною водою, підключеним на вході до виходу одно- або багатоступеневого фільтра, на виході через насос до карбонізатора, і наповнену неочищеною водою. Можливо, коли установка призначена для очищення водопровідної води із міської мережі. Можливо, коли установка призначена для очищення привозної води. Краще, коли установка додатково оснащена мінералізатором. Краще, коли балон з вуглекислотою додатково оснащений редуктором. Краще, коли карбонізатор оснащений форсункою подачі та форсункою видачі води зі співвідношенням їх діаметрів відповідно 2:1. Виконання очищувача води у вигляді одно- або багатоступеневого фільтра, в залежності від ступеню забрудненості води, забезпечує очистку води від включень і домішок, які відділяють від очищеної води та зливають до каналізації. Наявність ємності охолодження з холодильним агрегатом, наповненої неочищеною водою, яка оснащена змійовиком з холодоагентом, підключеним до холодильного агрегата забезпечує умови охолодження для очищеної води. Наявність змійовика з очищеною водою, підключеного на вході до виходу одно- або багатоступеневого фільтра, на виході через насос до карбонізатора, та його розміщення в камері охолодження дозволяє охолоджувати очищену воду, що сприяє в подальшому її кращому насиченню вуглекислим газом. Наявність датчиків верхнього та нижнього рівня води у карбонізаторі,пов'язаних електричним зв'язком з блоком управління, що через електромагнітний клапан дозволяє при досягненні нижнього рівня води включати подання води до фільтрів і розпочинати новий етап 1 UA 104191 U 5 10 15 20 25 30 35 40 45 50 55 очищення води. При наповненні карбонізатора до датчика верхнього рівня на електромагнітний клапан надходить сигнал, за яким відключають подання води, тобто цим забезпечують автоматичне вмикання та вимикання установки. Оснащення балона з вуглекислотою редуктором дозволяє регулювати тиск газу і сприяє кращому насиченню води вуглекислим газом. Оснащення карбонізатора форсункою подачі та форсункою видачі води зі співвідношенням їх діаметрів відповідно 2:1 встановлює режим, при якому вода не розходжується швидше, чим надходить, тобто забезпечує безперебійність її постачання, стабільність роботи і довговічність. Оснащення мінералізатором дозволяє добавляти у очищену воду речовини і мінерали. Установка дозволяє проводити очищення як водопровідної води із міської мережі, так і очищення привозної води. Корисну модель ілюструє креслення, яке пояснює суть корисної моделі, але не обмежує дії патенту. Схема установки для очищення води і газування. Де: 1 - одно- або багатоступеневий фільтр; 2 - карбонізатор; 3 - балон з вуглекислотою; 4 - трубопровід підводу води; 5 - трубопровід видачі води; 6 - датчик верхнього рівня води; 7 - датчик нижнього рівня води; 8 - блок управління; 9, 10, 11, 12, 13 - електромагнітні клапани; 14 - ємність охолодження; 15 - холодильний агрегат; 16 - змійовик з холодоагентом; 17 - змійовик з очищеною водою; 18 - насос; 19 - форсунка подачі води; 20 - форсунка видачі води; 21 - редуктор; 22 - мінералізатор. Установка для очищення води і газування містить корпус, в якому розташовані очищувач води у вигляді одно- або багатоступеневого фільтра 1 та карбонізатор 2 з балоном з вуглекислотою 3, оснащені трубопроводами підводу 4 і видачі води 5, обладнаними запірнорегулюючою арматурою. Карбонізатор 2 оснащений датчиками верхнього 6 та нижнього рівня води 7. Установка містить блок управління 8, пов'язаний електричним зв'язком з датчиками верхнього 6 та нижнього рівня води 7 карбонізатора 2 та через електромагнітні клапани 9, 10, 11, 12, 13 з запірно-регулюючою арматурою. Установка містить ємність охолодження 14 з холодильним агрегатом 15, оснащену змійовиком з холодоагентом 16, підключеним до холодильного агрегату 15, та змійовиком з очищеною водою 17, підключеним на вході до виходу одно- або багатоступеневого фільтра 1, на виході через насос 18 до карбонізатора 2, і наповнену неочищеною водою. Установка працює наступним чином. По трубопроводу 4 вода надходить для очищення до одно- або багатоступеневого фільтра 1. Після очищення очищена вода попадає до змійовика з очищеною водою 17, який розміщений у ємності охолодження 14, що наповнена неочищеною водою. В ємності охолодження 14 знаходиться також змійовик з холодоагентом 16. Змійовик з холодоагентом 16 підключений до холодильного агрегату 15. Неочищена вода, що знаходиться у ємності охолодження 14, передає охолодження від нього до змійовика з очищеною водою 17. Охолоджена очищена вода із змійовика з очищеною водою 17 під тиском, який забезпечує насос 18, надходить до карбонізатора 2 через форсунку подачі води 19. Одночасно через редуктор 21 з балона з вуглекислотою 3 під тиском 0,3-0,5 МПа до карбонізатора 2 надходить вуглекислий газ, який змішується із повітрям, що знаходиться у воді, та насичує воду. Через форсунку видачі води 20 очищена вода надходить до трубопроводу видачі води 5, а потім, при відкритому електромагнітному клапані 9, до споживача. До того ж за потреби при відкритих електромагнітних клапанах 10 та 11 мінералізатором 22 добавляють у очищену газовану воду речовини і мінерали. 2 UA 104191 U 5 10 При отриманні сигналів від датчиків верхнього 6 та нижнього рівня води 7 карбонізатора 2 блоком управління 8, від нього надходить сигнал на електромагнітні клапани 12, 13, спрацьовує запірно-регулююча арматура. За потреби частина води з трубопроводу підводу води 4 надходить на очищення до одно- або багатоступеневого фільтра 1, частина води неочищеною надходить до ємності охолодження 14. Так починають новий цикл очищення. На основі корисної моделі підприємство Ет. налагодило виробництво установок "Еталон Бріз". Таким чином удосконалення установки для очищення води і газування забезпечує безперебійне постачання очищеної газованої водопровідної води, сприяє оптимізації режимів насичення води вуглекислотою та роботи установки, довговічності роботи установки, автоматичному вмиканню та вимиканню установки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Установка для очищення води і газування, що містить корпус, в якому розташовані очищувач води та карбонізатор з балоном із вуглекислотою, оснащені трубопроводами підводу і видачі води, обладнаними запірно-регулюючою арматурою, яка відрізняється тим, що карбонізатор оснащений датчиками верхнього та нижнього рівня води, очищувач води виконаний у вигляді одно- або багатоступеневого фільтра, додатково містить блок управління, зв'язаний електричним зв'язком з датчиками верхнього та нижнього рівня води карбонізатора та через електромагнітні клапани з запірно-регулюючою арматурою, та додатково містить ємність охолодження, наповнену неочищенною водою, оснащену холодильним агрегатом, змійовиком з холодоагентом, підключеним до холодильного агрегату, та змійовиком з очищеною водою, підключеним на вході з виходом одно- або багатоступеневого фільтра, на виході через насос до карбонізатора. 2. Установка за п. 1, яка відрізняється тим, що призначена для очищення водопровідної води з міської мережі. 3. Установка за п. 1 або п. 2, яка відрізняється тим, що призначена для очищення привозної води. 4. Установка за будь-яким з пп. 1-3, яка відрізняється тим, що додатково оснащена мінералізатором. 5. Установка за будь-яким з пп. 1-4, яка відрізняється тим, що балон із вуглекислотою додатково оснащений редуктором. 6. Установка за будь-яким з пп. 1-5, яка відрізняється тим, що карбонізатор оснащений форсункою подачі та форсункою видачі води зі співвідношенням їх діаметрів відповідно 2:1. 3 UA 104191 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
