Великогабаритний пакувальний контейнер для бітуму

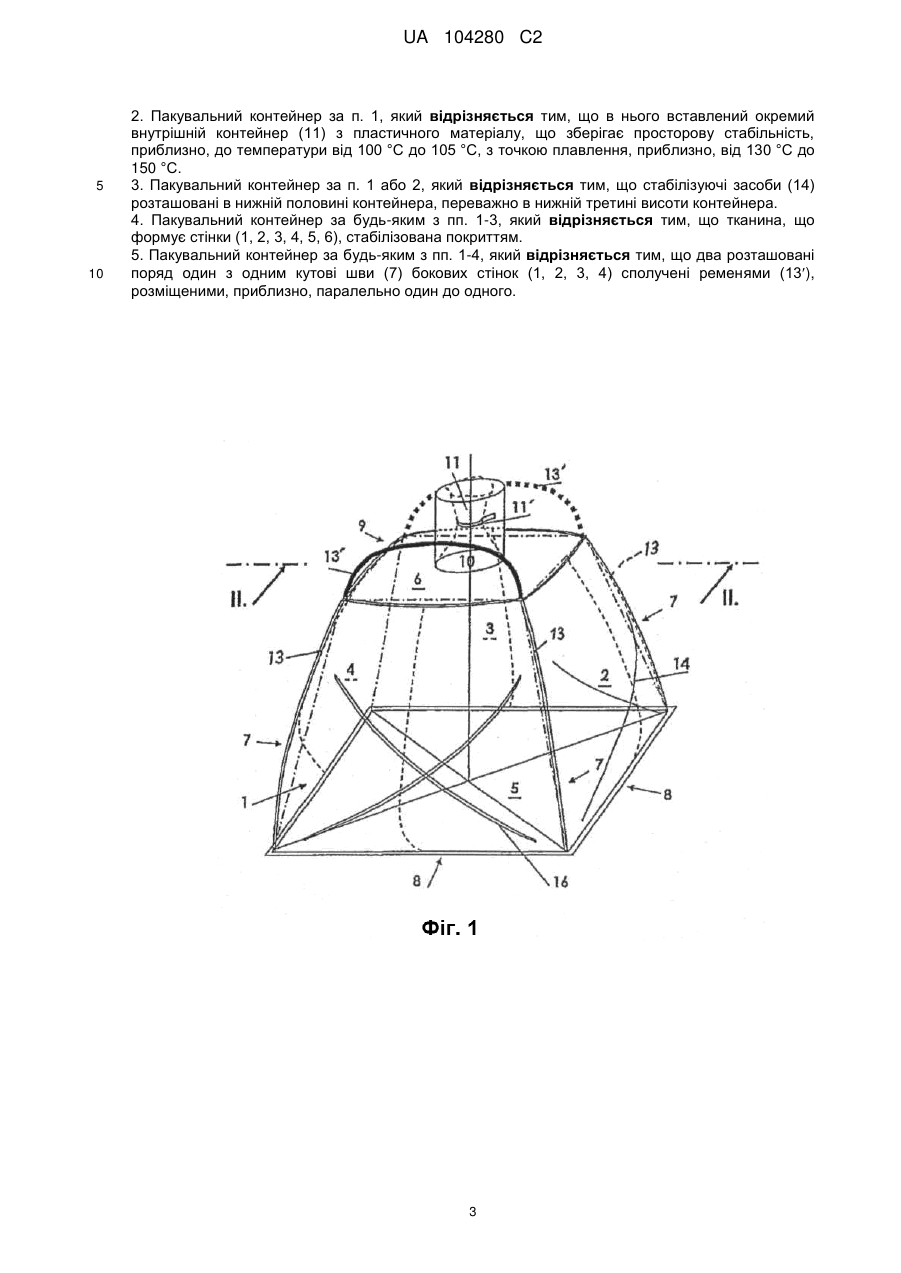

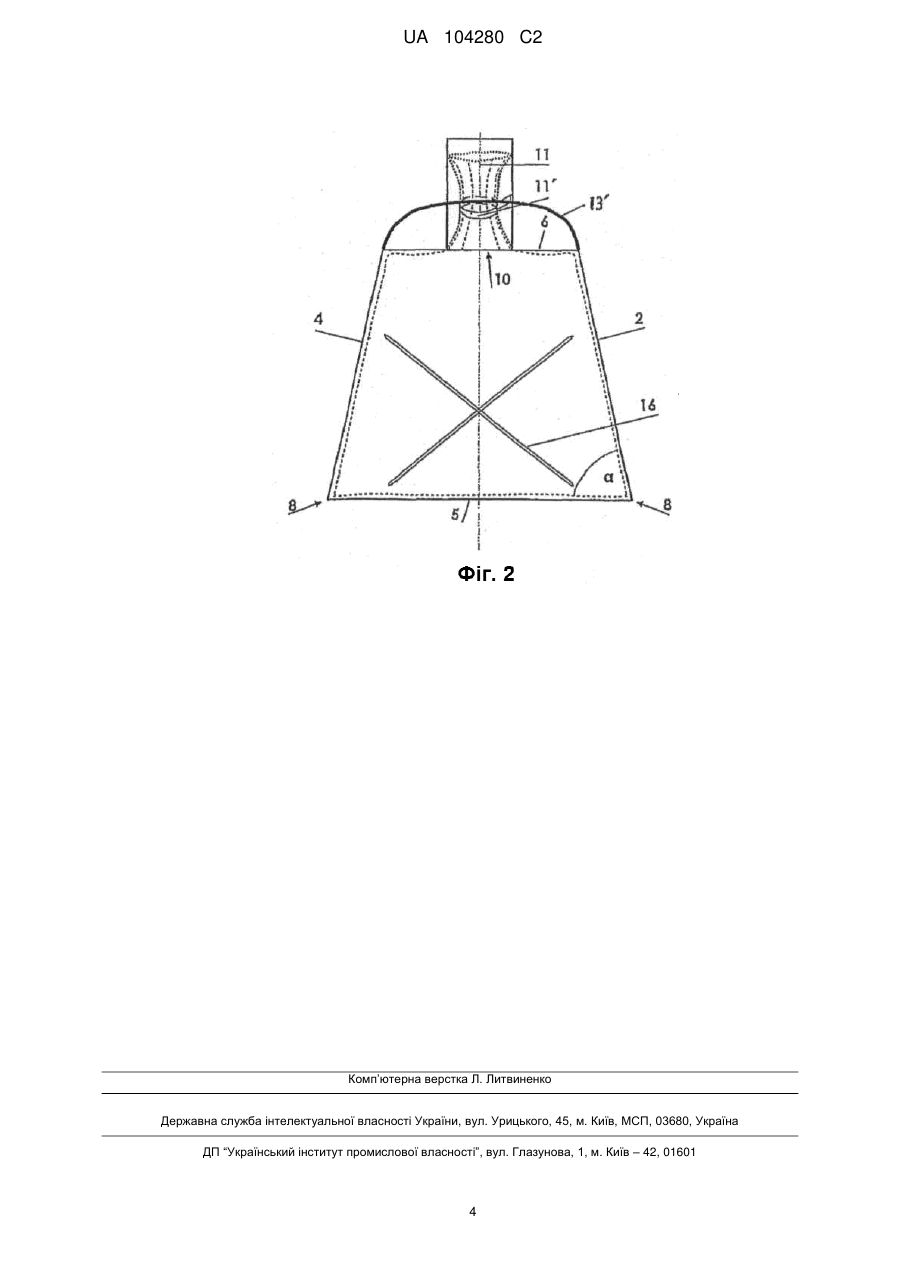

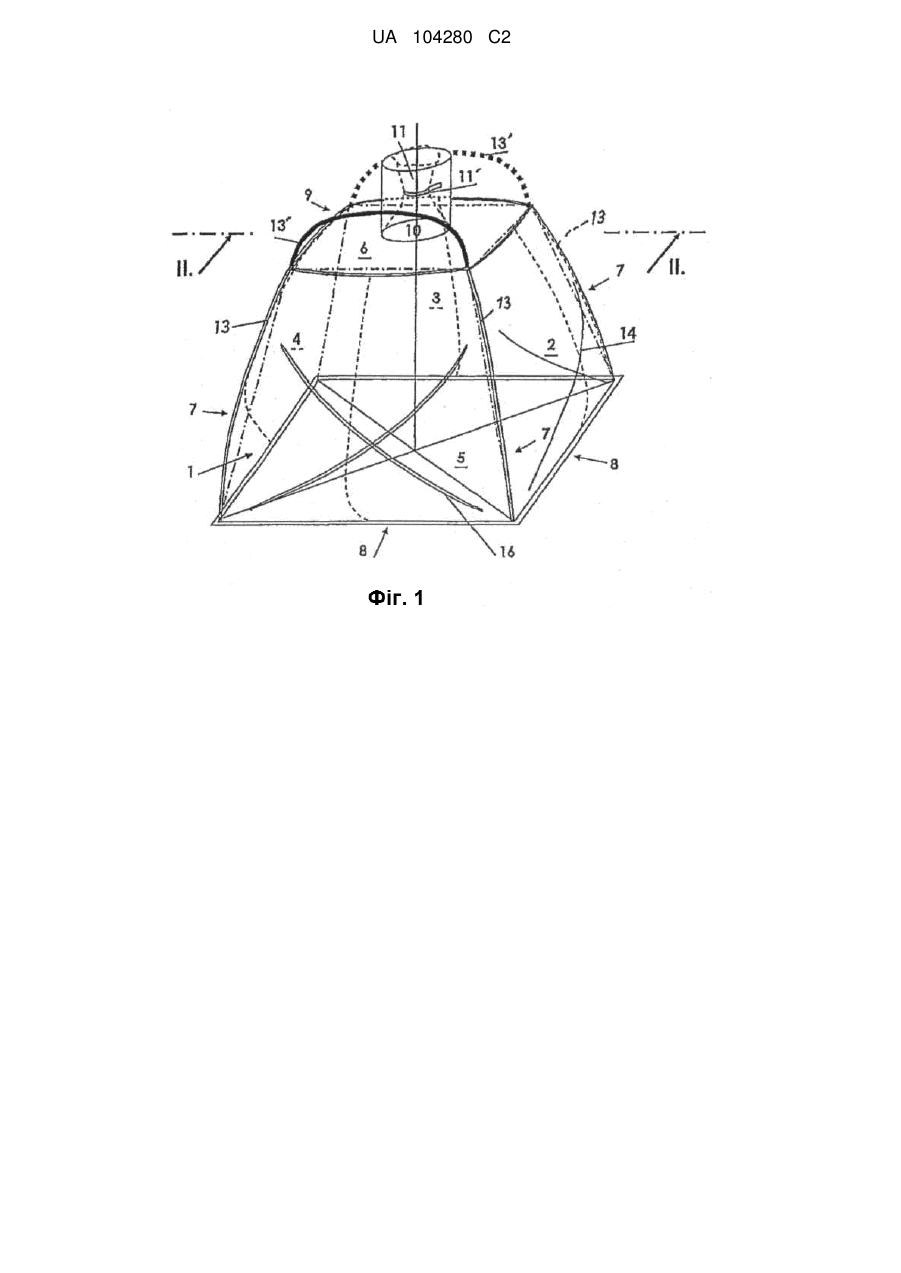

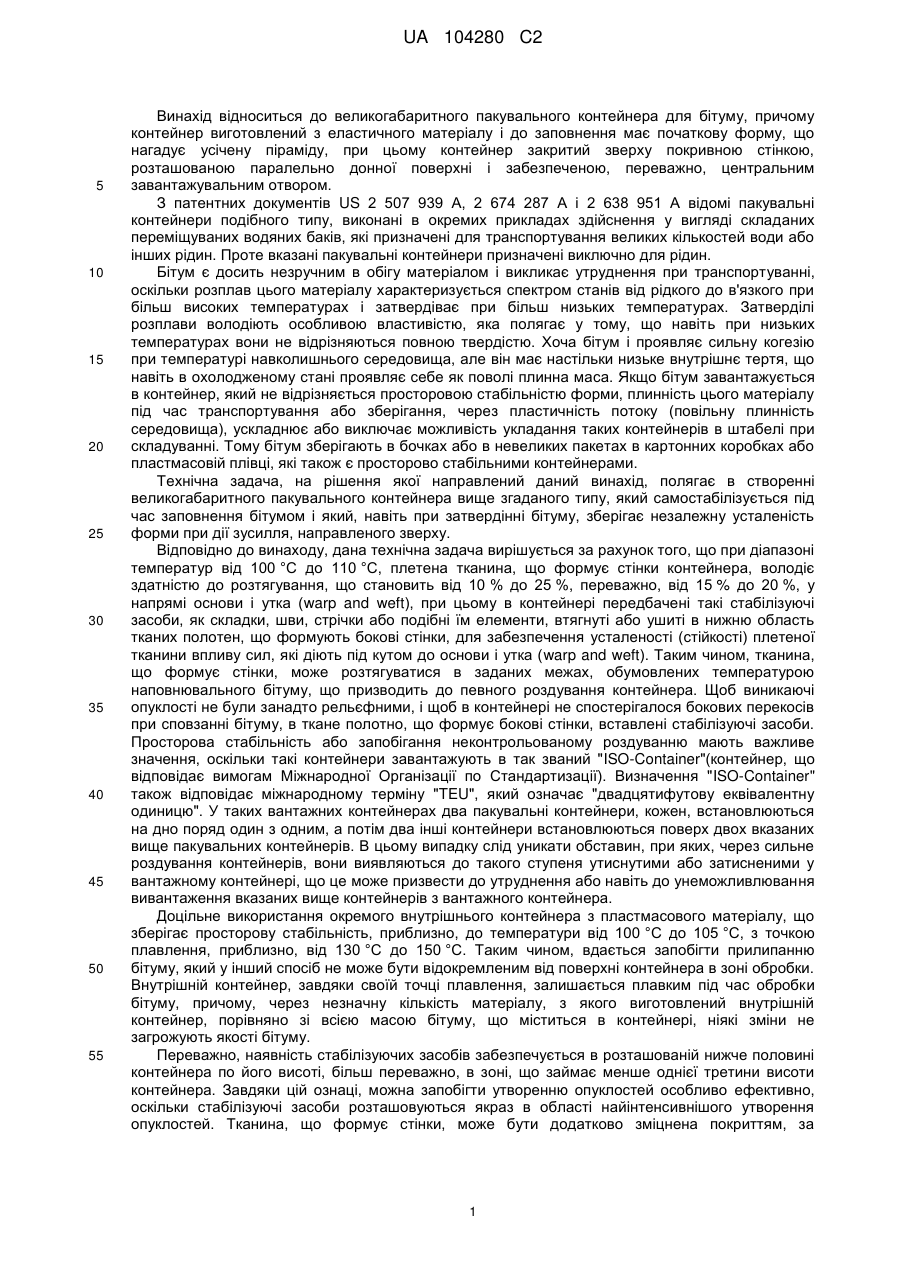

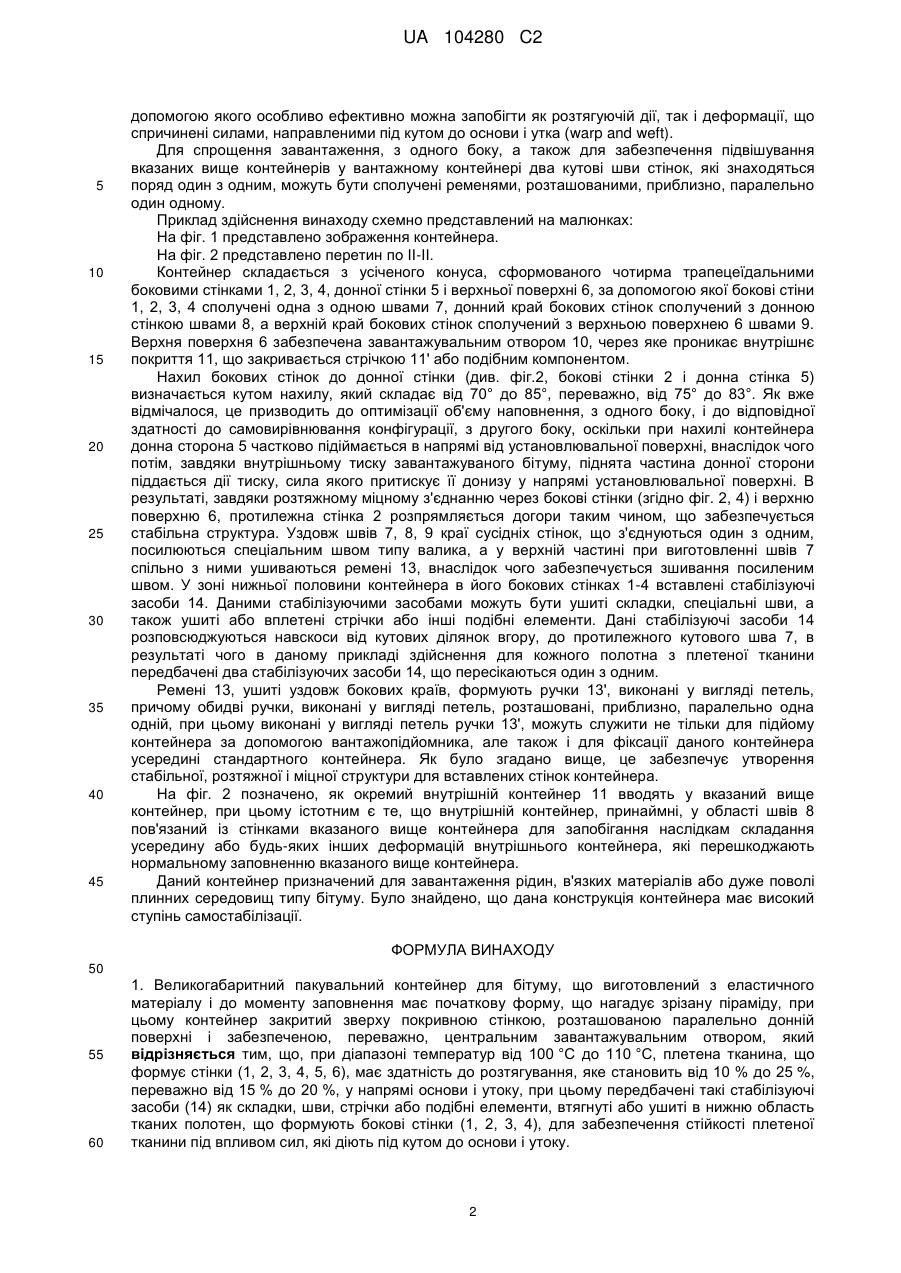

Реферат: Винахід належить до великогабаритного пакувального контейнера для бітуму, причому контейнер виготовлений з еластичного матеріалу і до заповнення має початкову форму, що нагадує зрізану піраміду, при цьому контейнер закритий зверху покривною стінкою (6), розташованою паралельно донній поверхні, яка забезпечена, переважно, центральним завантажувальним отвором (10). Щоб досягти самостабілізації під час наповнення або стабільності під час зберігання, при діапазоні температур від 100 °C до 110 °C плетена тканина, що формує стінки (1, 2, 3, 4, 5, 6), має здатність до розтягування, що становить від 10 % до 25 %, переважно, від 15 % до 20 %, у напрямі основи і утоку, при цьому передбачені такі стабілізуючі засоби (14) як складки, шви, стрічки або подібні елементи, втягнуті або ушиті в нижню область тканих полотен, що формують бокові стінки (1, 2, 3, 4), які забезпечують стійкість плетеної тканини під впливом сил, що діють під кутом до основи і утоку. UA 104280 C2 (12) UA 104280 C2 UA 104280 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до великогабаритного пакувального контейнера для бітуму, причому контейнер виготовлений з еластичного матеріалу і до заповнення має початкову форму, що нагадує усічену піраміду, при цьому контейнер закритий зверху покривною стінкою, розташованою паралельно донної поверхні і забезпеченою, переважно, центральним завантажувальним отвором. З патентних документів US 2 507 939 А, 2 674 287 А і 2 638 951 А відомі пакувальні контейнери подібного типу, виконані в окремих прикладах здійснення у вигляді складаних переміщуваних водяних баків, які призначені для транспортування великих кількостей води або інших рідин. Проте вказані пакувальні контейнери призначені виключно для рідин. Бітум є досить незручним в обігу матеріалом і викликає утруднення при транспортуванні, оскільки розплав цього матеріалу характеризується спектром станів від рідкого до в'язкого при більш високих температурах і затвердіває при більш низьких температурах. Затверділі розплави володіють особливою властивістю, яка полягає у тому, що навіть при низьких температурах вони не відрізняються повною твердістю. Хоча бітум і проявляє сильну когезію при температурі навколишнього середовища, але він має настільки низьке внутрішнє тертя, що навіть в охолодженому стані проявляє себе як поволі плинна маса. Якщо бітум завантажується в контейнер, який не відрізняється просторовою стабільністю форми, плинність цього матеріалу під час транспортування або зберігання, через пластичність потоку (повільну плинність середовища), ускладнює або виключає можливість укладання таких контейнерів в штабелі при складуванні. Тому бітум зберігають в бочках або в невеликих пакетах в картонних коробках або пластмасовій плівці, які також є просторово стабільними контейнерами. Технічна задача, на рішення якої направлений даний винахід, полягає в створенні великогабаритного пакувального контейнера вище згаданого типу, який самостабілізується під час заповнення бітумом і який, навіть при затвердінні бітуму, зберігає незалежну усталеність форми при дії зусилля, направленого зверху. Відповідно до винаходу, дана технічна задача вирішується за рахунок того, що при діапазоні температур від 100 °C до 110 °C, плетена тканина, що формує стінки контейнера, володіє здатністю до розтягування, що становить від 10 % до 25 %, переважно, від 15 % до 20 %, у напрямі основи і утка (warp and weft), при цьому в контейнері передбачені такі стабілізуючі засоби, як складки, шви, стрічки або подібні їм елементи, втягнуті або ушиті в нижню область тканих полотен, що формують бокові стінки, для забезпечення усталеності (стійкості) плетеної тканини впливу сил, які діють під кутом до основи і утка (warp and weft). Таким чином, тканина, що формує стінки, може розтягуватися в заданих межах, обумовлених температурою наповнювального бітуму, що призводить до певного роздування контейнера. Щоб виникаючі опуклості не були занадто рельєфними, і щоб в контейнері не спостерігалося бокових перекосів при сповзанні бітуму, в ткане полотно, що формує бокові стінки, вставлені стабілізуючі засоби. Просторова стабільність або запобігання неконтрольованому роздуванню мають важливе значення, оскільки такі контейнери завантажують в так званий "ISO-Container"(контейнер, що відповідає вимогам Міжнародної Організації по Стандартизації). Визначення "ISO-Container" також відповідає міжнародному терміну "TEU", який означає "двадцятифутову еквівалентну одиницю". У таких вантажних контейнерах два пакувальні контейнери, кожен, встановлюються на дно поряд один з одним, а потім два інші контейнери встановлюються поверх двох вказаних вище пакувальних контейнерів. В цьому випадку слід уникати обставин, при яких, через сильне роздування контейнерів, вони виявляються до такого ступеня утиснутими або затисненими у вантажному контейнері, що це може призвести до утруднення або навіть до унеможливлювання вивантаження вказаних вище контейнерів з вантажного контейнера. Доцільне використання окремого внутрішнього контейнера з пластмасового матеріалу, що зберігає просторову стабільність, приблизно, до температури від 100 °C до 105 °C, з точкою плавлення, приблизно, від 130 °C до 150 °C. Таким чином, вдається запобігти прилипанню бітуму, який у інший спосіб не може бути відокремленим від поверхні контейнера в зоні обробки. Внутрішній контейнер, завдяки своїй точці плавлення, залишається плавким під час обробки бітуму, причому, через незначну кількість матеріалу, з якого виготовлений внутрішній контейнер, порівняно зі всією масою бітуму, що міститься в контейнері, ніякі зміни не загрожують якості бітуму. Переважно, наявність стабілізуючих засобів забезпечується в розташованій нижче половині контейнера по його висоті, більш переважно, в зоні, що займає менше однієї третини висоти контейнера. Завдяки цій ознаці, можна запобігти утворенню опуклостей особливо ефективно, оскільки стабілізуючі засоби розташовуються якраз в області найінтенсивнішого утворення опуклостей. Тканина, що формує стінки, може бути додатково зміцнена покриттям, за 1 UA 104280 C2 5 10 15 20 25 30 35 40 45 допомогою якого особливо ефективно можна запобігти як розтягуючій дії, так і деформації, що спричинені силами, направленими під кутом до основи і утка (warp and weft). Для спрощення завантаження, з одного боку, а також для забезпечення підвішування вказаних вище контейнерів у вантажному контейнері два кутові шви стінок, які знаходяться поряд один з одним, можуть бути сполучені ременями, розташованими, приблизно, паралельно один одному. Приклад здійснення винаходу схемно представлений на малюнках: На фіг. 1 представлено зображення контейнера. На фіг. 2 представлено перетин по ІІ-ІІ. Контейнер складається з усіченого конуса, сформованого чотирма трапецеїдальними боковими стінками 1, 2, 3, 4, донної стінки 5 і верхньої поверхні 6, за допомогою якої бокові стіни 1, 2, 3, 4 сполучені одна з одною швами 7, донний край бокових стінок сполучений з донною стінкою швами 8, а верхній край бокових стінок сполучений з верхньою поверхнею 6 швами 9. Верхня поверхня 6 забезпечена завантажувальним отвором 10, через яке проникає внутрішнє покриття 11, що закривається стрічкою 11' або подібним компонентом. Нахил бокових стінок до донної стінки (див. фіг.2, бокові стінки 2 і донна стінка 5) визначається кутом нахилу, який складає від 70° до 85°, переважно, від 75° до 83°. Як вже відмічалося, це призводить до оптимізації об'єму наповнення, з одного боку, і до відповідної здатності до самовирівнювання конфігурації, з другого боку, оскільки при нахилі контейнера донна сторона 5 частково підіймається в напрямі від установлювальної поверхні, внаслідок чого потім, завдяки внутрішньому тиску завантажуваного бітуму, піднята частина донної сторони піддається дії тиску, сила якого притискує її донизу у напрямі установлювальної поверхні. В результаті, завдяки розтяжному міцному з'єднанню через бокові стінки (згідно фіг. 2, 4) і верхню поверхню 6, протилежна стінка 2 розпрямляється догори таким чином, що забезпечується стабільна структура. Уздовж швів 7, 8, 9 краї сусідніх стінок, що з'єднуються один з одним, посилюються спеціальним швом типу валика, а у верхній частині при виготовленні швів 7 спільно з ними ушиваються ремені 13, внаслідок чого забезпечується зшивання посиленим швом. У зоні нижньої половини контейнера в його бокових стінках 1-4 вставлені стабілізуючі засоби 14. Даними стабілізуючими засобами можуть бути ушиті складки, спеціальні шви, а також ушиті або вплетені стрічки або інші подібні елементи. Дані стабілізуючі засоби 14 розповсюджуються навскоси від кутових ділянок вгору, до протилежного кутового шва 7, в результаті чого в даному прикладі здійснення для кожного полотна з плетеної тканини передбачені два стабілізуючих засоби 14, що пересікаються один з одним. Ремені 13, ушиті уздовж бокових країв, формують ручки 13', виконані у вигляді петель, причому обидві ручки, виконані у вигляді петель, розташовані, приблизно, паралельно одна одній, при цьому виконані у вигляді петель ручки 13', можуть служити не тільки для підйому контейнера за допомогою вантажопідйомника, але також і для фіксації даного контейнера усередині стандартного контейнера. Як було згадано вище, це забезпечує утворення стабільної, розтяжної і міцної структури для вставлених стінок контейнера. На фіг. 2 позначено, як окремий внутрішній контейнер 11 вводять у вказаний вище контейнер, при цьому істотним є те, що внутрішній контейнер, принаймні, у області швів 8 пов'язаний із стінками вказаного вище контейнера для запобігання наслідкам складання усередину або будь-яких інших деформацій внутрішнього контейнера, які перешкоджають нормальному заповненню вказаного вище контейнера. Даний контейнер призначений для завантаження рідин, в'язких матеріалів або дуже поволі плинних середовищ типу бітуму. Було знайдено, що дана конструкція контейнера має високий ступінь самостабілізації. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Великогабаритний пакувальний контейнер для бітуму, що виготовлений з еластичного матеріалу і до моменту заповнення має початкову форму, що нагадує зрізану піраміду, при цьому контейнер закритий зверху покривною стінкою, розташованою паралельно донній поверхні і забезпеченою, переважно, центральним завантажувальним отвором, який відрізняється тим, що, при діапазоні температур від 100 °C до 110 °C, плетена тканина, що формує стінки (1, 2, 3, 4, 5, 6), має здатність до розтягування, яке становить від 10 % до 25 %, переважно від 15 % до 20 %, у напрямі основи і утоку, при цьому передбачені такі стабілізуючі засоби (14) як складки, шви, стрічки або подібні елементи, втягнуті або ушиті в нижню область тканих полотен, що формують бокові стінки (1, 2, 3, 4), для забезпечення стійкості плетеної тканини під впливом сил, які діють під кутом до основи і утоку. 2 UA 104280 C2 5 10 2. Пакувальний контейнер за п. 1, який відрізняється тим, що в нього вставлений окремий внутрішній контейнер (11) з пластичного матеріалу, що зберігає просторову стабільність, приблизно, до температури від 100 °C до 105 °C, з точкою плавлення, приблизно, від 130 °C до 150 °C. 3. Пакувальний контейнер за п. 1 або 2, який відрізняється тим, що стабілізуючі засоби (14) розташовані в нижній половині контейнера, переважно в нижній третині висоти контейнера. 4. Пакувальний контейнер за будь-яким з пп. 1-3, який відрізняється тим, що тканина, що формує стінки (1, 2, 3, 4, 5, 6), стабілізована покриттям. 5. Пакувальний контейнер за будь-яким з пп. 1-4, який відрізняється тим, що два розташовані поряд один з одним кутові шви (7) бокових стінок (1, 2, 3, 4) сполучені ременями (13), розміщеними, приблизно, паралельно один до одного. 3 UA 104280 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
