Конструкція плівкового інфрачервоного резистивного обігрівача “піро”

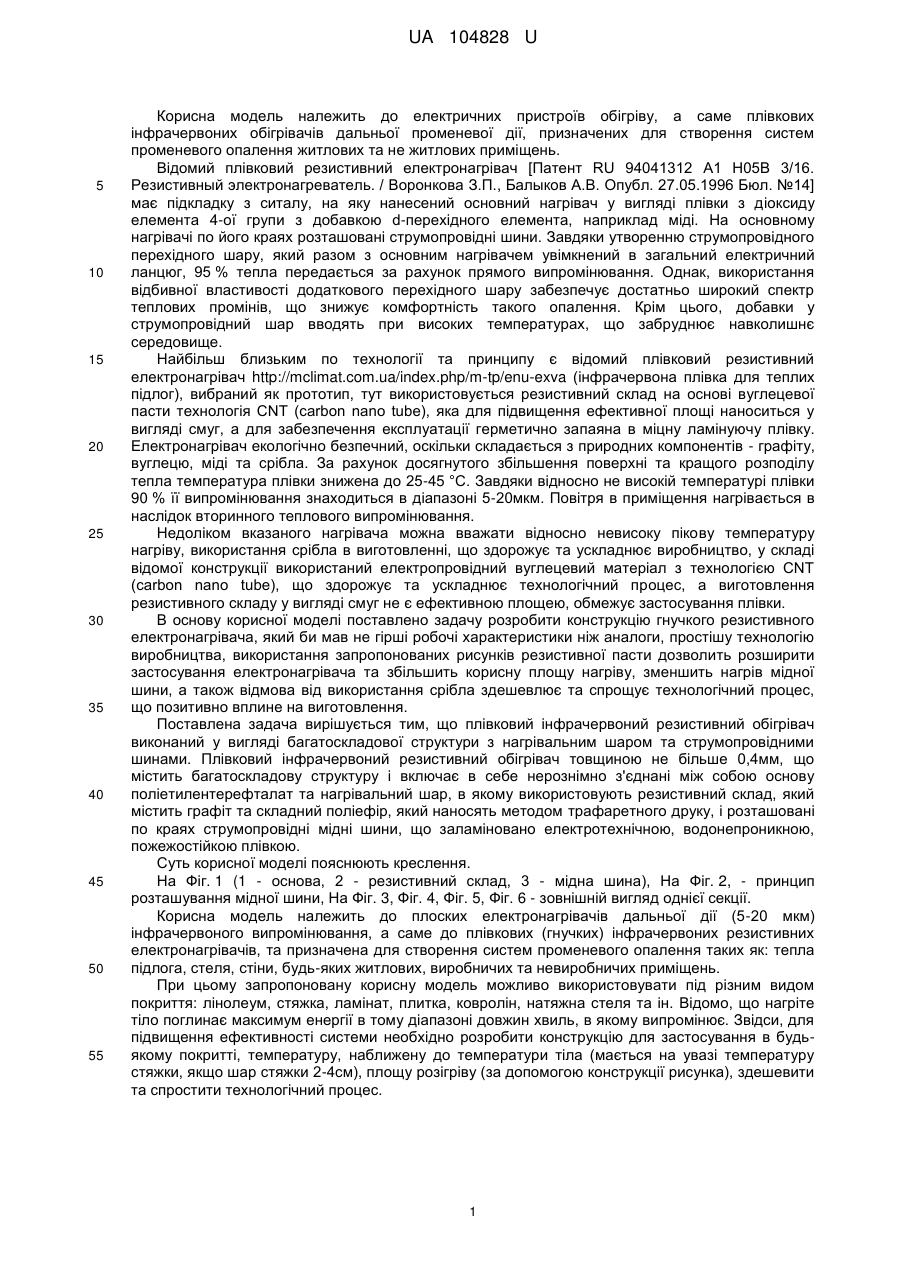

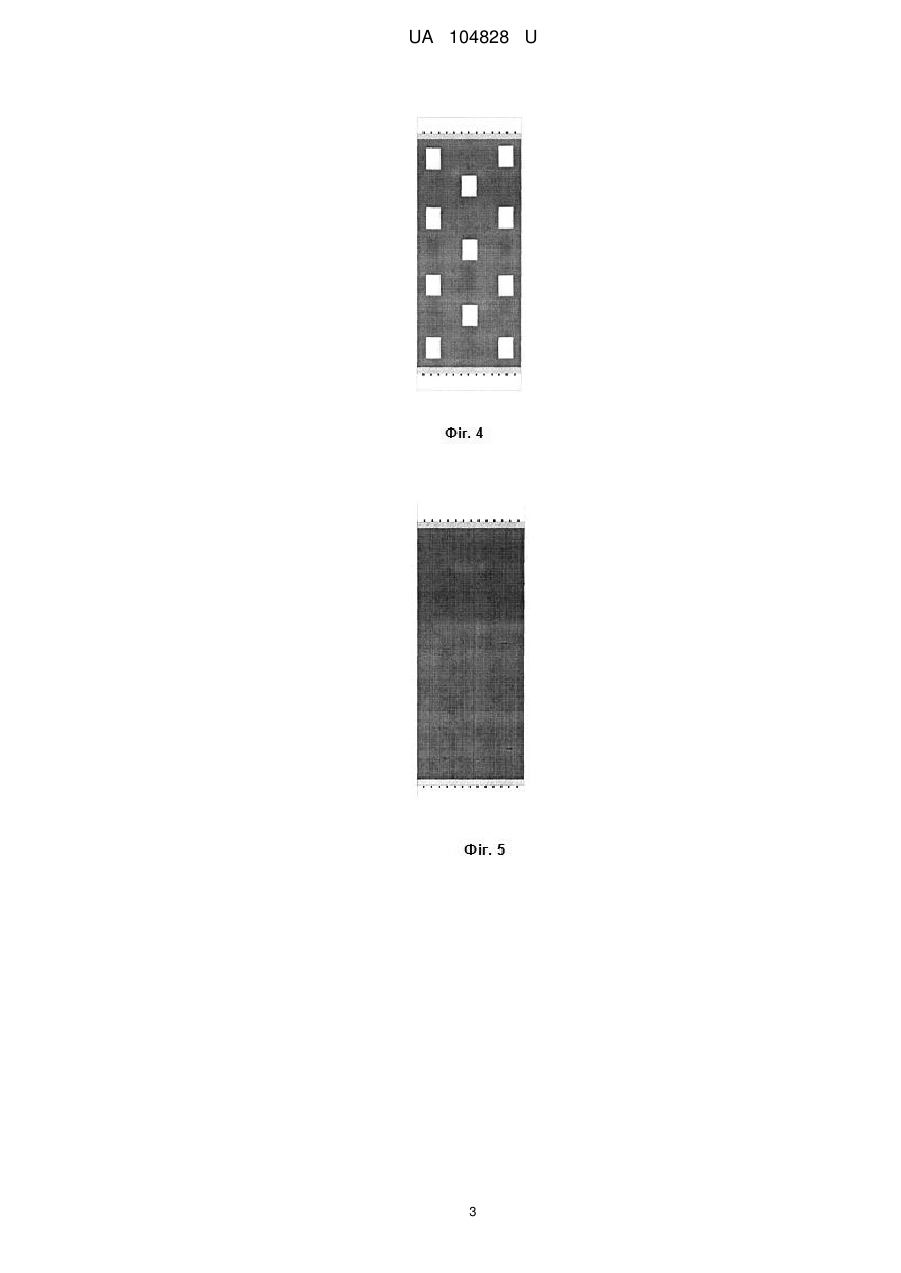

Реферат: UA 104828 U UA 104828 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електричних пристроїв обігріву, а саме плівкових інфрачервоних обігрівачів дальньої променевої дії, призначених для створення систем променевого опалення житлових та не житлових приміщень. Відомий плівковий резистивний електронагрівач [Патент RU 94041312 А1 Н05В 3/16. Резистивный электронагреватель. / Воронкова З.П., Балыков А.В. Опубл. 27.05.1996 Бюл. №14] має підкладку з ситалу, на яку нанесений основний нагрівач у вигляді плівки з діоксиду елемента 4-ої групи з добавкою d-перехідного елемента, наприклад міді. На основному нагрівачі по його краях розташовані струмопровідні шини. Завдяки утворенню струмопровідного перехідного шару, який разом з основним нагрівачем увімкнений в загальний електричний ланцюг, 95 % тепла передається за рахунок прямого випромінювання. Однак, використання відбивної властивості додаткового перехідного шару забезпечує достатньо широкий спектр теплових промінів, що знижує комфортність такого опалення. Крім цього, добавки у струмопровідний шар вводять при високих температурах, що забруднює навколишнє середовище. Найбільш близьким по технології та принципу є відомий плівковий резистивний електронагрівач http://mclimat.com.ua/index.php/m-tp/enu-exva (інфрачервона плівка для теплих підлог), вибраний як прототип, тут використовується резистивний склад на основі вуглецевої пасти технологія CNT (carbon nano tube), яка для підвищення ефективної площі наноситься у вигляді смуг, а для забезпечення експлуатації герметично запаяна в міцну ламінуючу плівку. Електронагрівач екологічно безпечний, оскільки складається з природних компонентів - графіту, вуглецю, міді та срібла. За рахунок досягнутого збільшення поверхні та кращого розподілу тепла температура плівки знижена до 25-45 °C. Завдяки відносно не високій температурі плівки 90 % її випромінювання знаходиться в діапазоні 5-20мкм. Повітря в приміщення нагрівається в наслідок вторинного теплового випромінювання. Недоліком вказаного нагрівача можна вважати відносно невисоку пікову температуру нагріву, використання срібла в виготовленні, що здорожує та ускладнює виробництво, у складі відомої конструкції використаний електропровідний вуглецевий матеріал з технологією CNT (carbon nano tube), що здорожує та ускладнює технологічний процес, а виготовлення резистивного складу у вигляді смуг не є ефективною площею, обмежує застосування плівки. В основу корисної моделі поставлено задачу розробити конструкцію гнучкого резистивного електронагрівача, який би мав не гірші робочі характеристики ніж аналоги, простішу технологію виробництва, використання запропонованих рисунків резистивної пасти дозволить розширити застосування електронагрівача та збільшить корисну площу нагріву, зменшить нагрів мідної шини, а також відмова від використання срібла здешевлює та спрощує технологічний процес, що позитивно вплине на виготовлення. Поставлена задача вирішується тим, що плівковий інфрачервоний резистивний обігрівач виконаний у вигляді багатоскладової структури з нагрівальним шаром та струмопровідними шинами. Плівковий інфрачервоний резистивний обігрівач товщиною не більше 0,4мм, що містить багатоскладову структуру і включає в себе нерознімно з'єднані між собою основу поліетилентерефталат та нагрівальний шар, в якому використовують резистивний склад, який містить графіт та складний поліефір, який наносять методом трафаретного друку, і розташовані по краях струмопровідні мідні шини, що заламіновано електротехнічною, водонепроникною, пожежостійкою плівкою. Суть корисної моделі пояснюють креслення. На Фіг. 1 (1 - основа, 2 - резистивний склад, 3 - мідна шина), На Фіг. 2, - принцип розташування мідної шини, На Фіг. 3, Фіг. 4, Фіг. 5, Фіг. 6 - зовнішній вигляд однієї секції. Корисна модель належить до плоских електронагрівачів дальньої дії (5-20 мкм) інфрачервоного випромінювання, а саме до плівкових (гнучких) інфрачервоних резистивних електронагрівачів, та призначена для створення систем променевого опалення таких як: тепла підлога, стеля, стіни, будь-яких житлових, виробничих та невиробничих приміщень. При цьому запропоновану корисну модель можливо використовувати під різним видом покриття: лінолеум, стяжка, ламінат, плитка, ковролін, натяжна стеля та ін. Відомо, що нагріте тіло поглинає максимум енергії в тому діапазоні довжин хвиль, в якому випромінює. Звідси, для підвищення ефективності системи необхідно розробити конструкцію для застосування в будьякому покритті, температуру, наближену до температури тіла (мається на увазі температуру стяжки, якщо шар стяжки 2-4см), площу розігріву (за допомогою конструкції рисунка), здешевити та спростити технологічний процес. 1 UA 104828 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Плівковий інфрачервоний резистивний обігрівач, що виконаний у вигляді багатоскладової структури з нагрівальним шаром та струмопровідними шинами, який відрізняється тим, що плівковий інфрачервоний резистивний обігрівач товщиною не більше 0,4 мм, що містить багатоскладову структуру і включає в себе нерознімно з'єднані між собою основу поліетилентерефталат та нагрівальний шар, в якому використовують резистивний склад, який містить графіт та складний поліефір, який наносять методом трафаретного друку, і розташовані по краях струмопровідні мідні шини, що заламіновано електротехнічною, водонепроникною, пожежостійкою плівкою. 2 UA 104828 U 3 UA 104828 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
