Упаковка з можливістю групування

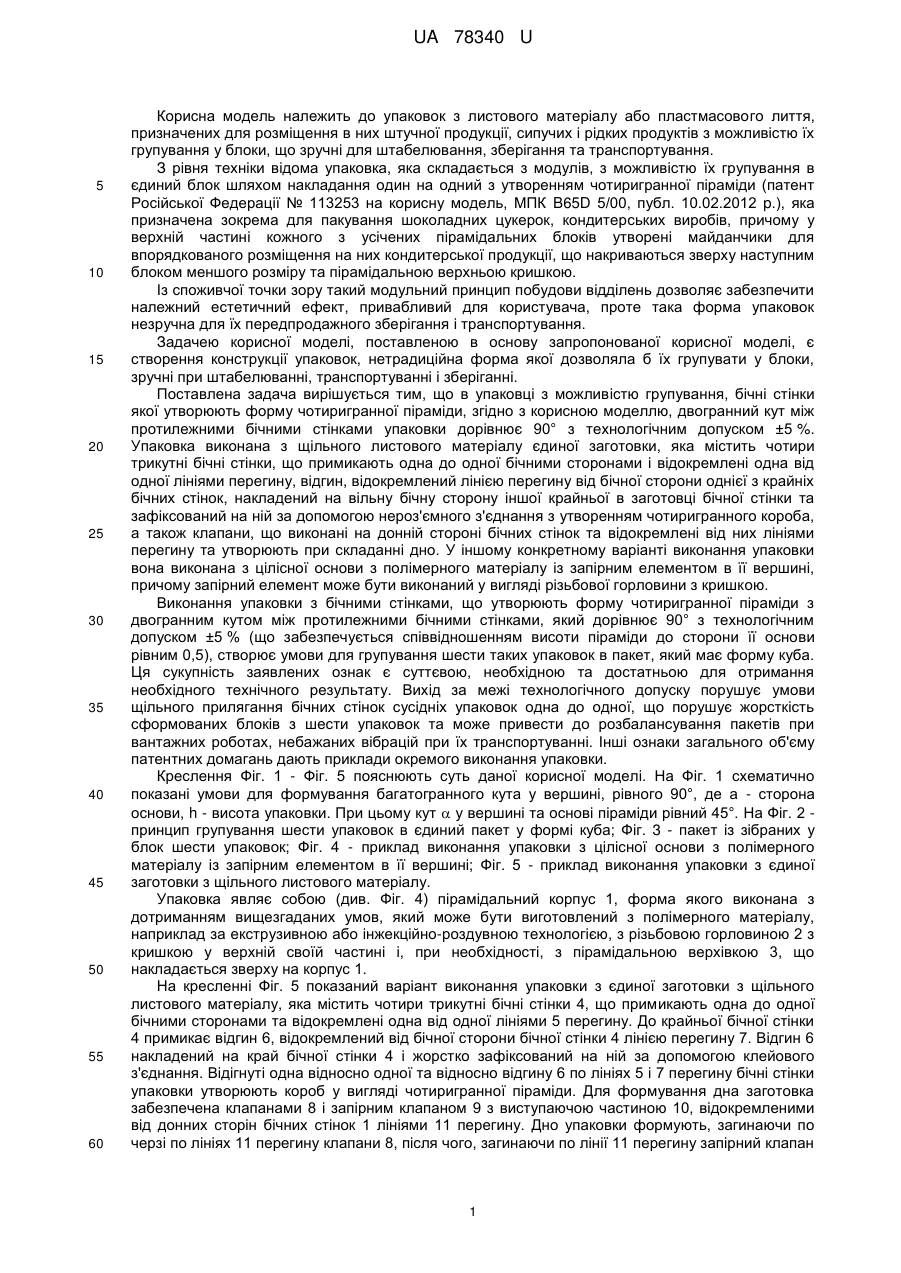

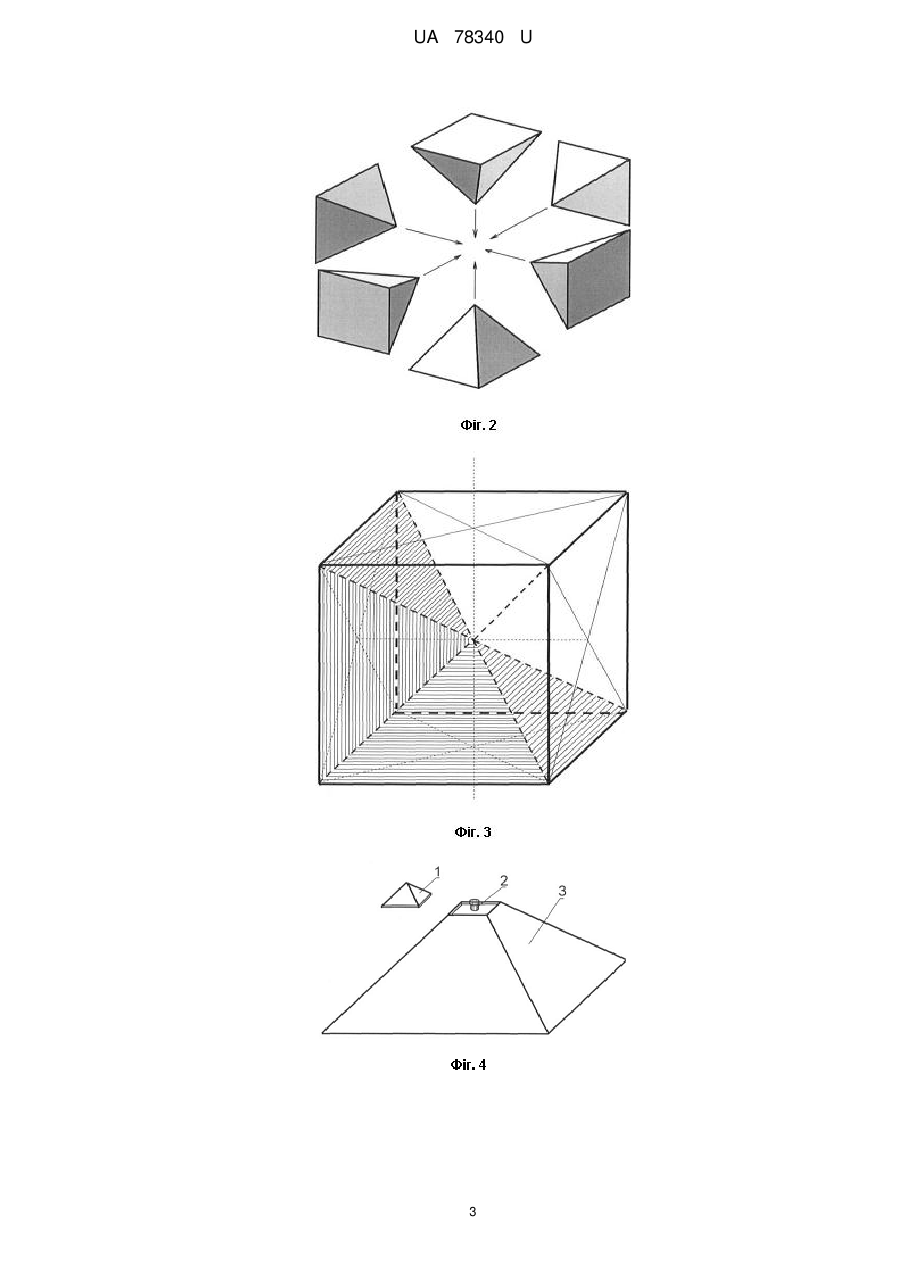

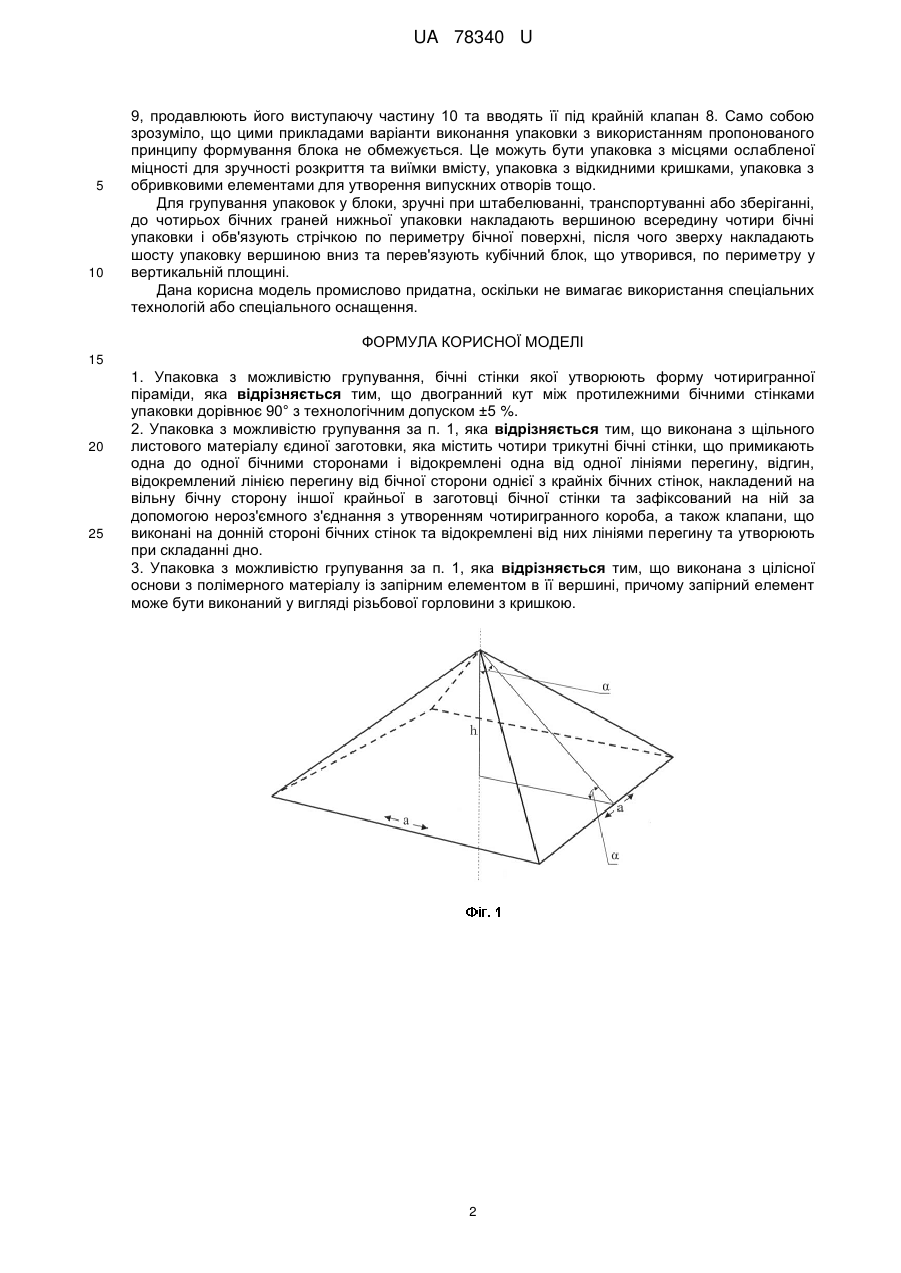

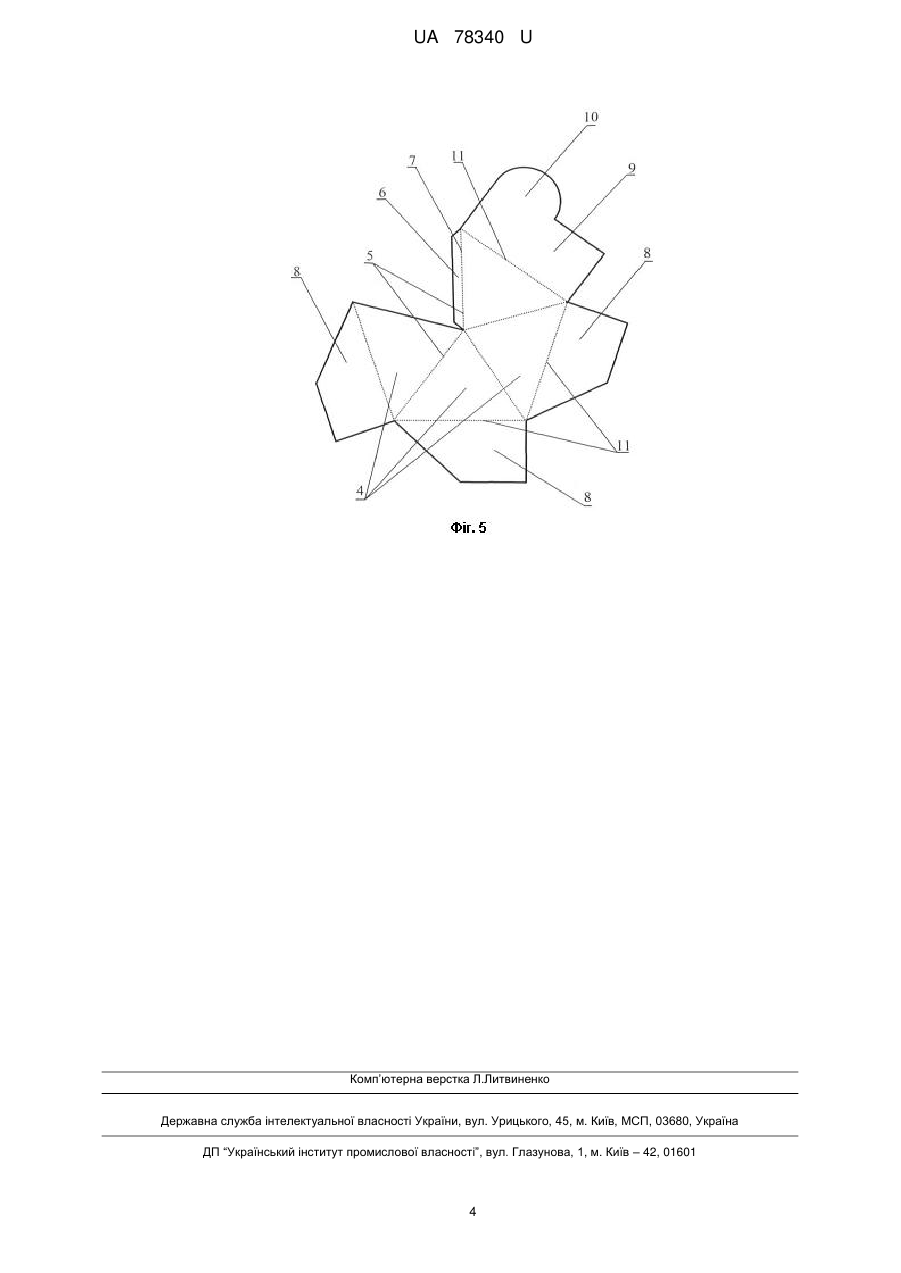

Реферат: UA 78340 U UA 78340 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упаковок з листового матеріалу або пластмасового лиття, призначених для розміщення в них штучної продукції, сипучих і рідких продуктів з можливістю їх групування у блоки, що зручні для штабелювання, зберігання та транспортування. З рівня техніки відома упаковка, яка складається з модулів, з можливістю їх групування в єдиний блок шляхом накладання один на одний з утворенням чотиригранної піраміди (патент Російської Федерації № 113253 на корисну модель, МПК B65D 5/00, публ. 10.02.2012 p.), яка призначена зокрема для пакування шоколадних цукерок, кондитерських виробів, причому у верхній частині кожного з усічених пірамідальних блоків утворені майданчики для впорядкованого розміщення на них кондитерської продукції, що накриваються зверху наступним блоком меншого розміру та пірамідальною верхньою кришкою. Із споживчої точки зору такий модульний принцип побудови відділень дозволяє забезпечити належний естетичний ефект, привабливий для користувача, проте така форма упаковок незручна для їх передпродажного зберігання і транспортування. Задачею корисної моделі, поставленою в основу запропонованої корисної моделі, є створення конструкції упаковок, нетрадиційна форма якої дозволяла б їх групувати у блоки, зручні при штабелюванні, транспортуванні і зберіганні. Поставлена задача вирішується тим, що в упаковці з можливістю групування, бічні стінки якої утворюють форму чотиригранної піраміди, згідно з корисною моделлю, двогранний кут між протилежними бічними стінками упаковки дорівнює 90° з технологічним допуском ±5 %. Упаковка виконана з щільного листового матеріалу єдиної заготовки, яка містить чотири трикутні бічні стінки, що примикають одна до одної бічними сторонами і відокремлені одна від одної лініями перегину, відгин, відокремлений лінією перегину від бічної сторони однієї з крайніх бічних стінок, накладений на вільну бічну сторону іншої крайньої в заготовці бічної стінки та зафіксований на ній за допомогою нероз'ємного з'єднання з утворенням чотиригранного короба, а також клапани, що виконані на донній стороні бічних стінок та відокремлені від них лініями перегину та утворюють при складанні дно. У іншому конкретному варіанті виконання упаковки вона виконана з цілісної основи з полімерного матеріалу із запірним елементом в її вершині, причому запірний елемент може бути виконаний у вигляді різьбової горловини з кришкою. Виконання упаковки з бічними стінками, що утворюють форму чотиригранної піраміди з двогранним кутом між протилежними бічними стінками, який дорівнює 90° з технологічним допуском ±5 % (що забезпечується співвідношенням висоти піраміди до сторони її основи рівним 0,5), створює умови для групування шести таких упаковок в пакет, який має форму куба. Ця сукупність заявлених ознак є суттєвою, необхідною та достатньою для отримання необхідного технічного результату. Вихід за межі технологічного допуску порушує умови щільного прилягання бічних стінок сусідніх упаковок одна до одної, що порушує жорсткість сформованих блоків з шести упаковок та може привести до розбалансування пакетів при вантажних роботах, небажаних вібрацій при їх транспортуванні. Інші ознаки загального об'єму патентних домагань дають приклади окремого виконання упаковки. Креслення Фіг. 1 - Фіг. 5 пояснюють суть даної корисної моделі. На Фіг. 1 схематично показані умови для формування багатогранного кута у вершині, рівного 90°, де а - сторона основи, h - висота упаковки. При цьому кут  у вершині та основі піраміди рівний 45°. На Фіг. 2 принцип групування шести упаковок в єдиний пакет у формі куба; Фіг. 3 - пакет із зібраних у блок шести упаковок; Фіг. 4 - приклад виконання упаковки з цілісної основи з полімерного матеріалу із запірним елементом в її вершині; Фіг. 5 - приклад виконання упаковки з єдиної заготовки з щільного листового матеріалу. Упаковка являє собою (див. Фіг. 4) пірамідальний корпус 1, форма якого виконана з дотриманням вищезгаданих умов, який може бути виготовлений з полімерного матеріалу, наприклад за екструзивною або інжекційно-роздувною технологією, з різьбовою горловиною 2 з кришкою у верхній своїй частині і, при необхідності, з пірамідальною верхівкою 3, що накладається зверху на корпус 1. На кресленні Фіг. 5 показаний варіант виконання упаковки з єдиної заготовки з щільного листового матеріалу, яка містить чотири трикутні бічні стінки 4, що примикають одна до одної бічними сторонами та відокремлені одна від одної лініями 5 перегину. До крайньої бічної стінки 4 примикає відгин 6, відокремлений від бічної сторони бічної стінки 4 лінією перегину 7. Відгин 6 накладений на край бічної стінки 4 і жорстко зафіксований на ній за допомогою клейового з'єднання. Відігнуті одна відносно одної та відносно відгину 6 по лініях 5 і 7 перегину бічні стінки упаковки утворюють короб у вигляді чотиригранної піраміди. Для формування дна заготовка забезпечена клапанами 8 і запірним клапаном 9 з виступаючою частиною 10, відокремленими від донних сторін бічних стінок 1 лініями 11 перегину. Дно упаковки формують, загинаючи по черзі по лініях 11 перегину клапани 8, після чого, загинаючи по лінії 11 перегину запірний клапан 1 UA 78340 U 5 10 9, продавлюють його виступаючу частину 10 та вводять її під крайній клапан 8. Само собою зрозуміло, що цими прикладами варіанти виконання упаковки з використанням пропонованого принципу формування блока не обмежується. Це можуть бути упаковка з місцями ослабленої міцності для зручності розкриття та виїмки вмісту, упаковка з відкидними кришками, упаковка з обривковими елементами для утворення випускних отворів тощо. Для групування упаковок у блоки, зручні при штабелюванні, транспортуванні або зберіганні, до чотирьох бічних граней нижньої упаковки накладають вершиною всередину чотири бічні упаковки і обв'язують стрічкою по периметру бічної поверхні, після чого зверху накладають шосту упаковку вершиною вниз та перев'язують кубічний блок, що утворився, по периметру у вертикальній площині. Дана корисна модель промислово придатна, оскільки не вимагає використання спеціальних технологій або спеціального оснащення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Упаковка з можливістю групування, бічні стінки якої утворюють форму чотиригранної піраміди, яка відрізняється тим, що двогранний кут між протилежними бічними стінками упаковки дорівнює 90° з технологічним допуском ±5 %. 2. Упаковка з можливістю групування за п. 1, яка відрізняється тим, що виконана з щільного листового матеріалу єдиної заготовки, яка містить чотири трикутні бічні стінки, що примикають одна до одної бічними сторонами і відокремлені одна від одної лініями перегину, відгин, відокремлений лінією перегину від бічної сторони однієї з крайніх бічних стінок, накладений на вільну бічну сторону іншої крайньої в заготовці бічної стінки та зафіксований на ній за допомогою нероз'ємного з'єднання з утворенням чотиригранного короба, а також клапани, що виконані на донній стороні бічних стінок та відокремлені від них лініями перегину та утворюють при складанні дно. 3. Упаковка з можливістю групування за п. 1, яка відрізняється тим, що виконана з цілісної основи з полімерного матеріалу із запірним елементом в її вершині, причому запірний елемент може бути виконаний у вигляді різьбової горловини з кришкою. 2 UA 78340 U 3 UA 78340 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
