Спосіб визначення типу провідності напівпровідникових ниткоподібних кристалів
Номер патенту: 40268
Опубліковано: 16.07.2001
Автори: Островський Ігор Петрович, Варшава Славомир Степанович, Дружинін Анатолій Олександрович
Формула / Реферат
Спосіб визначення типу провідності напівпровідникових кристалів, що включає під’єднання електричних контактів до кристала, створення градієнта температур між контактами і визначення по знаку потенціалу термоносіїв типу провідності, який відрізняється тим, що кристалу надають форму асиметричного зростка з двох ниткоподібних кристалів, до кінців його під’єднують електричні контакти, через два протилежні контакти пропускають стабілізований електричний струм, створюючи «гарячі» точки, якими є вузли зростка, а для вимірювання знаку потенціалу використовують другу пару контактів на різних відстанях від цих точок.
Текст

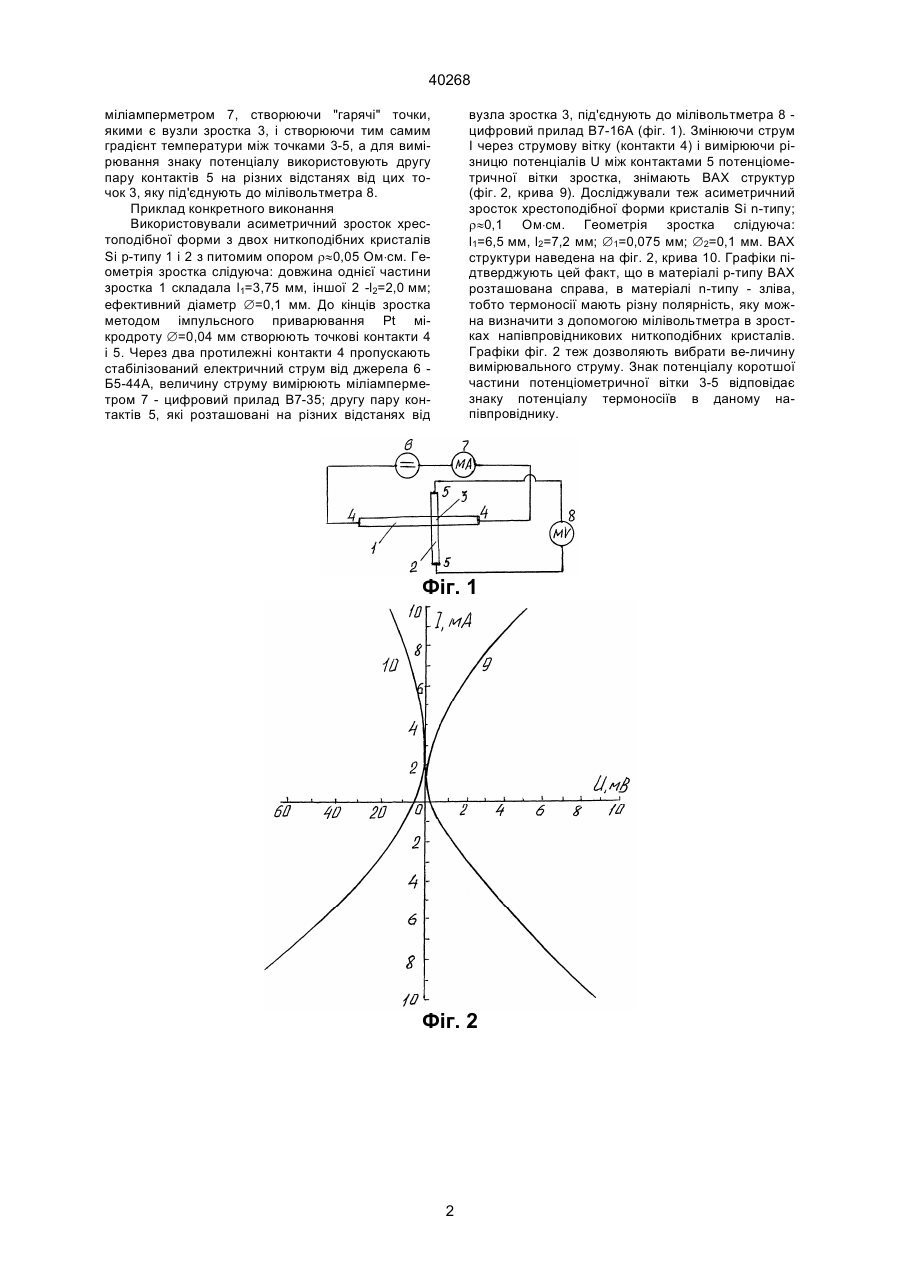

Спосіб визначення типу провідності напівпровідникових кристалів, що включає під'єднання еле 40268 міліамперметром 7, створюючи "гарячі" точки, якими є вузли зростка 3, і створюючи тим самим градієнт температури між точками 3-5, а для вимірювання знаку потенціалу використовують другу пару контактів 5 на різних відстанях від цих точок 3, яку під'єднують до мілівольтметра 8. Приклад конкретного виконання Використовували асиметричний зросток хрестоподібної форми з двох ниткоподібних кристалів Si p-типу 1 і 2 з питомим опором r»0,05 Ом×см. Геометрія зростка слідуюча: довжина однієї частини зростка 1 складала l1=3,75 мм, іншої 2 -l2=2,0 мм; ефективний діаметр Æ=0,1 мм. До кінців зростка методом імпульсного приварювання Pt мікродроту Æ=0,04 мм створюють точкові контакти 4 і 5. Через два протилежні контакти 4 пропускають стабілізований електричний струм від джерела 6 Б5-44А, величину струму вимірюють міліамперметром 7 - цифровий прилад В7-35; другу пару контактів 5, які розташовані на різних відстанях від вузла зростка 3, під'єднують до мілівольтметра 8 цифровий прилад В7-16А (фіг. 1). Змінюючи струм I через струмову вітку (контакти 4) і вимірюючи різницю потенціалів U між контактами 5 потенціометричної вітки зростка, знімають ВАХ структур (фіг. 2, крива 9). Досліджували теж асиметричний зросток хрестоподібної форми кристалів Si n-типу; r»0,1 Ом×см. Геометрія зростка слідуюча: l1=6,5 мм, l2=7,2 мм; Æ1=0,075 мм; Æ2=0,1 мм. ВАХ структури наведена на фіг. 2, крива 10. Графіки підтверджують цей факт, що в матеріалі р-типу ВАХ розташована справа, в матеріалі n-типу - зліва, тобто термоносії мають різну полярність, яку можна визначити з допомогою мілівольтметра в зростках напівпровідникових ниткоподібних кристалів. Графіки фіг. 2 теж дозволяють вибрати ве-личину вимірювального струму. Знак потенціалу коротшої частини потенціометричної вітки 3-5 відповідає знаку потенціалу термоносіїв в даному напівпровіднику. Фіг. 1 Фіг. 2 2 40268 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod to determine type of conductivity of semiconductor filamentous crystals
Автори англійськоюVarshava Slavomyr Stepanovych, Druzhynin Anatolii Oleksandrovych, Ostrovskyi Ihor Petrovych
Назва патенту російськоюСпособ определения типа проводимости полупроводниковых нитевидных кристаллов
Автори російськоюВаршава Славомир Степанович, Дружинин Анатолий Александрович, Островский Игорь Петрович
МПК / Мітки
МПК: G01R 31/00
Мітки: провідності, напівпровідникових, кристалів, визначення, типу, спосіб, ниткоподібних
