Пересувний пристрій для виробництва деревної тріски

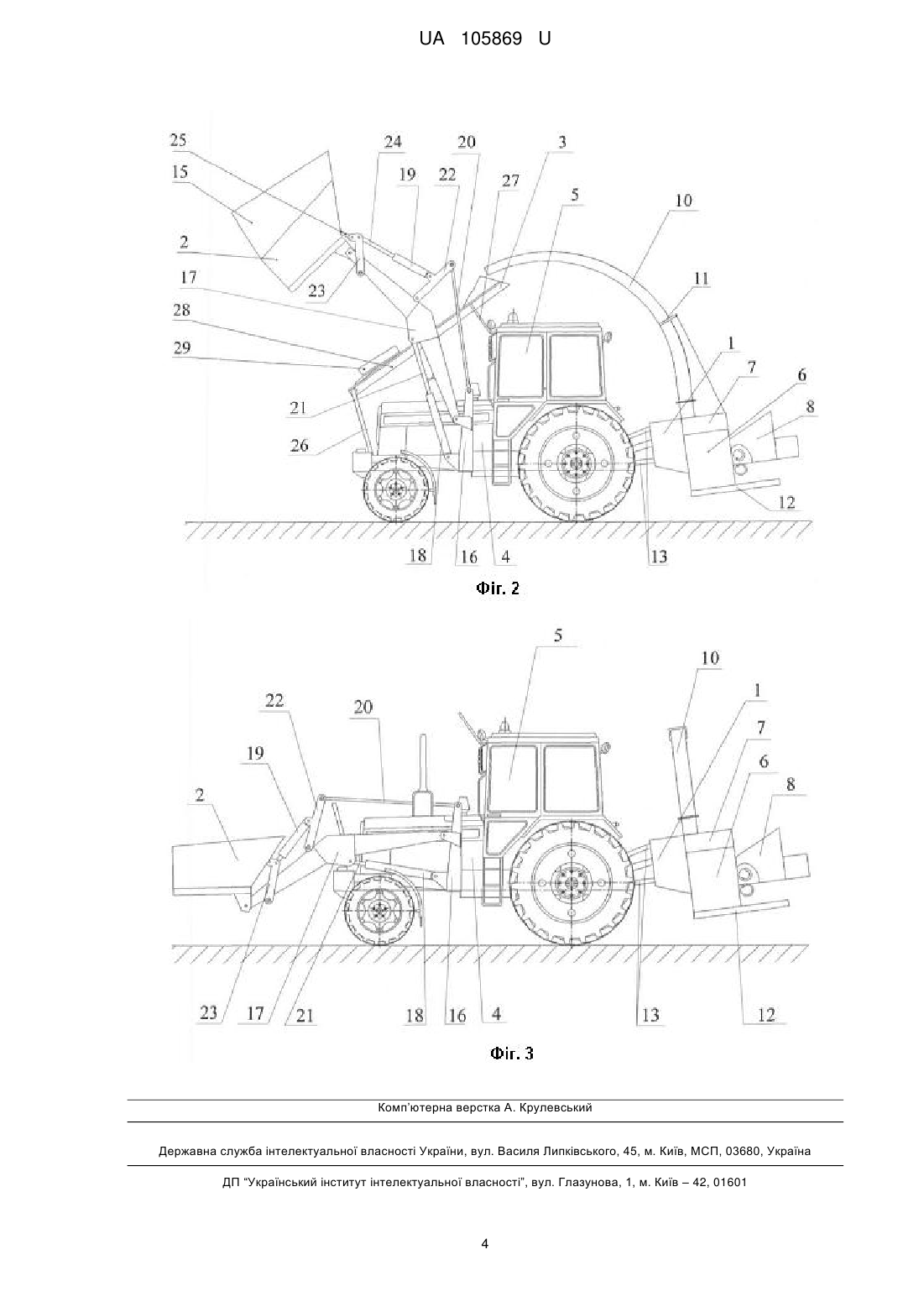

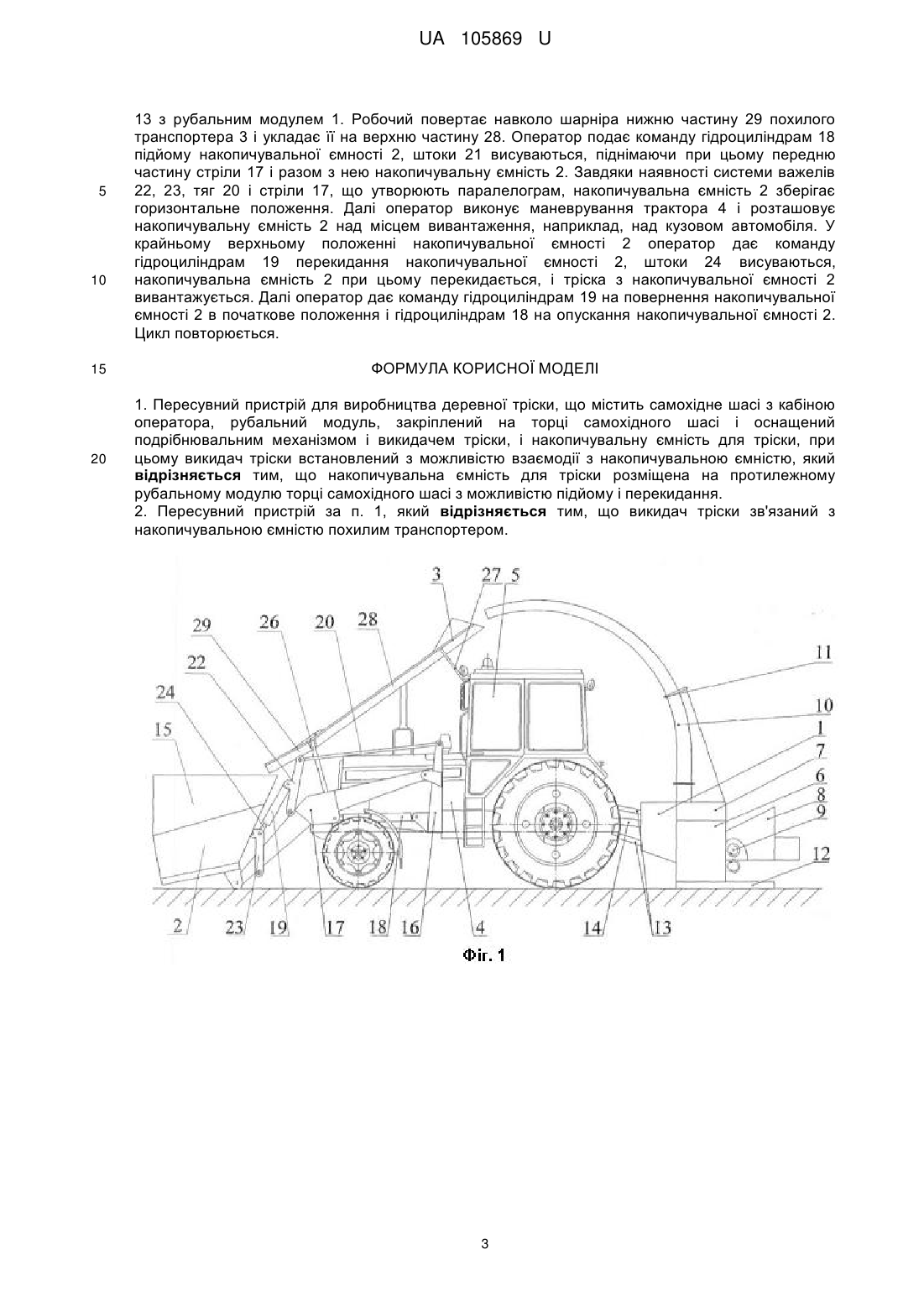

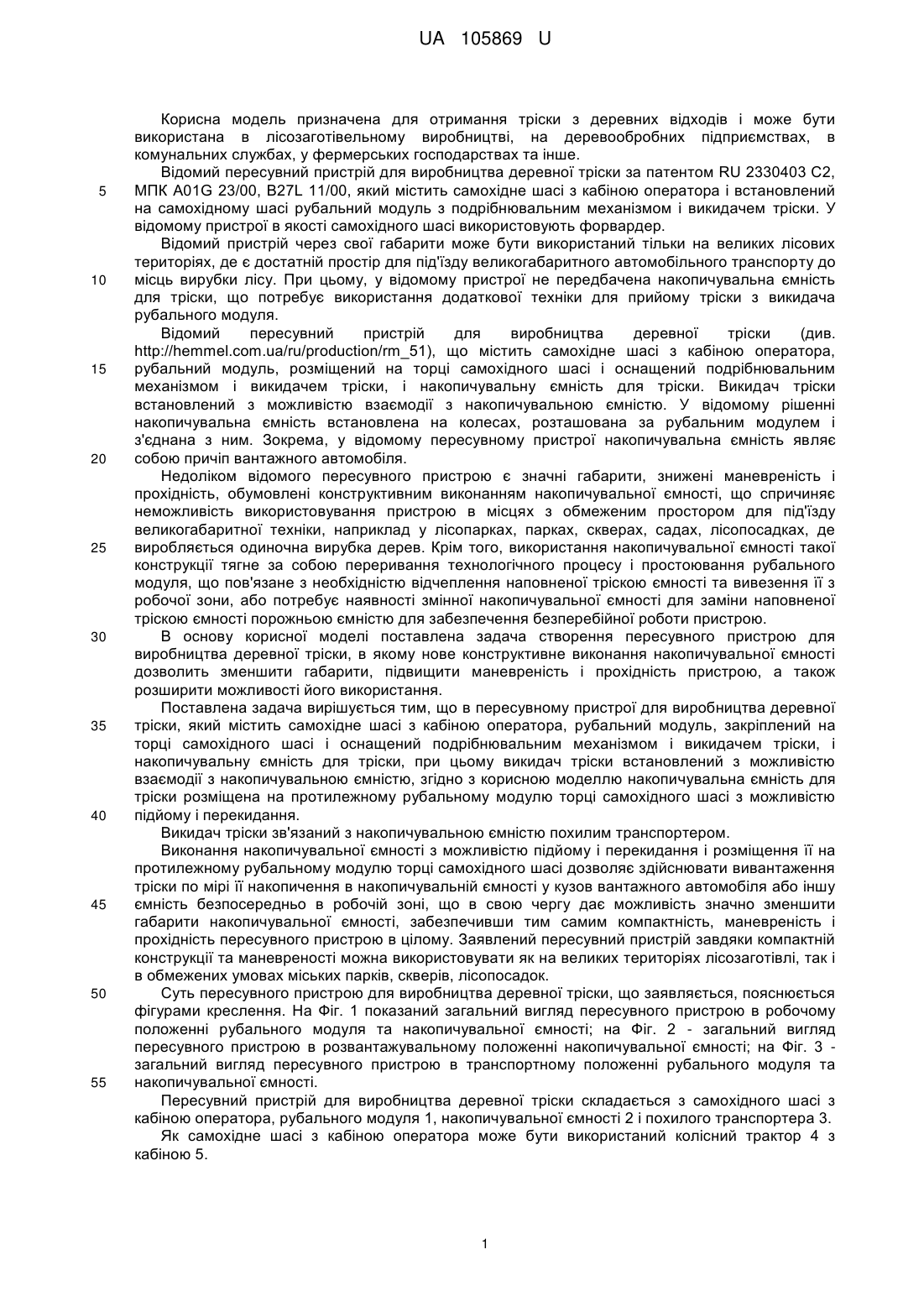

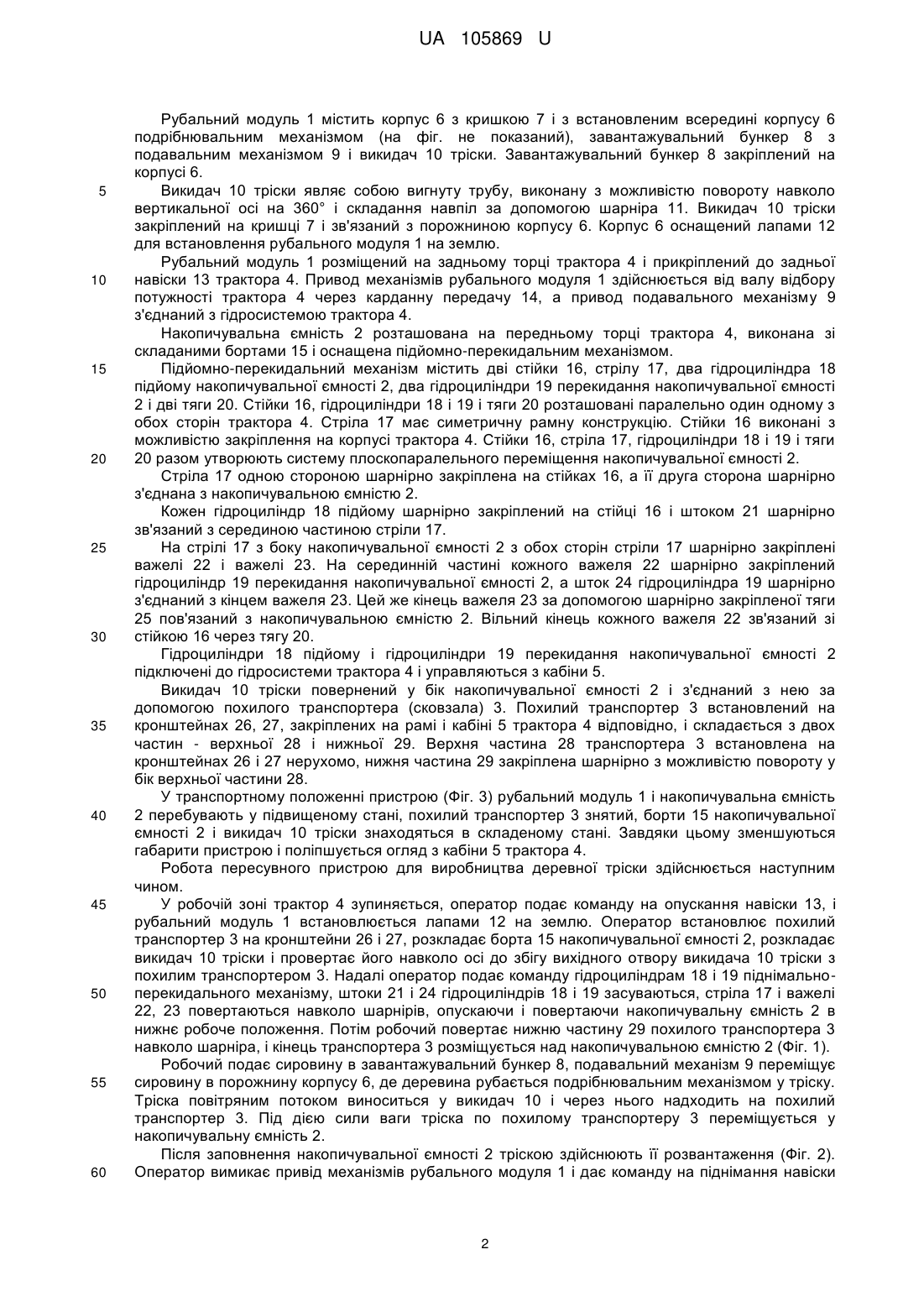

Реферат: Пересувний пристрій для виробництва деревної тріски містить самохідне шасі з кабіною оператора, рубальний модуль, закріплений на торці самохідного шасі і оснащений подрібнювальним механізмом і викидачем тріски, і накопичувальну ємність для тріски, при цьому викидач тріски встановлений з можливістю взаємодії з накопичувальною ємністю. Накопичувальна ємність для тріски розміщена на протилежному рубальному модулю торці самохідного шасі з можливістю підйому і перекидання. UA 105869 U (54) ПЕРЕСУВНИЙ ПРИСТРІЙ ДЛЯ ВИРОБНИЦТВА ДЕРЕВНОЇ ТРІСКИ UA 105869 U UA 105869 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель призначена для отримання тріски з деревних відходів і може бути використана в лісозаготівельному виробництві, на деревообробних підприємствах, в комунальних службах, у фермерських господарствах та інше. Відомий пересувний пристрій для виробництва деревної тріски за патентом RU 2330403 С2, МПК A01G 23/00, B27L 11/00, який містить самохідне шасі з кабіною оператора і встановлений на самохідному шасі рубальний модуль з подрібнювальним механізмом і викидачем тріски. У відомому пристрої в якості самохідного шасі використовують форвардер. Відомий пристрій через свої габарити може бути використаний тільки на великих лісових територіях, де є достатній простір для під'їзду великогабаритного автомобільного транспорту до місць вирубки лісу. При цьому, у відомому пристрої не передбачена накопичувальна ємність для тріски, що потребує використання додаткової техніки для прийому тріски з викидача рубального модуля. Відомий пересувний пристрій для виробництва деревної тріски (див. http://hemmel.com.ua/ru/production/rm_51), що містить самохідне шасі з кабіною оператора, рубальний модуль, розміщений на торці самохідного шасі і оснащений подрібнювальним механізмом і викидачем тріски, і накопичувальну ємність для тріски. Викидач тріски встановлений з можливістю взаємодії з накопичувальною ємністю. У відомому рішенні накопичувальна ємність встановлена на колесах, розташована за рубальним модулем і з'єднана з ним. Зокрема, у відомому пересувному пристрої накопичувальна ємність являє собою причіп вантажного автомобіля. Недоліком відомого пересувного пристрою є значні габарити, знижені маневреність і прохідність, обумовлені конструктивним виконанням накопичувальної ємності, що спричиняє неможливість використовування пристрою в місцях з обмеженим простором для під'їзду великогабаритної техніки, наприклад у лісопарках, парках, скверах, садах, лісопосадках, де виробляється одиночна вирубка дерев. Крім того, використання накопичувальної ємності такої конструкції тягне за собою переривання технологічного процесу і простоювання рубального модуля, що пов'язане з необхідністю відчеплення наповненої тріскою ємності та вивезення її з робочої зони, або потребує наявності змінної накопичувальної ємності для заміни наповненої тріскою ємності порожньою ємністю для забезпечення безперебійної роботи пристрою. В основу корисної моделі поставлена задача створення пересувного пристрою для виробництва деревної тріски, в якому нове конструктивне виконання накопичувальної ємності дозволить зменшити габарити, підвищити маневреність і прохідність пристрою, а також розширити можливості його використання. Поставлена задача вирішується тим, що в пересувному пристрої для виробництва деревної тріски, який містить самохідне шасі з кабіною оператора, рубальний модуль, закріплений на торці самохідного шасі і оснащений подрібнювальним механізмом і викидачем тріски, і накопичувальну ємність для тріски, при цьому викидач тріски встановлений з можливістю взаємодії з накопичувальною ємністю, згідно з корисною моделлю накопичувальна ємність для тріски розміщена на протилежному рубальному модулю торці самохідного шасі з можливістю підйому і перекидання. Викидач тріски зв'язаний з накопичувальною ємністю похилим транспортером. Виконання накопичувальної ємності з можливістю підйому і перекидання і розміщення її на протилежному рубальному модулю торці самохідного шасі дозволяє здійснювати вивантаження тріски по мірі її накопичення в накопичувальній ємності у кузов вантажного автомобіля або іншу ємність безпосередньо в робочій зоні, що в свою чергу дає можливість значно зменшити габарити накопичувальної ємності, забезпечивши тим самим компактність, маневреність і прохідність пересувного пристрою в цілому. Заявлений пересувний пристрій завдяки компактній конструкції та маневреності можна використовувати як на великих територіях лісозаготівлі, так і в обмежених умовах міських парків, скверів, лісопосадок. Суть пересувного пристрою для виробництва деревної тріски, що заявляється, пояснюється фігурами креслення. На Фіг. 1 показаний загальний вигляд пересувного пристрою в робочому положенні рубального модуля та накопичувальної ємності; на Фіг. 2 - загальний вигляд пересувного пристрою в розвантажувальному положенні накопичувальної ємності; на Фіг. 3 загальний вигляд пересувного пристрою в транспортному положенні рубального модуля та накопичувальної ємності. Пересувний пристрій для виробництва деревної тріски складається з самохідного шасі з кабіною оператора, рубального модуля 1, накопичувальної ємності 2 і похилого транспортера 3. Як самохідне шасі з кабіною оператора може бути використаний колісний трактор 4 з кабіною 5. 1 UA 105869 U 5 10 15 20 25 30 35 40 45 50 55 60 Рубальний модуль 1 містить корпус 6 з кришкою 7 і з встановленим всередині корпусу 6 подрібнювальним механізмом (на фіг. не показаний), завантажувальний бункер 8 з подавальним механізмом 9 і викидач 10 тріски. Завантажувальний бункер 8 закріплений на корпусі 6. Викидач 10 тріски являє собою вигнуту трубу, виконану з можливістю повороту навколо вертикальної осі на 360° і складання навпіл за допомогою шарніра 11. Викидач 10 тріски закріплений на кришці 7 і зв'язаний з порожниною корпусу 6. Корпус 6 оснащений лапами 12 для встановлення рубального модуля 1 на землю. Рубальний модуль 1 розміщений на задньому торці трактора 4 і прикріплений до задньої навіски 13 трактора 4. Привод механізмів рубального модуля 1 здійснюється від валу відбору потужності трактора 4 через карданну передачу 14, а привод подавального механізму 9 з'єднаний з гідросистемою трактора 4. Накопичувальна ємність 2 розташована на передньому торці трактора 4, виконана зі складаними бортами 15 і оснащена підйомно-перекидальним механізмом. Підйомно-перекидальний механізм містить дві стійки 16, стрілу 17, два гідроциліндра 18 підйому накопичувальної ємності 2, два гідроциліндри 19 перекидання накопичувальної ємності 2 і дві тяги 20. Стійки 16, гідроциліндри 18 і 19 і тяги 20 розташовані паралельно один одному з обох сторін трактора 4. Стріла 17 має симетричну рамну конструкцію. Стійки 16 виконані з можливістю закріплення на корпусі трактора 4. Стійки 16, стріла 17, гідроциліндри 18 і 19 і тяги 20 разом утворюють систему плоскопаралельного переміщення накопичувальної ємності 2. Стріла 17 одною стороною шарнірно закріплена на стійках 16, а її друга сторона шарнірно з'єднана з накопичувальною ємністю 2. Кожен гідроциліндр 18 підйому шарнірно закріплений на стійці 16 і штоком 21 шарнірно зв'язаний з серединою частиною стріли 17. На стрілі 17 з боку накопичувальної ємності 2 з обох сторін стріли 17 шарнірно закріплені важелі 22 і важелі 23. На серединній частині кожного важеля 22 шарнірно закріплений гідроциліндр 19 перекидання накопичувальної ємності 2, а шток 24 гідроциліндра 19 шарнірно з'єднаний з кінцем важеля 23. Цей же кінець важеля 23 за допомогою шарнірно закріпленої тяги 25 пов'язаний з накопичувальною ємністю 2. Вільний кінець кожного важеля 22 зв'язаний зі стійкою 16 через тягу 20. Гідроциліндри 18 підйому і гідроциліндри 19 перекидання накопичувальної ємності 2 підключені до гідросистеми трактора 4 і управляються з кабіни 5. Викидач 10 тріски повернений у бік накопичувальної ємності 2 і з'єднаний з нею за допомогою похилого транспортера (сковзала) 3. Похилий транспортер 3 встановлений на кронштейнах 26, 27, закріплених на рамі і кабіні 5 трактора 4 відповідно, і складається з двох частин - верхньої 28 і нижньої 29. Верхня частина 28 транспортера 3 встановлена на кронштейнах 26 і 27 нерухомо, нижня частина 29 закріплена шарнірно з можливістю повороту у бік верхньої частини 28. У транспортному положенні пристрою (Фіг. 3) рубальний модуль 1 і накопичувальна ємність 2 перебувають у підвищеному стані, похилий транспортер 3 знятий, борти 15 накопичувальної ємності 2 і викидач 10 тріски знаходяться в складеному стані. Завдяки цьому зменшуються габарити пристрою і поліпшується огляд з кабіни 5 трактора 4. Робота пересувного пристрою для виробництва деревної тріски здійснюється наступним чином. У робочій зоні трактор 4 зупиняється, оператор подає команду на опускання навіски 13, і рубальний модуль 1 встановлюється лапами 12 на землю. Оператор встановлює похилий транспортер 3 на кронштейни 26 і 27, розкладає борта 15 накопичувальної ємності 2, розкладає викидач 10 тріски і провертає його навколо осі до збігу вихідного отвору викидача 10 тріски з похилим транспортером 3. Надалі оператор подає команду гідроциліндрам 18 і 19 піднімальноперекидального механізму, штоки 21 і 24 гідроциліндрів 18 і 19 засуваються, стріла 17 і важелі 22, 23 повертаються навколо шарнірів, опускаючи і повертаючи накопичувальну ємність 2 в нижнє робоче положення. Потім робочий повертає нижню частину 29 похилого транспортера 3 навколо шарніра, і кінець транспортера 3 розміщується над накопичувальною ємністю 2 (Фіг. 1). Робочий подає сировину в завантажувальний бункер 8, подавальний механізм 9 переміщує сировину в порожнину корпусу 6, де деревина рубається подрібнювальним механізмом у тріску. Тріска повітряним потоком виноситься у викидач 10 і через нього надходить на похилий транспортер 3. Під дією сили ваги тріска по похилому транспортеру 3 переміщується у накопичувальну ємність 2. Після заповнення накопичувальної ємності 2 тріскою здійснюють її розвантаження (Фіг. 2). Оператор вимикає привід механізмів рубального модуля 1 і дає команду на піднімання навіски 2 UA 105869 U 5 10 15 20 13 з рубальним модулем 1. Робочий повертає навколо шарніра нижню частину 29 похилого транспортера 3 і укладає її на верхню частину 28. Оператор подає команду гідроциліндрам 18 підйому накопичувальної ємності 2, штоки 21 висуваються, піднімаючи при цьому передню частину стріли 17 і разом з нею накопичувальну ємність 2. Завдяки наявності системи важелів 22, 23, тяг 20 і стріли 17, що утворюють паралелограм, накопичувальна ємність 2 зберігає горизонтальне положення. Далі оператор виконує маневрування трактора 4 і розташовує накопичувальну ємність 2 над місцем вивантаження, наприклад, над кузовом автомобіля. У крайньому верхньому положенні накопичувальної ємності 2 оператор дає команду гідроциліндрам 19 перекидання накопичувальної ємності 2, штоки 24 висуваються, накопичувальна ємність 2 при цьому перекидається, і тріска з накопичувальної ємності 2 вивантажується. Далі оператор дає команду гідроциліндрам 19 на повернення накопичувальної ємності 2 в початкове положення і гідроциліндрам 18 на опускання накопичувальної ємності 2. Цикл повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пересувний пристрій для виробництва деревної тріски, що містить самохідне шасі з кабіною оператора, рубальний модуль, закріплений на торці самохідного шасі і оснащений подрібнювальним механізмом і викидачем тріски, і накопичувальну ємність для тріски, при цьому викидач тріски встановлений з можливістю взаємодії з накопичувальною ємністю, який відрізняється тим, що накопичувальна ємність для тріски розміщена на протилежному рубальному модулю торці самохідного шасі з можливістю підйому і перекидання. 2. Пересувний пристрій за п. 1, який відрізняється тим, що викидач тріски зв'язаний з накопичувальною ємністю похилим транспортером. 3 UA 105869 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
