Спосіб сушіння дрібної деревної фракції в петролатумі

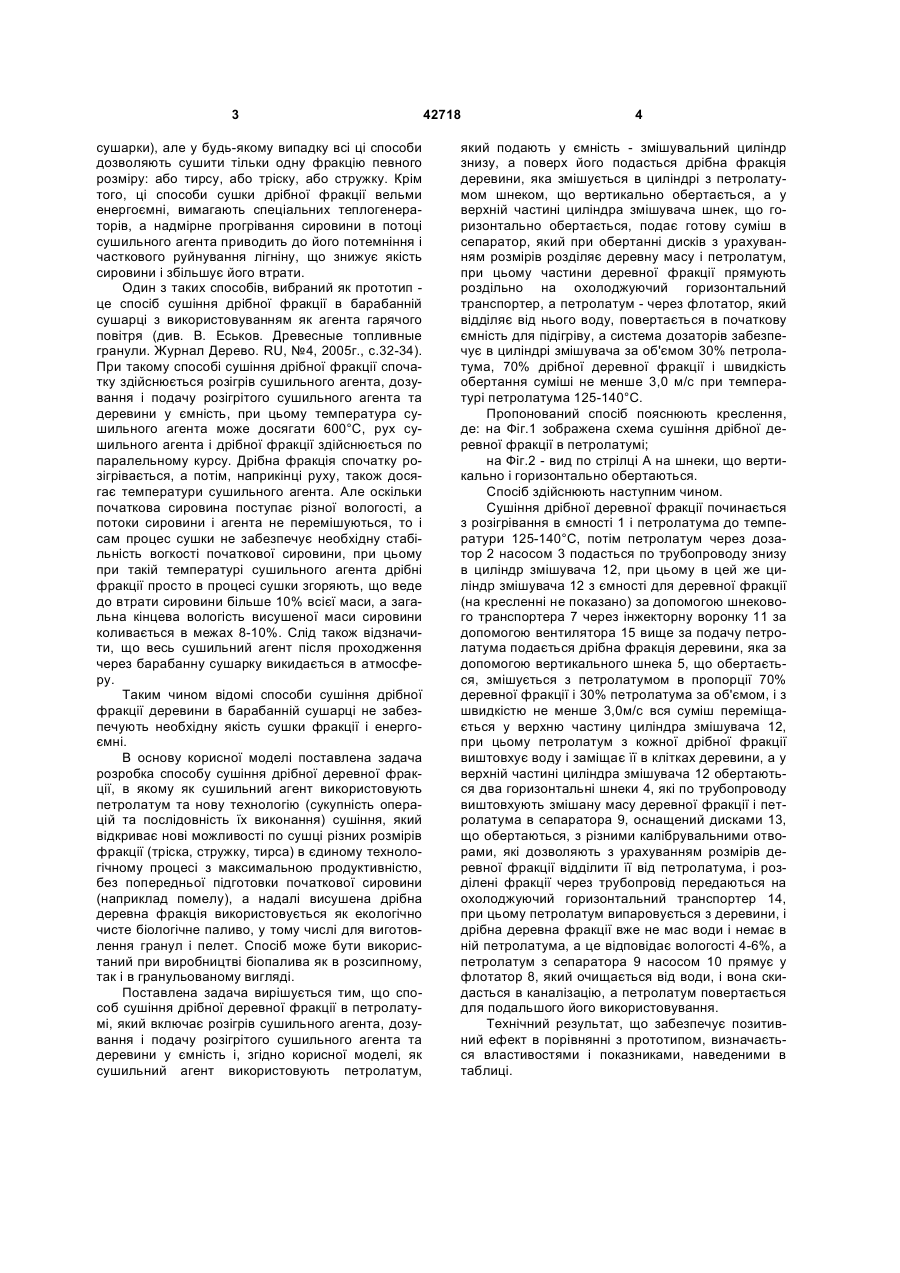

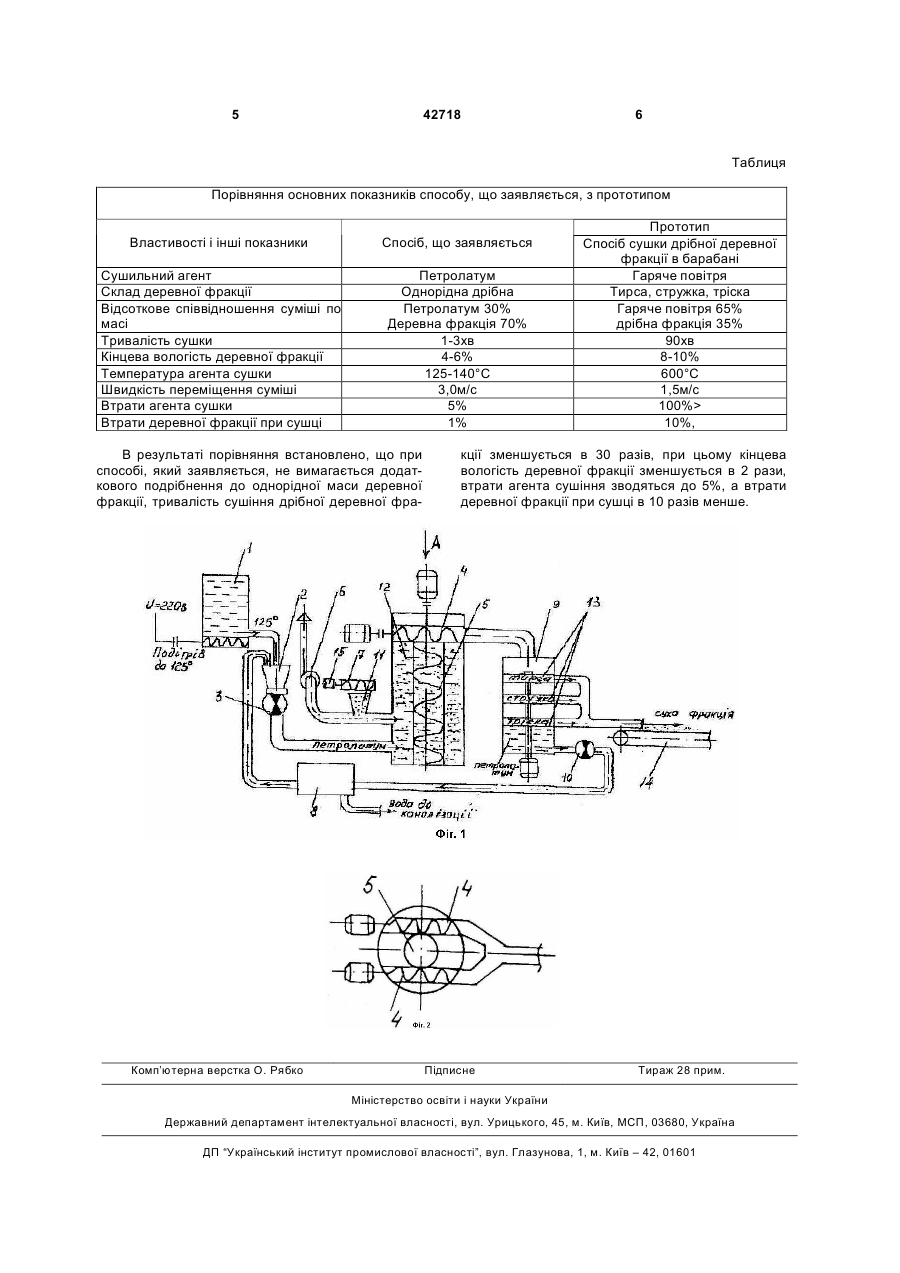

Спосіб сушіння дрібної деревної фракції в петролатумі, що включає розігрів сушильного агента, дозування і подачу розігрітого сушильного агента та деревини у ємність, який відрізняється тим, що як сушильний агент використовують петролатум, який подають у ємність - змішувальний циліндр, знизу, а поверх нього подається дрібна фракція деревини, яка змішується в циліндрі з 3 сушарки), але у будь-якому випадку всі ці способи дозволяють сушити тільки одну фракцію певного розміру: або тирсу, або тріску, або стружку. Крім того, ці способи сушки дрібної фракції вельми енергоємні, вимагають спеціальних теплогенераторів, а надмірне прогрівання сировини в потоці сушильного агента приводить до його потемніння і часткового руйнування лігніну, що знижує якість сировини і збільшує його втрати. Один з таких способів, вибраний як прототип це спосіб сушіння дрібної фракції в барабанній сушарці з використовуванням як агента гарячого повітря (див. В. Еськов. Древесные топливные гранули. Журнал Дерево. RU, №4, 2005г., с.32-34). При такому способі сушіння дрібної фракції спочатку здійснюється розігрів сушильного агента, дозування і подачу розігрітого сушильного агента та деревини у ємність, при цьому температура сушильного агента може досягати 600°С, рух сушильного агента і дрібної фракції здійснюється по паралельному курсу. Дрібна фракція спочатку розігрівається, а потім, наприкінці руху, також досягає температури сушильного агента. Але оскільки початкова сировина поступає різної вологості, а потоки сировини і агента не перемішуються, то і сам процес сушки не забезпечує необхідну стабільність вогкості початкової сировини, при цьому при такій температурі сушильного агента дрібні фракції просто в процесі сушки згоряють, що веде до втрати сировини більше 10% всієї маси, а загальна кінцева вологість висушеної маси сировини коливається в межах 8-10%. Слід також відзначити, що весь сушильний агент після проходження через барабанну сушарку викидається в атмосферу. Таким чином відомі способи сушіння дрібної фракції деревини в барабанній сушарці не забезпечують необхідну якість сушки фракції і енергоємні. В основу корисної моделі поставлена задача розробка способу сушіння дрібної деревної фракції, в якому як сушильний агент використовують петролатум та нову технологію (сукупність операцій та послідовність їх виконання) сушіння, який відкриває нові можливості по сушці різних розмірів фракції (тріска, стружку, тирса) в єдиному технологічному процесі з максимальною продуктивністю, без попередньої підготовки початкової сировини (наприклад помелу), а надалі висушена дрібна деревна фракція використовується як екологічно чисте біологічне паливо, у тому числі для виготовлення гранул і пелет. Спосіб може бути використаний при виробництві біопалива як в розсипному, так і в гранульованому вигляді. Поставлена задача вирішується тим, що способ сушіння дрібної деревної фракції в петролатумі, який включає розігрів сушильного агента, дозування і подачу розігрітого сушильного агента та деревини у ємність і, згідно корисної моделі, як сушильний агент використовують петролатум, 42718 4 який подають у ємність - змішувальний циліндр знизу, а поверх його подасться дрібна фракція деревини, яка змішується в циліндрі з петролатумом шнеком, що вертикально обертається, а у верхній частині циліндра змішувача шнек, що горизонтально обертається, подає готову суміш в сепаратор, який при обертанні дисків з урахуванням розмірів розділяє деревну масу і петролатум, при цьому частини деревної фракції прямують роздільно на охолоджуючий горизонтальний транспортер, а петролатум - через флотатор, який відділяє від нього воду, повертається в початкову ємність для підігріву, а система дозаторів забезпечує в циліндрі змішувача за об'ємом 30% петролатума, 70% дрібної деревної фракції і швидкість обертання суміші не менше 3,0 м/с при температурі петролатума 125-140°С. Пропонований спосіб пояснюють креслення, де: на Фіг.1 зображена схема сушіння дрібної деревної фракції в петролатумі; на Фіг.2 - вид по стрілці А на шнеки, що вертикально і горизонтально обертаються. Спосіб здійснюють наступним чином. Сушіння дрібної деревної фракції починається з розігрівання в ємності 1 і петролатума до температури 125-140°С, потім петролатум через дозатор 2 насосом 3 подасться по трубопроводу знизу в циліндр змішувача 12, при цьому в цей же циліндр змішувача 12 з ємності для деревної фракції (на кресленні не показано) за допомогою шнекового транспортера 7 через інжекторну воронку 11 за допомогою вентилятора 15 вище за подачу петролатума подається дрібна фракція деревини, яка за допомогою вертикального шнека 5, що обертається, змішується з петролатумом в пропорції 70% деревної фракції і 30% петролатума за об'ємом, і з швидкістю не менше 3,0м/с вся суміш переміщається у верхню частину циліндра змішувача 12, при цьому петролатум з кожної дрібної фракції виштовхує воду і заміщає її в клітках деревини, а у верхній частині циліндра змішувача 12 обертаються два горизонтальні шнеки 4, які по трубопроводу виштовхують змішану масу деревної фракції і петролатума в сепаратора 9, оснащений дисками 13, що обертаються, з різними калібрувальними отворами, які дозволяють з урахуванням розмірів деревної фракції відділити її від петролатума, і розділені фракції через трубопровід передаються на охолоджуючий горизонтальний транспортер 14, при цьому петролатум випаровується з деревини, і дрібна деревна фракції вже не мас води і немає в ній петролатума, а це відповідає вологості 4-6%, а петролатум з сепаратора 9 насосом 10 прямує у флотатор 8, який очищається від води, і вона скидасться в каналізацію, а петролатум повертається для подальшого його використовування. Технічний результат, що забезпечує позитивний ефект в порівнянні з прототипом, визначається властивостями і показниками, наведеними в таблиці. 5 42718 6 Таблиця Порівняння основних показників способу, що заявляється, з прототипом Властивості і інші показники Спосіб, що заявляється Сушильний агент Склад деревної фракції Відсоткове співвідношення суміші по масі Тривалість сушки Кінцева вологість деревної фракції Температура агента сушки Швидкість переміщення суміші Втрати агента сушки Втрати деревної фракції при сушці Петролатум Однорідна дрібна Петролатум 30% Деревна фракція 70% 1-3хв 4-6% 125-140°С 3,0м/с 5% 1% В результаті порівняння встановлено, що при способі, який заявляється, не вимагається додаткового подрібнення до однорідної маси деревної фракції, тривалість сушіння дрібної деревної фра Комп’ютерна верстка О. Рябко Прототип Спосіб сушки дрібної деревної фракції в барабані Гаряче повітря Тирса, стружка, тріска Гаряче повітря 65% дрібна фракція 35% 90хв 8-10% 600°С 1,5м/с 100%> 10%, кції зменшується в 30 разів, при цьому кінцева вологість деревної фракції зменшується в 2 рази, втрати агента сушіння зводяться до 5%, а втрати деревної фракції при сушці в 10 разів менше. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
