Спосіб виробництва піролізованої тріски

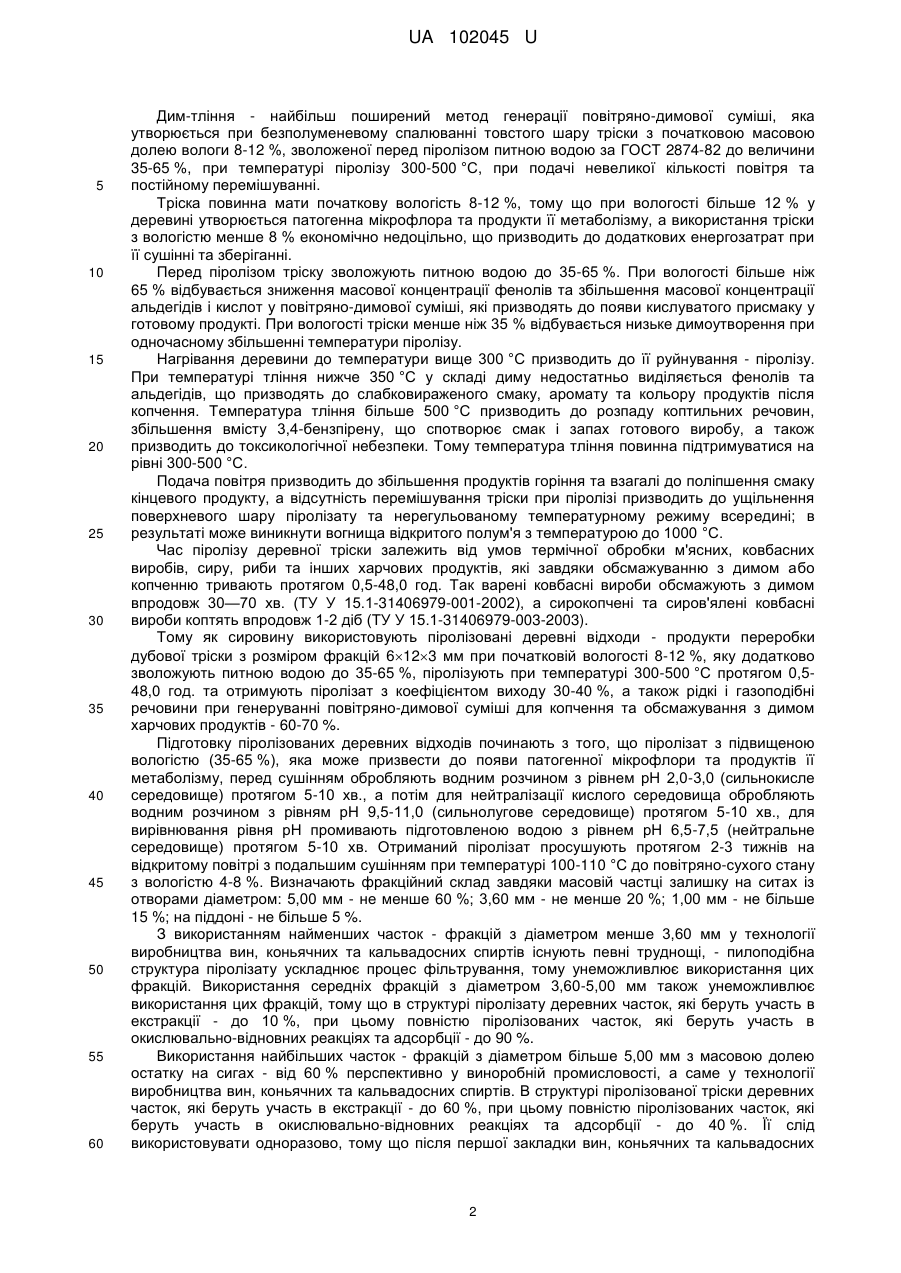

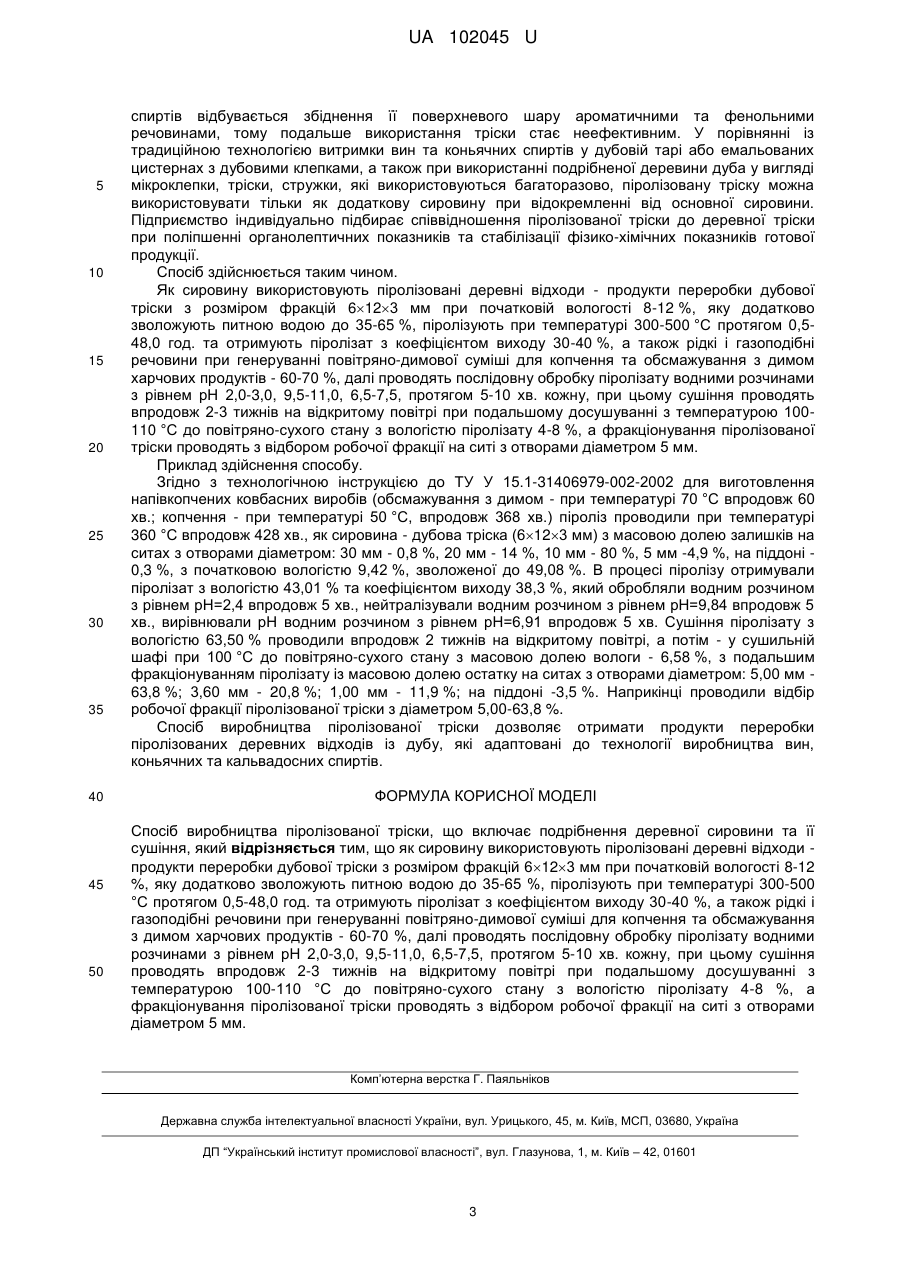

Реферат: Спосіб виробництва піролізованої тріски, що включає подрібнення деревної сировини та її сушіння. В якому як сировину використовують піролізовані деревні відходи - продукти переробки дубової тріски з розміром фракцій 6123 мм при початковій вологості 8-12 %, яку додатково зволожують питною водою до 35-65 %, піролізують при температурі 300-500 °С протягом 0,5-48,0 год. та отримують піролізат з коефіцієнтом виходу 30-40 %, а також рідкі і газоподібні речовини при генеруванні повітряно-димової суміші для копчення та обсмажування з димом харчових продуктів - 60-70 %, далі проводять послідовну обробку піролізату водними розчинами з рівнем рН 2,0-3,0, 9,5-11,0, 6,5-7,5, протягом 5-10 хв. кожну, при цьому сушіння проводять впродовж 2-3 тижнів на відкритому повітрі при подальшому досушуванні з температурою 100-110 °С до повітряно-сухого стану з вологістю піролізату 4-8 %, а фракціонування піролізованої тріски проводять з відбором робочої фракції на ситі з отворами діаметром 5 мм. UA 102045 U (54) СПОСІБ ВИРОБНИЦТВА ПІРОЛІЗОВАНОЇ ТРІСКИ UA 102045 U UA 102045 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виноробної промисловості, а саме до технології виробництва вин, коньячних та кальвадосних спиртів при застосуванні піролізованої тріски із деревини дубу. За найближчий аналог корисної моделі було прийнято спосіб обробки подрібненої деревини дуба [Патент України № 50046 А, МПК C12G 3/07, опубл. 15.10.2002, Бюл. №10] для прискорення процесу визрівання вин, коньячних та кальвадосних спиртів. Згідно зі способом деревину дубу двох видів ["Quercus robur L.» - дуб черешчатий, "Quercus petraea" - дуб скельний] подрібнюють до розмірів тріски - довжиною 5,0-35,0 мм і товщиною не більше 5,0 мм, обробляють ферментним препаратом цитолітичної дії в дозі 0,01-0,04 % протягом 4 год., для отримання термообробленої подрібненої деревини дубу її висушують протягом 30,0-36,0 год. при температурі 150-170 °C до отримання темно-коричневого кольору з кінцевою вологістю - не більше 8 %. Даний спосіб має такі недоліки: враховує використання тільки двох видів дубу, які найбільш представлені в Україні, що обмежує використання інших видів, загальна кількість яких у світі складає 600 найменувань; при використанні дубу у вигляді пиломатеріалу - бруси, дошки тощо є певні труднощі при класифікації та сортуванні його за видами; низький ресурс "роботи" дубової тріски - до трьох разів, в залежності від технології виробництва; великі енерговитрати при термообробленні (сушінні) тріски. В основу корисної моделі поставлена задача створення способу виробництва піролізованої тріски, яка адаптована до технології виробництва вин, коньячних та кальвадосних спиртів, при її одноразовому використанні, шляхом отримання продуктів переробки піролізованих деревних відходів із дубу, після термічної обробки м'ясних, ковбасних виробів, сиру, риби та інших харчових продуктів. Поставлена задача вирішується тим, що у способі виробництва піролізованої тріски, що включає подрібнення деревної сировини та її сушіння, в якому згідно з корисною моделлю, як сировину використовують піролізовані деревні відходи - продукти переробки дубової тріски з розміром фракцій 6123 мм при початковій вологості 8-12 %, яку додатково зволожують питною водою до 35-65 %, піролізують при температурі 300-500 °C протягом 0,5-48,0 год. та отримують піролізат з коефіцієнтом виходу 30-40 %, а також рідкі і газоподібні речовини при генеруванні повітряно-димової суміші для копчення та обсмажування з димом харчових продуктів - 60-70 %, далі проводять послідовну обробку піролізату водними розчинами з рівнем рН 2,0-3,0, 9,5-11,0, 6,5-7,5, протягом 5-10 хв. кожну, при цьому сушіння проводять впродовж 2-3 тижнів на відкритому повітрі при подальшому досушуванні з температурою 100-110 °C до повітряно-сухого стану з вологістю піролізату 4-8 %, а фракціонування піролізованої тріски проводять з відбором робочої фракції на ситі з отворами діаметром 5 мм. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом полягає в наступному. В процесі обсмажування з димом та при копченні утворюються численні речовини, які містяться в димі при неповному згоранні деревини, що потрапляють до продукту і забезпечують його консервацію, ароматизацію і потрібне забарвлення. Технологічні властивості диму залежать від його хімічного складу і передусім від міри насичення ароматичними речовинами. Утворення піролізованих деревних відходів в процесі генерування повітряно-димової суміші передбачає використання деревної тріски твердолистяних порід (бук, вільха, дуб, в'яз, липа, ліщина, клен та ін.), а також кісточкові породи (черешня, вишня, яблуня, абрикос, слива та ін.). Одною з найбільш поширених порід є дуб, який позитивно впливає на склад та концентрацію активних коптильних агентів при димному копченні та призводить до зниження смолоутворення та підвищення органолептичних показників м'ясних, ковбасних виробів, сиру, риби та інших харчових продуктів, з отриманням піролізованих деревних відходів при неповному згоранні деревини. Тріску отримують подрібненням деревини у формі косокутних паралелепіпедів з гострим кутом у діапазоні 30-60°, заданих розмірів фракцій: великого розміру - 6123 мм; середнього розміру - 463 мм; дрібного розміру - 1-3 мм; дуже дрібного розміру 0,3-1 мм. Використання технологічної тріски великого розміру фракцій 6 × 12 × 3 мм, з масовою часткою залишків тріски на ситах з отворами діаметром 30 мм - не більше 3,0 %, 20 та 10 мм - не менше 86,0 %, 5 мм не більше 10,0 %, на піддоні - не більше 1,0 %, позитивно вливає на утворення рідких і газоподібних речовин - 60-70 % при отриманні піролізованої тріски 30-40 %. Розмір фракцій тріски впливає на профіль її застосування, в залежності від температури копчення - холодного (6-22 °C), гарячого (30-50 °C), високотемпературного (80-100 °C), а також методу генерації повітряно-димової суміші за температури піролізу - дим-тління (300-500 °C); дим-тертя (320380 °C); дим-конденсат (320-380 °C); дим-дистилят (від 300 °C). 1 UA 102045 U 5 10 15 20 25 30 35 40 45 50 55 60 Дим-тління - найбільш поширений метод генерації повітряно-димової суміші, яка утворюється при безполуменевому спалюванні товстого шару тріски з початковою масовою долею вологи 8-12 %, зволоженої перед піролізом питною водою за ГОСТ 2874-82 до величини 35-65 %, при температурі піролізу 300-500 °C, при подачі невеликої кількості повітря та постійному перемішуванні. Тріска повинна мати початкову вологість 8-12 %, тому що при вологості більше 12 % у деревині утворюється патогенна мікрофлора та продукти її метаболізму, а використання тріски з вологістю менше 8 % економічно недоцільно, що призводить до додаткових енергозатрат при її сушінні та зберіганні. Перед піролізом тріску зволожують питною водою до 35-65 %. При вологості більше ніж 65 % відбувається зниження масової концентрації фенолів та збільшення масової концентрації альдегідів і кислот у повітряно-димової суміші, які призводять до появи кислуватого присмаку у готовому продукті. При вологості тріски менше ніж 35 % відбувається низьке димоутворення при одночасному збільшенні температури піролізу. Нагрівання деревини до температури вище 300 °C призводить до її руйнування - піролізу. При температурі тління нижче 350 °C у складі диму недостатньо виділяється фенолів та альдегідів, що призводять до слабковираженого смаку, аромату та кольору продуктів після копчення. Температура тління більше 500 °C призводить до розпаду коптильних речовин, збільшення вмісту 3,4-бензпірену, що спотворює смак і запах готового виробу, а також призводить до токсикологічної небезпеки. Тому температура тління повинна підтримуватися на рівні 300-500 °C. Подача повітря призводить до збільшення продуктів горіння та взагалі до поліпшення смаку кінцевого продукту, а відсутність перемішування тріски при піролізі призводить до ущільнення поверхневого шару піролізату та нерегульованому температурному режиму всередині; в результаті може виникнути вогнища відкритого полум'я з температурою до 1000 °C. Час піролізу деревної тріски залежить від умов термічної обробки м'ясних, ковбасних виробів, сиру, риби та інших харчових продуктів, які завдяки обсмажуванню з димом або копченню тривають протягом 0,5-48,0 год. Так варені ковбасні вироби обсмажують з димом впродовж 30—70 хв. (ТУ У 15.1-31406979-001-2002), а сирокопчені та сиров'ялені ковбасні вироби коптять впродовж 1-2 діб (ТУ У 15.1-31406979-003-2003). Тому як сировину використовують піролізовані деревні відходи - продукти переробки дубової тріски з розміром фракцій 6123 мм при початковій вологості 8-12 %, яку додатково зволожують питною водою до 35-65 %, піролізують при температурі 300-500 °C протягом 0,548,0 год. та отримують піролізат з коефіцієнтом виходу 30-40 %, а також рідкі і газоподібні речовини при генеруванні повітряно-димової суміші для копчення та обсмажування з димом харчових продуктів - 60-70 %. Підготовку піролізованих деревних відходів починають з того, що піролізат з підвищеною вологістю (35-65 %), яка може призвести до появи патогенної мікрофлори та продуктів її метаболізму, перед сушінням обробляють водним розчином з рівнем рН 2,0-3,0 (сильнокисле середовище) протягом 5-10 хв., а потім для нейтралізації кислого середовища обробляють водним розчином з рівням рН 9,5-11,0 (сильнолугове середовище) протягом 5-10 хв., для вирівнювання рівня рН промивають підготовленою водою з рівнем рН 6,5-7,5 (нейтральне середовище) протягом 5-10 хв. Отриманий піролізат просушують протягом 2-3 тижнів на відкритому повітрі з подальшим сушінням при температурі 100-110 °C до повітряно-сухого стану з вологістю 4-8 %. Визначають фракційний склад завдяки масовій частці залишку на ситах із отворами діаметром: 5,00 мм - не менше 60 %; 3,60 мм - не менше 20 %; 1,00 мм - не більше 15 %; на піддоні - не більше 5 %. З використанням найменших часток - фракцій з діаметром менше 3,60 мм у технології виробництва вин, коньячних та кальвадосних спиртів існують певні труднощі, - пилоподібна структура піролізату ускладнює процес фільтрування, тому унеможливлює використання цих фракцій. Використання середніх фракцій з діаметром 3,60-5,00 мм також унеможливлює використання цих фракцій, тому що в структурі піролізату деревних часток, які беруть участь в екстракції - до 10 %, при цьому повністю піролізованих часток, які беруть участь в окислювально-відновних реакціях та адсорбції - до 90 %. Використання найбільших часток - фракцій з діаметром більше 5,00 мм з масовою долею остатку на сигах - від 60 % перспективно у виноробній промисловості, а саме у технології виробництва вин, коньячних та кальвадосних спиртів. В структурі піролізованої тріски деревних часток, які беруть участь в екстракції - до 60 %, при цьому повністю піролізованих часток, які беруть участь в окислювально-відновних реакціях та адсорбції - до 40 %. Її слід використовувати одноразово, тому що після першої закладки вин, коньячних та кальвадосних 2 UA 102045 U 5 10 15 20 25 30 35 40 45 50 спиртів відбувається збіднення її поверхневого шару ароматичними та фенольними речовинами, тому подальше використання тріски стає неефективним. У порівнянні із традиційною технологією витримки вин та коньячних спиртів у дубовій тарі або емальованих цистернах з дубовими клепками, а також при використанні подрібненої деревини дуба у вигляді мікроклепки, тріски, стружки, які використовуються багаторазово, піролізовану тріску можна використовувати тільки як додаткову сировину при відокремленні від основної сировини. Підприємство індивідуально підбирає співвідношення піролізованої тріски до деревної тріски при поліпшенні органолептичних показників та стабілізації фізико-хімічних показників готової продукції. Спосіб здійснюється таким чином. Як сировину використовують піролізовані деревні відходи - продукти переробки дубової тріски з розміром фракцій 6123 мм при початковій вологості 8-12 %, яку додатково зволожують питною водою до 35-65 %, піролізують при температурі 300-500 °C протягом 0,548,0 год. та отримують піролізат з коефіцієнтом виходу 30-40 %, а також рідкі і газоподібні речовини при генеруванні повітряно-димової суміші для копчення та обсмажування з димом харчових продуктів - 60-70 %, далі проводять послідовну обробку піролізату водними розчинами з рівнем рН 2,0-3,0, 9,5-11,0, 6,5-7,5, протягом 5-10 хв. кожну, при цьому сушіння проводять впродовж 2-3 тижнів на відкритому повітрі при подальшому досушуванні з температурою 100110 °C до повітряно-сухого стану з вологістю піролізату 4-8 %, а фракціонування піролізованої тріски проводять з відбором робочої фракції на ситі з отворами діаметром 5 мм. Приклад здійснення способу. Згідно з технологічною інструкцією до ТУ У 15.1-31406979-002-2002 для виготовлення напівкопчених ковбасних виробів (обсмажування з димом - при температурі 70 °C впродовж 60 хв.; копчення - при температурі 50 °C, впродовж 368 хв.) піроліз проводили при температурі 360 °C впродовж 428 хв., як сировина - дубова тріска (6123 мм) з масовою долею залишків на ситах з отворами діаметром: 30 мм - 0,8 %, 20 мм - 14 %, 10 мм - 80 %, 5 мм -4,9 %, на піддоні 0,3 %, з початковою вологістю 9,42 %, зволоженої до 49,08 %. В процесі піролізу отримували піролізат з вологістю 43,01 % та коефіцієнтом виходу 38,3 %, який обробляли водним розчином з рівнем рН=2,4 впродовж 5 хв., нейтралізували водним розчином з рівнем рН=9,84 впродовж 5 хв., вирівнювали рН водним розчином з рівнем рН=6,91 впродовж 5 хв. Сушіння піролізату з вологістю 63,50 % проводили впродовж 2 тижнів на відкритому повітрі, а потім - у сушильній шафі при 100 °C до повітряно-сухого стану з масовою долею вологи - 6,58 %, з подальшим фракціонуванням піролізату із масовою долею остатку на ситах з отворами діаметром: 5,00 мм 63,8 %; 3,60 мм - 20,8 %; 1,00 мм - 11,9 %; на піддоні -3,5 %. Наприкінці проводили відбір робочої фракції піролізованої тріски з діаметром 5,00-63,8 %. Спосіб виробництва піролізованої тріски дозволяє отримати продукти переробки піролізованих деревних відходів із дубу, які адаптовані до технології виробництва вин, коньячних та кальвадосних спиртів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виробництва піролізованої тріски, що включає подрібнення деревної сировини та її сушіння, який відрізняється тим, що як сировину використовують піролізовані деревні відходи продукти переробки дубової тріски з розміром фракцій 6123 мм при початковій вологості 8-12 %, яку додатково зволожують питною водою до 35-65 %, піролізують при температурі 300-500 °С протягом 0,5-48,0 год. та отримують піролізат з коефіцієнтом виходу 30-40 %, а також рідкі і газоподібні речовини при генеруванні повітряно-димової суміші для копчення та обсмажування з димом харчових продуктів - 60-70 %, далі проводять послідовну обробку піролізату водними розчинами з рівнем рН 2,0-3,0, 9,5-11,0, 6,5-7,5, протягом 5-10 хв. кожну, при цьому сушіння проводять впродовж 2-3 тижнів на відкритому повітрі при подальшому досушуванні з температурою 100-110 °С до повітряно-сухого стану з вологістю піролізату 4-8 %, а фракціонування піролізованої тріски проводять з відбором робочої фракції на ситі з отворами діаметром 5 мм. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
