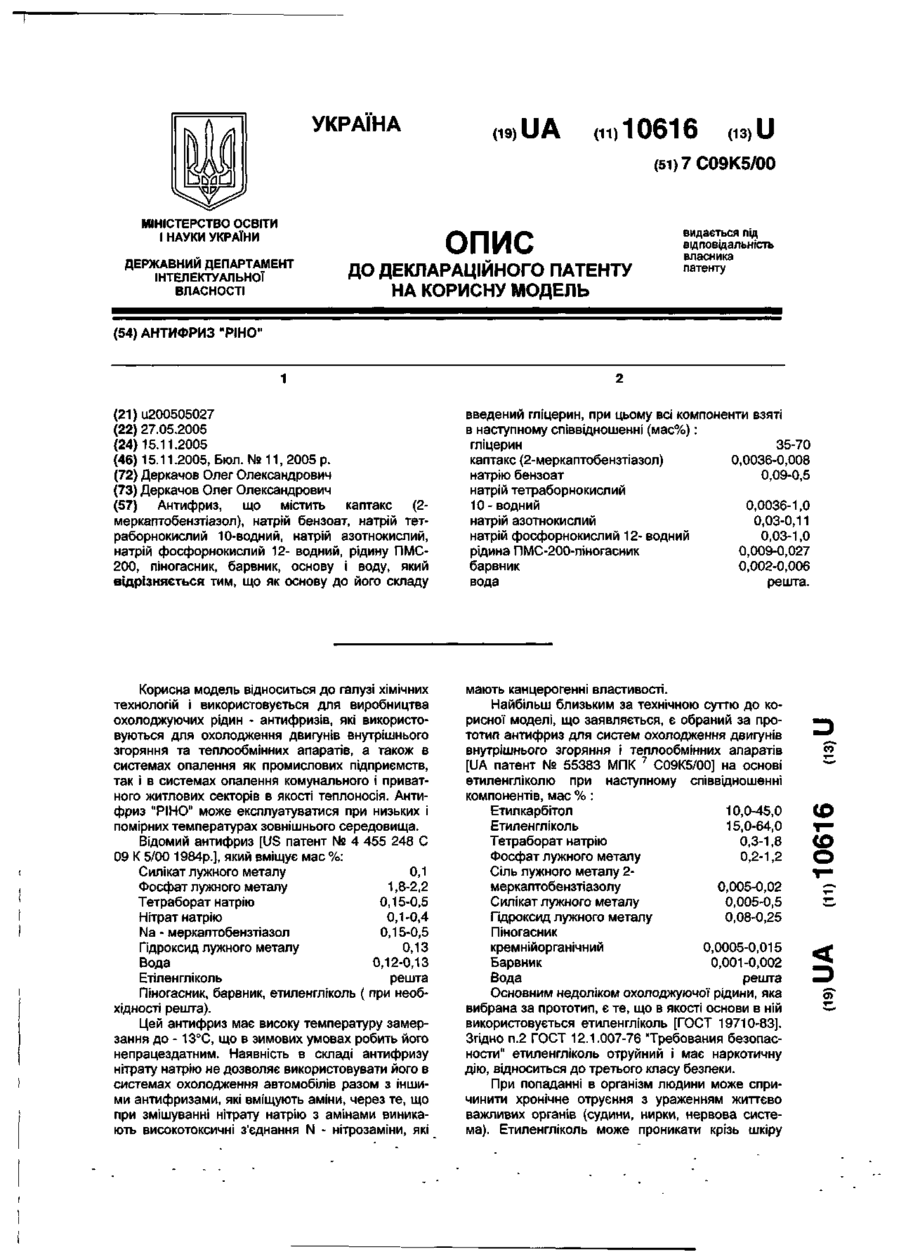

Антифриз “ріно”

Антифриз, що містить каптакс (2меркаптобензтіазол), натрій бензоат, натрій тетраборнокислий 10-водний, натрій азотнокислий, натрій фосфорнокислий 12- водний, рідину ПМС200, піногасник, барвник, основу і воду, який відрізняється тим, що як основу до його складу введений гліцерин, при цьому всі компоненти взяті в наступному співвідношенні (мас%): гліцерин 35-70 каптакс (2-меркаптобензтіазол) 0,0036-0,008 натрію бензоат 0,09-0,5 натрій тетраборнокислий 10 - водний 0,0036-1,0 натрій азотнокислий 0,03-0,11 натрій фосфорнокислий 12- водний 0,03-1,0 рідина ПМС-200-піногасник 0,009-0,027 барвник 0,002-0,006 вода решта. Корисна модель відноситься до галузі хімічних технологій і використовується для виробництва охолоджуючих рідин - антифризів, які використовуються для охолодження двигунів внутрішнього згоряння та теплообмінних апаратів, а також в системах опалення як промислових підприємств, так і в системах опалення комунального і приватного житлових секторів в якості теплоносія. Антифриз "РІНО" може експлуатуватися при низьких і помірних температурах зовнішнього середовища. Відомий антифриз [US патент № 4 455 248 С 09 К 5/00 1984р.], який вміщує мас %: Силікат лужного металу 0,1 Фосфат лужного металу 1,8-2,2 Тетраборат натрію 0,15-0,5 Нітрат натрію 0,1-0,4 Na - меркаптобензтіазол 0,15-0,5 Гідроксид лужного металу 0,13 Вода 0,12-0,13 Етіленгліколь решта Піногасник, барвник, етиленгліколь ( при необхідності решта). Цей антифриз має високу температуру замерзання до - 13°С, що в зимових умовах робить його непрацездатним. Наявність в складі антифризу нітрату натрію не дозволяє використовувати його в системах охолодження автомобілів разом з іншими антифризами, які вміщують аміни, через те, що при змішуванні нітрату натрію з амінами виникають високотоксичні з'єднання N - нітрозаміни, які мають канцерогенні властивості. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є обраний за прототип антифриз для систем охолодження двигунів внутрішнього згоряння і теплообмінних апаратів [UA патент № 55383 МПК 7 С09К5/00] на основі етиленгліколю при наступному співвідношенні компонентів, мас % : Етилкарбітол 10,0-45,0 Етиленгліколь 15,0-64,0 Тетраборат натрію 0,3-1,8 Фосфат лужного металу 0,2-1,2 Сіль лужного металу 2меркаптобензтіазолу 0,005-0,02 Силікат лужного металу 0,005-0,5 Гідроксид лужного металу 0,08-0,25 Піногасник кремнійорганічний 0,0005-0,015 Барвник 0,001-0,002 Вода решта Основним недоліком охолоджуючої рідини, яка вибрана за прототип, є те, що в якості основи в ній використовується етиленгліколь [ГОСТ 19710-83]. Згідно п.2 ГОСТ 12.1.007-76 "Требования безопасности" етиленгліколь отруйний і має наркотичну дію, відноситься до третього класу безпеки. При попаданні в організм людини може спричинити хронічне отруєння з ураженням життєво важливих органів (судини, нирки, нервова система). Етиленгліколь може проникати крізь шкіру (О 10616 людини. Використання етиленгліколю вимагає найбільшої уваги персоналу, який працює з ним. Утилізація етиленгліколю і продуктів на його основі передбачає жорстке додержання всіх вимог і норм згідно ГОСТ 19710-83. Антифризи, які розроблені на базі етиленгліколю, можуть бути небезпечні як для людей, так і для навколишнього середовища. Крім цього, в Україні етиленгліколь не виробляється. До складу охолоджувальної рідини за прототипом входить також етилкарбітол, що є технічним продуктом [ТУ6-01-5757583-89] і вміщує 20-30% етиленгліколю. Етилкарбітол є токсичним. Людям з захворюванням нирок і шкіри необхідно дотримання особливої обережності при роботі з етилкарбітолом. Крім цього, етилкарбітол впливає на статеві органи та зір, хоча і менш токсичний (четвертий клас безпеки) ніж етиленгліколь. Етилкарбітол в Україні не виробляється, а завозиться з-за кордону. Таким чином охолоджувальна рідина з використанням етиленгліколю та етилкарбітолу є токсичною, шкідливою для навколишнього середовища та для людини і дорого коштує. В основу корисної моделі поставлена задача створення антифризу, який шляхом використання в його складі, в якості основи, екологічно безпечної речовини, яка також є інгібітором корозії, забезпечує в системах теплообміну зниження температури замерзання (кристалізації), є не токсичним, забезпечує нейтральну реакцію по відношенню до металів та їх сплавів, гумотехнічних виробів, та має суміщення використання з іншими антифризами з відсутністю відкладень, а також має низьку собівартість. Поставлена задача вирішується тим, що в Антифриз " РІНО ", що містить каптакс (2меркаптобензтіазол), натрій бензоат, натрій тетраборнокислий 10-водний, натрій азотнокислий, натрій фосфорнокислий 12- водний, рідину ПМС200, піногасник, барвник і воду, згідно з корисною моделлю, в якості основи до його складу введений гліцерин, при цьому всі компоненти взяті в наступному співвідношенні (мас%): Гліцерин 35-70 Каптакс (2-меркаптобензтіазол) 0,0036-0,008 Натрію бензоат 0,09-0,5 Натрій тетраборнокислий 10 водний 0,0036-1,0 Натрій азотнокислий 0,03-0,11 Натрій фосфорнокислий 12водний 0,03-1,0 Рідина ПМС-200-піногасник 0,009-0,027 Барвник 0,002-0,006 Вода решта Антифриз "РІНО" усуває недоліки, які притаманні прототипу. Це досягається завдяки тому, що в якості основи для його виробництва використовується гліцерин за ГОСТ 6824-96. Згідно п.5 "Вимоги безпеки" ГОСТ 6824-96, гліцерин не є отруй ною речовиною, це не токсичний продукт, він не відноситься до жодного з чотирьох класів безпеки. Згідно п.4.23 ГОСТ 6824-96 в ньому відсутні акролеїн та інші відновлювальні речовини, білкові речовини, залізо і миш'як, а вміст свинцю не більш 5,0мг/кг. Все це забезпечує високі екологічні властивості антифризу "РІНО", він безпечний для здоров'я і життя людей та для навколишнього середовища. Крім цього гліцерин виробляється в Україні, що вагомо знижує вартість антифризу "РІНО". Для усунення відкладень сульфітів та інших речовин на внутрішніх стінках в системах охолодження двигунів внутрішнього згоряння і в інших теплообмінних системах до складу антифризу "РІНО" введений комплект присадок, які є інгибиторами корозії. Натрій фосфорнокислий 12водний і натрій азотнокислий інгібітори корозії для алюмінію та його сплавів, сталі, чавуну, олова та його сплаву, латуні, міді, хромонікелевих покриттів, а також ці речовини забезпечують тривале зберігання антифризу "РІНО". Як підтвердили лабораторні досліджування, а також експлуатаційні випробування, при використанні антифризу "РІНО" значно зменшується масова доля присадок, тому що гліцерин сам по собі є інгібітором корозії. Антифриз "РІНО", що заявляється являє собою однорідну рідину і готується наступним чином. В нагріту до 40-80°С суміш води і гліцерину, який є основою для антифризу "РІНО", послідовно у відмірених кількостях завантажують при постійному перемішуванні до повного розчинення антикорозійні та антипінні присадки та домішки натрій тетраборнокислий 10-водний, каптакс (2 меркаптобензтіазол), натрій бензоат, натрій азотнокислий, натрій фосфорнокислий 12-водний. До отриманого розчину антифризу додають рідину ПМС-200, як піногасник, що попередньо розчинений в бутиловому або в ізобутиловому спирту і розчин барвника. Вся суміш перемішується до отримання однорідної рідини і потім фільтрується. В процесі лабораторних і виробничих досліджень для експериментальної перевірки антифризу "РІНО", що заявляється, були виготовлені різні варіанти антифризу "РІНО" за кількісним складом речовин, що входять до нього. В Таблиці наведені їх порівняльні температури замерзання (кристалізації). Як випливає з аналізу таблиці , склад антифризу " РІНО " за № 6 , найбільш відповідає оптимальному співвідношенню складових гліцерин плюс вода та відсотковому співвідношенню присадок. Результати дослідів складу № 6 антифризу " РІНО " показують, що за своїми фізико-хімічними та експлуатаційними властивостями, а також за характеристиками в'язкості він повністю задовольняє вимогам ГОСТ 24084 "Жидкости охлаждающие низкозамерзающие". 10616 Таблиця Склад антифризу " РІНО ", мас % №п/п 1 2 3 4 5 6 Глще рин (2-еркаптобензтіазол) Натрію бензоат 1 35 50 55 70 60 63 2 0,0065 0,008 0,0051 0,0036 0,0072 0,0045 3 0,25 0,1 0,5 0,32 0 09 0,3 Каптакс Комп'ютерна верстка М. Клюкін Натрій тетраборно-кислий 10-водний 4 1,0 0,0036 0,004 0,9 0,75 0,5 Натрій азотно кислий 5 0,11 0,08 0,03 0,062 0,09 0,07 Натрій фосфорно кислий 12 водний 6 0,03 0,8 0,54 0,04 1,0 0,06 Рідина ПМС-200піногасник Барвник Вода 7 0,017 0,009 0,02 0,027 0,019 0,015 8 0,003 0,005 0,0029 0,0048 0,006 0,004 Темп початку кристалізації рідини °С 9 решта решта решта решта решта решта Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601 10 -20 -ЗО -35 -47 -39 -41
