Пристрій для транспортування і очистки коренебульбоплодів

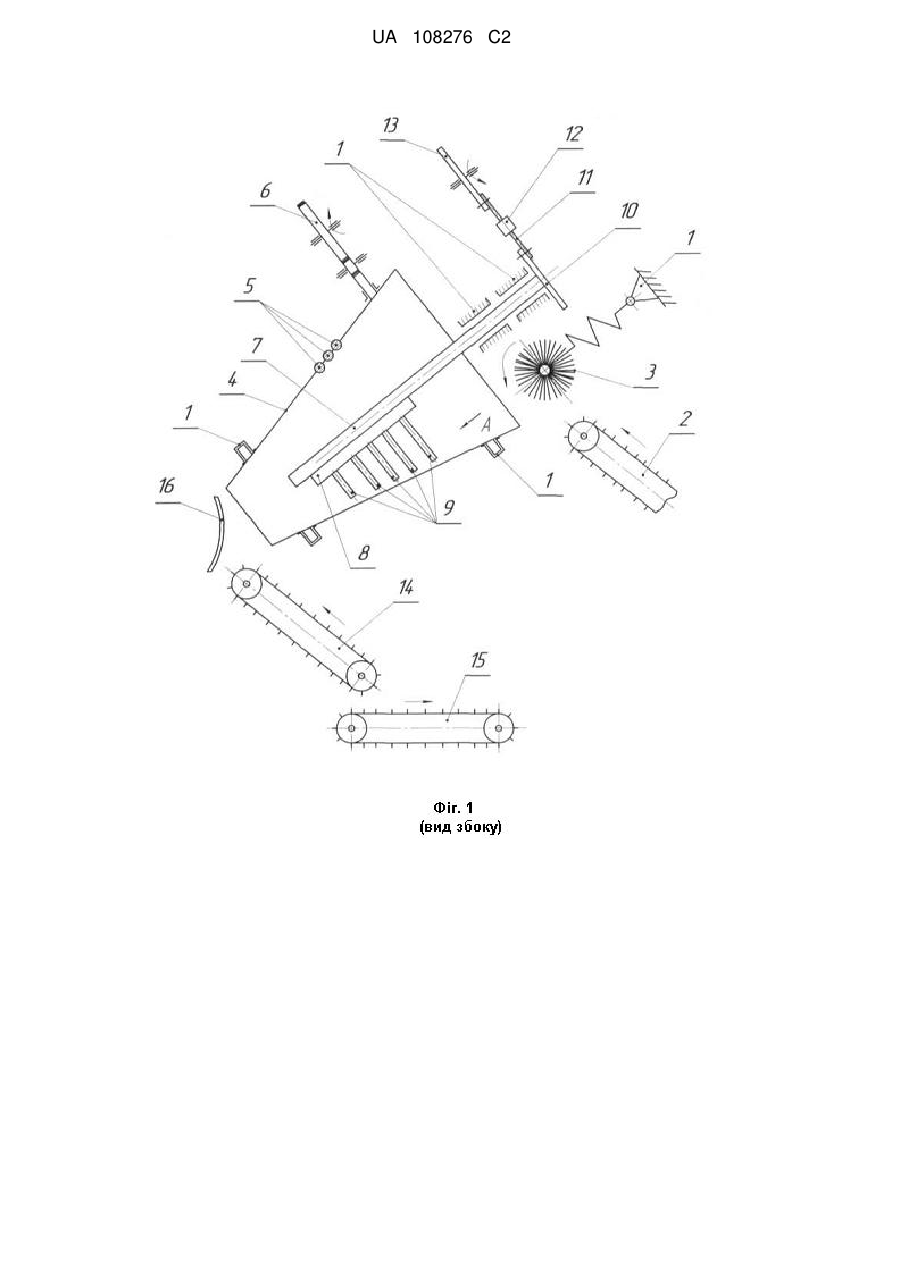

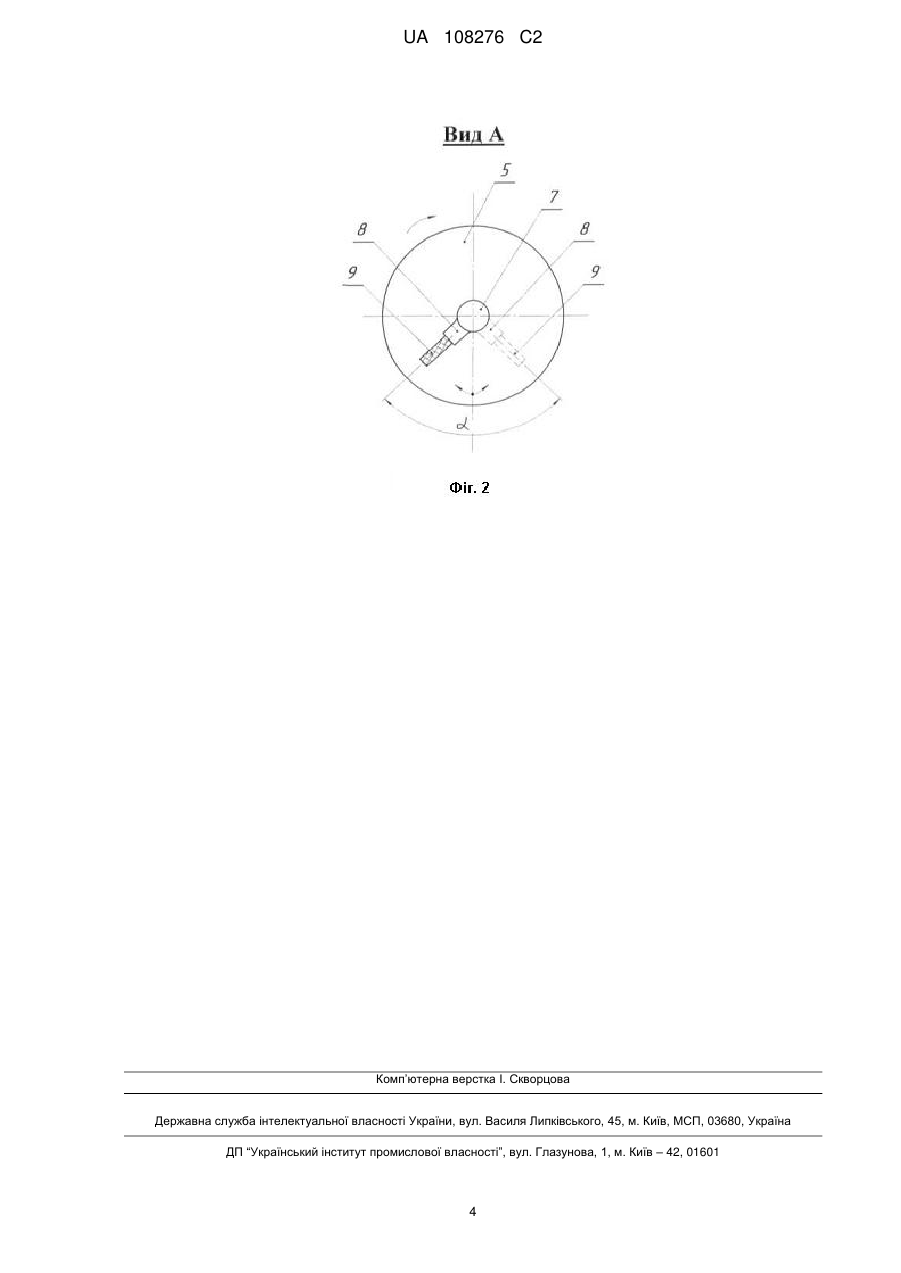

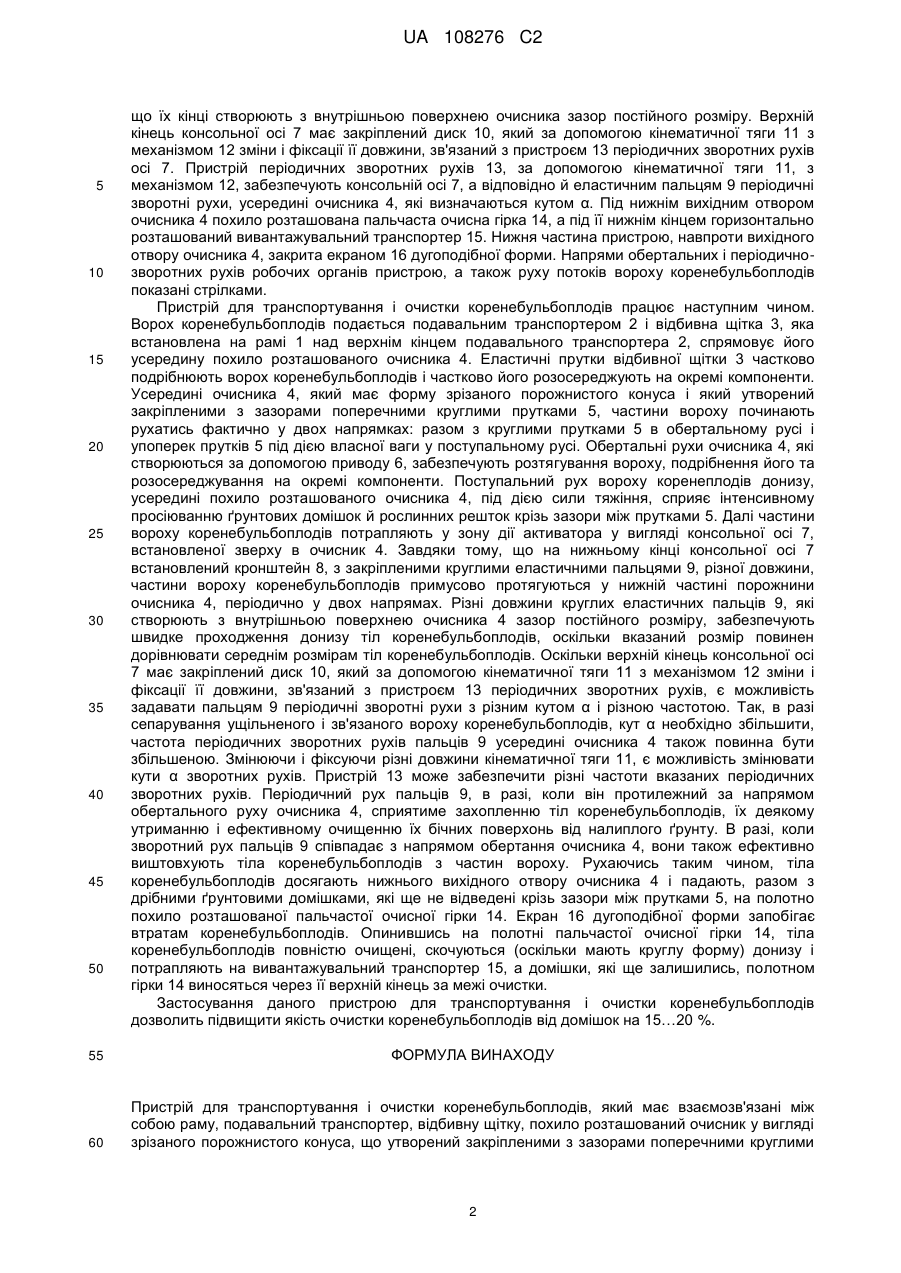

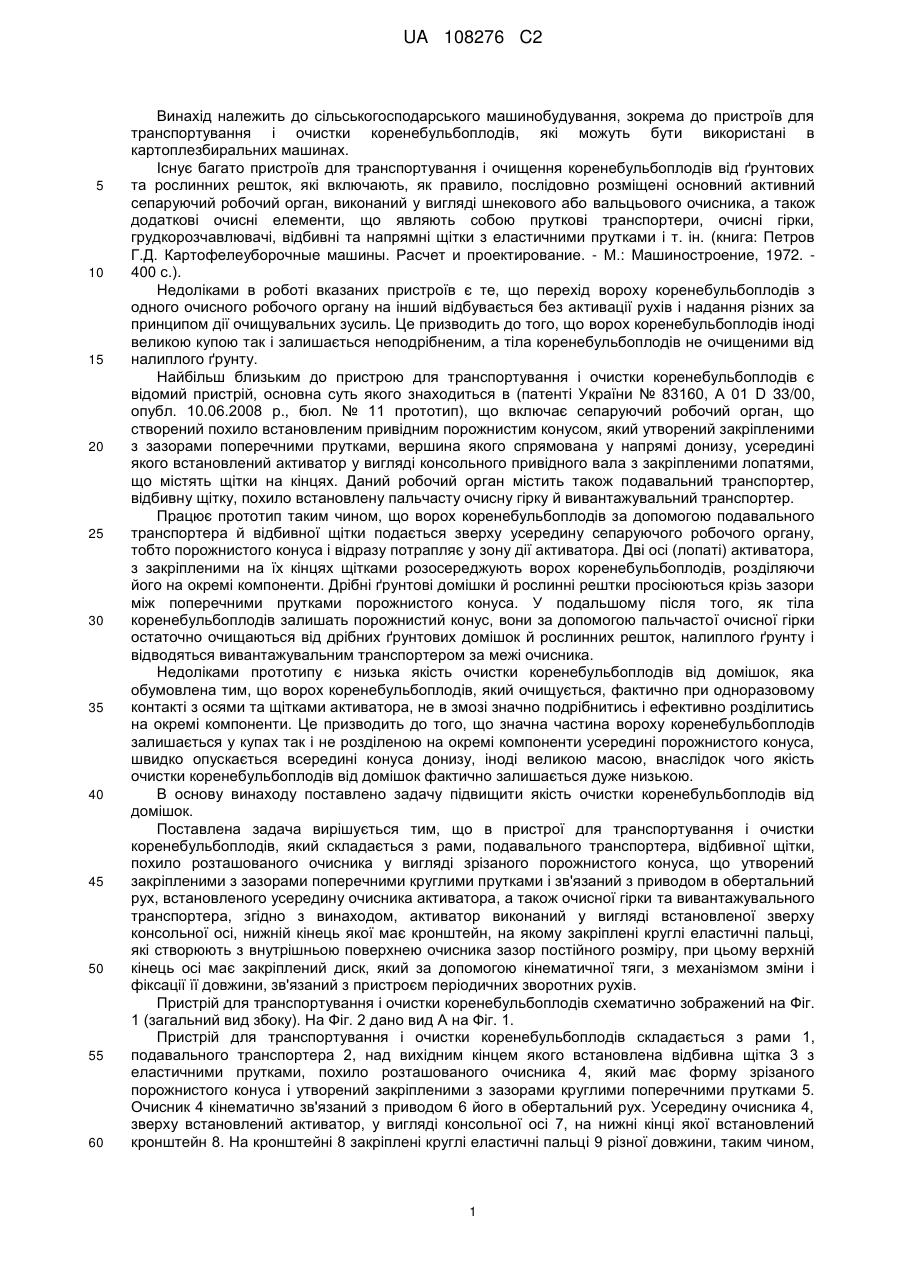

Реферат: Винаходом є пристрій для транспортування і очистки коренебульбоплодів. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Пристрій для транспортування і очистки коренебульбоплодів має взаємозв'язані між собою раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, встановлений усередину очисника активатор, а також очисну гірку та вивантажувальний транспортер. Активатор виконаний у вигляді встановленої зверху консольної осі, нижній кінець якої має кронштейн, на якому закріплені круглі еластичні пальці, які створюють з внутрішньою поверхнею очисника зазор постійного розміру. При цьому верхній кінець осі має закріплений диск, який за допомогою кінематичної тяги, з механізмом зміни і фіксації її довжини, зв'язаний з пристроєм періодичних зворотних рухів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок. UA 108276 C2 (12) UA 108276 C2 UA 108276 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це призводить до того, що ворох коренебульбоплодів іноді великою купою так і залишається неподрібненим, а тіла коренебульбоплодів не очищеними від налиплого ґрунту. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться в (патенті України № 83160, А 01 D 33/00, опубл. 10.06.2008 р., бюл. № 11 прототип), що включає сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому після того, як тіла коренебульбоплодів залишать порожнистий конус, вони за допомогою пальчастої очисної гірки остаточно очищаються від дрібних ґрунтових домішок й рослинних решток, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається у купах так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається всередині конуса донизу, іноді великою масою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило розташованого очисника у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом в обертальний рух, встановленого усередину очисника активатора, а також очисної гірки та вивантажувального транспортера, згідно з винаходом, активатор виконаний у вигляді встановленої зверху консольної осі, нижній кінець якої має кронштейн, на якому закріплені круглі еластичні пальці, які створюють з внутрішньою поверхнею очисника зазор постійного розміру, при цьому верхній кінець осі має закріплений диск, який за допомогою кінематичної тяги, з механізмом зміни і фіксації її довжини, зв'язаний з пристроєм періодичних зворотних рухів. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлена відбивна щітка 3 з еластичними прутками, похило розташованого очисника 4, який має форму зрізаного порожнистого конуса і утворений закріпленими з зазорами круглими поперечними прутками 5. Очисник 4 кінематично зв'язаний з приводом 6 його в обертальний рух. Усередину очисника 4, зверху встановлений активатор, у вигляді консольної осі 7, на нижні кінці якої встановлений кронштейн 8. На кронштейні 8 закріплені круглі еластичні пальці 9 різної довжини, таким чином, 1 UA 108276 C2 5 10 15 20 25 30 35 40 45 50 що їх кінці створюють з внутрішньою поверхнею очисника зазор постійного розміру. Верхній кінець консольної осі 7 має закріплений диск 10, який за допомогою кінематичної тяги 11 з механізмом 12 зміни і фіксації її довжини, зв'язаний з пристроєм 13 періодичних зворотних рухів осі 7. Пристрій періодичних зворотних рухів 13, за допомогою кінематичної тяги 11, з механізмом 12, забезпечують консольній осі 7, а відповідно й еластичним пальцям 9 періодичні зворотні рухи, усередині очисника 4, які визначаються кутом α. Під нижнім вихідним отвором очисника 4 похило розташована пальчаста очисна гірка 14, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 15. Нижня частина пристрою, навпроти вихідного отвору очисника 4, закрита екраном 16 дугоподібної форми. Напрями обертальних і періодичнозворотних рухів робочих органів пристрою, а також руху потоків вороху коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів подається подавальним транспортером 2 і відбивна щітка 3, яка встановлена на рамі 1 над верхнім кінцем подавального транспортера 2, спрямовує його усередину похило розташованого очисника 4. Еластичні прутки відбивної щітки 3 частково подрібнюють ворох коренебульбоплодів і частково його розосереджують на окремі компоненти. Усередині очисника 4, який має форму зрізаного порожнистого конуса і який утворений закріпленими з зазорами поперечними круглими прутками 5, частини вороху починають рухатись фактично у двох напрямках: разом з круглими прутками 5 в обертальному русі і упоперек прутків 5 під дією власної ваги у поступальному русі. Обертальні рухи очисника 4, які створюються за допомогою приводу 6, забезпечують розтягування вороху, подрібнення його та розосереджування на окремі компоненти. Поступальний рух вороху коренеплодів донизу, усередині похило розташованого очисника 4, під дією сили тяжіння, сприяє інтенсивному просіюванню ґрунтових домішок й рослинних решток крізь зазори між прутками 5. Далі частини вороху коренебульбоплодів потрапляють у зону дії активатора у вигляді консольної осі 7, встановленої зверху в очисник 4. Завдяки тому, що на нижньому кінці консольної осі 7 встановлений кронштейн 8, з закріпленими круглими еластичними пальцями 9, різної довжини, частини вороху коренебульбоплодів примусово протягуються у нижній частині порожнини очисника 4, періодично у двох напрямах. Різні довжини круглих еластичних пальців 9, які створюють з внутрішньою поверхнею очисника 4 зазор постійного розміру, забезпечують швидке проходження донизу тіл коренебульбоплодів, оскільки вказаний розмір повинен дорівнювати середнім розмірам тілкоренебульбоплодів. Оскільки верхній кінець консольної осі 7 має закріплений диск 10, який за допомогою кінематичної тяги 11 з механізмом 12 зміни і фіксації її довжини, зв'язаний з пристроєм 13 періодичних зворотних рухів, є можливість задавати пальцям 9 періодичні зворотні рухи з різним кутом α і різною частотою. Так, в разі сепарування ущільненого і зв'язаного вороху коренебульбоплодів, кут α необхідно збільшити, частота періодичних зворотних рухів пальців 9 усередині очисника 4 також повинна бути збільшеною. Змінюючи і фіксуючи різні довжини кінематичної тяги 11, є можливість змінювати кути α зворотних рухів. Пристрій 13 може забезпечити різні частоти вказаних періодичних зворотних рухів. Періодичний рух пальців 9, в разі, коли він протилежний за напрямом обертального руху очисника 4, сприятиме захопленню тіл коренебульбоплодів, їх деякому утриманню і ефективному очищенню їх бічних поверхонь від налиплого ґрунту. В разі, коли зворотний рух пальців 9 співпадає з напрямом обертання очисника 4, вони також ефективно виштовхують тіла коренебульбоплодів з частин вороху. Рухаючись таким чином, тіла коренебульбоплодів досягають нижнього вихідного отвору очисника 4 і падають, разом з дрібними ґрунтовими домішками, які ще не відведені крізь зазори між прутками 5, на полотно похило розташованої пальчастої очисної гірки 14. Екран 16 дугоподібної форми запобігає втратам коренебульбоплодів. Опинившись на полотні пальчастої очисної гірки 14, тіла коренебульбоплодів повністю очищені, скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 15, а домішки, які ще залишились, полотном гірки 14 виносяться через її верхній кінець за межі очистки. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15…20 %. 55 ФОРМУЛА ВИНАХОДУ 60 Пристрій для транспортування і очистки коренебульбоплодів, який має взаємозв'язані між собою раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими 2 UA 108276 C2 5 прутками і зв'язаний з приводом в обертальний рух, встановлений усередину очисника активатор, а також очисну гірку та вивантажувальний транспортер, який відрізняється тим, що активатор виконаний у вигляді встановленої зверху консольної осі, нижній кінець якої має кронштейн, на якому закріплені круглі еластичні пальці, які створюють з внутрішньою поверхнею очисника зазор постійного розміру, при цьому верхній кінець осі має закріплений диск, який за допомогою кінематичної тяги, з механізмом зміни і фіксації її довжини, зв'язаний з пристроєм періодичних зворотних рухів. 3 UA 108276 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
