Відцентровий млин

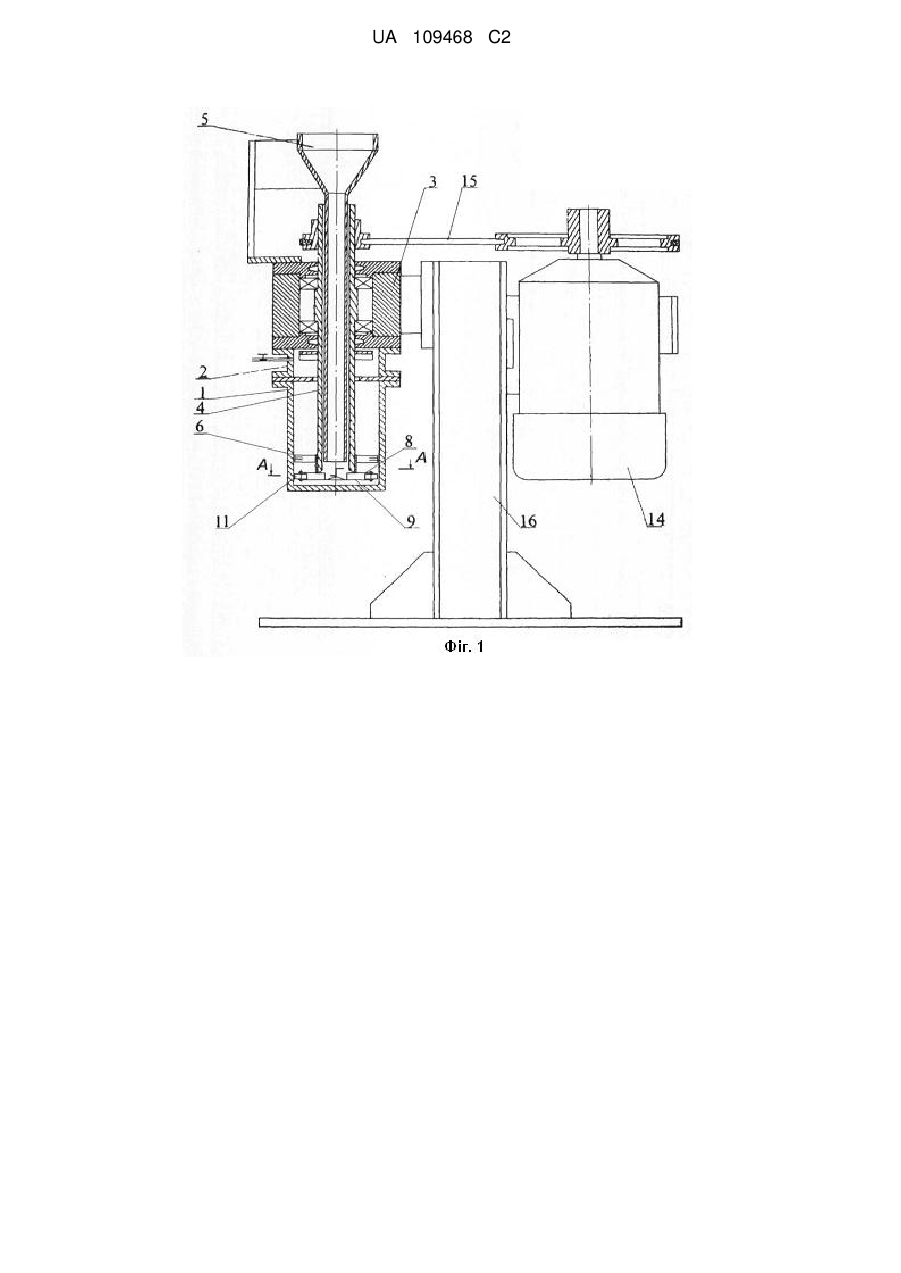

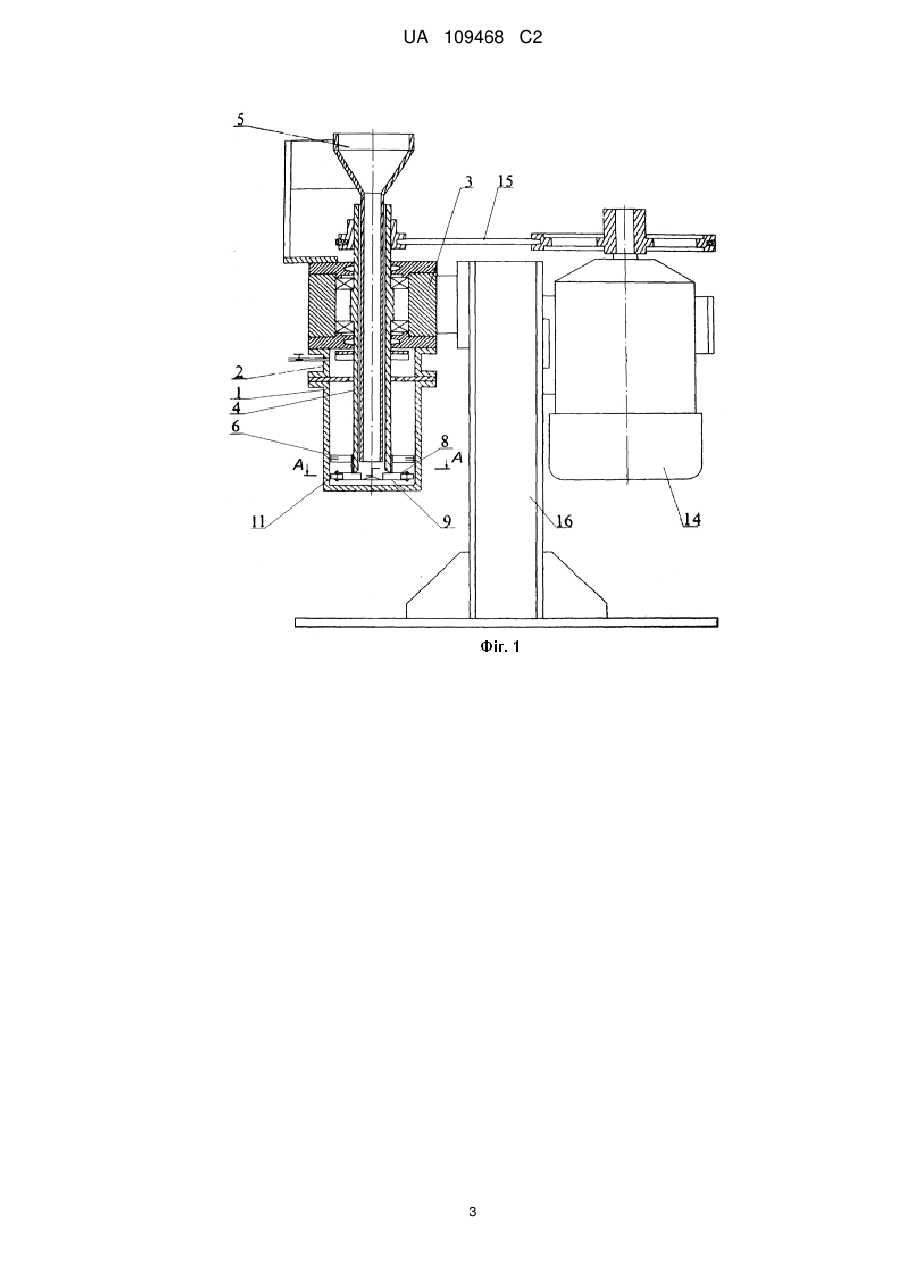

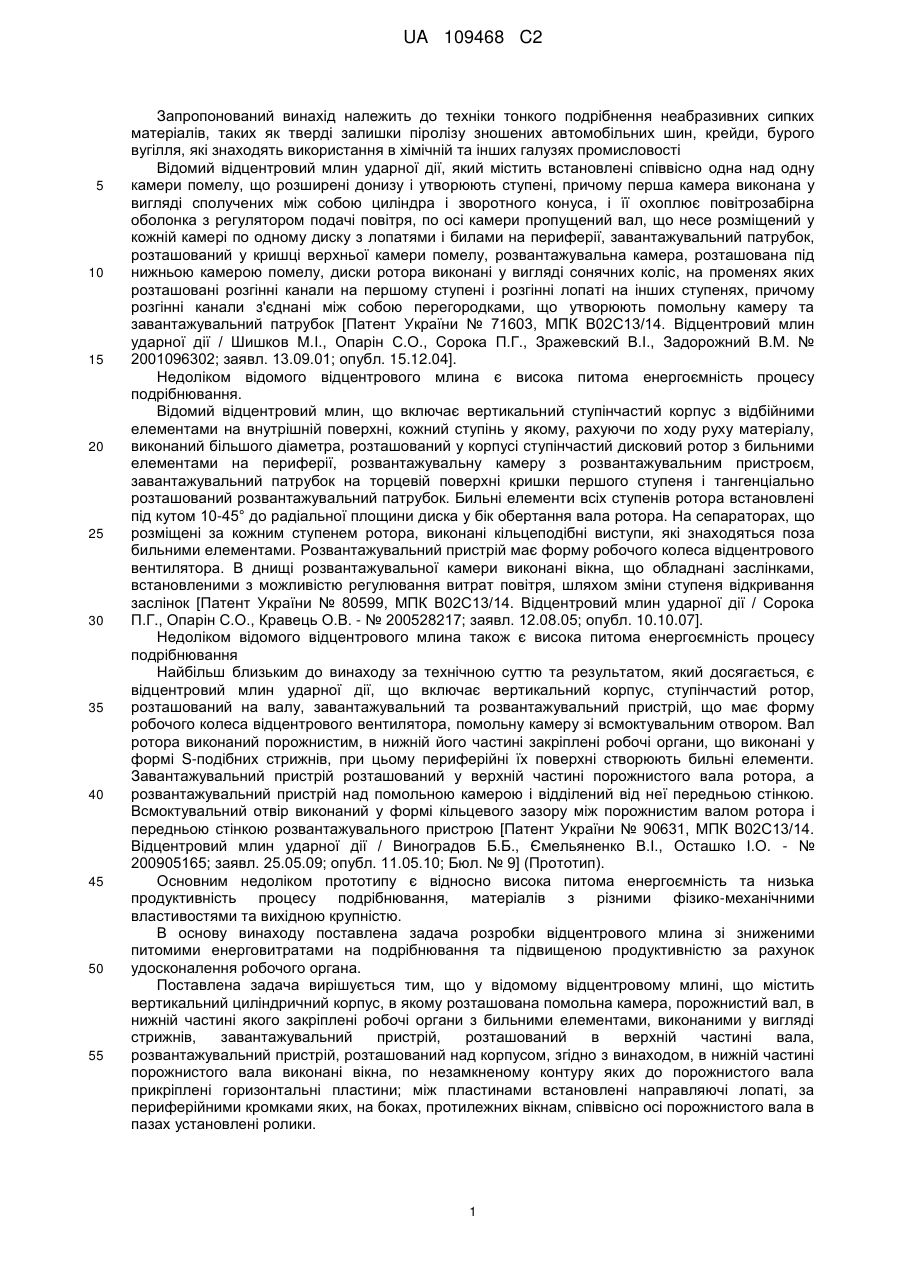

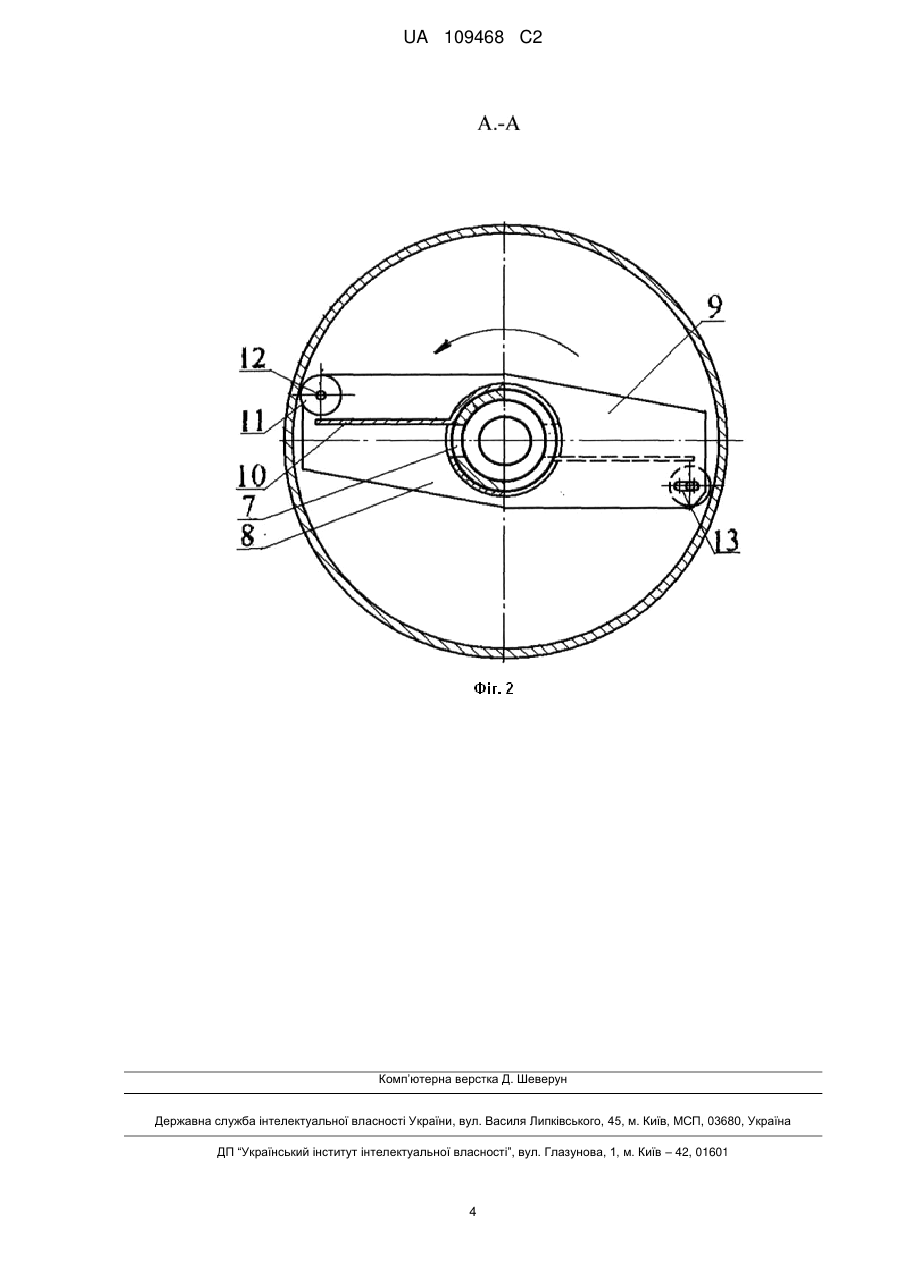

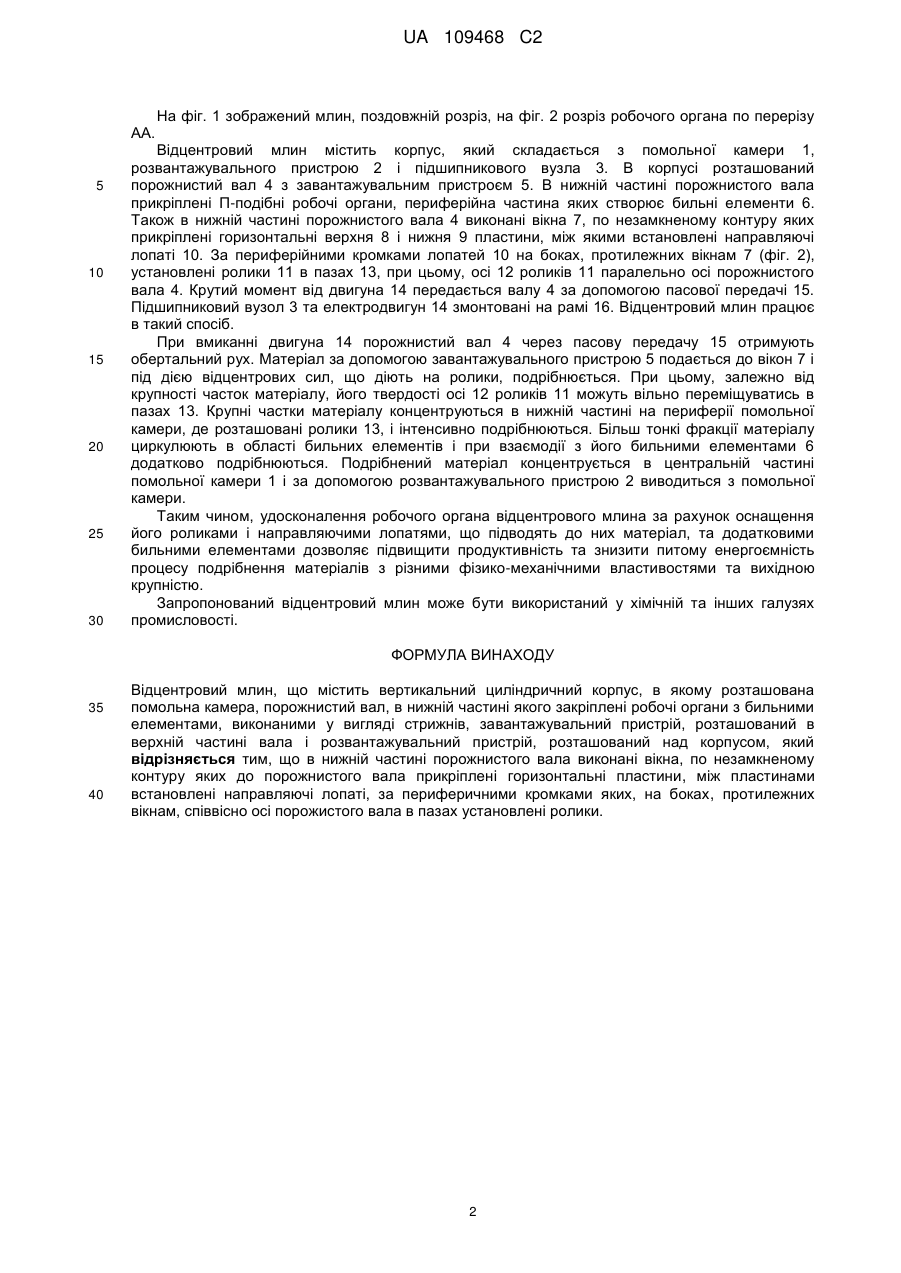

Реферат: Винахід належить до обладнання для тонкого подрібнення неабразивних сипких матеріалів. Відцентровий млин містить вертикальний циліндричний корпус, в якому розташована помольна камера, порожнистий вал, в нижній частині якого закріплені робочі органи з бильними елементами, завантажувальний пристрій, розташований в верхній частині вала, розвантажувальний пристрій, розташований над корпусом. Згідно з винаходом, в нижній частині порожнистого вала виконані вікна. По незамкненому контуру вікон до порожистого вала прикріплені верхня та нижня горизонтальні пластини, між якими встановлені направляючі лопаті. За периферійними кромками лопатей на боках, протилежних вікнам, співвісно осі порожнистого вала, між пластинами в пазах установлені ролики. Винахід забезпечує зниження питомих енерговитрат на подрібнювання та підвищення продуктивності млина. UA 109468 C2 (12) UA 109468 C2 UA 109468 C2 5 10 15 20 25 30 35 40 45 50 55 Запропонований винахід належить до техніки тонкого подрібнення неабразивних сипких матеріалів, таких як тверді залишки піролізу зношених автомобільних шин, крейди, бурого вугілля, які знаходять використання в хімічній та інших галузях промисловості Відомий відцентровий млин ударної дії, який містить встановлені співвісно одна над одну камери помелу, що розширені донизу і утворюють ступені, причому перша камера виконана у вигляді сполучених між собою циліндра і зворотного конуса, і її охоплює повітрозабірна оболонка з регулятором подачі повітря, по осі камери пропущений вал, що несе розміщений у кожній камері по одному диску з лопатями і билами на периферії, завантажувальний патрубок, розташований у кришці верхньої камери помелу, розвантажувальна камера, розташована під нижньою камерою помелу, диски ротора виконані у вигляді сонячних коліс, на променях яких розташовані розгінні канали на першому ступені і розгінні лопаті на інших ступенях, причому розгінні канали з'єднані між собою перегородками, що утворюють помольну камеру та завантажувальний патрубок [Патент України № 71603, МПК В02С13/14. Відцентровий млин ударної дії / Шишков М.І., Опарін С.О., Сорока П.Г., Зражевский В.І., Задорожний В.М. № 2001096302; заявл. 13.09.01; опубл. 15.12.04]. Недоліком відомого відцентрового млина є висока питома енергоємність процесу подрібнювання. Відомий відцентровий млин, що включає вертикальний ступінчастий корпус з відбійними елементами на внутрішній поверхні, кожний ступінь у якому, рахуючи по ходу руху матеріалу, виконаний більшого діаметра, розташований у корпусі ступінчастий дисковий ротор з бильними елементами на периферії, розвантажувальну камеру з розвантажувальним пристроєм, завантажувальний патрубок на торцевій поверхні кришки першого ступеня і тангенціально розташований розвантажувальний патрубок. Бильні елементи всіх ступенів ротора встановлені під кутом 10-45° до радіальної площини диска у бік обертання вала ротора. На сепараторах, що розміщені за кожним ступенем ротора, виконані кільцеподібні виступи, які знаходяться поза бильними елементами. Розвантажувальний пристрій має форму робочого колеса відцентрового вентилятора. В днищі розвантажувальної камери виконані вікна, що обладнані заслінками, встановленими з можливістю регулювання витрат повітря, шляхом зміни ступеня відкривання заслінок [Патент України № 80599, МПК В02С13/14. Відцентровий млин ударної дії / Сорока П.Г., Опарін С.О., Кравець О.В. - № 200528217; заявл. 12.08.05; опубл. 10.10.07]. Недоліком відомого відцентрового млина також є висока питома енергоємність процесу подрібнювання Найбільш близьким до винаходу за технічною суттю та результатом, який досягається, є відцентровий млин ударної дії, що включає вертикальний корпус, ступінчастий ротор, розташований на валу, завантажувальний та розвантажувальний пристрій, що має форму робочого колеса відцентрового вентилятора, помольну камеру зі всмоктувальним отвором. Вал ротора виконаний порожнистим, в нижній його частині закріплені робочі органи, що виконані у формі S-подібних стрижнів, при цьому периферійні їх поверхні створюють бильні елементи. Завантажувальний пристрій розташований у верхній частині порожнистого вала ротора, а розвантажувальний пристрій над помольною камерою і відділений від неї передньою стінкою. Всмоктувальний отвір виконаний у формі кільцевого зазору між порожнистим валом ротора і передньою стінкою розвантажувального пристрою [Патент України № 90631, МПК В02С13/14. Відцентровий млин ударної дії / Виноградов Б.Б., Ємельяненко В.І., Осташко І.О. - № 200905165; заявл. 25.05.09; опубл. 11.05.10; Бюл. № 9] (Прототип). Основним недоліком прототипу є відносно висока питома енергоємність та низька продуктивність процесу подрібнювання, матеріалів з різними фізико-механічними властивостями та вихідною крупністю. В основу винаходу поставлена задача розробки відцентрового млина зі зниженими питомими енерговитратами на подрібнювання та підвищеною продуктивністю за рахунок удосконалення робочого органа. Поставлена задача вирішується тим, що у відомому відцентровому млині, що містить вертикальний циліндричний корпус, в якому розташована помольна камера, порожнистий вал, в нижній частині якого закріплені робочі органи з бильними елементами, виконаними у вигляді стрижнів, завантажувальний пристрій, розташований в верхній частині вала, розвантажувальний пристрій, розташований над корпусом, згідно з винаходом, в нижній частині порожнистого вала виконані вікна, по незамкненому контуру яких до порожнистого вала прикріплені горизонтальні пластини; між пластинами встановлені направляючі лопаті, за периферійними кромками яких, на боках, протилежних вікнам, співвісно осі порожнистого вала в пазах установлені ролики. 1 UA 109468 C2 На фіг. 1 зображений млин, поздовжній розріз, на фіг. 2 розріз робочого органа по перерізу АА. 5 10 15 20 25 30 Відцентровий млин містить корпус, який складається з помольної камери 1, розвантажувального пристрою 2 і підшипникового вузла 3. В корпусі розташований порожнистий вал 4 з завантажувальним пристроєм 5. В нижній частині порожнистого вала прикріплені П-подібні робочі органи, периферійна частина яких створює бильні елементи 6. Також в нижній частині порожнистого вала 4 виконані вікна 7, по незамкненому контуру яких прикріплені горизонтальні верхня 8 і нижня 9 пластини, між якими встановлені направляючі лопаті 10. За периферійними кромками лопатей 10 на боках, протилежних вікнам 7 (фіг. 2), установлені ролики 11 в пазах 13, при цьому, осі 12 роликів 11 паралельно осі порожнистого вала 4. Крутий момент від двигуна 14 передається валу 4 за допомогою пасової передачі 15. Підшипниковий вузол 3 та електродвигун 14 змонтовані на рамі 16. Відцентровий млин працює в такий спосіб. При вмиканні двигуна 14 порожнистий вал 4 через пасову передачу 15 отримують обертальний рух. Матеріал за допомогою завантажувального пристрою 5 подається до вікон 7 і під дією відцентрових сил, що діють на ролики, подрібнюється. При цьому, залежно від крупності часток матеріалу, його твердості осі 12 роликів 11 можуть вільно переміщуватись в пазах 13. Крупні частки матеріалу концентруються в нижній частині на периферії помольної камери, де розташовані ролики 13, і інтенсивно подрібнюються. Більш тонкі фракції матеріалу циркулюють в області бильних елементів і при взаємодії з його бильними елементами 6 додатково подрібнюються. Подрібнений матеріал концентрується в центральній частині помольної камери 1 і за допомогою розвантажувального пристрою 2 виводиться з помольної камери. Таким чином, удосконалення робочого органа відцентрового млина за рахунок оснащення його роликами і направляючими лопатями, що підводять до них матеріал, та додатковими бильними елементами дозволяє підвищити продуктивність та знизити питому енергоємність процесу подрібнення матеріалів з різними фізико-механічними властивостями та вихідною крупністю. Запропонований відцентровий млин може бути використаний у хімічній та інших галузях промисловості. ФОРМУЛА ВИНАХОДУ 35 40 Відцентровий млин, що містить вертикальний циліндричний корпус, в якому розташована помольна камера, порожнистий вал, в нижній частині якого закріплені робочі органи з бильними елементами, виконаними у вигляді стрижнів, завантажувальний пристрій, розташований в верхній частині вала і розвантажувальний пристрій, розташований над корпусом, який відрізняється тим, що в нижній частині порожнистого вала виконані вікна, по незамкненому контуру яких до порожнистого вала прикріплені горизонтальні пластини, між пластинами встановлені направляючі лопаті, за периферичними кромками яких, на боках, протилежних вікнам, співвісно осі порожистого вала в пазах установлені ролики. 2 UA 109468 C2 3 UA 109468 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
