Відцентровий млин

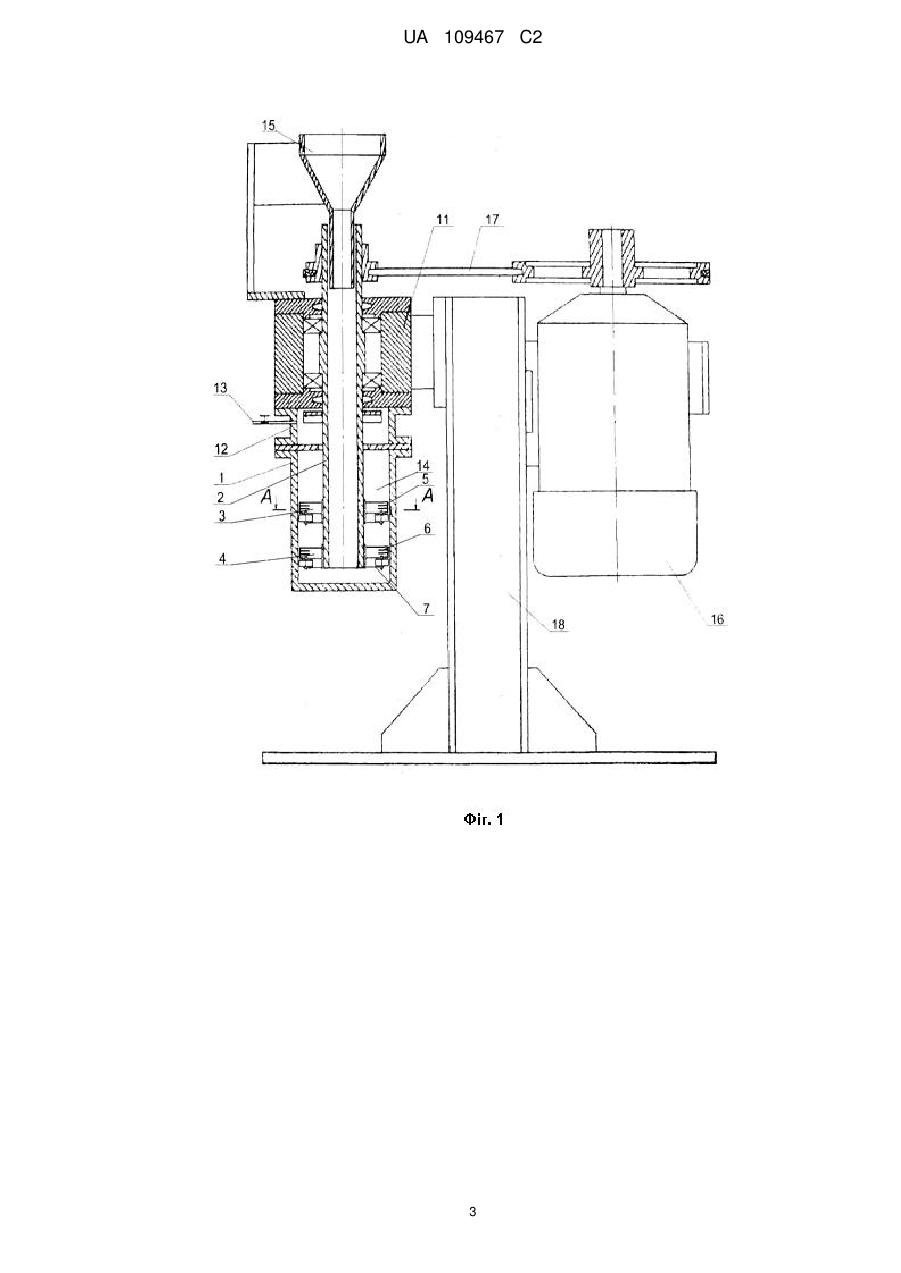

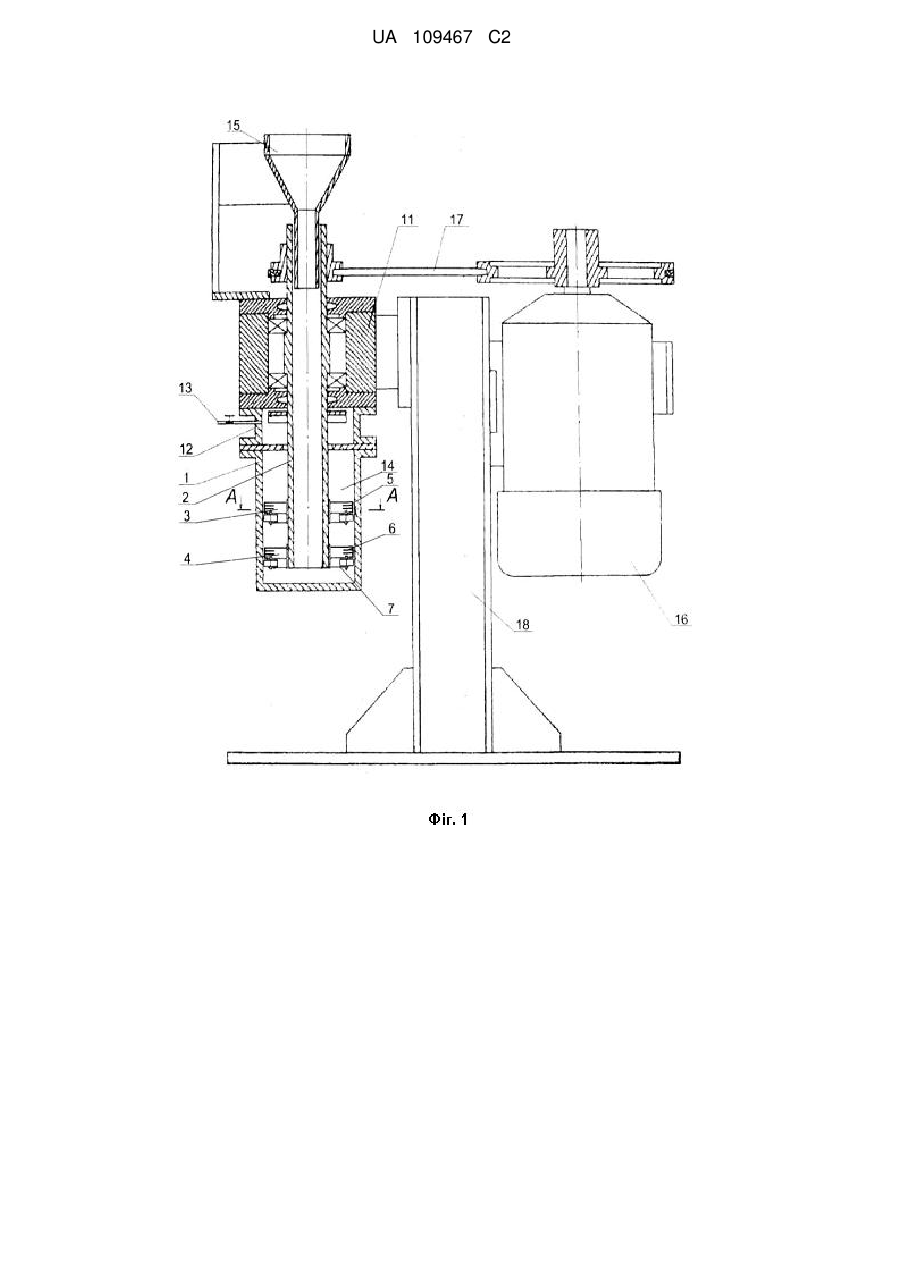

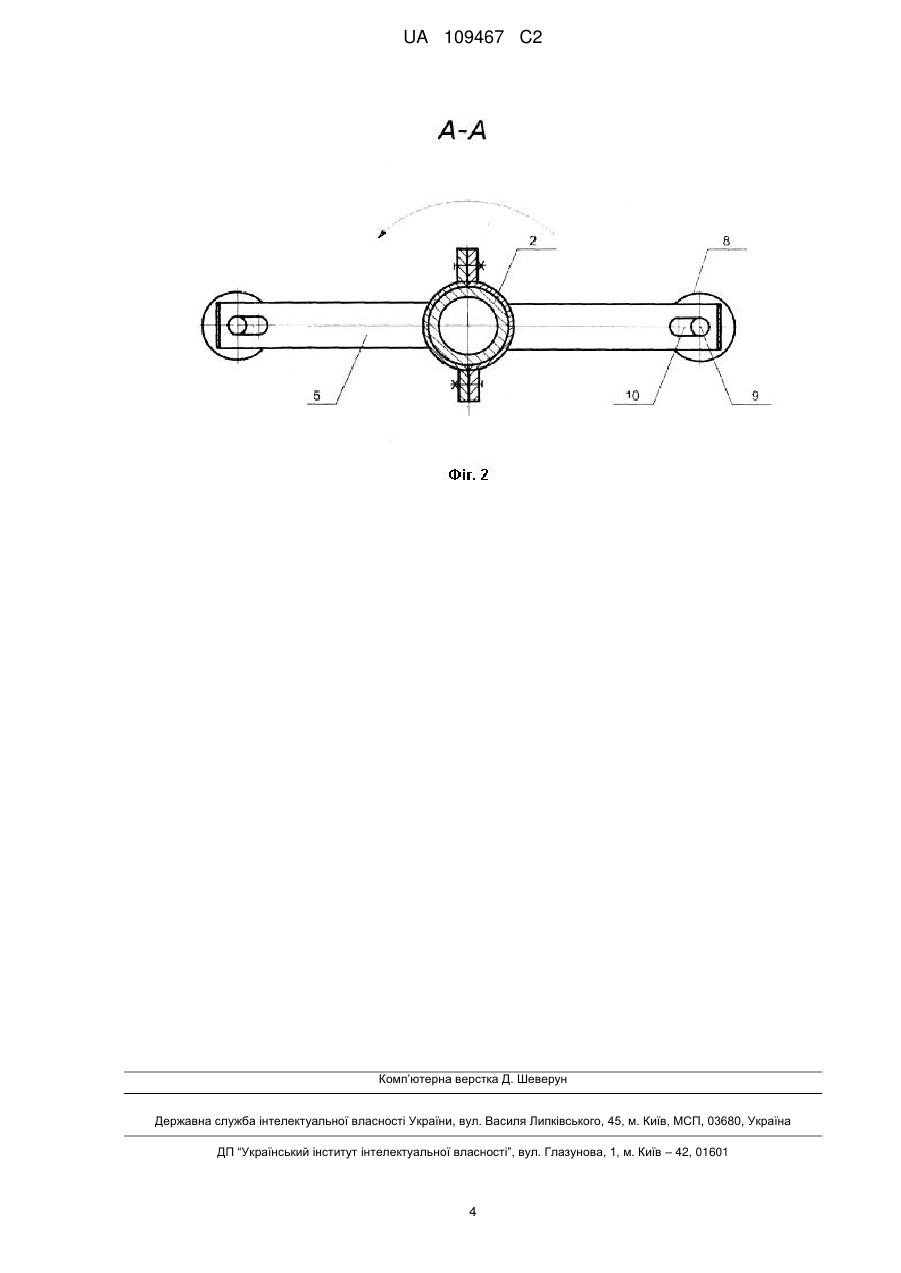

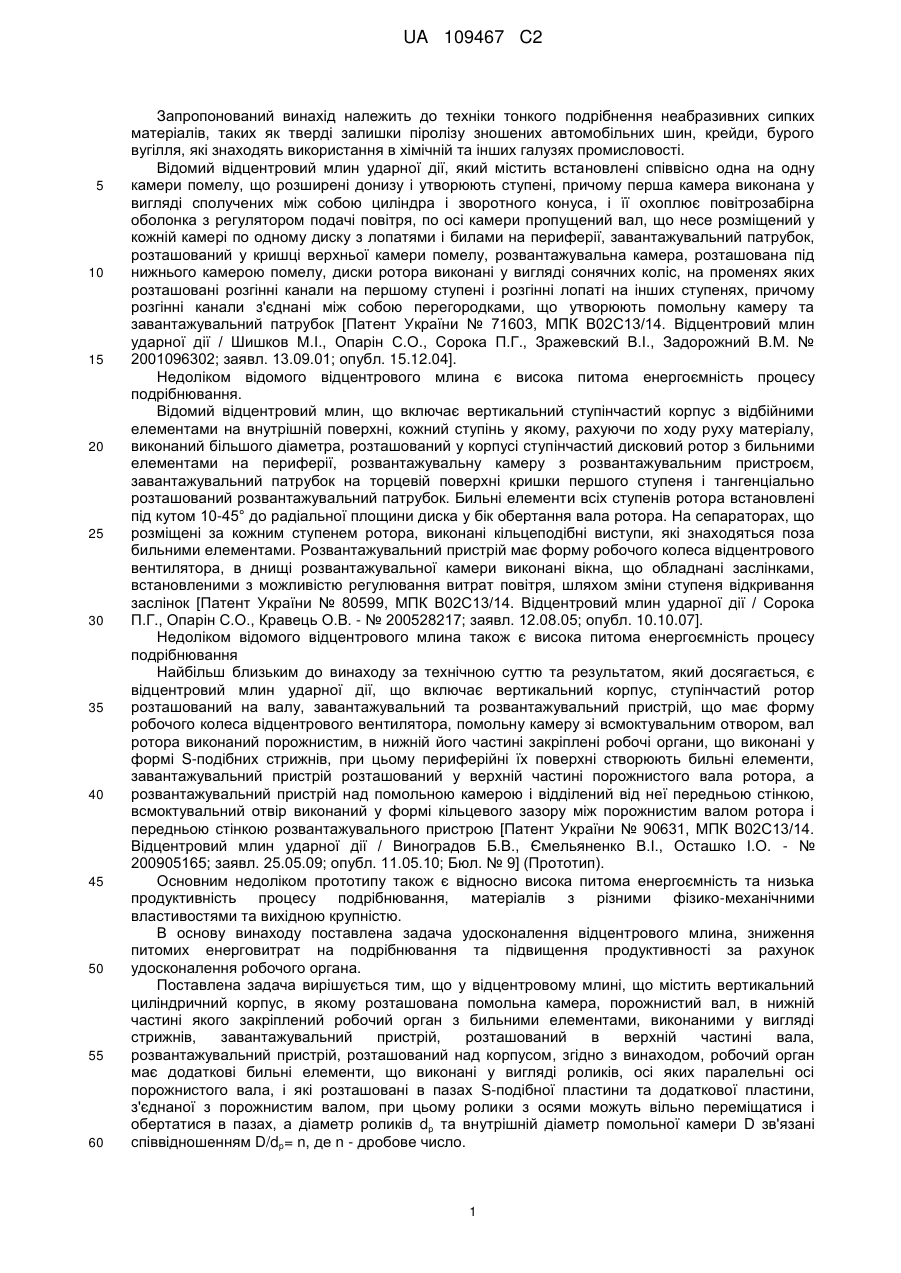

Реферат: Винахід належить до обладнання для тонкого подрібнення неабразивних сипких матеріалів, Відцентровий млин містить вертикальний циліндричний корпус, в якому розташована помольна камера, порожнистий вал, в нижній частині якого закріплений робочий орган з бильними елементами, виконаними у вигляді стрижнів, завантажувальний пристрій, розташований в верхній частині вала, розвантажувальний пристрій, розташований над корпусом. Згідно з винаходом, робочий орган має додаткові бильні елементи, що виконані у вигляді роликів, осі яких паралельні осі порожнистого вала, і які розташовані в пазах Пподібної пластини та додаткової пластини, з'єднаної з порожнистим валом. При цьому ролики з осями можуть вільно переміщатися і обертатися в пазах. Винахід забезпечує зниження питомих енерговитрат на подрібнювання та підвищення продуктивності млина. UA 109467 C2 (12) UA 109467 C2 UA 109467 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований винахід належить до техніки тонкого подрібнення неабразивних сипких матеріалів, таких як тверді залишки піролізу зношених автомобільних шин, крейди, бурого вугілля, які знаходять використання в хімічній та інших галузях промисловості. Відомий відцентровий млин ударної дії, який містить встановлені співвісно одна на одну камери помелу, що розширені донизу і утворюють ступені, причому перша камера виконана у вигляді сполучених між собою циліндра і зворотного конуса, і її охоплює повітрозабірна оболонка з регулятором подачі повітря, по осі камери пропущений вал, що несе розміщений у кожній камері по одному диску з лопатями і билами на периферії, завантажувальний патрубок, розташований у кришці верхньої камери помелу, розвантажувальна камера, розташована під нижнього камерою помелу, диски ротора виконані у вигляді сонячних коліс, на променях яких розташовані розгінні канали на першому ступені і розгінні лопаті на інших ступенях, причому розгінні канали з'єднані між собою перегородками, що утворюють помольну камеру та завантажувальний патрубок [Патент України № 71603, МПК В02С13/14. Відцентровий млин ударної дії / Шишков М.І., Опарін С.О., Сорока П.Г., Зражевский В.І., Задорожний В.М. № 2001096302; заявл. 13.09.01; опубл. 15.12.04]. Недоліком відомого відцентрового млина є висока питома енергоємність процесу подрібнювання. Відомий відцентровий млин, що включає вертикальний ступінчастий корпус з відбійними елементами на внутрішній поверхні, кожний ступінь у якому, рахуючи по ходу руху матеріалу, виконаний більшого діаметра, розташований у корпусі ступінчастий дисковий ротор з бильними елементами на периферії, розвантажувальну камеру з розвантажувальним пристроєм, завантажувальний патрубок на торцевій поверхні кришки першого ступеня і тангенціально розташований розвантажувальний патрубок. Бильні елементи всіх ступенів ротора встановлені під кутом 10-45° до радіальної площини диска у бік обертання вала ротора. На сепараторах, що розміщені за кожним ступенем ротора, виконані кільцеподібні виступи, які знаходяться поза бильними елементами. Розвантажувальний пристрій має форму робочого колеса відцентрового вентилятора, в днищі розвантажувальної камери виконані вікна, що обладнані заслінками, встановленими з можливістю регулювання витрат повітря, шляхом зміни ступеня відкривання заслінок [Патент України № 80599, МПК В02С13/14. Відцентровий млин ударної дії / Сорока П.Г., Опарін С.О., Кравець О.В. - № 200528217; заявл. 12.08.05; опубл. 10.10.07]. Недоліком відомого відцентрового млина також є висока питома енергоємність процесу подрібнювання Найбільш близьким до винаходу за технічною суттю та результатом, який досягається, є відцентровий млин ударної дії, що включає вертикальний корпус, ступінчастий ротор розташований на валу, завантажувальний та розвантажувальний пристрій, що має форму робочого колеса відцентрового вентилятора, помольну камеру зі всмоктувальним отвором, вал ротора виконаний порожнистим, в нижній його частині закріплені робочі органи, що виконані у формі S-подібних стрижнів, при цьому периферійні їх поверхні створюють бильні елементи, завантажувальний пристрій розташований у верхній частині порожнистого вала ротора, а розвантажувальний пристрій над помольною камерою і відділений від неї передньою стінкою, всмоктувальний отвір виконаний у формі кільцевого зазору між порожнистим валом ротора і передньою стінкою розвантажувального пристрою [Патент України № 90631, МПК В02С13/14. Відцентровий млин ударної дії / Виноградов Б.В., Ємельяненко В.І., Осташко І.О. - № 200905165; заявл. 25.05.09; опубл. 11.05.10; Бюл. № 9] (Прототип). Основним недоліком прототипу також є відносно висока питома енергоємність та низька продуктивність процесу подрібнювання, матеріалів з різними фізико-механічними властивостями та вихідною крупністю. В основу винаходу поставлена задача удосконалення відцентрового млина, зниження питомих енерговитрат на подрібнювання та підвищення продуктивності за рахунок удосконалення робочого органа. Поставлена задача вирішується тим, що у відцентровому млині, що містить вертикальний циліндричний корпус, в якому розташована помольна камера, порожнистий вал, в нижній частині якого закріплений робочий орган з бильними елементами, виконаними у вигляді стрижнів, завантажувальний пристрій, розташований в верхній частині вала, розвантажувальний пристрій, розташований над корпусом, згідно з винаходом, робочий орган має додаткові бильні елементи, що виконані у вигляді роликів, осі яких паралельні осі порожнистого вала, і які розташовані в пазах S-подібної пластини та додаткової пластини, з'єднаної з порожнистим валом, при цьому ролики з осями можуть вільно переміщатися і обертатися в пазах, а діаметр роликів dр та внутрішній діаметр помольної камери D зв'язані співвідношенням D/dр= n, де n - дробове число. 1 UA 109467 C2 На фіг. 1 зображений млин, поздовжній розріз, на фіг. 2 розріз робочого органа по перерізу АА. 5 10 15 20 25 30 Відцентровий млин містить корпус 1, в якому розташований порожнистий вал 2 з робочими органами 3 і 4, які виконані у вигляді Π-подібних пластин 5, периферійна частина яких створює бильні елементи 6. Додаткова пластина 7 з'єднана з порожнистим валом 2. Між пластинами 5 і 7 кожного робочого органа установлено ролики 8, що мають вісь обертання 9, паралельну осі порожнистого вала, і можуть вільно переміщатися в пазах 10. Порожнистий вал 2 встановлений у підшипниковому вузлі 11. Розвантажувальний пристрій 12 з вихідним патрубком 13 розташований в верхній частині помольної камери 14, а завантажувальний пристрій 15 розташований в верхній частині вала 2, крутний момент від двигуна 16 передається валу 2 за допомогою пасової передачі 17, підшипниковий вузол 11 та електродвигун 16 змонтовані на рамі 18. Відцентровий працює в такий спосіб: При вмиканні двигуна 16 порожнистий вал 2, через пасову передачу 17 отримує обертальний рух разом з робочими органами 3 і 4. Матеріал за допомогою завантажувального пристрою 15 через порожнистий вал 2 надходить до помольної камери 14. В помольній камері матеріал утягується разом з повітрям в обертальний рух і під дією відцентрових сил крупні часки матеріалу зосереджуються на периферійній поверхні помольної камери 14 і при взаємодії з роликами 8 під дією відцентрових сил, що діють на ролики, подрібнюються. При цьому залежно від крупності часток матеріалу, його твердості ролики 8 можуть вільно переміщуватися в пазах 10. Більш тонка фракція матеріалу взаємодіє з бильними елементами 6 і додатково подрібнюється. Забезпечення співвідношення діаметра внутрішнього діаметра помольної камери D і діаметра ролика dр, рівного D/dр= n, де n - дробове число, дозволяє забезпечити рівномірне зношування ролика. Найбільш тонка фракція подрібненого матеріалу концентрується в центральній частині помольної камери 14 і за допомогою розвантажувального пристрою 12 подається до вихідного патрубка 13. Таким чином, удосконалення робочого органа відцентрового млина за рахунок оснащення його додатковим робочим бильним елементом дозволяє підвищити продуктивність та знизити питому енергоємність процесу подрібнення матеріалів з різними фізико-механічними властивостями та вихідною крупністю. Запропонований відцентровий млин може бути використаний у хімічній та інших галузях промисловості. ФОРМУЛА ВИНАХОДУ 35 40 Відцентровий млин, що містить вертикальний циліндричний корпус, в якому розташована помольна камера, порожнистий вал, в нижній частині якого закріплений робочий орган з бильними елементами, виконаними у вигляді стрижнів, завантажувальний пристрій, розташований в верхній частині вала, розвантажувальний пристрій, розташований над корпусом, який відрізняється тим, що робочий орган має додаткові бильні елементи, що виконані у вигляді роликів, осі яких паралельні осі порожнистого вала, і які розташовані в пазах П-подібної пластини та додаткової пластини, з'єднаної з порожнистим валом, при цьому ролики з осями можуть вільно переміщатися і обертатися в пазах, а діаметр роликів dp та внутрішній діаметр помольної камери D зв'язані співвідношенням D/dp = n, де n дробове число. 2 UA 109467 C2 3 UA 109467 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
