Вібраційний дисмембратор

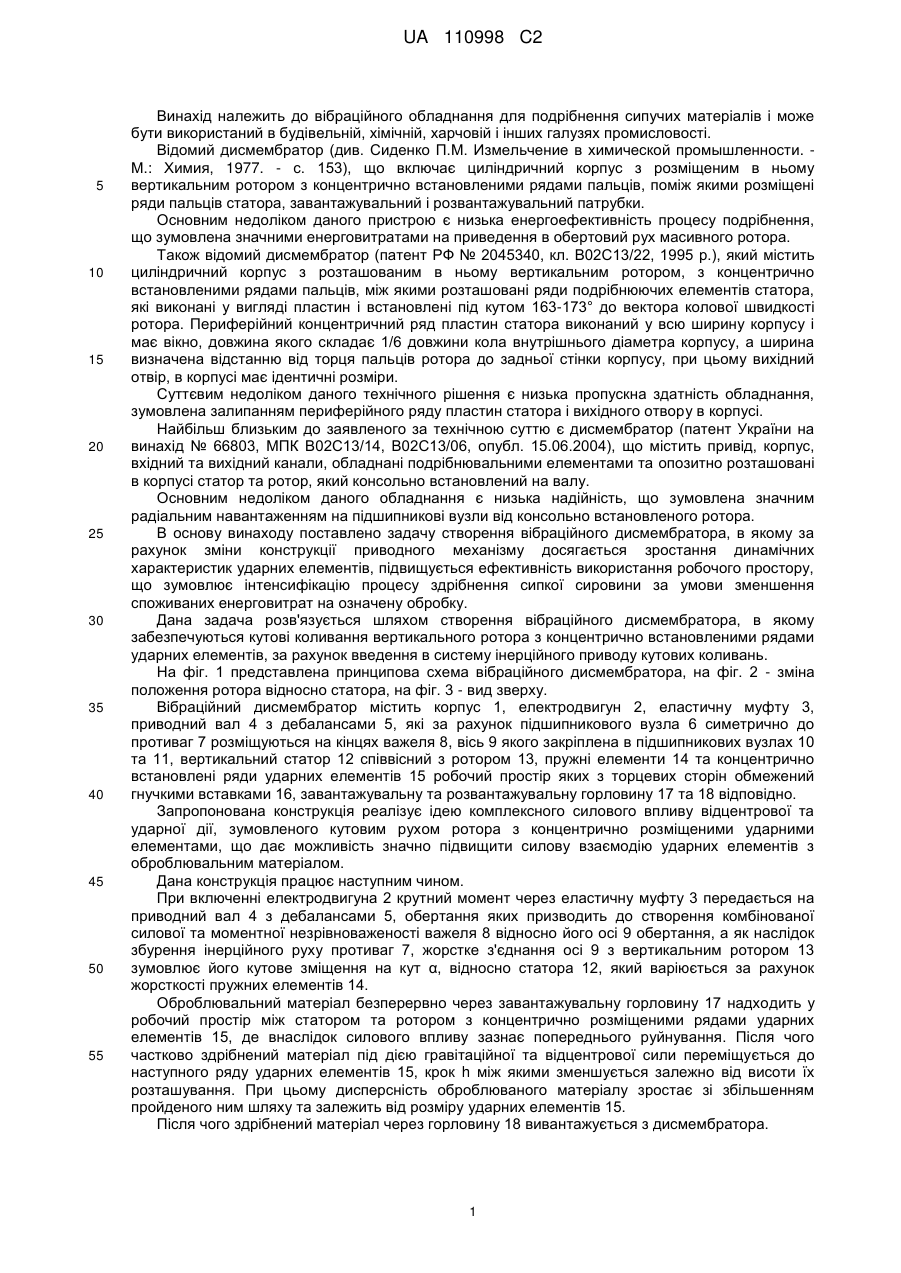

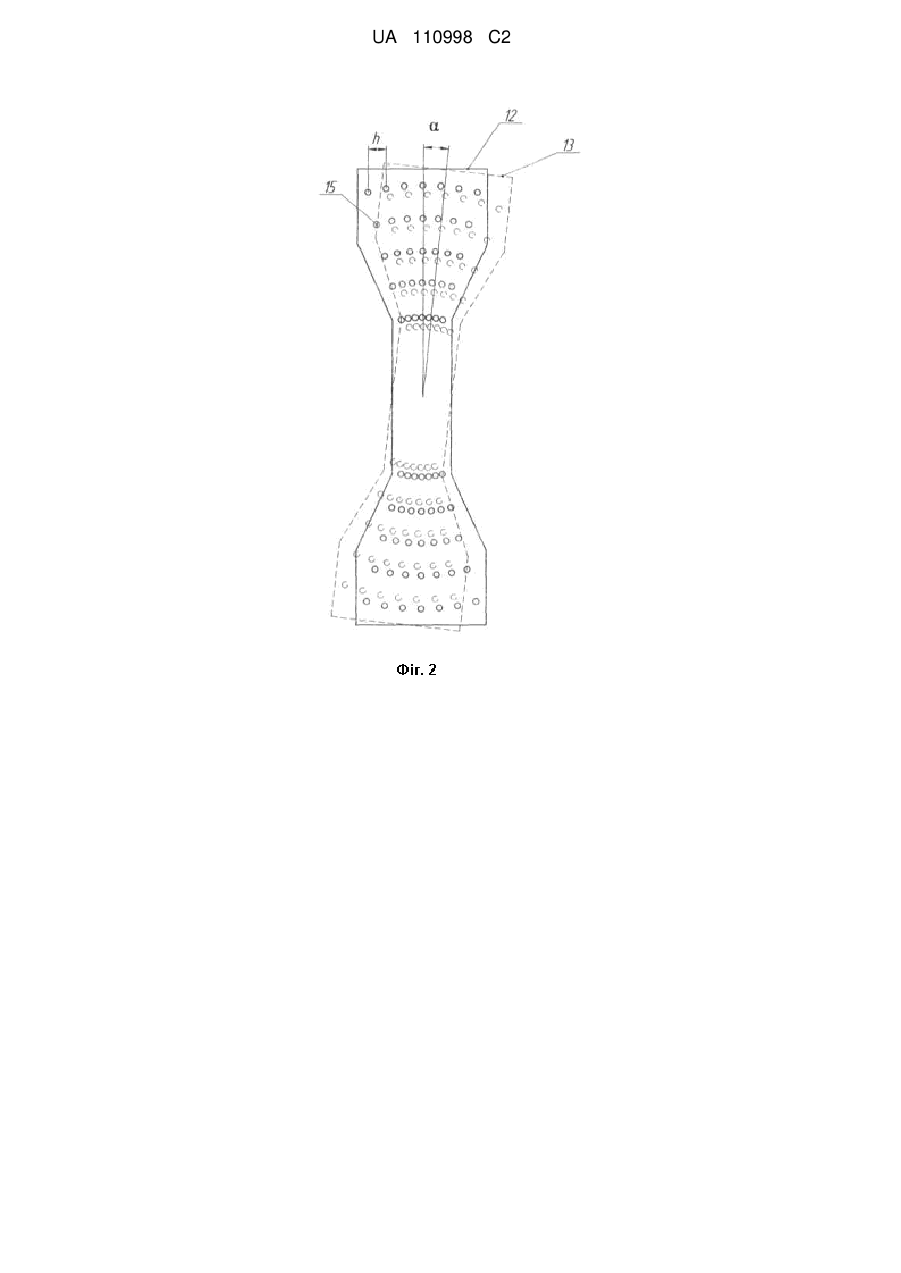

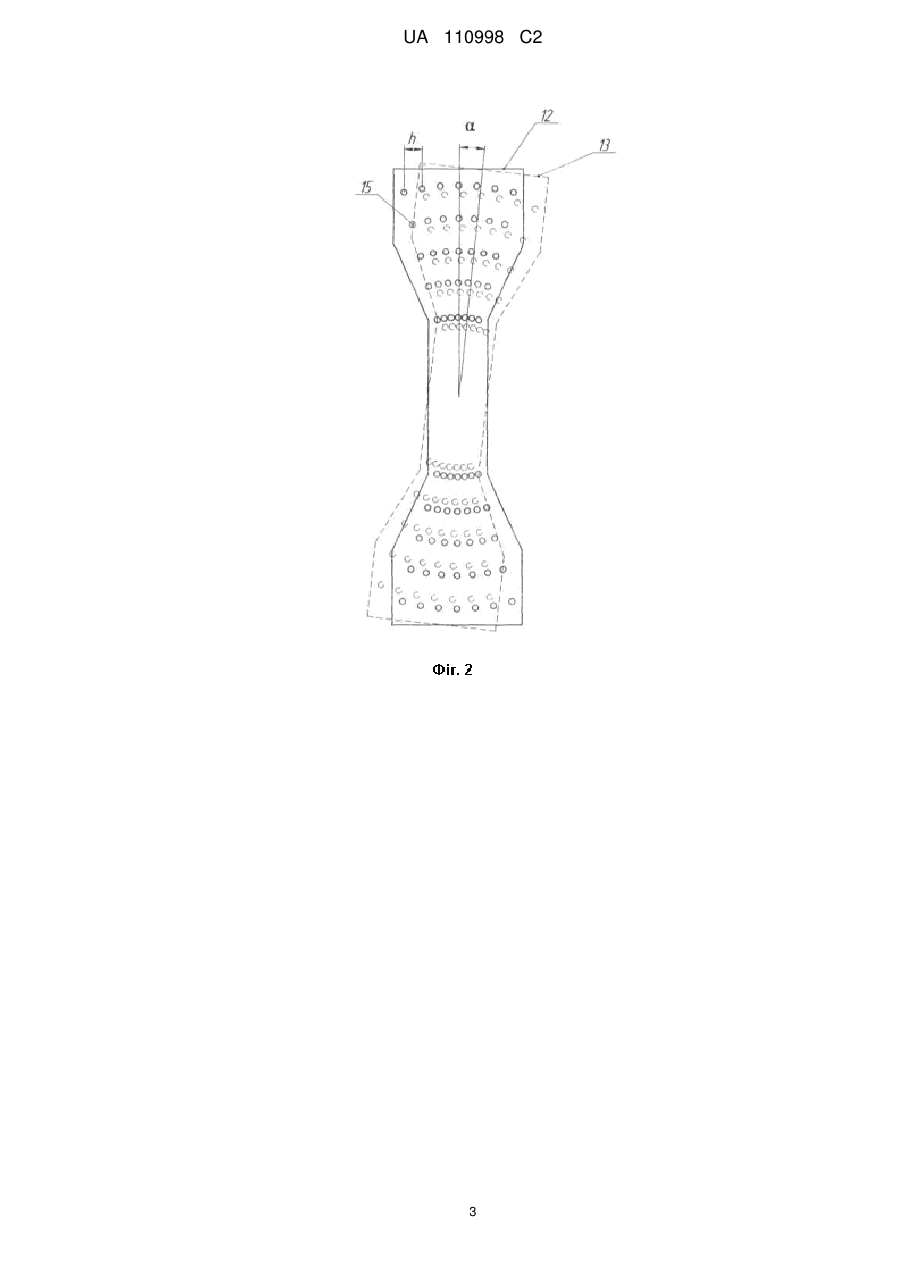

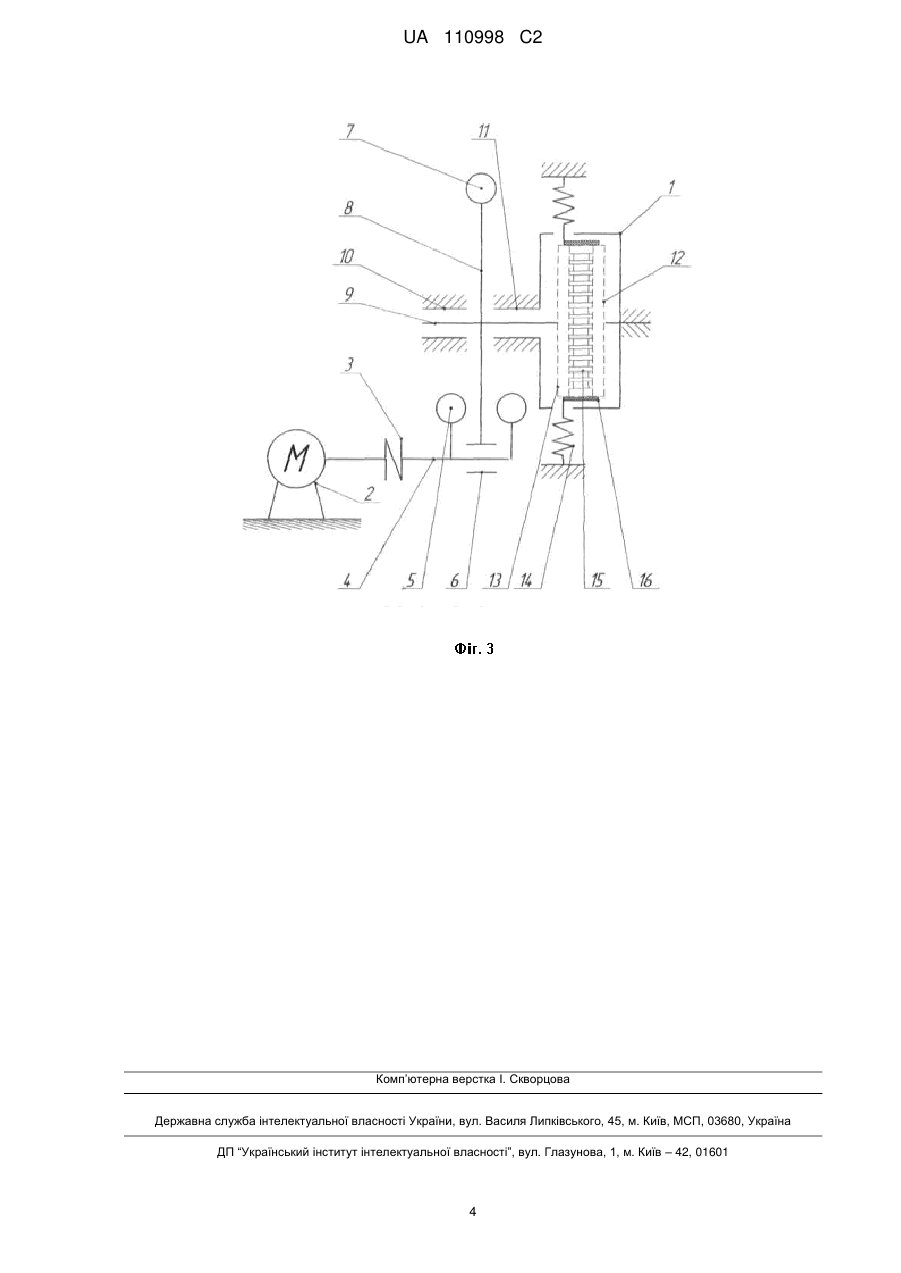

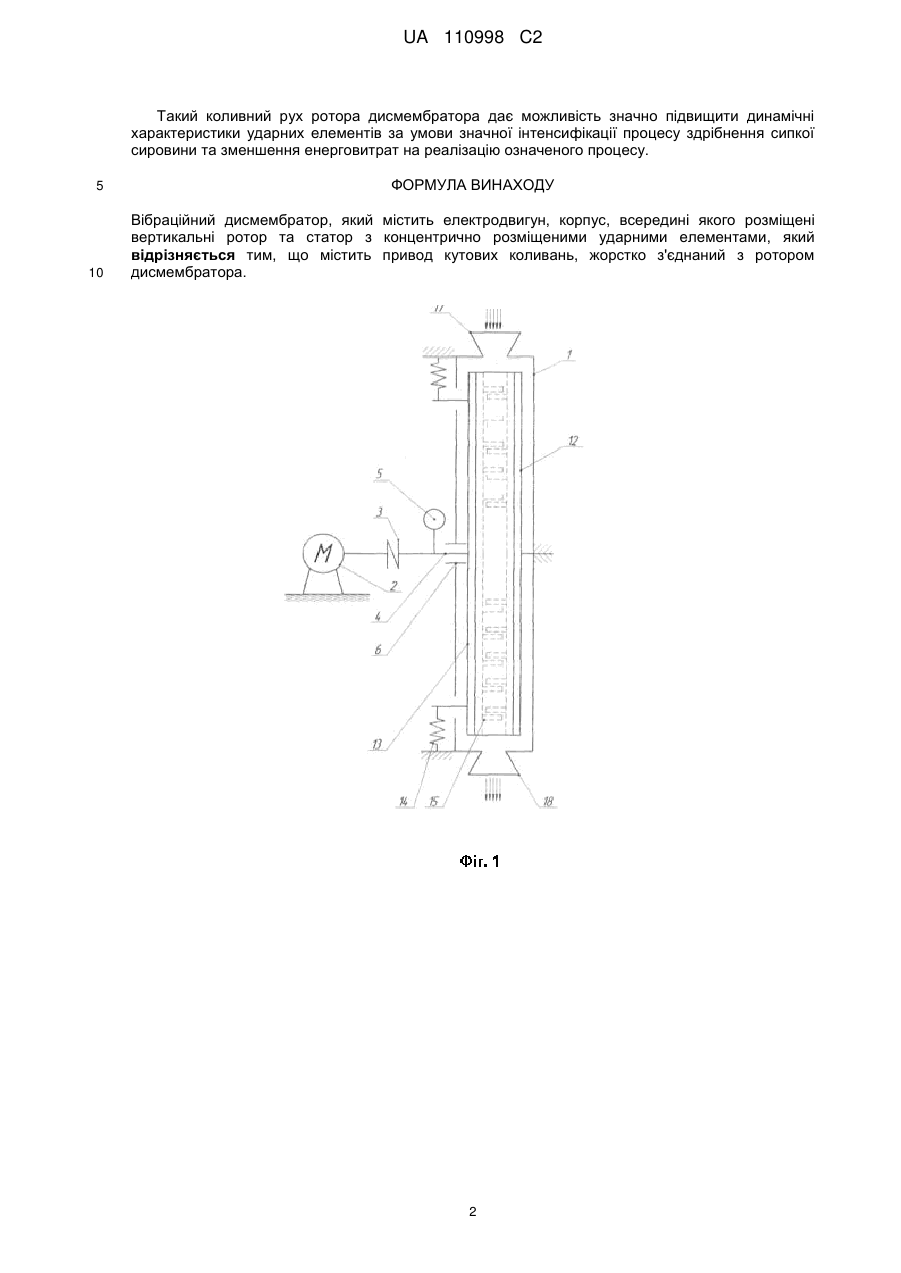

Реферат: Винахід належить до вібраційних дисмембраторів і може бути використаний для одержання здрібненої сировини в харчовій, фармацевтичній, хімічній, будівельній промисловості. Вібраційний дисмембратор містить електродвигун, корпус, всередині якого розміщені вертикальні статор та ротор. Згідно з винаходом, ротор жорстко з'єднаний із приводом кутових коливань. Застосування винаходу дає можливість за рахунок коливного руху ротора значно підвищити динамічні характеристики ударних елементів, значно інтенсифікувати процес здрібнення сипкої сировини та зменшити енерговитрати на реалізацію вказаного процесу. UA 110998 C2 (12) UA 110998 C2 UA 110998 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до вібраційного обладнання для подрібнення сипучих матеріалів і може бути використаний в будівельній, хімічній, харчовій і інших галузях промисловості. Відомий дисмембратор (див. Сиденко П.М. Измельчение в химической промышленности. М.: Химия, 1977. - с. 153), що включає циліндричний корпус з розміщеним в ньому вертикальним ротором з концентрично встановленими рядами пальців, поміж якими розміщені ряди пальців статора, завантажувальний і розвантажувальний патрубки. Основним недоліком даного пристрою є низька енергоефективність процесу подрібнення, що зумовлена значними енерговитратами на приведення в обертовий рух масивного ротора. Також відомий дисмембратор (патент РФ № 2045340, кл. В02С13/22, 1995 р.), який містить циліндричний корпус з розташованим в ньому вертикальним ротором, з концентрично встановленими рядами пальців, між якими розташовані ряди подрібнюючих елементів статора, які виконані у вигляді пластин і встановлені під кутом 163-173° до вектора колової швидкості ротора. Периферійний концентричний ряд пластин статора виконаний у всю ширину корпусу і має вікно, довжина якого складає 1/6 довжини кола внутрішнього діаметра корпусу, а ширина визначена відстанню від торця пальців ротора до задньої стінки корпусу, при цьому вихідний отвір, в корпусі має ідентичні розміри. Суттєвим недоліком даного технічного рішення є низька пропускна здатність обладнання, зумовлена залипанням периферійного ряду пластин статора і вихідного отвору в корпусі. Найбільш близьким до заявленого за технічною суттю є дисмембратор (патент України на винахід № 66803, МПК В02С13/14, В02С13/06, опубл. 15.06.2004), що містить привід, корпус, вхідний та вихідний канали, обладнані подрібнювальними елементами та опозитно розташовані в корпусі статор та ротор, який консольно встановлений на валу. Основним недоліком даного обладнання є низька надійність, що зумовлена значним радіальним навантаженням на підшипникові вузли від консольно встановленого ротора. В основу винаходу поставлено задачу створення вібраційного дисмембратора, в якому за рахунок зміни конструкції приводного механізму досягається зростання динамічних характеристик ударних елементів, підвищується ефективність використання робочого простору, що зумовлює інтенсифікацію процесу здрібнення сипкої сировини за умови зменшення споживаних енерговитрат на означену обробку. Дана задача розв'язується шляхом створення вібраційного дисмембратора, в якому забезпечуються кутові коливання вертикального ротора з концентрично встановленими рядами ударних елементів, за рахунок введення в систему інерційного приводу кутових коливань. На фіг. 1 представлена принципова схема вібраційного дисмембратора, на фіг. 2 - зміна положення ротора відносно статора, на фіг. 3 - вид зверху. Вібраційний дисмембратор містить корпус 1, електродвигун 2, еластичну муфту 3, приводний вал 4 з дебалансами 5, які за рахунок підшипникового вузла 6 симетрично до противаг 7 розміщуються на кінцях важеля 8, вісь 9 якого закріплена в підшипникових вузлах 10 та 11, вертикальний статор 12 співвісний з ротором 13, пружні елементи 14 та концентрично встановлені ряди ударних елементів 15 робочий простір яких з торцевих сторін обмежений гнучкими вставками 16, завантажувальну та розвантажувальну горловину 17 та 18 відповідно. Запропонована конструкція реалізує ідею комплексного силового впливу відцентрової та ударної дії, зумовленого кутовим рухом ротора з концентрично розміщеними ударними елементами, що дає можливість значно підвищити силову взаємодію ударних елементів з оброблювальним матеріалом. Дана конструкція працює наступним чином. При включенні електродвигуна 2 крутний момент через еластичну муфту 3 передається на приводний вал 4 з дебалансами 5, обертання яких призводить до створення комбінованої силової та моментної незрівноваженості важеля 8 відносно його осі 9 обертання, а як наслідок збурення інерційного руху противаг 7, жорстке з'єднання осі 9 з вертикальним ротором 13 зумовлює його кутове зміщення на кут α, відносно статора 12, який варіюється за рахунок жорсткості пружних елементів 14. Оброблювальний матеріал безперервно через завантажувальну горловину 17 надходить у робочий простір між статором та ротором з концентрично розміщеними рядами ударних елементів 15, де внаслідок силового впливу зазнає попереднього руйнування. Після чого частково здрібнений матеріал під дією гравітаційної та відцентрової сили переміщується до наступного ряду ударних елементів 15, крок h між якими зменшується залежно від висоти їх розташування. При цьому дисперсність оброблюваного матеріалу зростає зі збільшенням пройденого ним шляху та залежить від розміру ударних елементів 15. Після чого здрібнений матеріал через горловину 18 вивантажується з дисмембратора. 1 UA 110998 C2 Такий коливний рух ротора дисмембратора дає можливість значно підвищити динамічні характеристики ударних елементів за умови значної інтенсифікації процесу здрібнення сипкої сировини та зменшення енерговитрат на реалізацію означеного процесу. 5 ФОРМУЛА ВИНАХОДУ 10 Вібраційний дисмембратор, який містить електродвигун, корпус, всередині якого розміщені вертикальні ротор та статор з концентрично розміщеними ударними елементами, який відрізняється тим, що містить привод кутових коливань, жорстко з'єднаний з ротором дисмембратора. 2 UA 110998 C2 3 UA 110998 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
