Тренажер для фітнесу

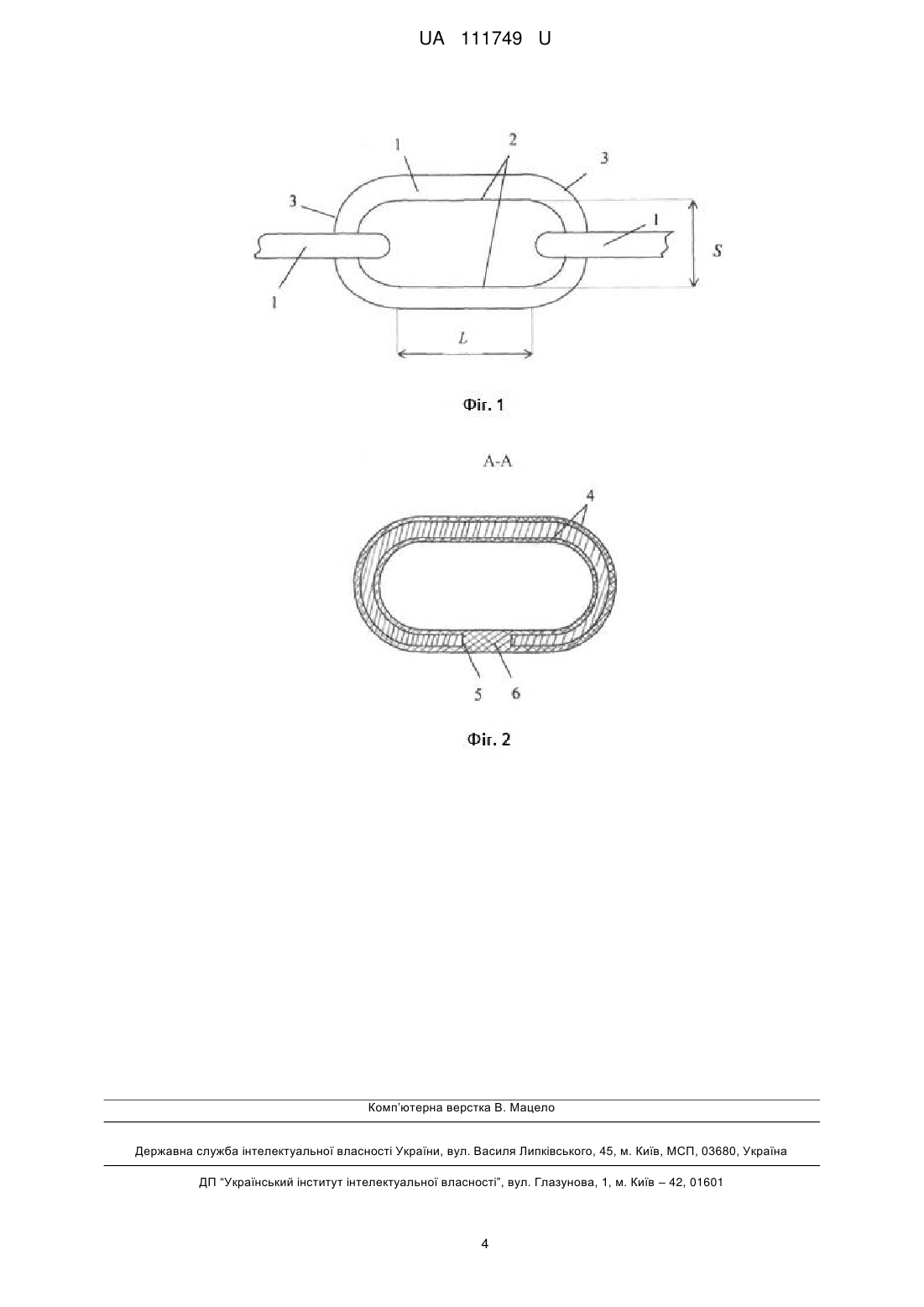

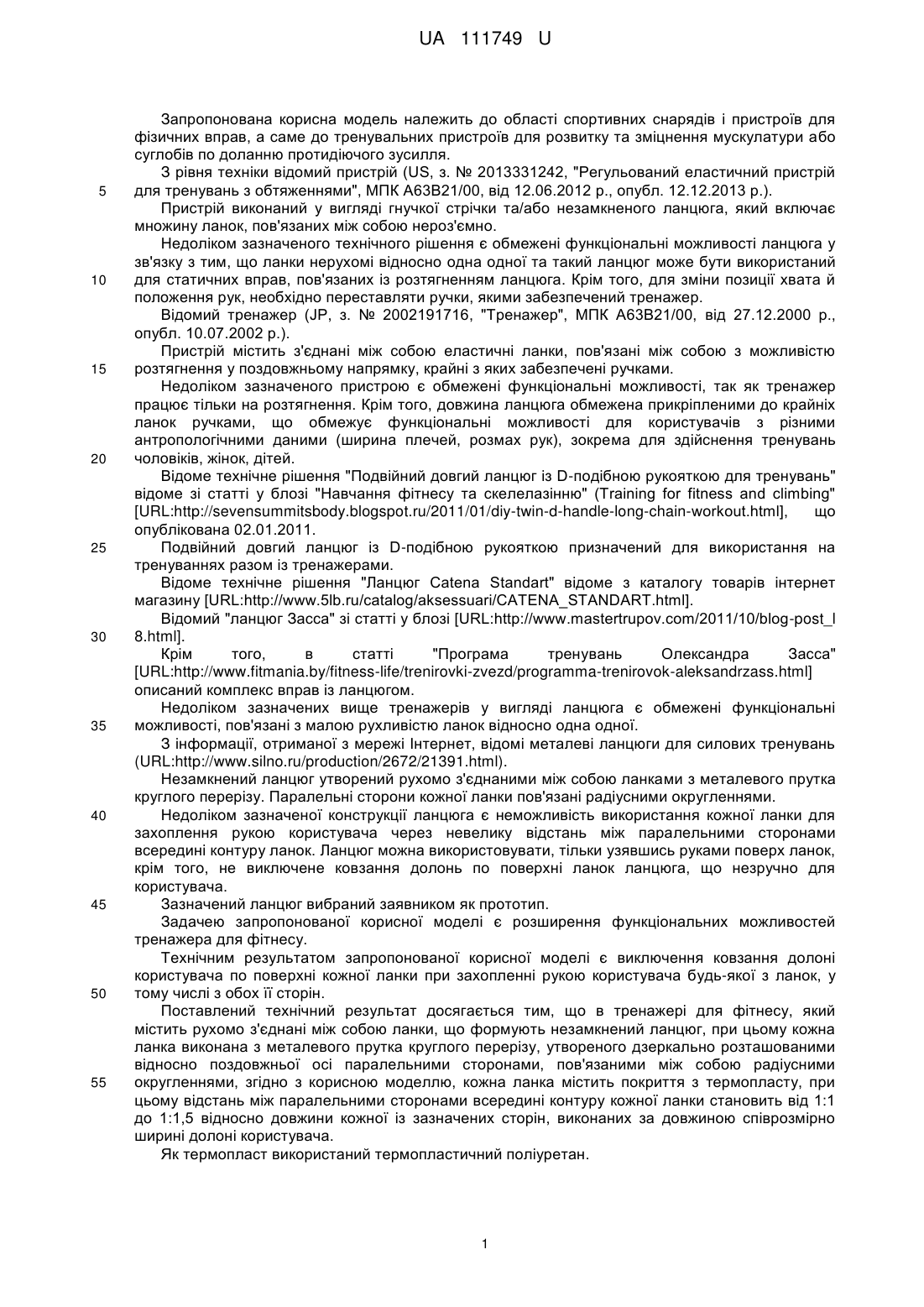

Реферат: Тренажер для фітнесу містить рухомо з'єднані між собою ланки, що утворюють незамкнений ланцюг, при цьому кожна ланка виконана з металевого прутка круглого перерізу, утвореного дзеркально розташованими відносно поздовжньої осі паралельними сторонами, пов'язаними між собою радіусними округленнями. Кожна ланка містить покриття з термопласту, при цьому відстань між паралельними сторонами всередині контуру кожної ланки становить від 1:1 до 1:1,5 відносно довжини кожної із зазначених сторін, виконаних за довжиною співрозмірно ширині долоні користувача. UA 111749 U (33) Код держави-учасниці RU UA 111749 U UA 111749 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до області спортивних снарядів і пристроїв для фізичних вправ, а саме до тренувальних пристроїв для розвитку та зміцнення мускулатури або суглобів по доланню протидіючого зусилля. З рівня техніки відомий пристрій (US, з. № 2013331242, "Регульований еластичний пристрій для тренувань з обтяженнями", МПК А63В21/00, від 12.06.2012 р., опубл. 12.12.2013 р.). Пристрій виконаний у вигляді гнучкої стрічки та/або незамкненого ланцюга, який включає множину ланок, пов'язаних між собою нероз'ємно. Недоліком зазначеного технічного рішення є обмежені функціональні можливості ланцюга у зв'язку з тим, що ланки нерухомі відносно одна одної та такий ланцюг може бути використаний для статичних вправ, пов'язаних із розтягненням ланцюга. Крім того, для зміни позиції хвата й положення рук, необхідно переставляти ручки, якими забезпечений тренажер. Відомий тренажер (JP, з. № 2002191716, "Тренажер", МПК А63В21/00, від 27.12.2000 р., опубл. 10.07.2002 p.). Пристрій містить з'єднані між собою еластичні ланки, пов'язані між собою з можливістю розтягнення у поздовжньому напрямку, крайні з яких забезпечені ручками. Недоліком зазначеного пристрою є обмежені функціональні можливості, так як тренажер працює тільки на розтягнення. Крім того, довжина ланцюга обмежена прикріпленими до крайніх ланок ручками, що обмежує функціональні можливості для користувачів з різними антропологічними даними (ширина плечей, розмах рук), зокрема для здійснення тренувань чоловіків, жінок, дітей. Відоме технічне рішення "Подвійний довгий ланцюг із D-подібною рукояткою для тренувань" відоме зі статті у блозі "Навчання фітнесу та скелелазінню" (Training for fitness and climbing" [URL:http://sevensummitsbody.blogspot.ru/2011/01/diy-twin-d-handle-long-chain-workout.html], що опублікована 02.01.2011. Подвійний довгий ланцюг із D-подібною рукояткою призначений для використання на тренуваннях разом із тренажерами. Відоме технічне рішення "Ланцюг Catena Standart" відоме з каталогу товарів інтернет магазину [URL:http://www.5lb.ru/catalog/aksessuari/CATENA_STANDART.html]. Відомий "ланцюг Засса" зі статті у блозі [URL:http://www.mastertrupov.com/2011/10/blog-post_l 8.html]. Крім того, в статті "Програма тренувань Олександра Засса" [URL:http://www.fitmania.by/fitness-life/trenirovki-zvezd/programma-trenirovok-aleksandrzass.html] описаний комплекс вправ із ланцюгом. Недоліком зазначених вище тренажерів у вигляді ланцюга є обмежені функціональні можливості, пов'язані з малою рухливістю ланок відносно одна одної. З інформації, отриманої з мережі Інтернет, відомі металеві ланцюги для силових тренувань (URL:http://www.silno.ru/production/2672/21391.html). Незамкнений ланцюг утворений рухомо з'єднаними між собою ланками з металевого прутка круглого перерізу. Паралельні сторони кожної ланки пов'язані радіусними округленнями. Недоліком зазначеної конструкції ланцюга є неможливість використання кожної ланки для захоплення рукою користувача через невелику відстань між паралельними сторонами всередині контуру ланок. Ланцюг можна використовувати, тільки узявшись руками поверх ланок, крім того, не виключене ковзання долонь по поверхні ланок ланцюга, що незручно для користувача. Зазначений ланцюг вибраний заявником як прототип. Задачею запропонованої корисної моделі є розширення функціональних можливостей тренажера для фітнесу. Технічним результатом запропонованої корисної моделі є виключення ковзання долоні користувача по поверхні кожної ланки при захопленні рукою користувача будь-якої з ланок, у тому числі з обох її сторін. Поставлений технічний результат досягається тим, що в тренажері для фітнесу, який містить рухомо з'єднані між собою ланки, що формують незамкнений ланцюг, при цьому кожна ланка виконана з металевого прутка круглого перерізу, утвореного дзеркально розташованими відносно поздовжньої осі паралельними сторонами, пов'язаними між собою радіусними округленнями, згідно з корисною моделлю, кожна ланка містить покриття з термопласту, при цьому відстань між паралельними сторонами всередині контуру кожної ланки становить від 1:1 до 1:1,5 відносно довжини кожної із зазначених сторін, виконаних за довжиною співрозмірно ширині долоні користувача. Як термопласт використаний термопластичний поліуретан. 1 UA 111749 U 5 10 15 20 25 30 35 40 45 50 55 60 Наявність на ланках покриття з термопласту, а також заявлена відстань між паралельними сторонами всередині контуру кожної ланки відносно довжини кожної з сторін, виконаних за довжиною співрозмірно ширині долоні користувача, дозволяє виключити ковзання долонь поверхні кожної ланки, і забезпечити можливість захоплення рукою користувача будь-якої з ланок. Співвідношення заявленої відстані до довжини 1:1 дозволяє здійснити захоплення рукою будь-якої з ланок за обидві сторони. Співвідношення заявленої відстані до довжини 1:1,5 дозволяє здійснити захоплення рукою будь-якої з ланок за одну із сторін. Крім того, заявлені конструктивні особливості тренажера дозволяють застосовувати його для одержання ефекту тренувань, що досягаються при використанні тренажерів інших видів, наприклад, таких, як: - бодібар (сталева палиця, покрита гумою) - можливість використання ланцюга як бодібар для підвищення навантаження з поступовим її зростанням у процесі концентричного скорочення м'язів й ослаблення навантаження в міру збільшення ексцентричної фази роботи м'язів. Для досягнення цього потенціалу ланцюга необхідно, щоб під час виконання вправ частина ланцюга опускалася на підлогу та підіймалася догори від підлоги. Чим вище підйом корпусу при розгинанні рук, тим більше ланок підіймаються від підлоги та, відповідно, надають більше навантаження на м'язи того, хто тренується; - гантелі - можливість використання ланцюга як гантелі - для здолання зовнішнього опору, виконуючи рухи на здолання сил гравітації (ваги ланцюга). З'єднання ланок ланцюга з більшим діапазоном свободи переміщення ланок відносно одна одної дозволяє здійснити різнойменні рухи руками при виконанні вправ. Для цього необхідно триматися руками за ланки ланцюга, які розташовані по її краях, що забезпечує необхідну амплітуду рухів, наприклад при почерговому згинанні рук на біцепс стоячи; - обважнювач - можливість використання ланцюга як обважнювач всього тіла або окремої частини з фіксацією на плечах, корпусі, ногах або руках. Ланцюг використовують при виконанні ряду вправ, поклавши ланцюг на плечі при присіданнях, на талію при віджиманнях від підлоги, або обмотавши навколо руки або ноги. Заявлена відстань всередині контуру ланок ланцюга дозволяє вставити ногу в ланку та виконувати махові рухи ногою; - гиря - можливість використання ланцюга як гирі дозволяє виконувати вправи схожі за динамікою, зусиллям і біомеханікою з вправами з гирьової гімнастики. Для цього ланцюг можна взяти за центральну ланку однією або двома руками або скласти ланцюг навпіл й узятися однією або двома руками за дві крайні ланки; - vipr (подовжений гумовий циліндричний снаряд) - можливість використання ланцюга як устаткування зі зміненим центром тяжіння при захопленні за ланки. Для виконання вправ ланцюг беруть руками за ланки на ширині плечей і зберігають ланцюг у натягнутому стані; - канат - можливість виконувати вправи, які основані на перетягуванні ланцюга й опорі при роботі у парах (перетягування канату). Для виконання вправ двоє людей, вставши навпроти один одного, повинні взятися руками за ланцюг за крайні ланки та здійснювати почергове його перетягування з опором партнера; - медбол (гумовий м'яч) - за рахунок рухомості ланок, ланцюг можна перетворювати у форму, що нагадує ком, і виконувати вправи, утримуючи його в руках; - обважнений мішок (з піском) - можливість виконувати вправи динамічного характеру, із захопленням, що імітує хвати на силовому тренувальному мішку. Беруться руками за ланки на ширині або ширше плечей і виконують вправи динамічного характеру, під час яких можна змінювати відстань між руками, при цьому ланцюг знаходиться у ненатягнутому стані та змінює свою форму. Також ланцюг можна використовувати як перешкоду та маркер при виконанні стрибкових і бігових вправ. Використання як термопласт термопластичного поліуретану, що має пластичність, дозволяє демпфірувати ударні впливи тренажера під час тренування, знижуючи травми та виключаючи ушкодження підлогового покриття. Крім цього, високий коефіцієнт тертя термопласту дозволяє домогтися високої якості контролю над заявленим тренажером при розширенні його функціональних можливостей, наприклад за рахунок його перетворення у тренажери для фітнесу з можливістю виконання вправ для тренування різних груп м'язів. Заявником проведений патентно-інформаційний пошук за даною темою, в результаті якого не виявлено технічних рішень із заявленою сукупністю ознак, що дозволяє зробити висновок про відповідність заявленої корисної моделі умові патентоздатності "новизна". Заявлений пристрій може знайти застосування як спортивний тренажер для виконання силових вправ для зміцнення м'язів, що відповідає умові патентоздатності "промислова придатність". 2 UA 111749 U 5 10 15 20 25 30 35 40 45 Суть корисної моделі пояснюється кресленнями, де на фіг. 1 - загальний вигляд тренажера для фітнесу; на фіг. 2 - розріз за А-А на фіг. 1. Тренажер для фітнесу виконаний у вигляді незамкненого ланцюга, що складається з ланок 1, які утворені дзеркально розташованими відносно поздовжньої осі сторонами 2, пов'язаними радіусними округленнями 3. Кожна ланка 1 містить покриття 4 з термопласту. Відстань S між паралельними сторонами 2 становить від 1:1 до 1:1,5 відносно довжини L з паралельних сторін 2. Кожну ланку 1 виготовляють з прутка круглого перерізу, утворюючи незамкнений контур із прорізом 5, збирають ланцюг, що складається, щонайменше, з 9 ланок 1, утворюючи довжину ланцюга у діапазоні 90-130 см. Наносять покриття на всі ланки 1, включаючи прорізи 5. Потім роблять розріз (на фіг. не показано) на покритті 4 навпроти прорізу 5, який заповнюють полімером 6, розріз заклеюють, одержуючи замкнений контур кожної ланки 1 ланцюга. Тренувальні вправи на зазначеному тренажері виконують наступним чином. При виконанні вправ на розтягнення ланцюга, той, хто тренується, здійснює хват руками за ланки ланцюга. Оптимальна довжина ланцюга для виконання різних видів вправ становить 90130 см. Середньостатистична ширина плечей людини становить 38-50 см, тому довжина ланцюга в зазначеному діапазоні дозволить здійснити хват ланок ланцюга руками ширше плечей, на рівні плечей і вужче плечей, тобто відповідно до своїх антропологічних даних. При виконанні вправ на підйом - опускання ланцюга, той, хто тренується, здійснює хват обома руками за кожну з паралельних сторін ланки, не торкаючись руками, за рахунок того, що відстань між паралельними сторонами всередині контуру кожної ланки є достатньою для розміщення в ній рук навіть при хваті за обидві зазначені сторони. Для можливості використання ланцюга тими, хто тренується, різних вікових категорій і статевої приналежності, вага ланцюга може бути 3-5 кг, для чого ланки виготовляють з прутка діаметром 20-22 мм, відповідно. Залежно від ваги, покриття з термопласту виконують у різній кольоровій гаммі для зручності тих, хто тренується. Тренажер можна використовувати для досягнення ефекту тренувань, що забезпечується тренажерами інших конструкцій, таких як: бодібар (сталева палиця, покрита гумою), гантелі, обважнювачі тіла, гирі, vipr (подовжений гумовий снаряд циліндричної форми), канат, медбол (гумовий м'яч), обважнений мішок (з піском), що поширює його функціональні можливості. Таким чином, заявлений тренажер для фітнесу виключає ковзання долоні користувача по поверхні кожної ланки тренажера, при захопленні рукою користувача будь-якої з ланок, у тому числі з обох її сторін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Тренажер для фітнесу, який містить рухомо з'єднані між собою ланки, що утворюють незамкнений ланцюг, при цьому кожна ланка виконана з металевого прутка круглого перерізу, утвореного дзеркально розташованими відносно поздовжньої осі паралельними сторонами, пов'язаними між собою радіусними округленнями, який відрізняється тим, що кожна ланка містить покриття з термопласту, при цьому відстань між паралельними сторонами всередині контуру кожної ланки становить від 1:1 до 1:1,5 відносно довжини кожної із зазначених сторін, виконаних за довжиною співрозмірно ширині долоні користувача. 2. Тренажер для фітнесу за п. 1, який відрізняється тим, що як термопласт використаний термопластичний поліуретан. 3 UA 111749 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
