Чашковий пристрій для протруювання насіння

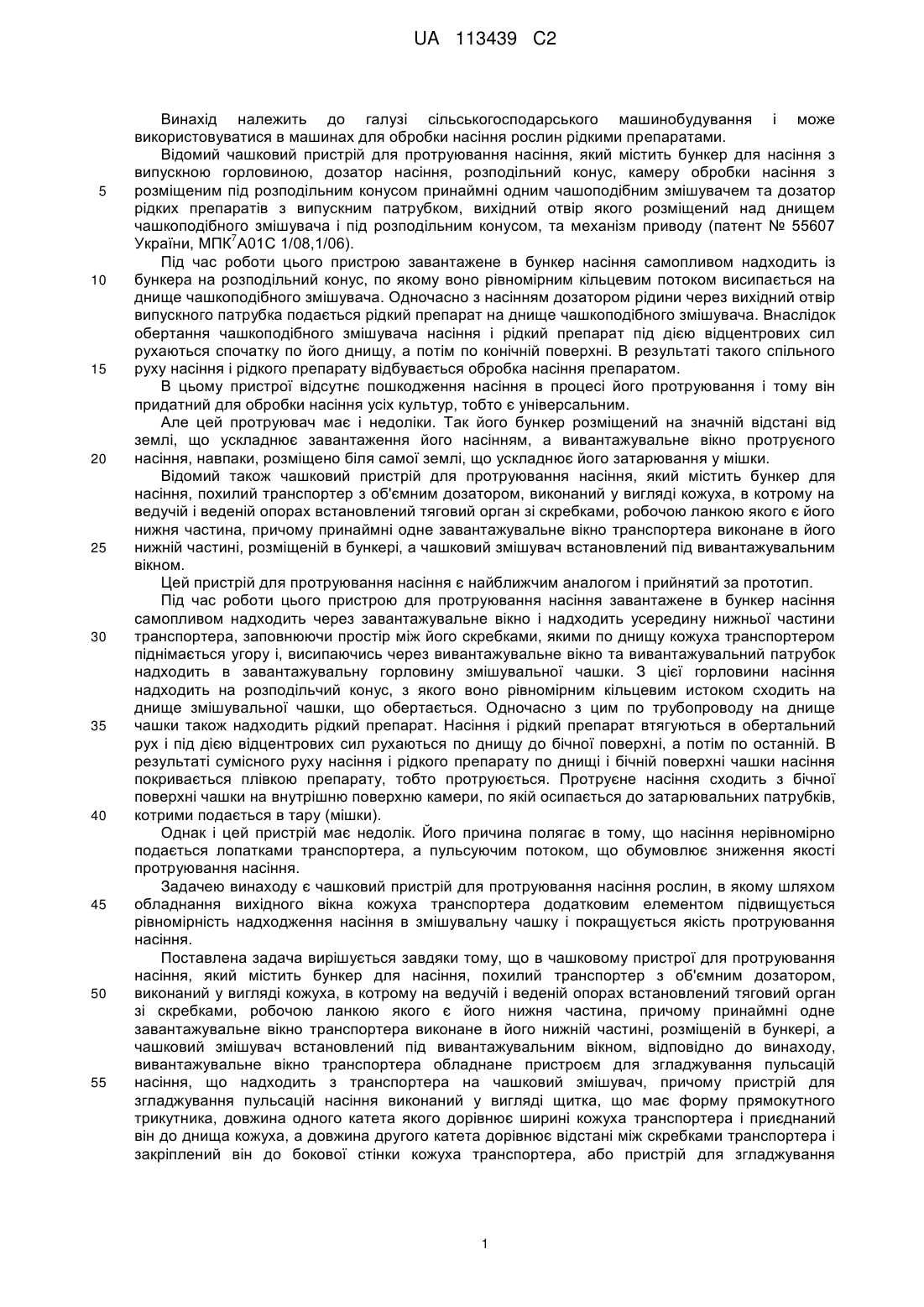

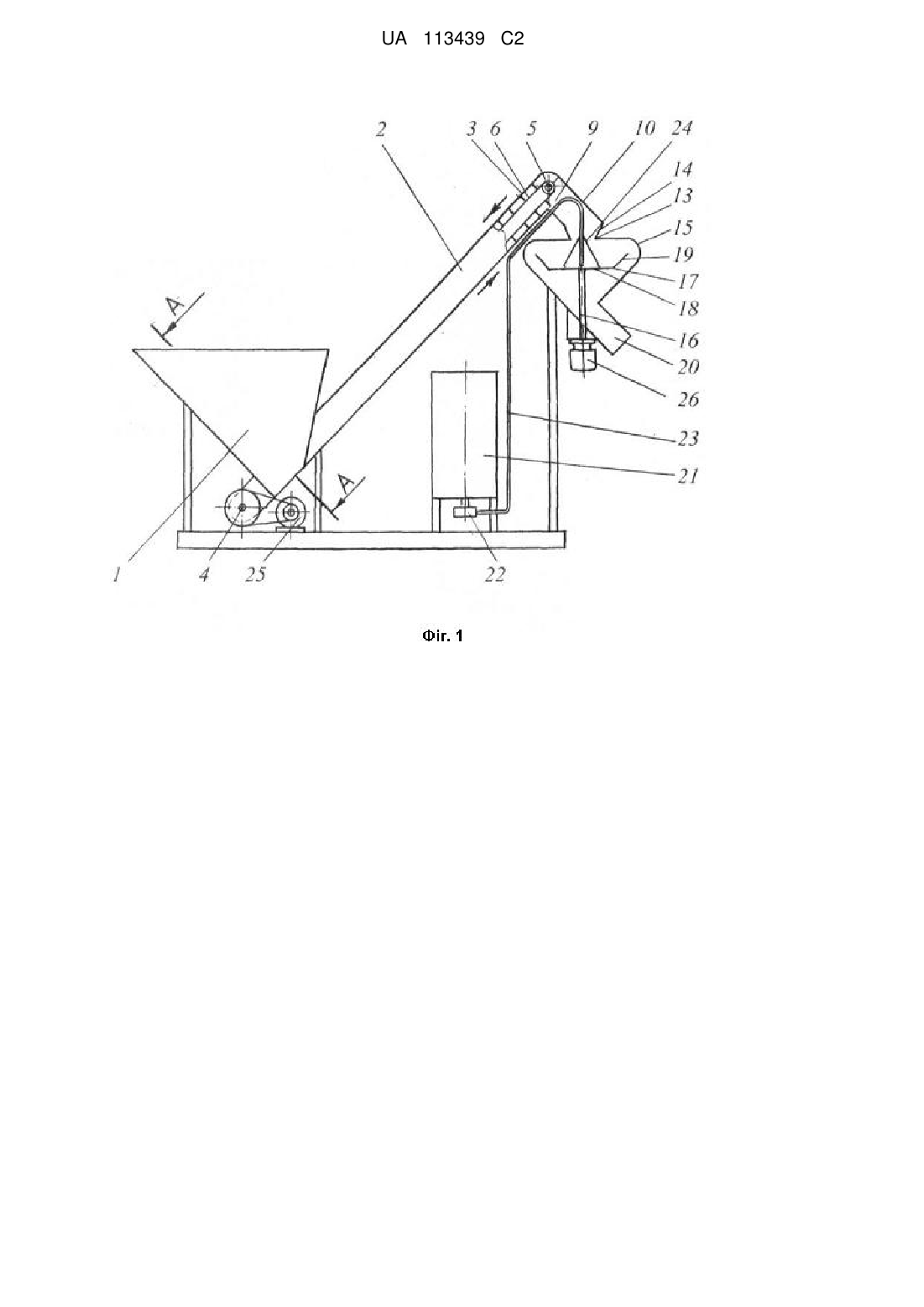

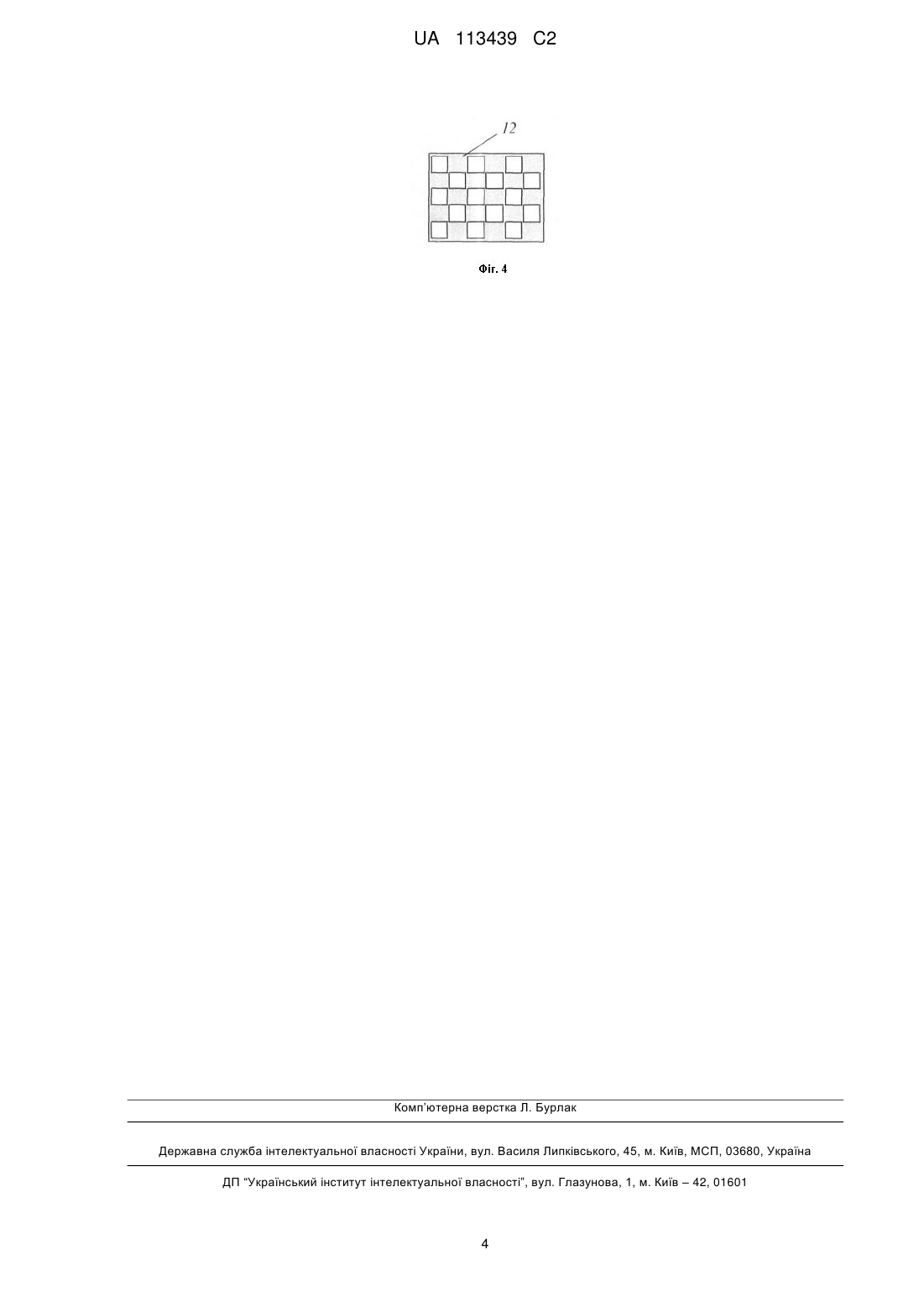

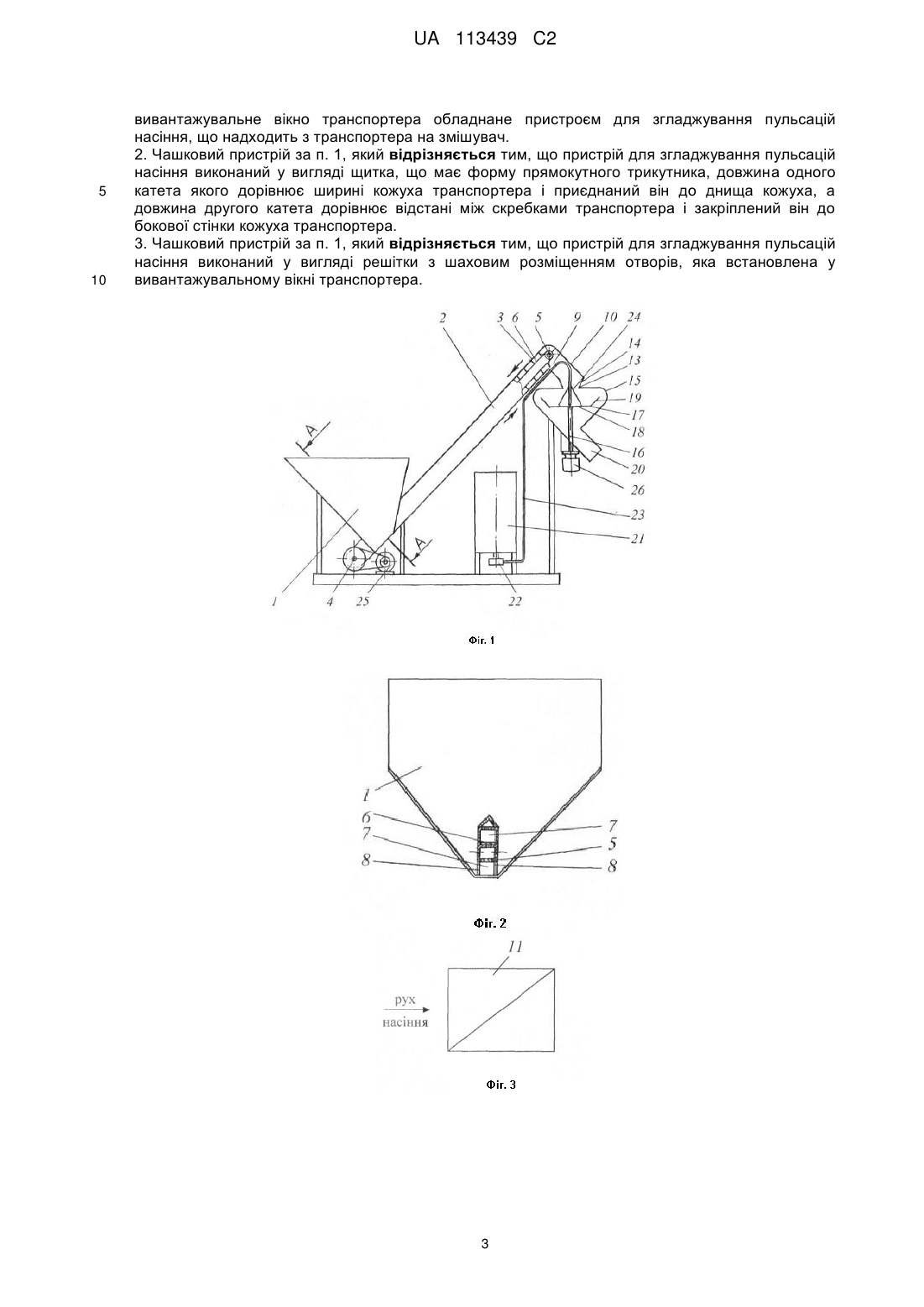

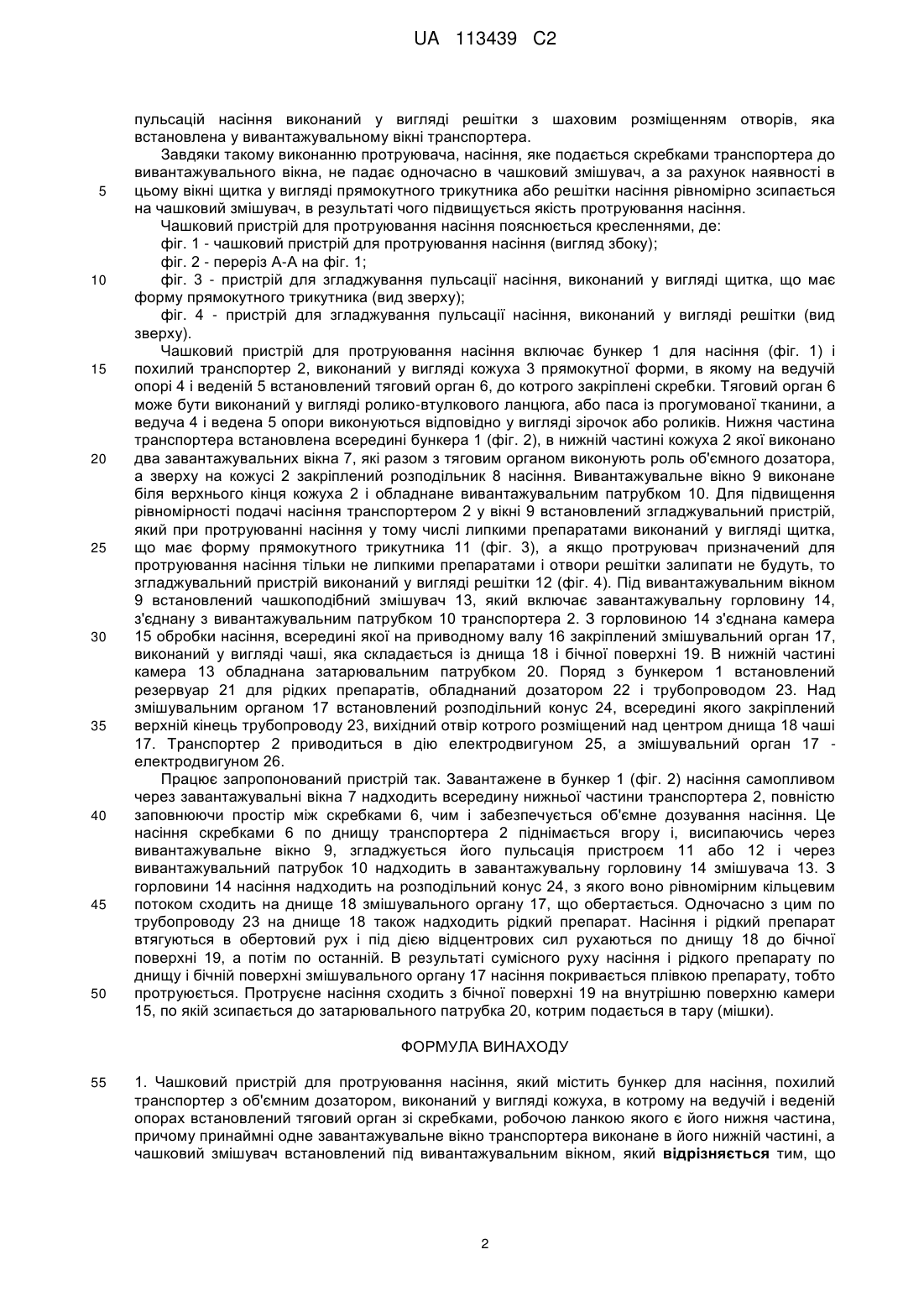

Реферат: Чашковий пристрій для протруювання насіння містить бункер для насіння, похилий транспортер з об'ємним дозатором, виконаний у вигляді кожуха, в котрому на ведучій і веденій опорах встановлений тяговий орган зі скребками, робочою ланкою якого є його нижня частина, причому принаймні одне завантажувальне вікно транспортера виконане в його нижній частині, а чашковий змішувач встановлений під вивантажувальним вікном. Згідно з винаходом, вивантажувальне вікно транспортера обладнане пристроєм для згладжування пульсацій насіння, що надходить з транспортера на змішувач. Пристрій для згладжування пульсацій насіння може бути виконаний у вигляді щитка, що має форму прямокутного трикутника, довжина одного катета якого дорівнює ширині кожуха транспортера і приєднаний він до днища кожуха, а довжина другого катета дорівнює відстані між скребками транспортера і закріплений він до бокової стінки кожуха транспортера, або у вигляді решітки з шаховим розміщенням отворів, яка встановлена у вивантажувальному вікні транспортера. За рахунок такого виконання пристрою підвищується рівномірність надходження зерна в чашковий змішувач, що покращує якість протруювання насіння. UA 113439 C2 (12) UA 113439 C2 UA 113439 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватися в машинах для обробки насіння рослин рідкими препаратами. Відомий чашковий пристрій для протруювання насіння, який містить бункер для насіння з випускною горловиною, дозатор насіння, розподільний конус, камеру обробки насіння з розміщеним під розподільним конусом принаймні одним чашоподібним змішувачем та дозатор рідких препаратів з випускним патрубком, вихідний отвір якого розміщений над днищем чашкоподібного змішувача і під розподільним конусом, та механізм приводу (патент № 55607 7 України, МПК А01С 1/08,1/06). Під час роботи цього пристрою завантажене в бункер насіння самопливом надходить із бункера на розподільний конус, по якому воно рівномірним кільцевим потоком висипається на днище чашкоподібного змішувача. Одночасно з насінням дозатором рідини через вихідний отвір випускного патрубка подається рідкий препарат на днище чашкоподібного змішувача. Внаслідок обертання чашкоподібного змішувача насіння і рідкий препарат під дією відцентрових сил рухаються спочатку по його днищу, а потім по конічній поверхні. В результаті такого спільного руху насіння і рідкого препарату відбувається обробка насіння препаратом. В цьому пристрої відсутнє пошкодження насіння в процесі його протруювання і тому він придатний для обробки насіння усіх культур, тобто є універсальним. Але цей протруювач має і недоліки. Так його бункер розміщений на значній відстані від землі, що ускладнює завантаження його насінням, а вивантажувальне вікно протруєного насіння, навпаки, розміщено біля самої землі, що ускладнює його затарювання у мішки. Відомий також чашковий пристрій для протруювання насіння, який містить бункер для насіння, похилий транспортер з об'ємним дозатором, виконаний у вигляді кожуха, в котрому на ведучій і веденій опорах встановлений тяговий орган зі скребками, робочою ланкою якого є його нижня частина, причому принаймні одне завантажувальне вікно транспортера виконане в його нижній частині, розміщеній в бункері, а чашковий змішувач встановлений під вивантажувальним вікном. Цей пристрій для протруювання насіння є найближчим аналогом і прийнятий за прототип. Під час роботи цього пристрою для протруювання насіння завантажене в бункер насіння самопливом надходить через завантажувальне вікно і надходить усередину нижньої частини транспортера, заповнюючи простір між його скребками, якими по днищу кожуха транспортером піднімається угору і, висипаючись через вивантажувальне вікно та вивантажувальний патрубок надходить в завантажувальну горловину змішувальної чашки. З цієї горловини насіння надходить на розподільчий конус, з якого воно рівномірним кільцевим истоком сходить на днище змішувальної чашки, що обертається. Одночасно з цим по трубопроводу на днище чашки також надходить рідкий препарат. Насіння і рідкий препарат втягуються в обертальний рух і під дією відцентрових сил рухаються по днищу до бічної поверхні, а потім по останній. В результаті сумісного руху насіння і рідкого препарату по днищі і бічній поверхні чашки насіння покривається плівкою препарату, тобто протруюється. Протруєне насіння сходить з бічної поверхні чашки на внутрішню поверхню камери, по якій осипається до затарювальних патрубків, котрими подається в тару (мішки). Однак і цей пристрій має недолік. Його причина полягає в тому, що насіння нерівномірно подається лопатками транспортера, а пульсуючим потоком, що обумовлює зниження якості протруювання насіння. Задачею винаходу є чашковий пристрій для протруювання насіння рослин, в якому шляхом обладнання вихідного вікна кожуха транспортера додатковим елементом підвищується рівномірність надходження насіння в змішувальну чашку і покращується якість протруювання насіння. Поставлена задача вирішується завдяки тому, що в чашковому пристрої для протруювання насіння, який містить бункер для насіння, похилий транспортер з об'ємним дозатором, виконаний у вигляді кожуха, в котрому на ведучій і веденій опорах встановлений тяговий орган зі скребками, робочою ланкою якого є його нижня частина, причому принаймні одне завантажувальне вікно транспортера виконане в його нижній частині, розміщеній в бункері, а чашковий змішувач встановлений під вивантажувальним вікном, відповідно до винаходу, вивантажувальне вікно транспортера обладнане пристроєм для згладжування пульсацій насіння, що надходить з транспортера на чашковий змішувач, причому пристрій для згладжування пульсацій насіння виконаний у вигляді щитка, що має форму прямокутного трикутника, довжина одного катета якого дорівнює ширині кожуха транспортера і приєднаний він до днища кожуха, а довжина другого катета дорівнює відстані між скребками транспортера і закріплений він до бокової стінки кожуха транспортера, або пристрій для згладжування 1 UA 113439 C2 5 10 15 20 25 30 35 40 45 50 пульсацій насіння виконаний у вигляді решітки з шаховим розміщенням отворів, яка встановлена у вивантажувальному вікні транспортера. Завдяки такому виконанню протруювача, насіння, яке подається скребками транспортера до вивантажувального вікна, не падає одночасно в чашковий змішувач, а за рахунок наявності в цьому вікні щитка у вигляді прямокутного трикутника або решітки насіння рівномірно зсипається на чашковий змішувач, в результаті чого підвищується якість протруювання насіння. Чашковий пристрій для протруювання насіння пояснюється кресленнями, де: фіг. 1 - чашковий пристрій для протруювання насіння (вигляд збоку); фіг. 2 - переріз А-А на фіг. 1; фіг. 3 - пристрій для згладжування пульсації насіння, виконаний у вигляді щитка, що має форму прямокутного трикутника (вид зверху); фіг. 4 - пристрій для згладжування пульсації насіння, виконаний у вигляді решітки (вид зверху). Чашковий пристрій для протруювання насіння включає бункер 1 для насіння (фіг. 1) і похилий транспортер 2, виконаний у вигляді кожуха 3 прямокутної форми, в якому на ведучій опорі 4 і веденій 5 встановлений тяговий орган 6, до котрого закріплені скребки. Тяговий орган 6 може бути виконаний у вигляді ролико-втулкового ланцюга, або паса із прогумованої тканини, а ведуча 4 і ведена 5 опори виконуються відповідно у вигляді зірочок або роликів. Нижня частина транспортера встановлена всередині бункера 1 (фіг. 2), в нижній частині кожуха 2 якої виконано два завантажувальних вікна 7, які разом з тяговим органом виконують роль об'ємного дозатора, а зверху на кожусі 2 закріплений розподільник 8 насіння. Вивантажувальне вікно 9 виконане біля верхнього кінця кожуха 2 і обладнане вивантажувальним патрубком 10. Для підвищення рівномірності подачі насіння транспортером 2 у вікні 9 встановлений згладжувальний пристрій, який при протруюванні насіння у тому числі липкими препаратами виконаний у вигляді щитка, що має форму прямокутного трикутника 11 (фіг. 3), а якщо протруювач призначений для протруювання насіння тільки не липкими препаратами і отвори решітки залипати не будуть, то згладжувальний пристрій виконаний у вигляді решітки 12 (фіг. 4). Під вивантажувальним вікном 9 встановлений чашкоподібний змішувач 13, який включає завантажувальну горловину 14, з'єднану з вивантажувальним патрубком 10 транспортера 2. З горловиною 14 з'єднана камера 15 обробки насіння, всередині якої на приводному валу 16 закріплений змішувальний орган 17, виконаний у вигляді чаші, яка складається із днища 18 і бічної поверхні 19. В нижній частині камера 13 обладнана затарювальним патрубком 20. Поряд з бункером 1 встановлений резервуар 21 для рідких препаратів, обладнаний дозатором 22 і трубопроводом 23. Над змішувальним органом 17 встановлений розподільний конус 24, всередині якого закріплений верхній кінець трубопроводу 23, вихідний отвір котрого розміщений над центром днища 18 чаші 17. Транспортер 2 приводиться в дію електродвигуном 25, а змішувальний орган 17 електродвигуном 26. Працює запропонований пристрій так. Завантажене в бункер 1 (фіг. 2) насіння самопливом через завантажувальні вікна 7 надходить всередину нижньої частини транспортера 2, повністю заповнюючи простір між скребками 6, чим і забезпечується об'ємне дозування насіння. Це насіння скребками 6 по днищу транспортера 2 піднімається вгору і, висипаючись через вивантажувальне вікно 9, згладжується його пульсація пристроєм 11 або 12 і через вивантажувальний патрубок 10 надходить в завантажувальну горловину 14 змішувача 13. З горловини 14 насіння надходить на розподільний конус 24, з якого воно рівномірним кільцевим потоком сходить на днище 18 змішувального органу 17, що обертається. Одночасно з цим по трубопроводу 23 на днище 18 також надходить рідкий препарат. Насіння і рідкий препарат втягуються в обертовий рух і під дією відцентрових сил рухаються по днищу 18 до бічної поверхні 19, а потім по останній. В результаті сумісного руху насіння і рідкого препарату по днищу і бічній поверхні змішувального органу 17 насіння покривається плівкою препарату, тобто протруюється. Протруєне насіння сходить з бічної поверхні 19 на внутрішню поверхню камери 15, по якій зсипається до затарювального патрубка 20, котрим подається в тару (мішки). ФОРМУЛА ВИНАХОДУ 55 1. Чашковий пристрій для протруювання насіння, який містить бункер для насіння, похилий транспортер з об'ємним дозатором, виконаний у вигляді кожуха, в котрому на ведучій і веденій опорах встановлений тяговий орган зі скребками, робочою ланкою якого є його нижня частина, причому принаймні одне завантажувальне вікно транспортера виконане в його нижній частині, а чашковий змішувач встановлений під вивантажувальним вікном, який відрізняється тим, що 2 UA 113439 C2 5 10 вивантажувальне вікно транспортера обладнане пристроєм для згладжування пульсацій насіння, що надходить з транспортера на змішувач. 2. Чашковий пристрій за п. 1, який відрізняється тим, що пристрій для згладжування пульсацій насіння виконаний у вигляді щитка, що має форму прямокутного трикутника, довжина одного катета якого дорівнює ширині кожуха транспортера і приєднаний він до днища кожуха, а довжина другого катета дорівнює відстані між скребками транспортера і закріплений він до бокової стінки кожуха транспортера. 3. Чашковий пристрій за п. 1, який відрізняється тим, що пристрій для згладжування пульсацій насіння виконаний у вигляді решітки з шаховим розміщенням отворів, яка встановлена у вивантажувальному вікні транспортера. 3 UA 113439 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
