Коток із змінною довжиною вальця

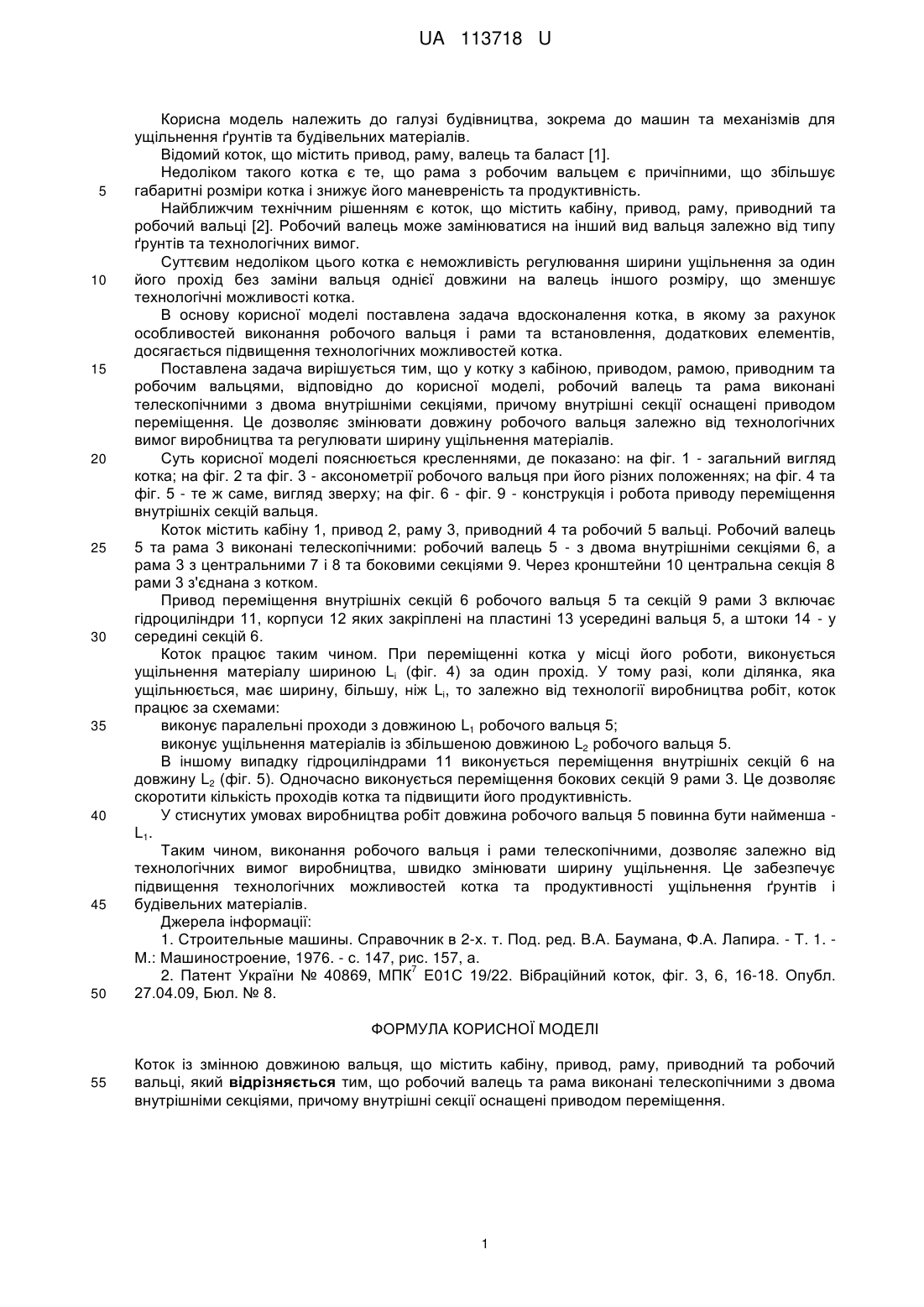

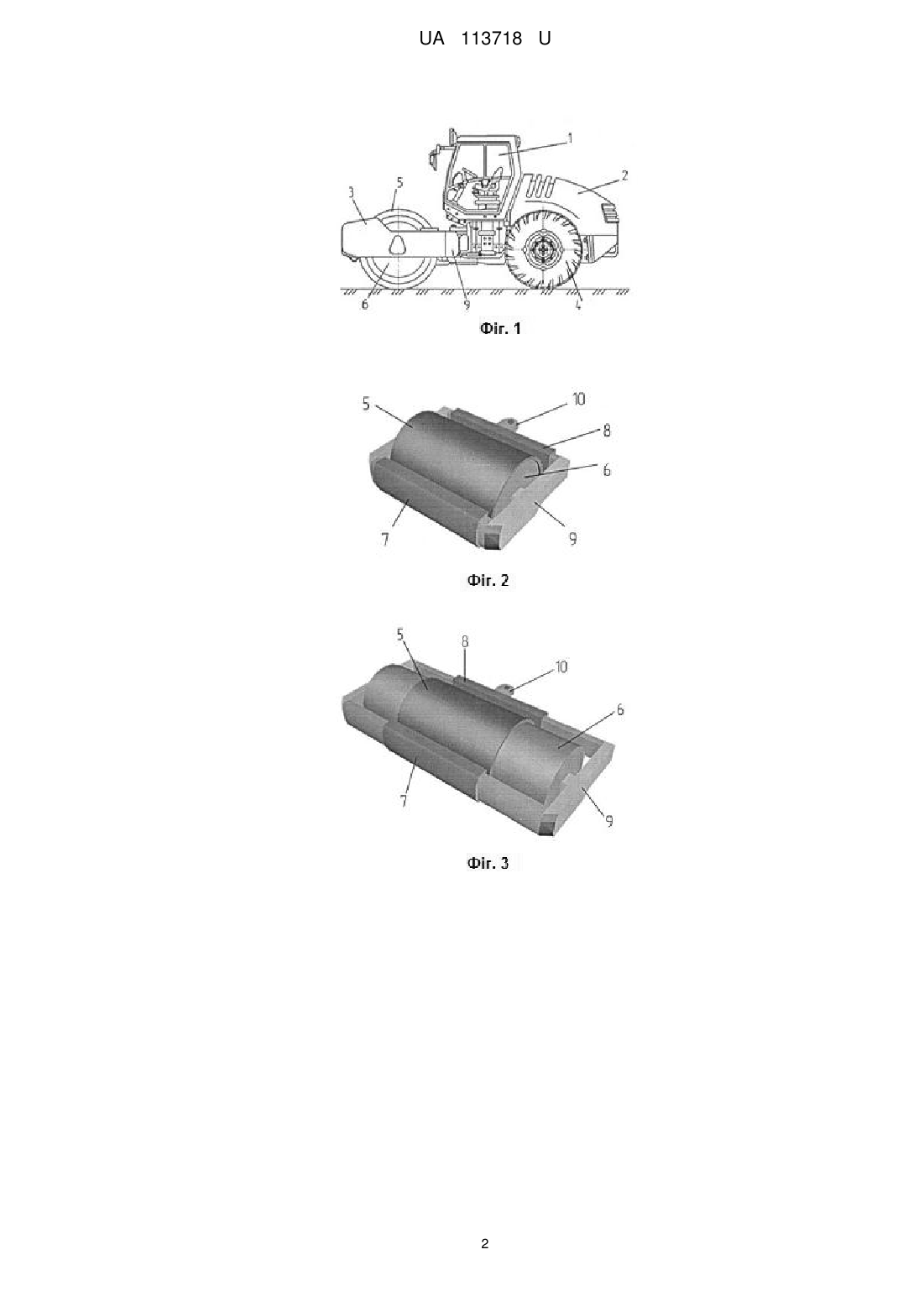

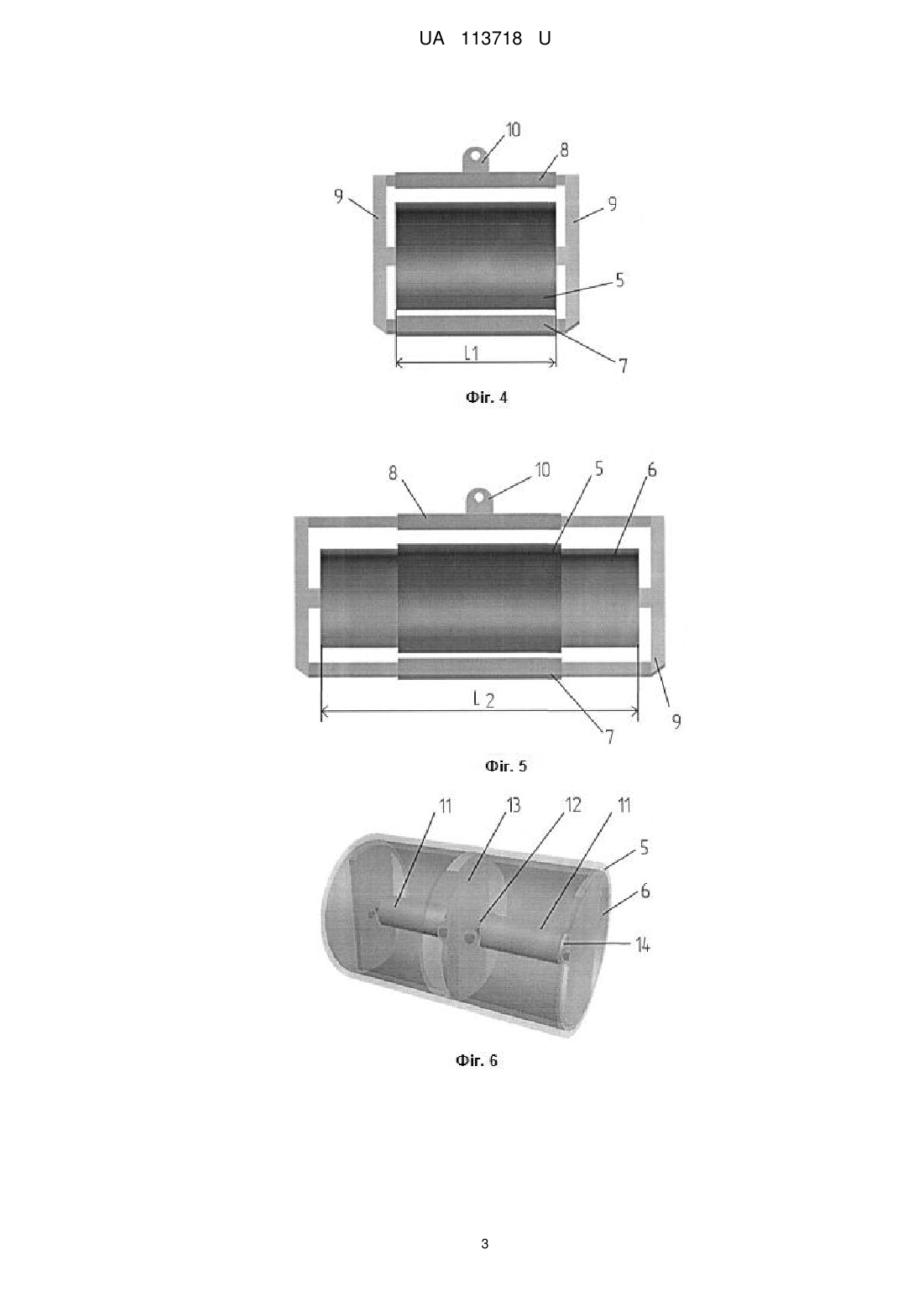

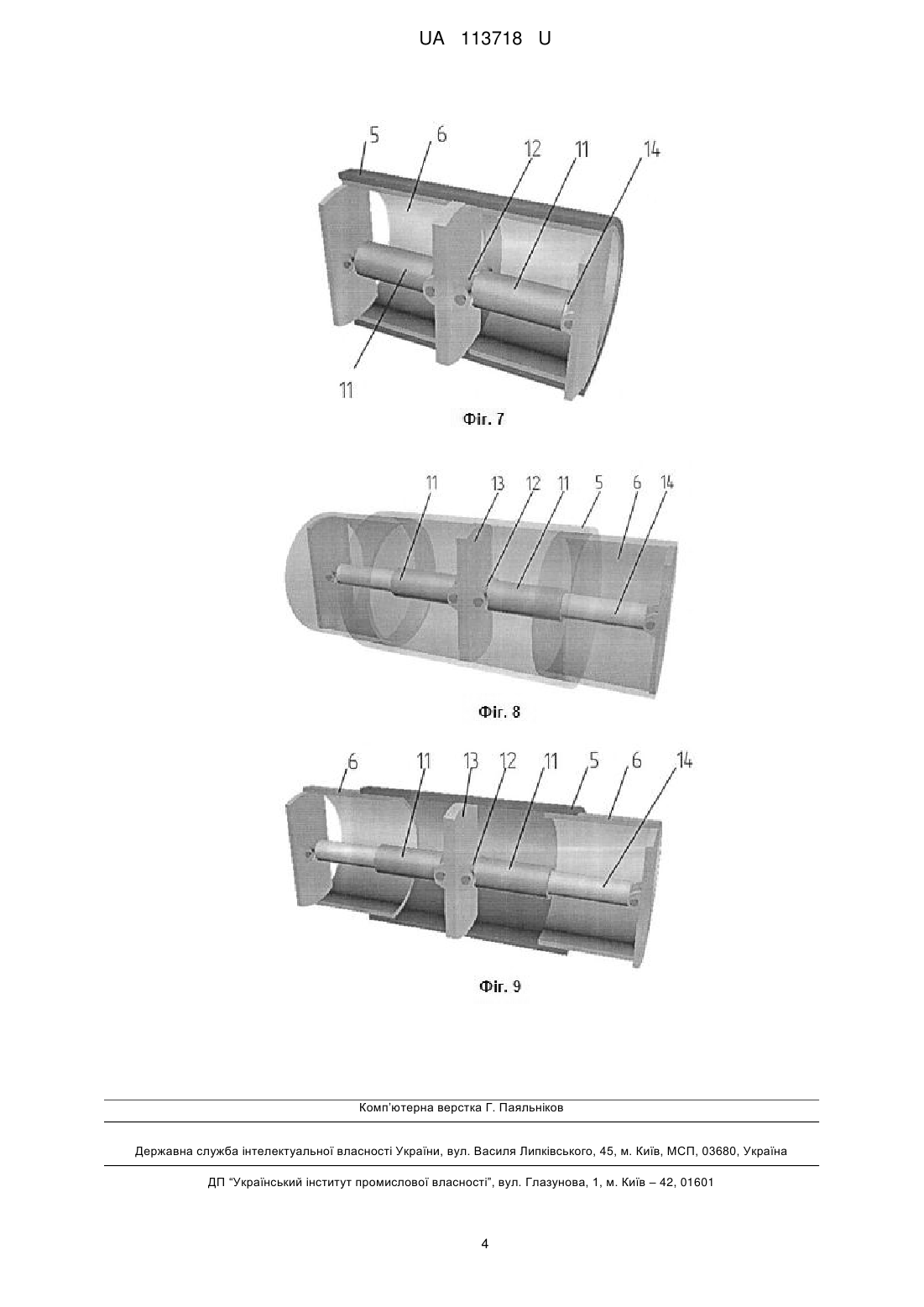

Реферат: Коток із змінною довжиною вальця містить кабіну, привод, раму, приводний та робочий вальці. Робочий валець та рама виконані телескопічними з двома внутрішніми секціями, причому внутрішні секції оснащені приводом переміщення. UA 113718 U (12) UA 113718 U UA 113718 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до машин та механізмів для ущільнення ґрунтів та будівельних матеріалів. Відомий коток, що містить привод, раму, валець та баласт [1]. Недоліком такого котка є те, що рама з робочим вальцем є причіпними, що збільшує габаритні розміри котка і знижує його маневреність та продуктивність. Найближчим технічним рішенням є коток, що містить кабіну, привод, раму, приводний та робочий вальці [2]. Робочий валець може замінюватися на інший вид вальця залежно від типу ґрунтів та технологічних вимог. Суттєвим недоліком цього котка є неможливість регулювання ширини ущільнення за один його прохід без заміни вальця однієї довжини на валець іншого розміру, що зменшує технологічні можливості котка. В основу корисної моделі поставлена задача вдосконалення котка, в якому за рахунок особливостей виконання робочого вальця і рами та встановлення, додаткових елементів, досягається підвищення технологічних можливостей котка. Поставлена задача вирішується тим, що у котку з кабіною, приводом, рамою, приводним та робочим вальцями, відповідно до корисної моделі, робочий валець та рама виконані телескопічними з двома внутрішніми секціями, причому внутрішні секції оснащені приводом переміщення. Це дозволяє змінювати довжину робочого вальця залежно від технологічних вимог виробництва та регулювати ширину ущільнення матеріалів. Суть корисної моделі пояснюється кресленнями, де показано: на фіг. 1 - загальний вигляд котка; на фіг. 2 та фіг. 3 - аксонометрії робочого вальця при його різних положеннях; на фіг. 4 та фіг. 5 - те ж саме, вигляд зверху; на фіг. 6 - фіг. 9 - конструкція і робота приводу переміщення внутрішніх секцій вальця. Коток містить кабіну 1, привод 2, раму 3, приводний 4 та робочий 5 вальці. Робочий валець 5 та рама 3 виконані телескопічними: робочий валець 5 - з двома внутрішніми секціями 6, а рама 3 з центральними 7 і 8 та боковими секціями 9. Через кронштейни 10 центральна секція 8 рами 3 з'єднана з котком. Привод переміщення внутрішніх секцій 6 робочого вальця 5 та секцій 9 рами 3 включає гідроциліндри 11, корпуси 12 яких закріплені на пластині 13 усередині вальця 5, а штоки 14 - у середині секцій 6. Коток працює таким чином. При переміщенні котка у місці його роботи, виконується ущільнення матеріалу шириною Lі (фіг. 4) за один прохід. У тому разі, коли ділянка, яка ущільнюється, має ширину, більшу, ніж Lі, то залежно від технології виробництва робіт, коток працює за схемами: виконує паралельні проходи з довжиною L1 робочого вальця 5; виконує ущільнення матеріалів із збільшеною довжиною L2 робочого вальця 5. В іншому випадку гідроциліндрами 11 виконується переміщення внутрішніх секцій 6 на довжину L2 (фіг. 5). Одночасно виконується переміщення бокових секцій 9 рами 3. Це дозволяє скоротити кількість проходів котка та підвищити його продуктивність. У стиснутих умовах виробництва робіт довжина робочого вальця 5 повинна бути найменша L1. Таким чином, виконання робочого вальця і рами телескопічними, дозволяє залежно від технологічних вимог виробництва, швидко змінювати ширину ущільнення. Це забезпечує підвищення технологічних можливостей котка та продуктивності ущільнення ґрунтів і будівельних матеріалів. Джерела інформації: 1. Строительные машины. Справочник в 2-х. т. Под. ред. В.А. Баумана, Ф.А. Лапира. - Т. 1. М.: Машиностроение, 1976. - с. 147, рис. 157, а. 7 2. Патент України № 40869, МПК Е01С 19/22. Вібраційний коток, фіг. 3, 6, 16-18. Опубл. 27.04.09, Бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Коток із змінною довжиною вальця, що містить кабіну, привод, раму, приводний та робочий вальці, який відрізняється тим, що робочий валець та рама виконані телескопічними з двома внутрішніми секціями, причому внутрішні секції оснащені приводом переміщення. 1 UA 113718 U 2 UA 113718 U 3 UA 113718 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
