Рейковий костиль

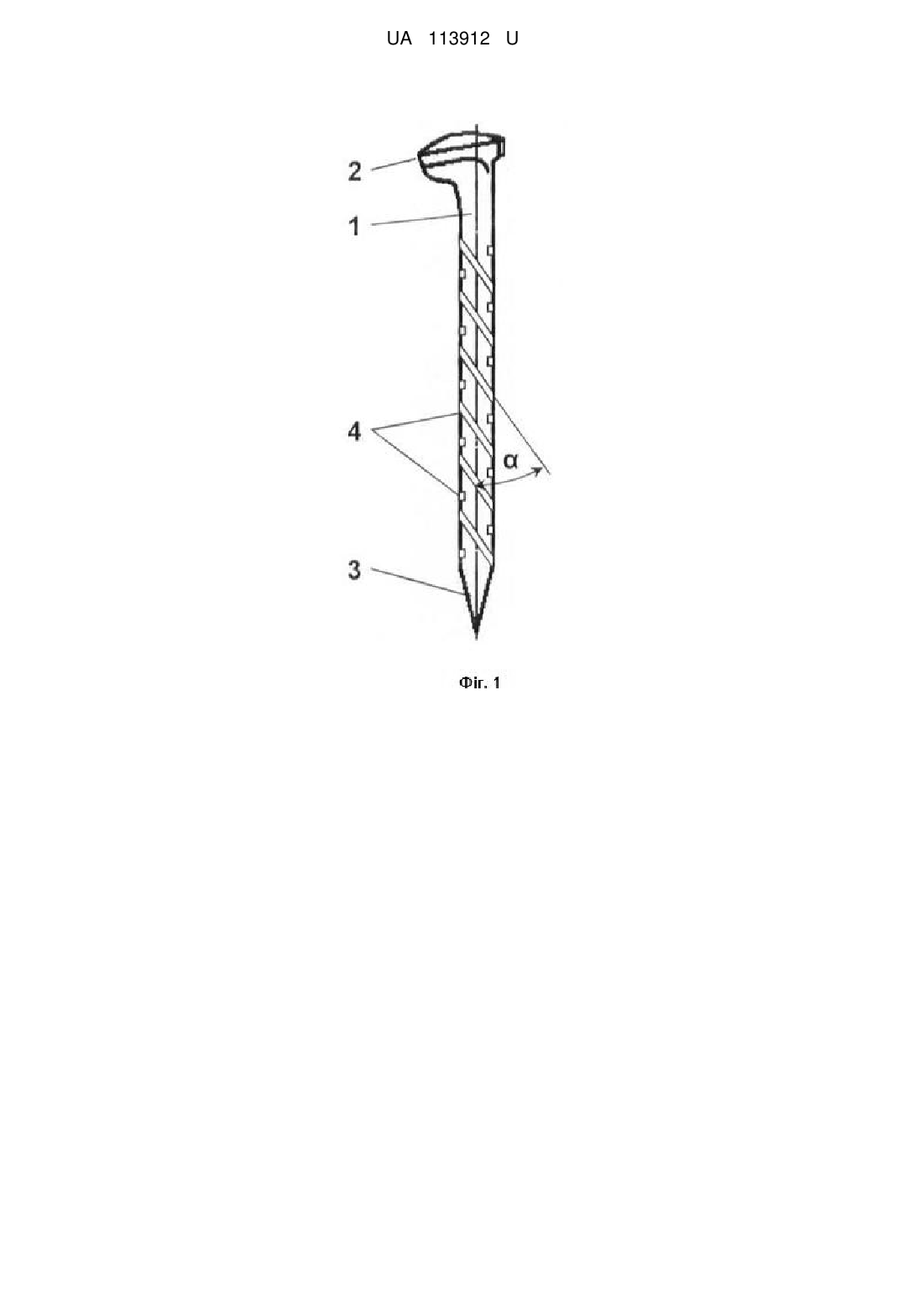

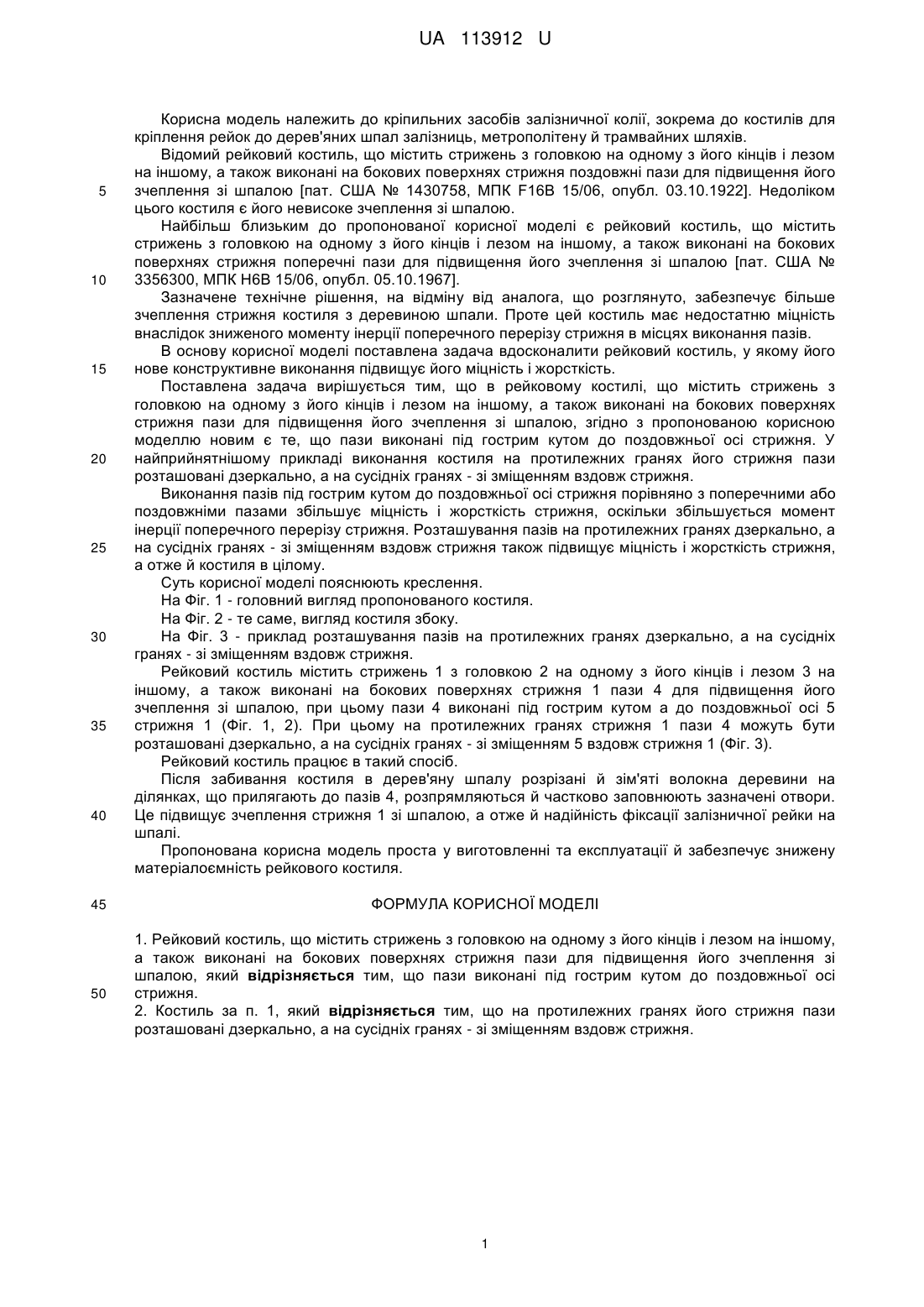

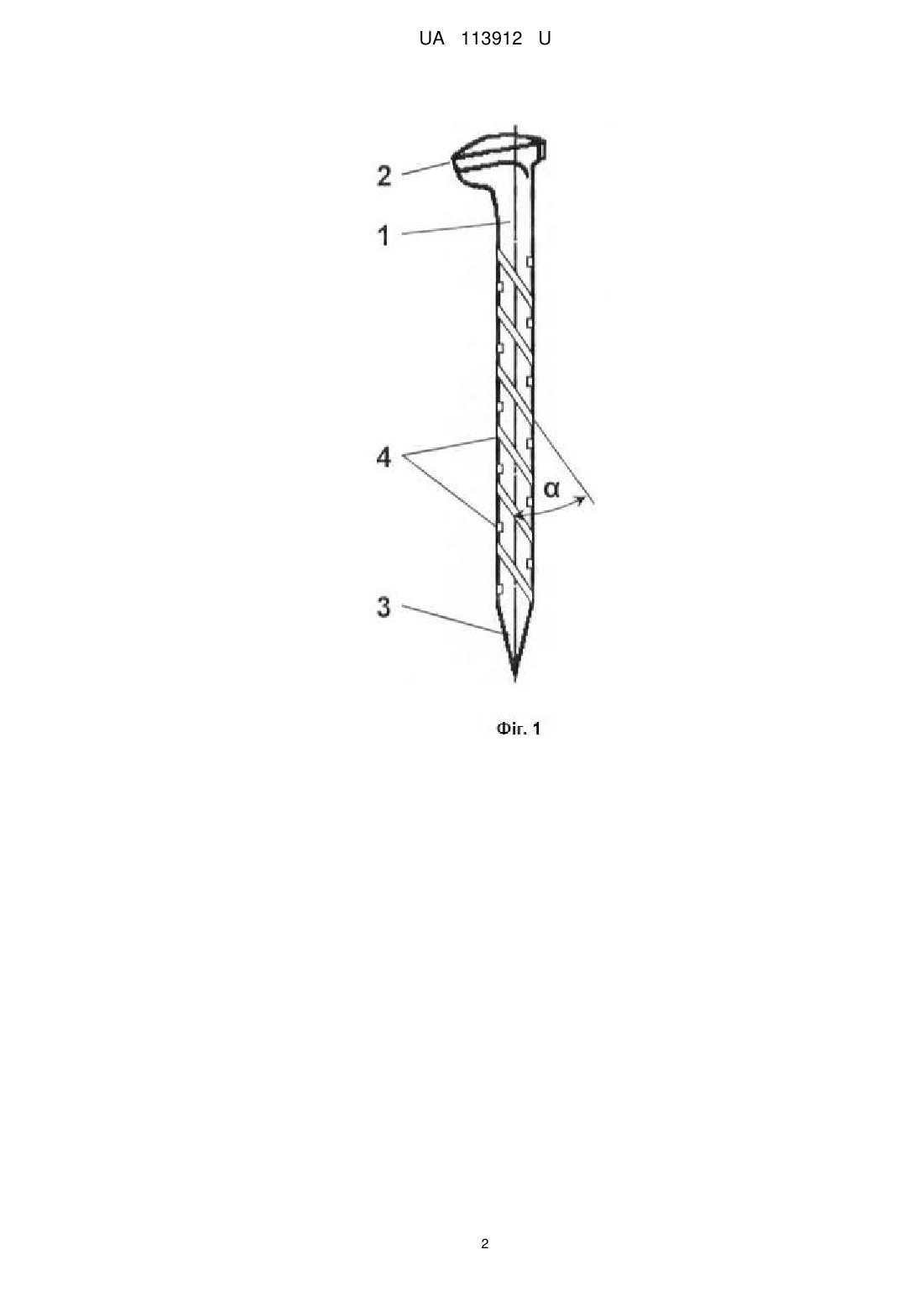

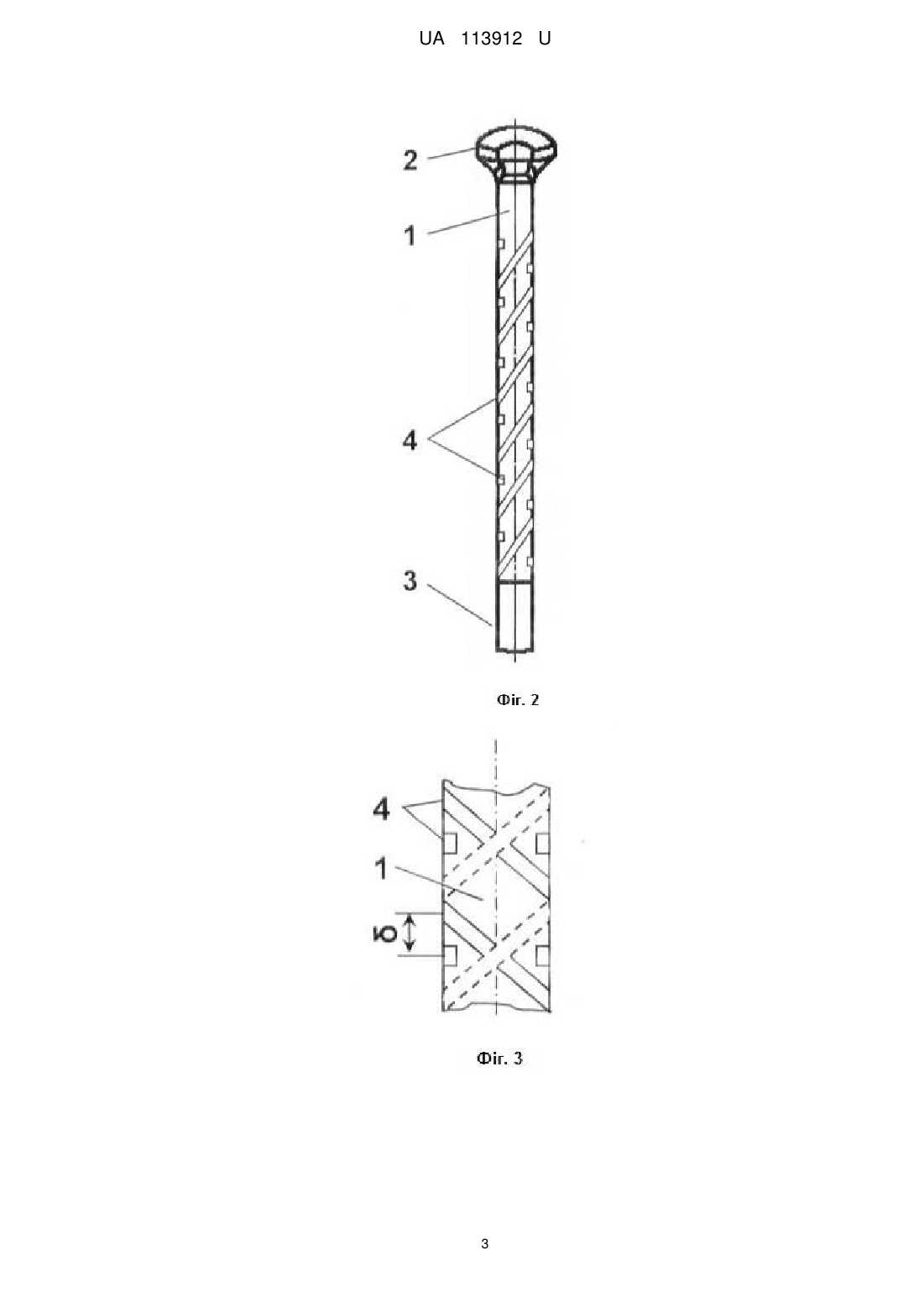

Реферат: UA 113912 U UA 113912 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до кріпильних засобів залізничної колії, зокрема до костилів для кріплення рейок до дерев'яних шпал залізниць, метрополітену й трамвайних шляхів. Відомий рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані на бокових поверхнях стрижня поздовжні пази для підвищення його зчеплення зі шпалою [пат. США № 1430758, МПК F16B 15/06, опубл. 03.10.1922]. Недоліком цього костиля є його невисоке зчеплення зі шпалою. Найбільш близьким до пропонованої корисної моделі є рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані на бокових поверхнях стрижня поперечні пази для підвищення його зчеплення зі шпалою [пат. США № 3356300, МПК Н6В 15/06, опубл. 05.10.1967]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, забезпечує більше зчеплення стрижня костиля з деревиною шпали. Проте цей костиль має недостатню міцність внаслідок зниженого моменту інерції поперечного перерізу стрижня в місцях виконання пазів. В основу корисної моделі поставлена задача вдосконалити рейковий костиль, у якому його нове конструктивне виконання підвищує його міцність і жорсткість. Поставлена задача вирішується тим, що в рейковому костилі, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані на бокових поверхнях стрижня пази для підвищення його зчеплення зі шпалою, згідно з пропонованою корисною моделлю новим є те, що пази виконані під гострим кутом до поздовжньої осі стрижня. У найприйнятнішому прикладі виконання костиля на протилежних гранях його стрижня пази розташовані дзеркально, а на сусідніх гранях - зі зміщенням вздовж стрижня. Виконання пазів під гострим кутом до поздовжньої осі стрижня порівняно з поперечними або поздовжніми пазами збільшує міцність і жорсткість стрижня, оскільки збільшується момент інерції поперечного перерізу стрижня. Розташування пазів на протилежних гранях дзеркально, а на сусідніх гранях - зі зміщенням вздовж стрижня також підвищує міцність і жорсткість стрижня, а отже й костиля в цілому. Суть корисної моделі пояснюють креслення. На Фіг. 1 - головний вигляд пропонованого костиля. На Фіг. 2 - те саме, вигляд костиля збоку. На Фіг. 3 - приклад розташування пазів на протилежних гранях дзеркально, а на сусідніх гранях - зі зміщенням вздовж стрижня. Рейковий костиль містить стрижень 1 з головкою 2 на одному з його кінців і лезом 3 на іншому, а також виконані на бокових поверхнях стрижня 1 пази 4 для підвищення його зчеплення зі шпалою, при цьому пази 4 виконані під гострим кутом а до поздовжньої осі 5 стрижня 1 (Фіг. 1, 2). При цьому на протилежних гранях стрижня 1 пази 4 можуть бути розташовані дзеркально, а на сусідніх гранях - зі зміщенням 5 вздовж стрижня 1 (Фіг. 3). Рейковий костиль працює в такий спосіб. Після забивання костиля в дерев'яну шпалу розрізані й зім'яті волокна деревини на ділянках, що прилягають до пазів 4, розпрямляються й частково заповнюють зазначені отвори. Це підвищує зчеплення стрижня 1 зі шпалою, а отже й надійність фіксації залізничної рейки на шпалі. Пропонована корисна модель проста у виготовленні та експлуатації й забезпечує знижену матеріалоємність рейкового костиля. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані на бокових поверхнях стрижня пази для підвищення його зчеплення зі шпалою, який відрізняється тим, що пази виконані під гострим кутом до поздовжньої осі стрижня. 2. Костиль за п. 1, який відрізняється тим, що на протилежних гранях його стрижня пази розташовані дзеркально, а на сусідніх гранях - зі зміщенням вздовж стрижня. 1 UA 113912 U 2 UA 113912 U 3 UA 113912 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
