Рейковий костиль

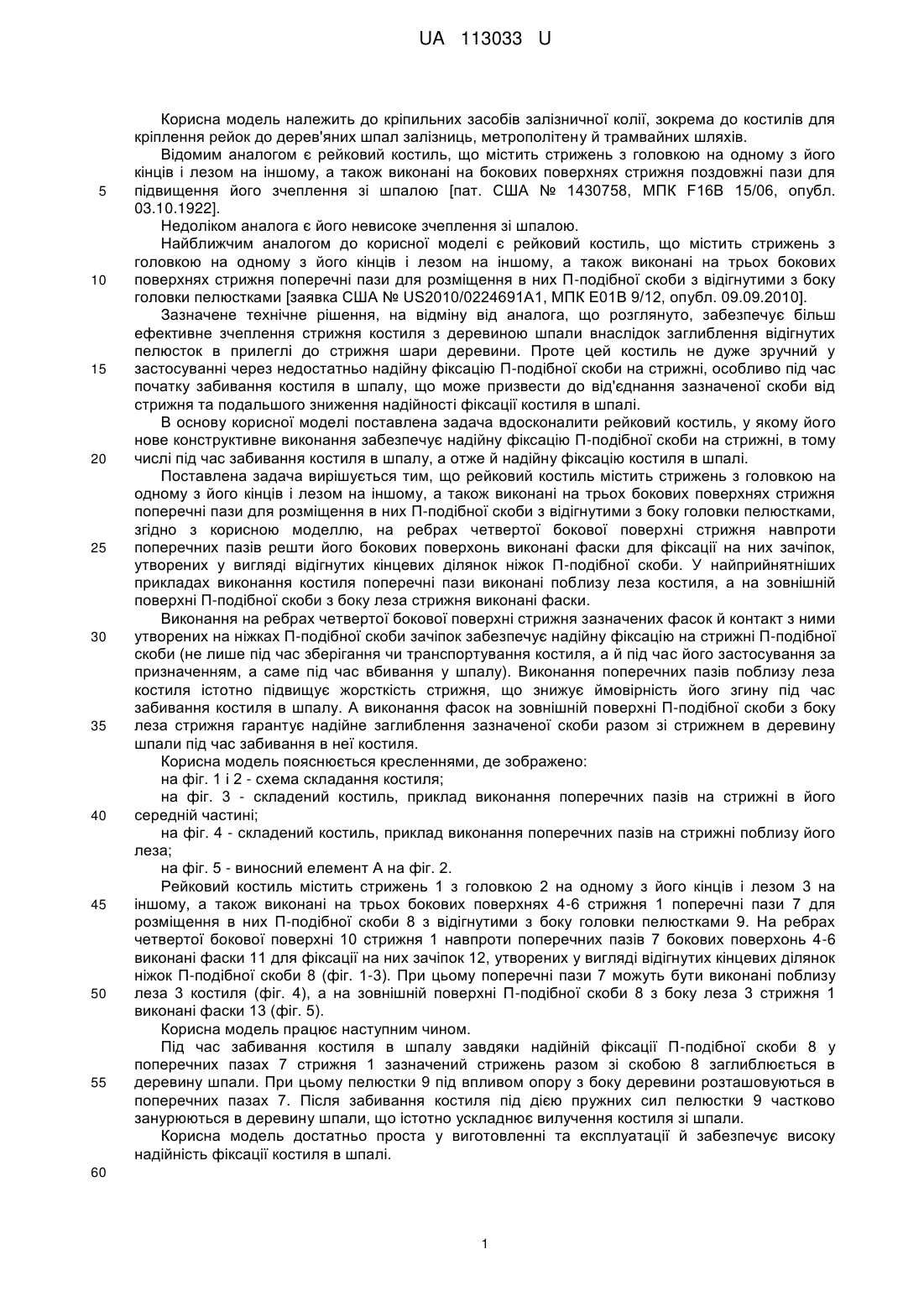

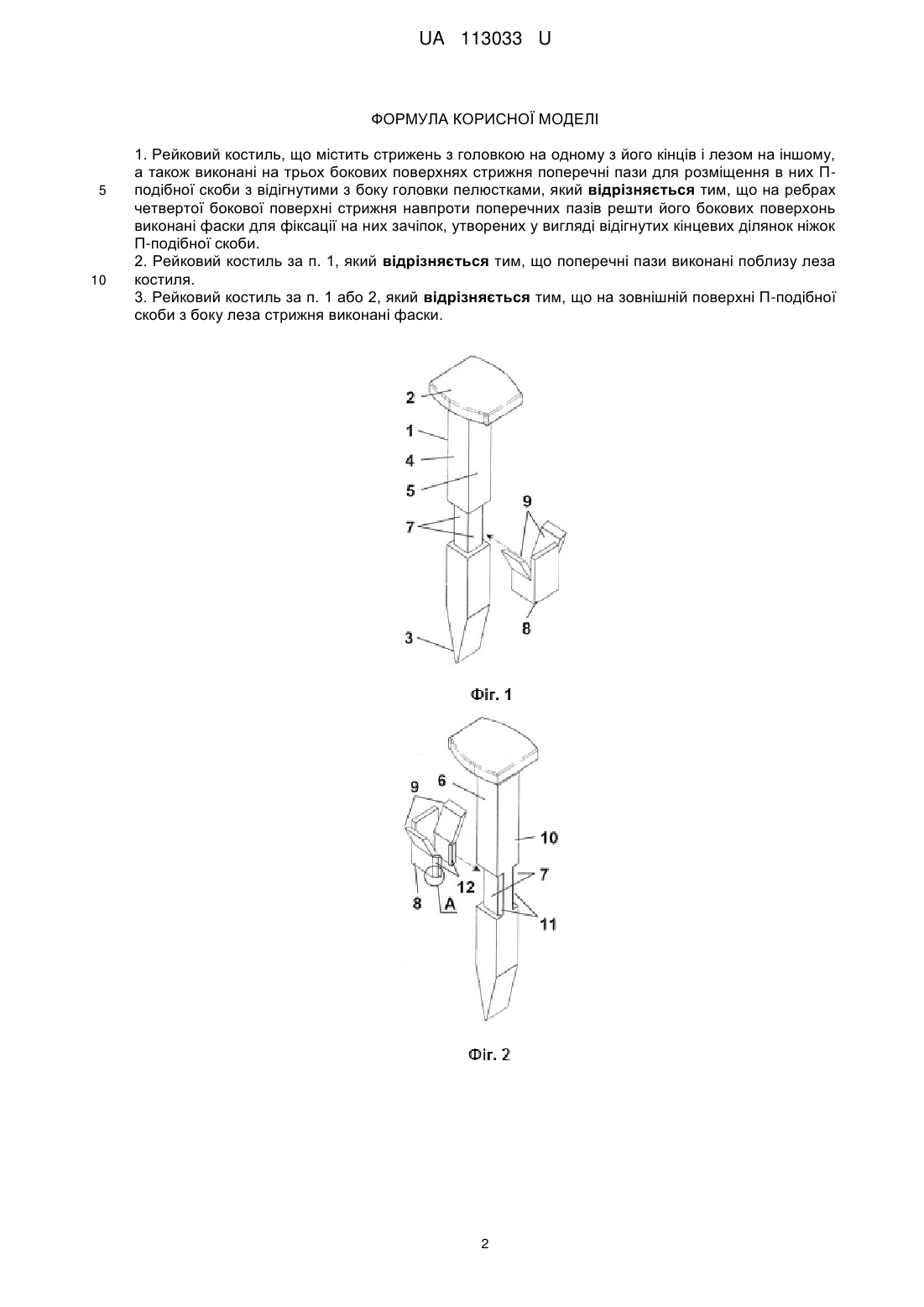

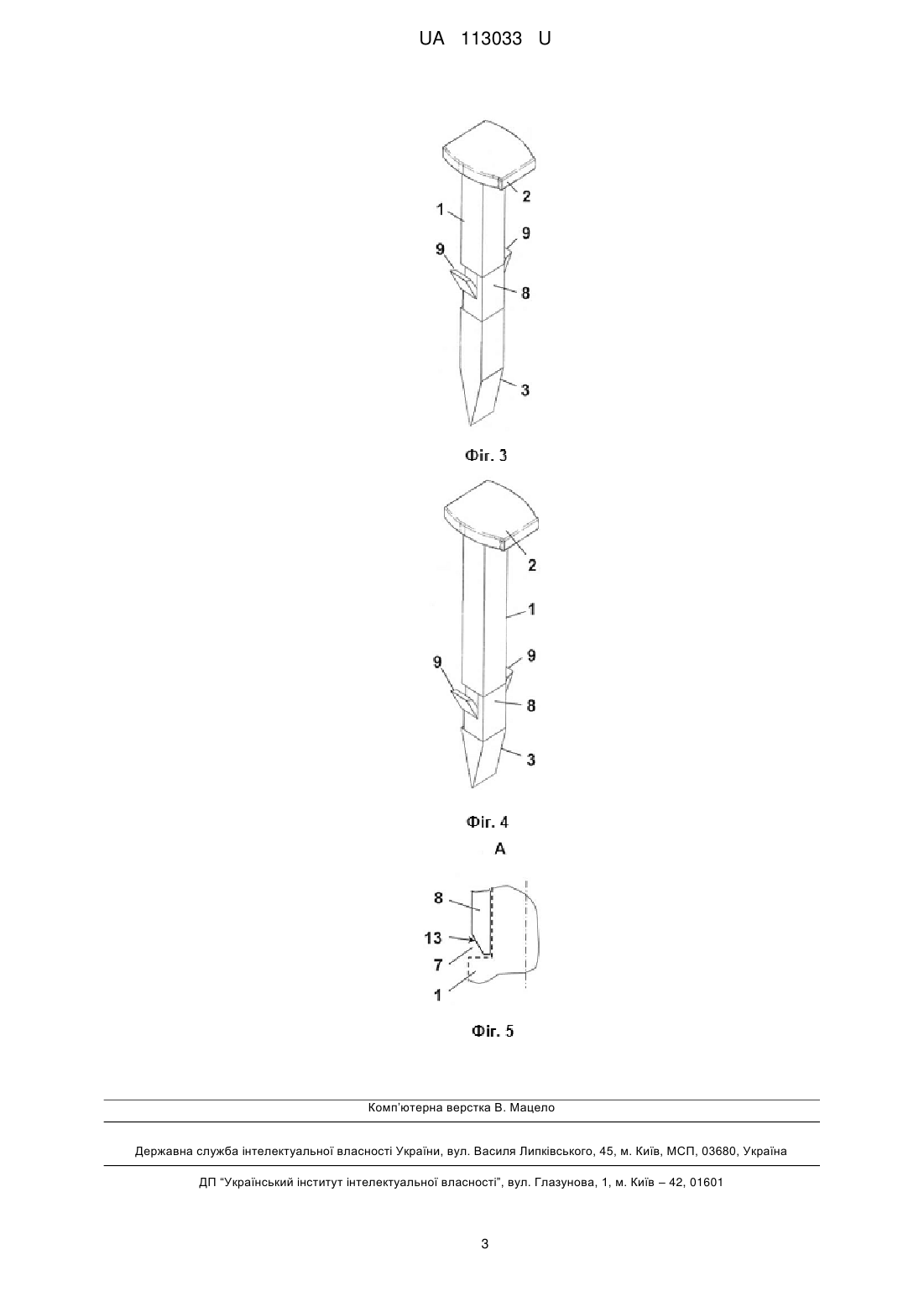

Реферат: UA 113033 U UA 113033 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кріпильних засобів залізничної колії, зокрема до костилів для кріплення рейок до дерев'яних шпал залізниць, метрополітену й трамвайних шляхів. Відомим аналогом є рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані на бокових поверхнях стрижня поздовжні пази для підвищення його зчеплення зі шпалою [пат. США № 1430758, МПК F16B 15/06, опубл. 03.10.1922]. Недоліком аналога є його невисоке зчеплення зі шпалою. Найближчим аналогом до корисної моделі є рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані на трьох бокових поверхнях стрижня поперечні пази для розміщення в них П-подібної скоби з відігнутими з боку головки пелюстками [заявка США № US2010/0224691А1, МПК Е01В 9/12, опубл. 09.09.2010]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, забезпечує більш ефективне зчеплення стрижня костиля з деревиною шпали внаслідок заглиблення відігнутих пелюсток в прилеглі до стрижня шари деревини. Проте цей костиль не дуже зручний у застосуванні через недостатньо надійну фіксацію П-подібної скоби на стрижні, особливо під час початку забивання костиля в шпалу, що може призвести до від'єднання зазначеної скоби від стрижня та подальшого зниження надійності фіксації костиля в шпалі. В основу корисної моделі поставлена задача вдосконалити рейковий костиль, у якому його нове конструктивне виконання забезпечує надійну фіксацію П-подібної скоби на стрижні, в тому числі під час забивання костиля в шпалу, а отже й надійну фіксацію костиля в шпалі. Поставлена задача вирішується тим, що рейковий костиль містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані на трьох бокових поверхнях стрижня поперечні пази для розміщення в них П-подібної скоби з відігнутими з боку головки пелюстками, згідно з корисною моделлю, на ребрах четвертої бокової поверхні стрижня навпроти поперечних пазів решти його бокових поверхонь виконані фаски для фіксації на них зачіпок, утворених у вигляді відігнутих кінцевих ділянок ніжок П-подібної скоби. У найприйнятніших прикладах виконання костиля поперечні пази виконані поблизу леза костиля, а на зовнішній поверхні П-подібної скоби з боку леза стрижня виконані фаски. Виконання на ребрах четвертої бокової поверхні стрижня зазначених фасок й контакт з ними утворених на ніжках П-подібної скоби зачіпок забезпечує надійну фіксацію на стрижні П-подібної скоби (не лише під час зберігання чи транспортування костиля, а й під час його застосування за призначенням, а саме під час вбивання у шпалу). Виконання поперечних пазів поблизу леза костиля істотно підвищує жорсткість стрижня, що знижує ймовірність його згину під час забивання костиля в шпалу. А виконання фасок на зовнішній поверхні П-подібної скоби з боку леза стрижня гарантує надійне заглиблення зазначеної скоби разом зі стрижнем в деревину шпали під час забивання в неї костиля. Корисна модель пояснюється кресленнями, де зображено: на фіг. 1 і 2 - схема складання костиля; на фіг. 3 - складений костиль, приклад виконання поперечних пазів на стрижні в його середній частині; на фіг. 4 - складений костиль, приклад виконання поперечних пазів на стрижні поблизу його леза; на фіг. 5 - виносний елемент А на фіг. 2. Рейковий костиль містить стрижень 1 з головкою 2 на одному з його кінців і лезом 3 на іншому, а також виконані на трьох бокових поверхнях 4-6 стрижня 1 поперечні пази 7 для розміщення в них П-подібної скоби 8 з відігнутими з боку головки пелюстками 9. На ребрах четвертої бокової поверхні 10 стрижня 1 навпроти поперечних пазів 7 бокових поверхонь 4-6 виконані фаски 11 для фіксації на них зачіпок 12, утворених у вигляді відігнутих кінцевих ділянок ніжок П-подібної скоби 8 (фіг. 1-3). При цьому поперечні пази 7 можуть бути виконані поблизу леза 3 костиля (фіг. 4), а на зовнішній поверхні П-подібної скоби 8 з боку леза 3 стрижня 1 виконані фаски 13 (фіг. 5). Корисна модель працює наступним чином. Під час забивання костиля в шпалу завдяки надійній фіксації П-подібної скоби 8 у поперечних пазах 7 стрижня 1 зазначений стрижень разом зі скобою 8 заглиблюється в деревину шпали. При цьому пелюстки 9 під впливом опору з боку деревини розташовуються в поперечних пазах 7. Після забивання костиля під дією пружних сил пелюстки 9 частково занурюються в деревину шпали, що істотно ускладнює вилучення костиля зі шпали. Корисна модель достатньо проста у виготовленні та експлуатації й забезпечує високу надійність фіксації костиля в шпалі. 60 1 UA 113033 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Рейковий костиль, що містить стрижень з головкою на одному з його кінців і лезом на іншому, а також виконані на трьох бокових поверхнях стрижня поперечні пази для розміщення в них Пподібної скоби з відігнутими з боку головки пелюстками, який відрізняється тим, що на ребрах четвертої бокової поверхні стрижня навпроти поперечних пазів решти його бокових поверхонь виконані фаски для фіксації на них зачіпок, утворених у вигляді відігнутих кінцевих ділянок ніжок П-подібної скоби. 2. Рейковий костиль за п. 1, який відрізняється тим, що поперечні пази виконані поблизу леза костиля. 3. Рейковий костиль за п. 1 або 2, який відрізняється тим, що на зовнішній поверхні П-подібної скоби з боку леза стрижня виконані фаски. 2 UA 113033 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
