Пристрій центрування смуги при намотуванні рулону металу
Номер патенту: 114231
Опубліковано: 10.03.2017
Автори: Горохов Віталій Анатолійович, Шатійов Євгеній Леонідович
Формула / Реферат

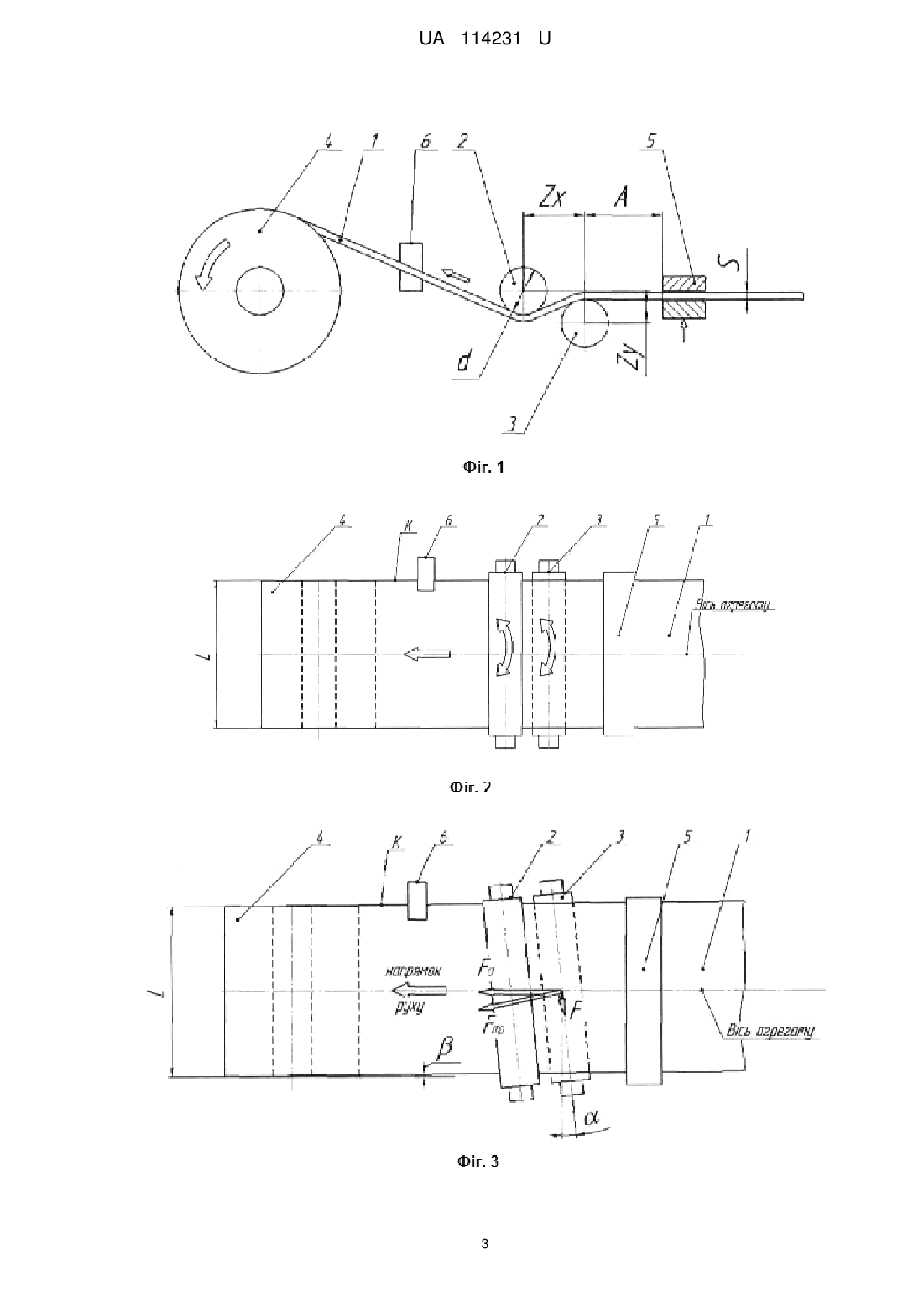

Пристрій центрування смуги при намотуванні рулону металу, що містить непривідний поворотний ролик який контактує зі смугою, який відрізняється тим, що він додатково оснащений пристроєм натягування, розташованим до першого ролика по ходу руху смуги на відстані А не більше 20*d від його центру, пристроєм автоматичного вимірювання положення краю смуги при намотуванні, розташованим перед рулоном та другим непривідним роликом, який встановлено за першим роликом по ходу руху смуги з відстанню між їх центрами по горизонталі Zx<50d, по вертикалі Zy<100d, причому діаметр їх робочої частини d переважно більший 50S і вони мають можливість узгоджено повертатись за допомогою приводу на кут α<5º в площині руху смуги, яка огинає спочатку перший, а потім другий ролик.
Текст
УКРАЇНА (19) UA (11) 114231 (13) U (51) МПК (2017.01) B21C 47/00 ДЕРЖАВНА СЛУЖБА ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ УКРАЇНИ (12) ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (21) Номер заявки: u 2016 05263 Дата подання заявки: 16.05.2016 (22) (24) Дата, з якої є чинними 10.03.2017 права на корисну модель: (46) Публікація відомостей 10.03.2017, Бюл.№ 5 про видачу патенту: (72) Винахідник(и): Горохов Віталій Анатолійович (UA), Шатійов Євгеній Леонідович (UA) (73) Власник(и): ПРИВАТНЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ФІНПРОФІЛЬ", вул. Незалежності, 3, смт Печеніги, Харківська обл., 62801 (UA) (54) ПРИСТРІЙ ЦЕНТРУВАННЯ СМУГИ ПРИ НАМОТУВАННІ РУЛОНУ МЕТАЛУ Пристрій центрування смуги при намотуванні рулону металу містить непривідний поворотний ролик, який контактує зі смугою, причому він додатково оснащений пристроєм натягування, розташованим до першого ролика по ходу руху смуги на відстані А не більше 20*d від його центру, пристроєм автоматичного вимірювання положення краю смуги при намотуванні, розташованим перед рулоном та другим непривідним роликом, який встановлено за першим роликом по ходу руху смуги з відстанню між їх центрами по горизонталі Zx
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B21C 47/00
Мітки: пристрій, металу, смуги, центрування, рулону, намотуванні
Код посилання
