Очисник головок коренеплодів

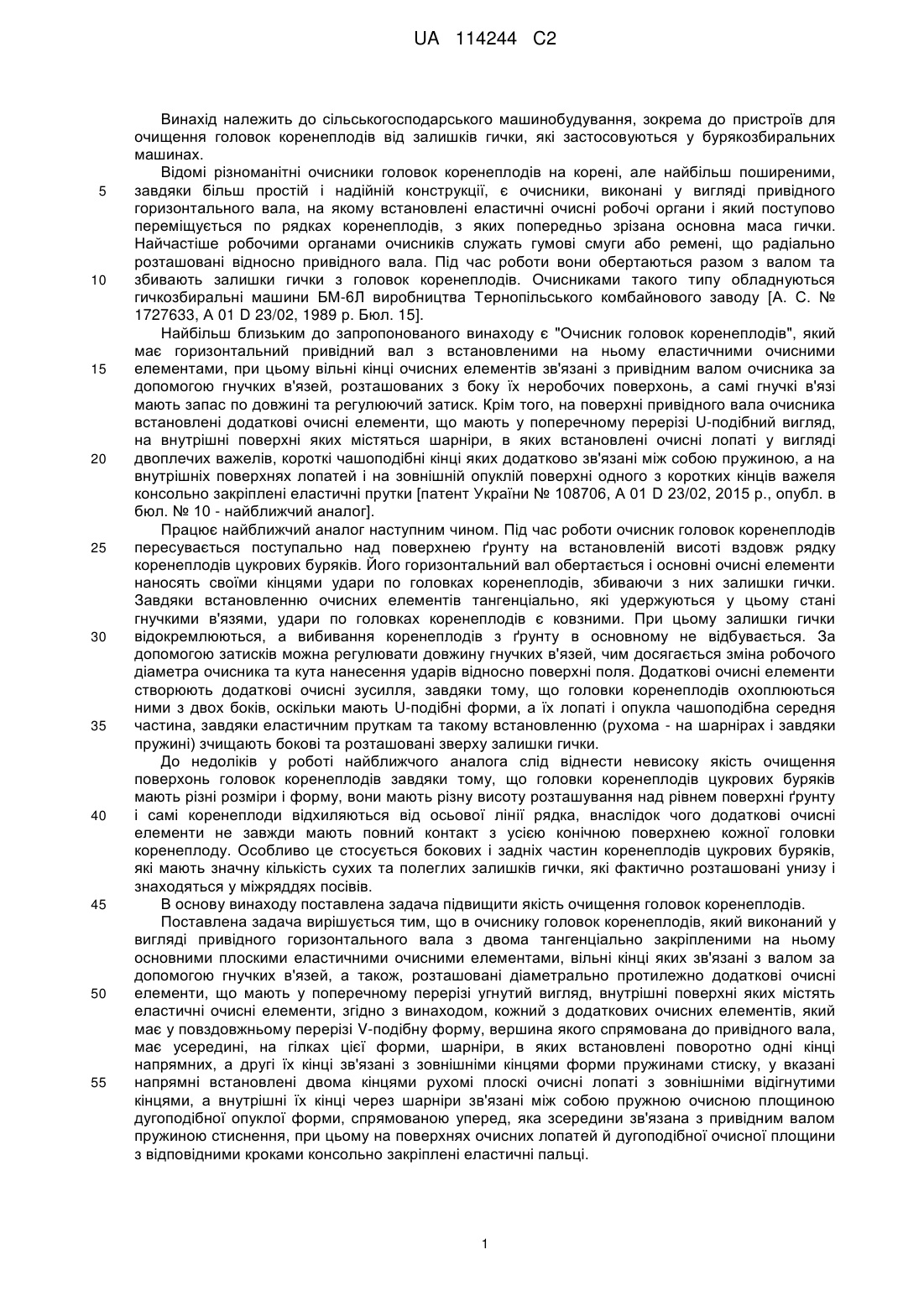

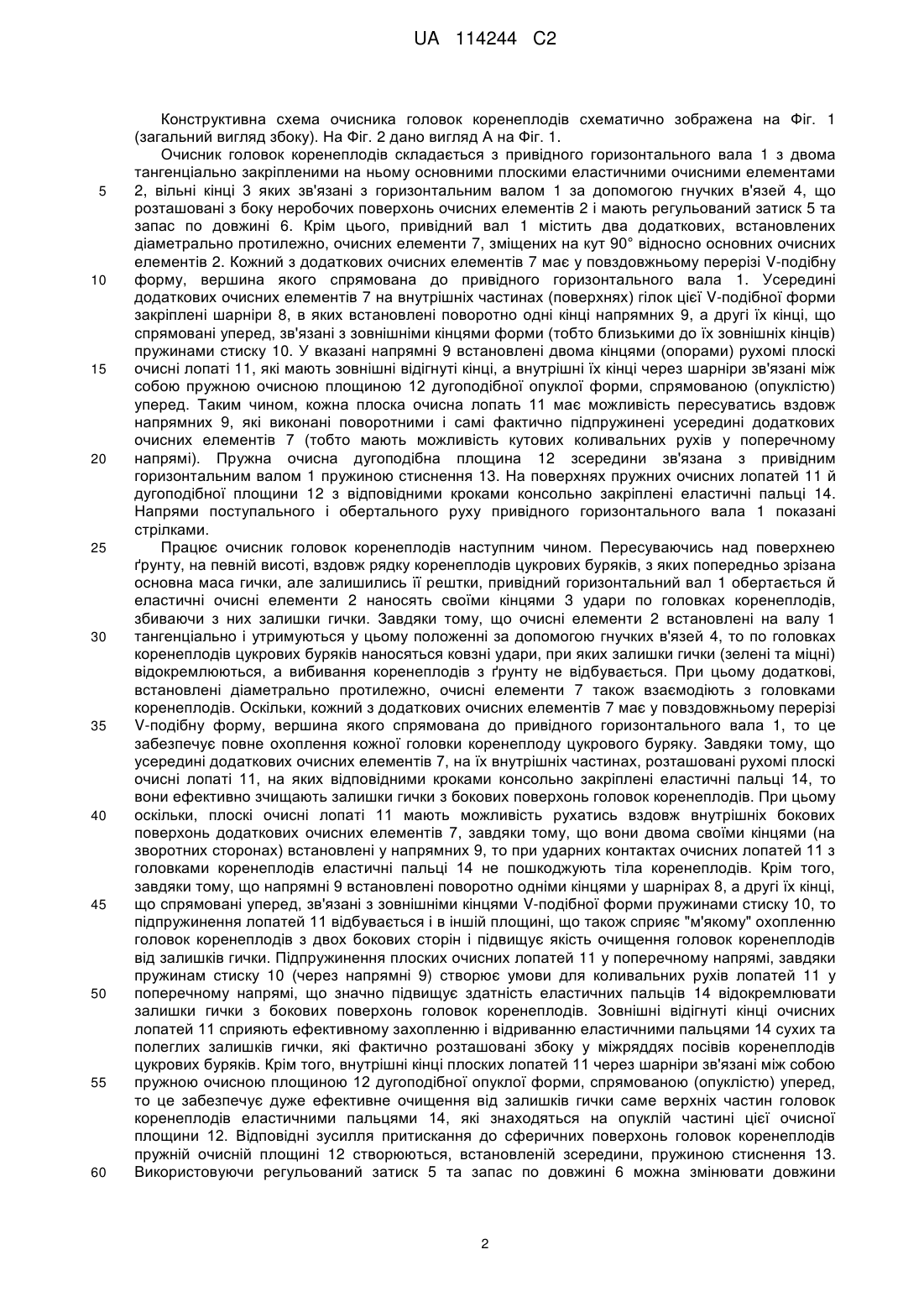

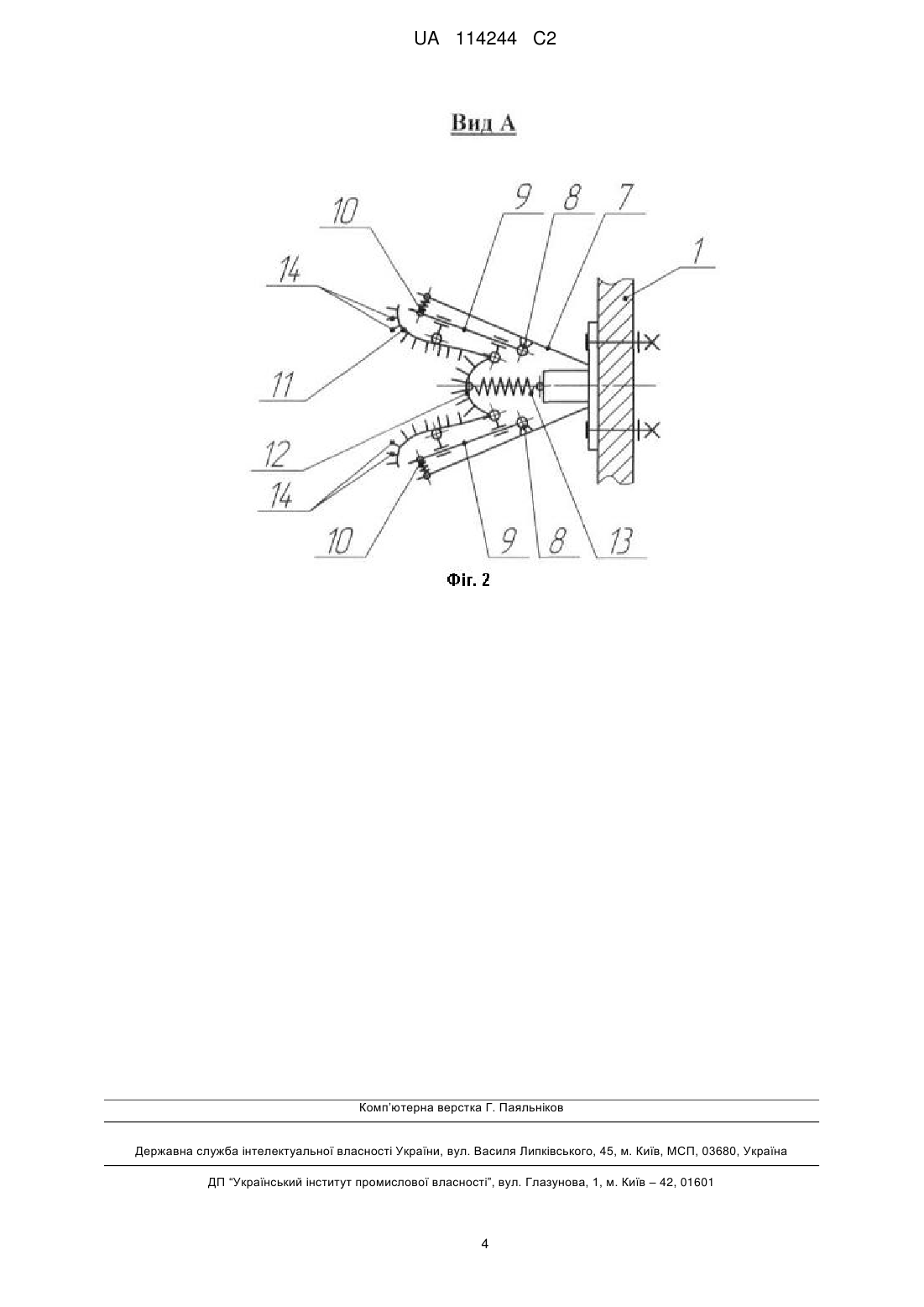

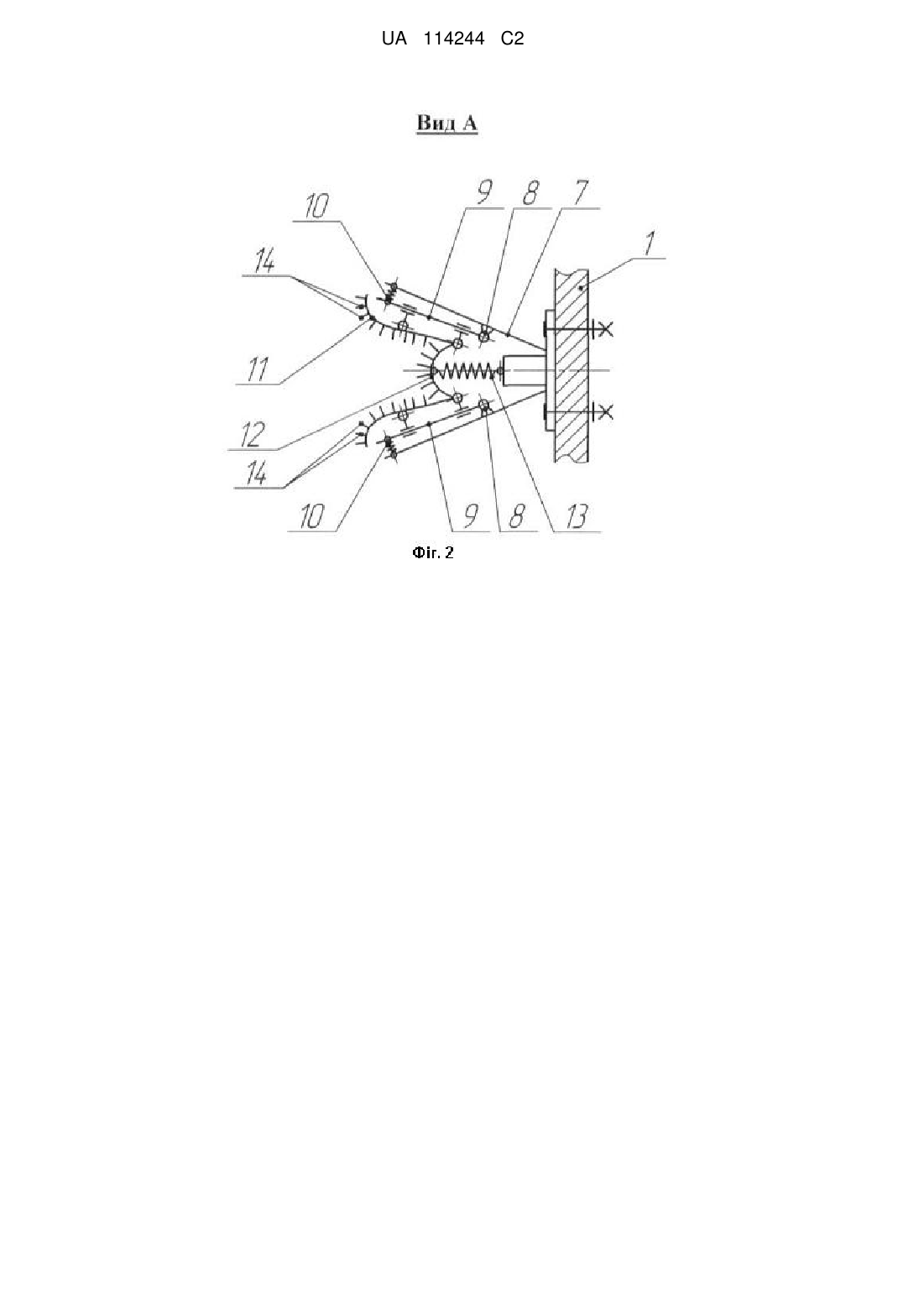

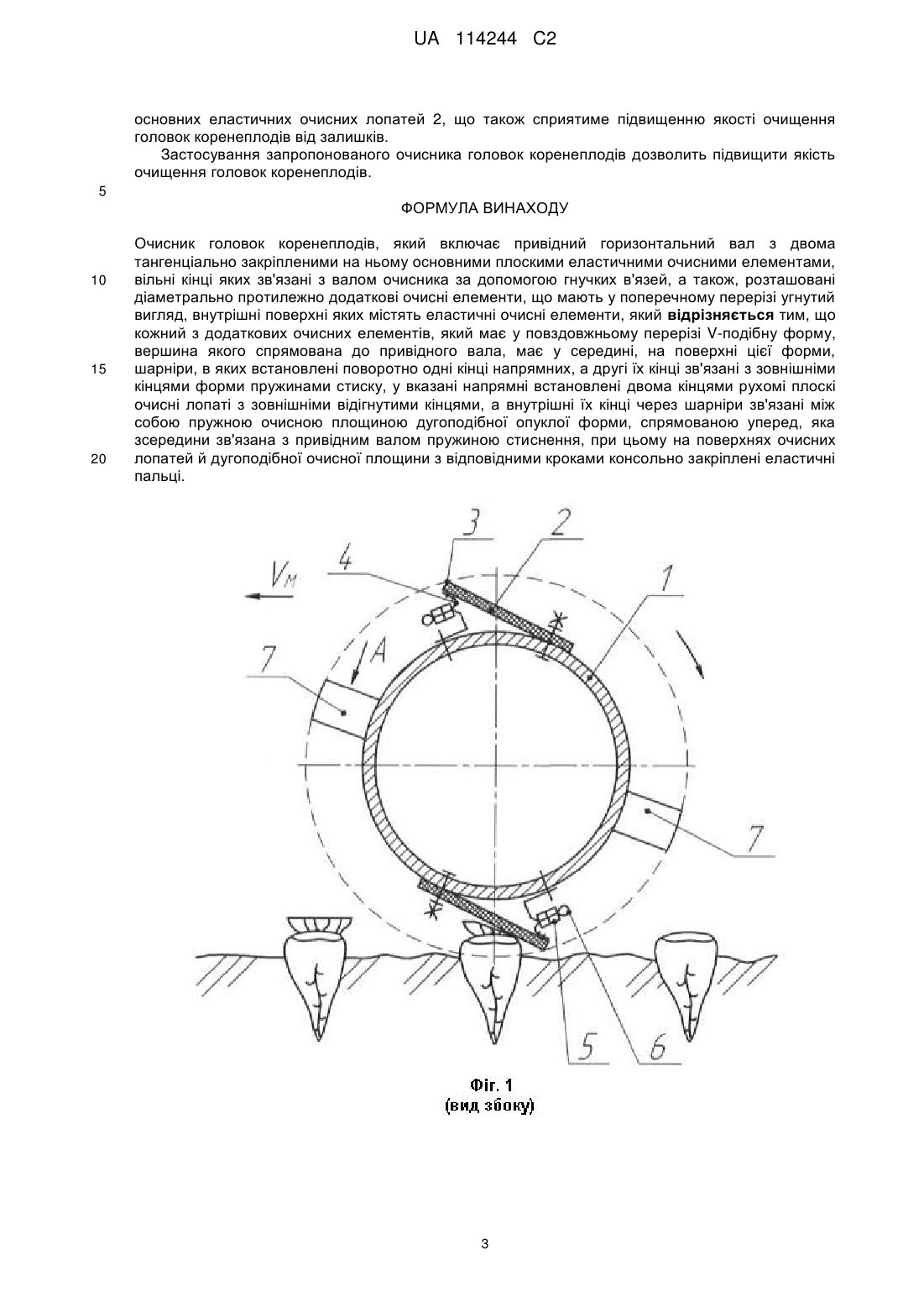

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений раніше пристрій відрізняється від вже відомих тим, що кожний з додаткових очисних елементів, який має у повздовжньому перерізі V-подібну форму, вершина якого спрямована до привідного вала, має у середині, на поверхні цієї форми, шарніри, в яких встановлені поворотно одні кінці напрямних, а другі їх кінці зв'язані з зовнішніми кінцями форми пружинами стиску, у вказані напрямні встановлені двома кінцями рухомі плоскі очисні лопаті з зовнішніми відігнутими кінцями, а внутрішні їх кінці через шарніри зв'язані між собою пружною очисною площиною дугоподібної опуклої форми, спрямованою уперед, яка зсередини зв'язана з привідним валом пружиною стиснення, при цьому на поверхнях очисних лопатей й дугоподібної очисної площини з відповідними кроками консольно закріплені еластичні пальці. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 114244 C2 (12) UA 114244 C2 UA 114244 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6Л виробництва Тернопільського комбайнового заводу [А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки [патент України № 108706, А 01 D 23/02, 2015 р., опубл. в бюл. № 10 - найближчий аналог]. Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним пруткам та такому встановленню (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. Особливо це стосується бокових і задніх частин коренеплодів цукрових буряків, які мають значну кількість сухих та полеглих залишків гички, які фактично розташовані унизу і знаходяться у міжряддях посівів. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі угнутий вигляд, внутрішні поверхні яких містять еластичні очисні елементи, згідно з винаходом, кожний з додаткових очисних елементів, який має у повздовжньому перерізі V-подібну форму, вершина якого спрямована до привідного вала, має усередині, на гілках цієї форми, шарніри, в яких встановлені поворотно одні кінці напрямних, а другі їх кінці зв'язані з зовнішніми кінцями форми пружинами стиску, у вказані напрямні встановлені двома кінцями рухомі плоскі очисні лопаті з зовнішніми відігнутими кінцями, а внутрішні їх кінці через шарніри зв'язані між собою пружною очисною площиною дугоподібної опуклої форми, спрямованою уперед, яка зсередини зв'язана з привідним валом пружиною стиснення, при цьому на поверхнях очисних лопатей й дугоподібної очисної площини з відповідними кроками консольно закріплені еластичні пальці. 1 UA 114244 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, що розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи 7, зміщених на кут 90° відносно основних очисних елементів 2. Кожний з додаткових очисних елементів 7 має у повздовжньому перерізі V-подібну форму, вершина якого спрямована до привідного горизонтального вала 1. Усередині додаткових очисних елементів 7 на внутрішніх частинах (поверхнях) гілок цієї V-подібної форми закріплені шарніри 8, в яких встановлені поворотно одні кінці напрямних 9, а другі їх кінці, що спрямовані уперед, зв'язані з зовнішніми кінцями форми (тобто близькими до їх зовнішніх кінців) пружинами стиску 10. У вказані напрямні 9 встановлені двома кінцями (опорами) рухомі плоскі очисні лопаті 11, які мають зовнішні відігнуті кінці, а внутрішні їх кінці через шарніри зв'язані між собою пружною очисною площиною 12 дугоподібної опуклої форми, спрямованою (опуклістю) уперед. Таким чином, кожна плоска очисна лопать 11 має можливість пересуватись вздовж напрямних 9, які виконані поворотними і самі фактично підпружинені усередині додаткових очисних елементів 7 (тобто мають можливість кутових коливальних рухів у поперечному напрямі). Пружна очисна дугоподібна площина 12 зсередини зв'язана з привідним горизонтальним валом 1 пружиною стиснення 13. На поверхнях пружних очисних лопатей 11 й дугоподібної площини 12 з відповідними кроками консольно закріплені еластичні пальці 14. Напрями поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів. Оскільки, кожний з додаткових очисних елементів 7 має у повздовжньому перерізі V-подібну форму, вершина якого спрямована до привідного горизонтального вала 1, то це забезпечує повне охоплення кожної головки коренеплоду цукрового буряку. Завдяки тому, що усередині додаткових очисних елементів 7, на їх внутрішніх частинах, розташовані рухомі плоскі очисні лопаті 11, на яких відповідними кроками консольно закріплені еластичні пальці 14, то вони ефективно зчищають залишки гички з бокових поверхонь головок коренеплодів. При цьому оскільки, плоскі очисні лопаті 11 мають можливість рухатись вздовж внутрішніх бокових поверхонь додаткових очисних елементів 7, завдяки тому, що вони двома своїми кінцями (на зворотних сторонах) встановлені у напрямних 9, то при ударних контактах очисних лопатей 11 з головками коренеплодів еластичні пальці 14 не пошкоджують тіла коренеплодів. Крім того, завдяки тому, що напрямні 9 встановлені поворотно одніми кінцями у шарнірах 8, а другі їх кінці, що спрямовані уперед, зв'язані з зовнішніми кінцями V-подібної форми пружинами стиску 10, то підпружинення лопатей 11 відбувається і в іншій площині, що також сприяє "м'якому" охопленню головок коренеплодів з двох бокових сторін і підвищує якість очищення головок коренеплодів від залишків гички. Підпружинення плоских очисних лопатей 11 у поперечному напрямі, завдяки пружинам стиску 10 (через напрямні 9) створює умови для коливальних рухів лопатей 11 у поперечному напрямі, що значно підвищує здатність еластичних пальців 14 відокремлювати залишки гички з бокових поверхонь головок коренеплодів. Зовнішні відігнуті кінці очисних лопатей 11 сприяють ефективному захопленню і відриванню еластичними пальцями 14 сухих та полеглих залишків гички, які фактично розташовані збоку у міжряддях посівів коренеплодів цукрових буряків. Крім того, внутрішні кінці плоских лопатей 11 через шарніри зв'язані між собою пружною очисною площиною 12 дугоподібної опуклої форми, спрямованою (опуклістю) уперед, то це забезпечує дуже ефективне очищення від залишків гички саме верхніх частин головок коренеплодів еластичними пальцями 14, які знаходяться на опуклій частині цієї очисної площини 12. Відповідні зусилля притискання до сферичних поверхонь головок коренеплодів пружній очисній площині 12 створюються, встановленій зсередини, пружиною стиснення 13. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини 2 UA 114244 C2 основних еластичних очисних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі угнутий вигляд, внутрішні поверхні яких містять еластичні очисні елементи, який відрізняється тим, що кожний з додаткових очисних елементів, який має у повздовжньому перерізі V-подібну форму, вершина якого спрямована до привідного вала, має у середині, на поверхні цієї форми, шарніри, в яких встановлені поворотно одні кінці напрямних, а другі їх кінці зв'язані з зовнішніми кінцями форми пружинами стиску, у вказані напрямні встановлені двома кінцями рухомі плоскі очисні лопаті з зовнішніми відігнутими кінцями, а внутрішні їх кінці через шарніри зв'язані між собою пружною очисною площиною дугоподібної опуклої форми, спрямованою уперед, яка зсередини зв'язана з привідним валом пружиною стиснення, при цьому на поверхнях очисних лопатей й дугоподібної очисної площини з відповідними кроками консольно закріплені еластичні пальці. 3 UA 114244 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
