Очисник головок коренеплодів

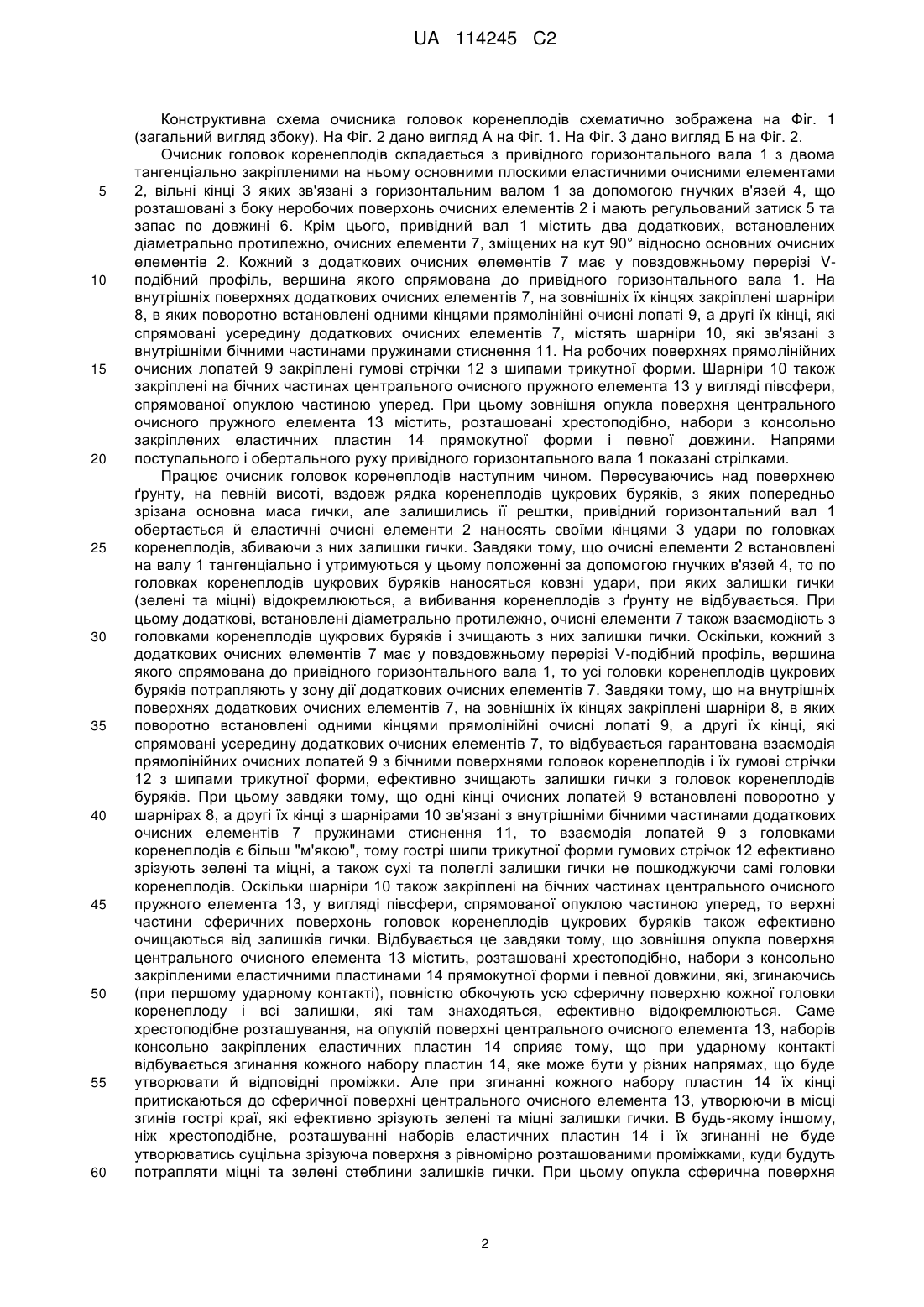

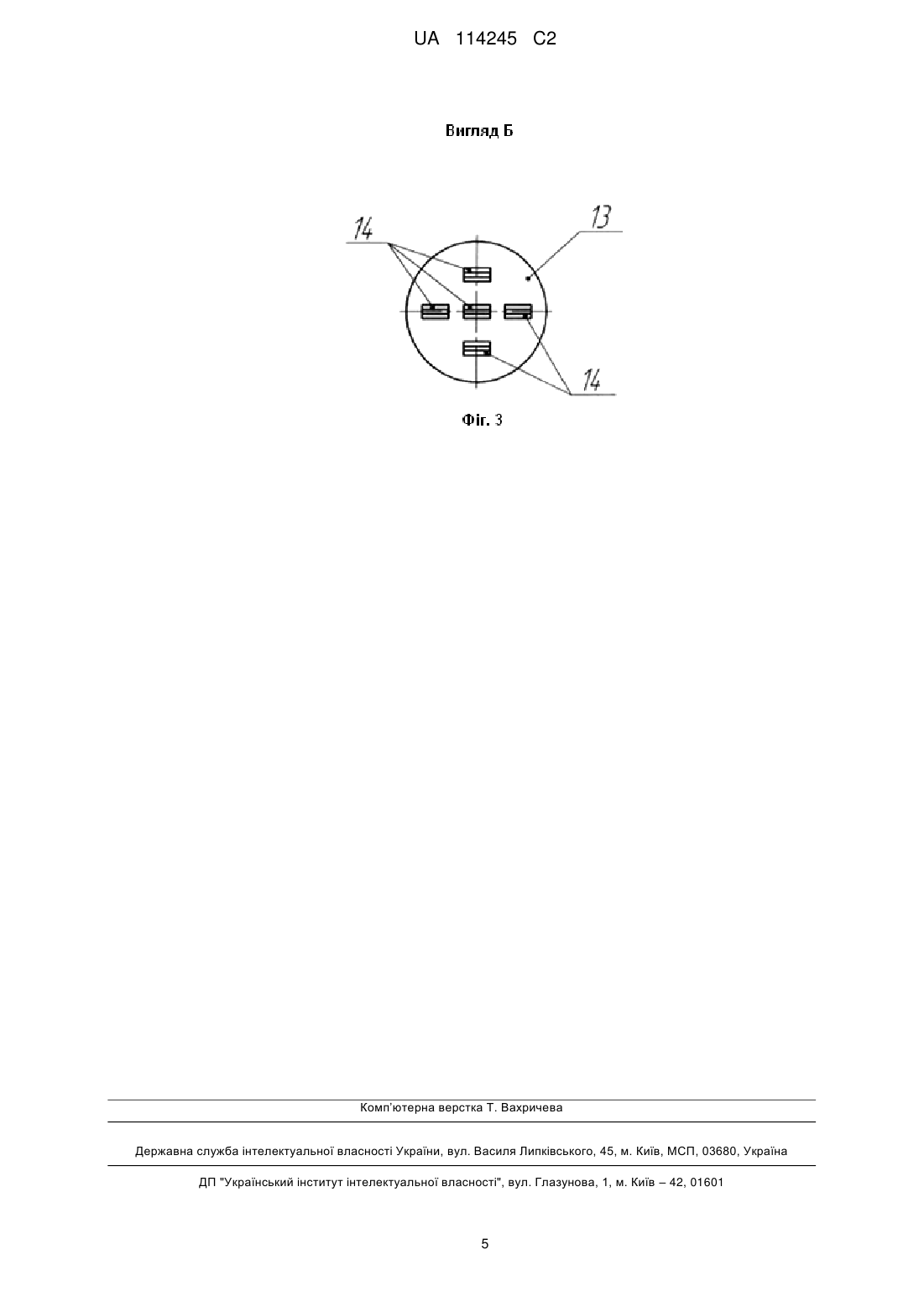

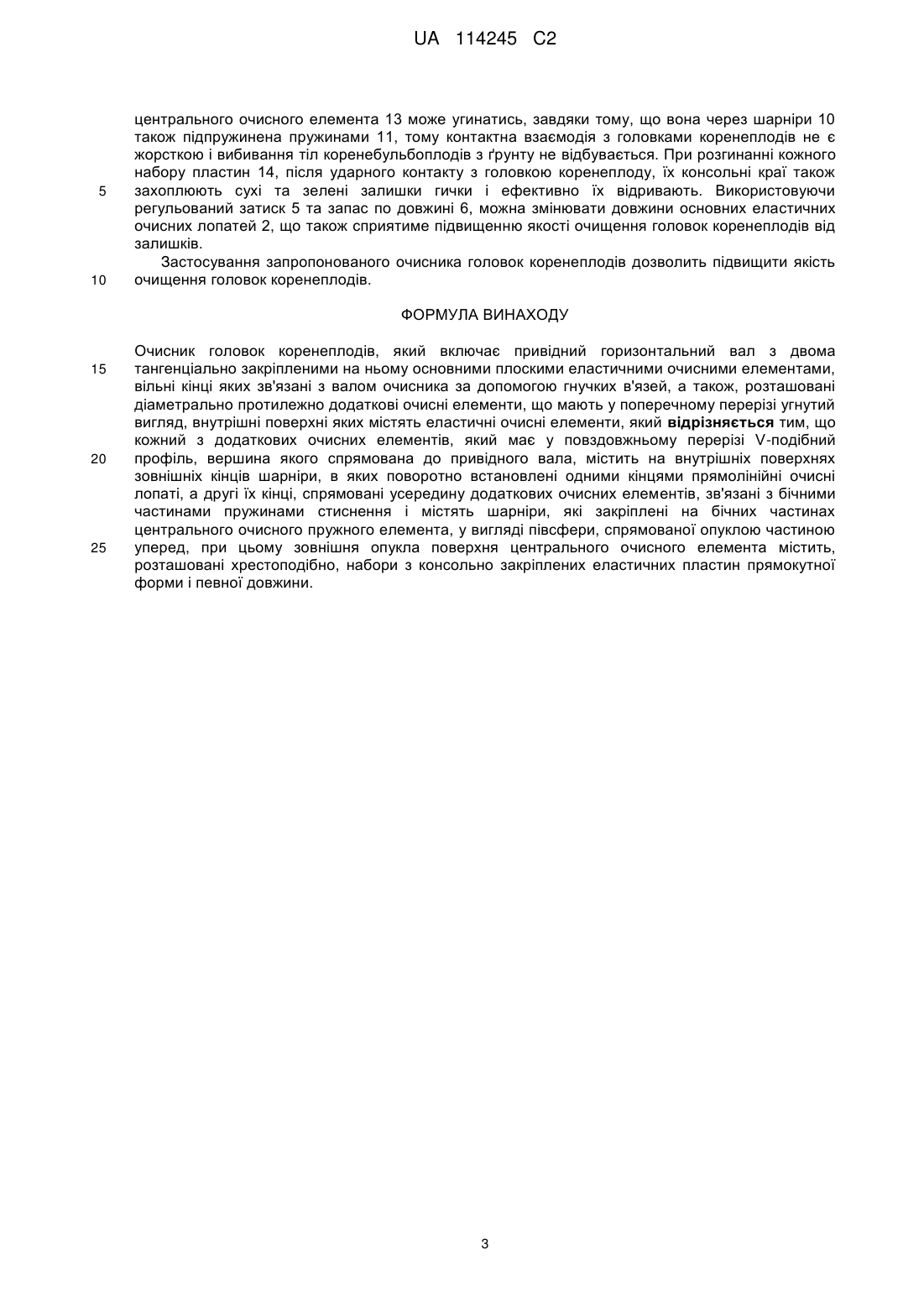

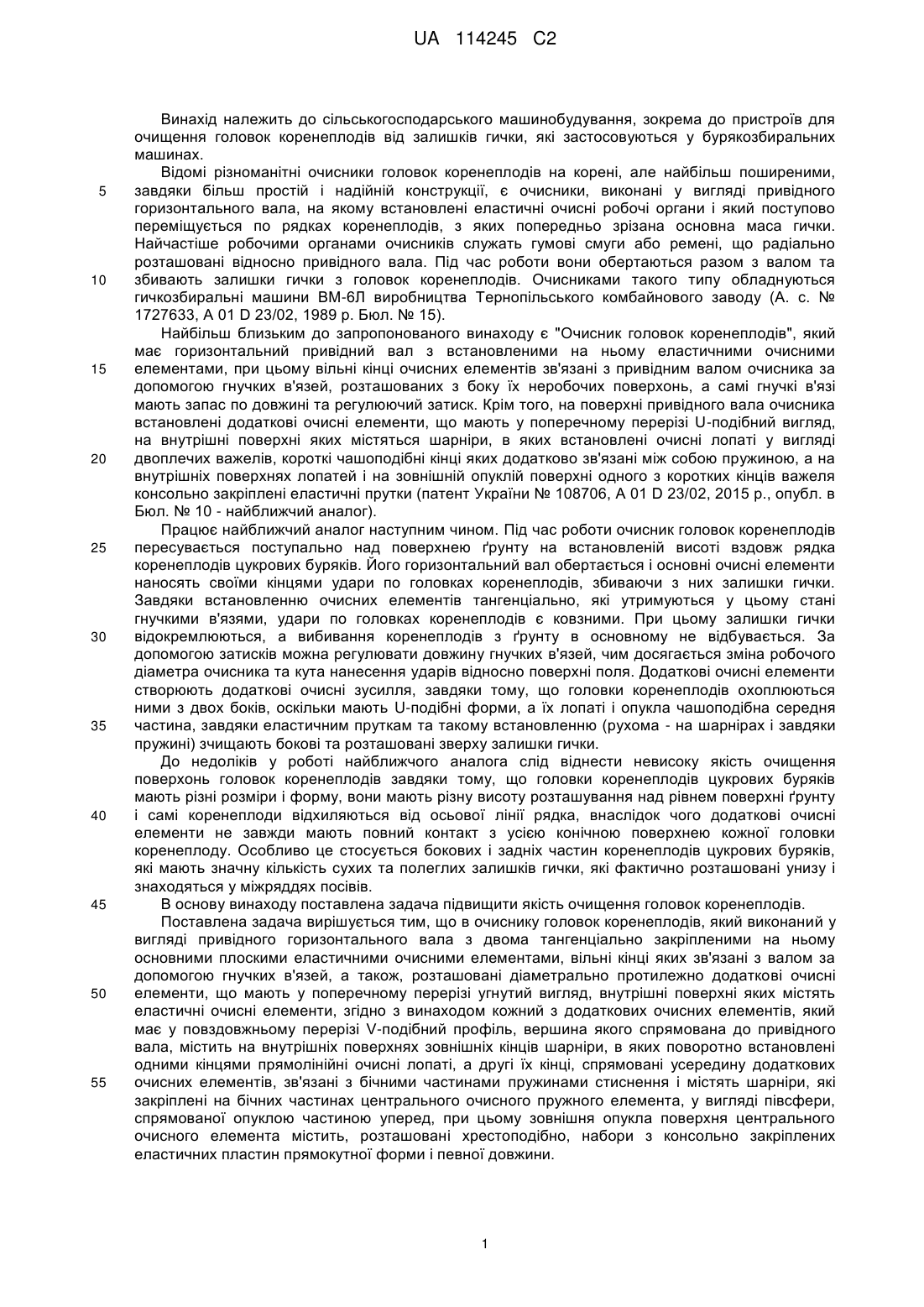

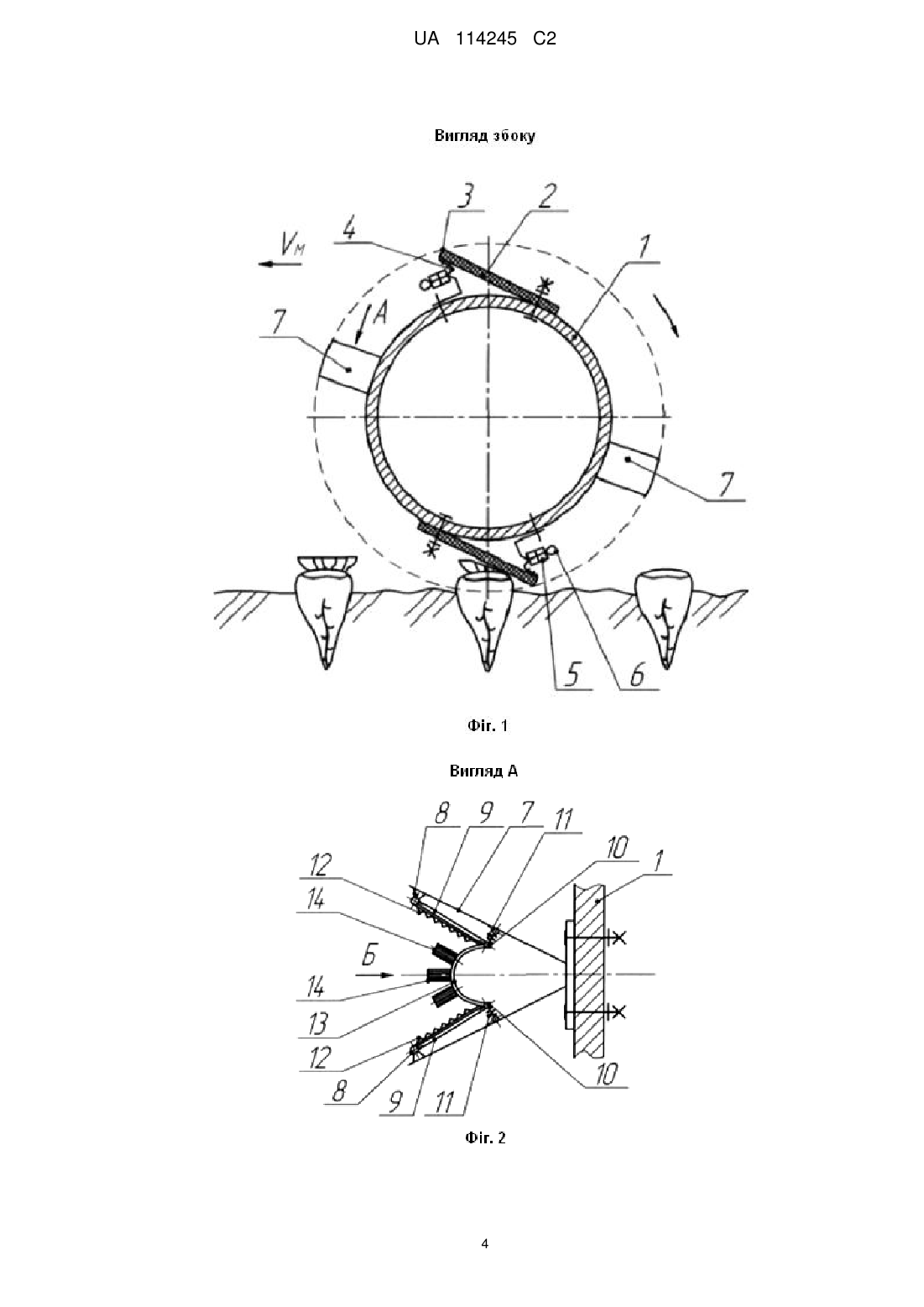

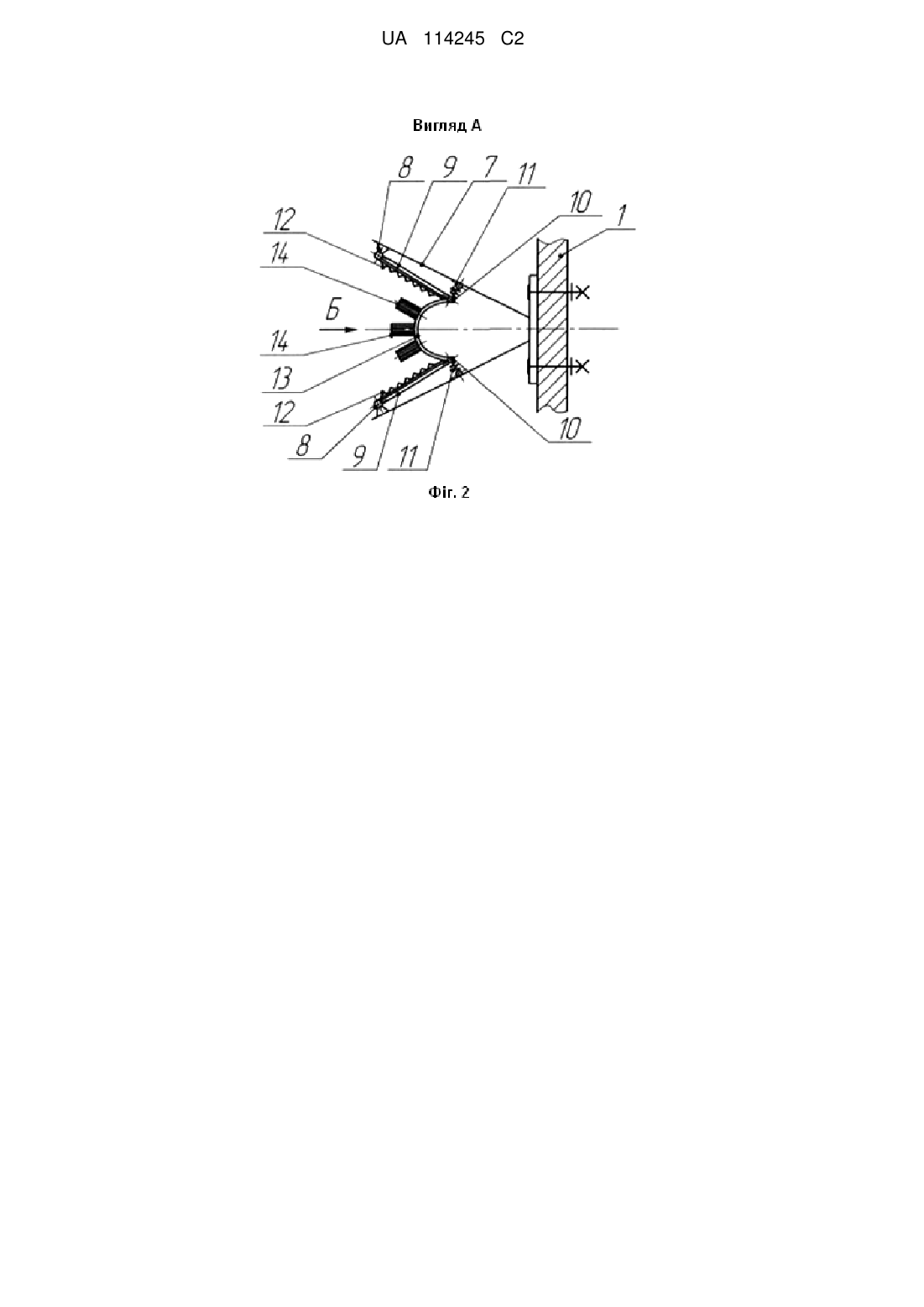

Реферат: Пристрій для транспортування та очистки коренебульбоплодів належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин. Зазначений раніше пристрій відрізняється від вже відомих тим, що кожний з додаткових очисних елементів, який має у повздовжньому перерізі V-подібний профіль, вершина якого спрямована до привідного вала, містить на внутрішніх поверхнях зовнішніх кінців шарніри, в яких поворотно встановлені одними кінцями прямолінійні очисні лопаті, а другі їх кінці, спрямовані усередину додаткових очисних елементів, зв'язані з бічними частинами пружинами стиснення і містять шарніри, які закріплені на бічних частинах центрального очисного пружного елемента, у вигляді півсфери, спрямованої опуклою частиною уперед, при цьому зовнішня опукла поверхня центрального очисного елемента містить, розташовані хрестоподібно, набори з консольно закріплених еластичних пластин прямокутної форми і певної довжини. Пристрій для транспортування та очистки коренебульбоплодів забезпечує підвищення ефективності очистки коренебульбоплодів від домішок. UA 114245 C2 (12) UA 114245 C2 UA 114245 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини ВМ-6Л виробництва Тернопільського комбайнового заводу (А. с. № 1727633, А 01 D 23/02, 1989 р. Бюл. № 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язей, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала очисника встановлені додаткові очисні елементи, що мають у поперечному перерізі U-подібний вигляд, на внутрішні поверхні яких містяться шарніри, в яких встановлені очисні лопаті у вигляді двоплечих важелів, короткі чашоподібні кінці яких додатково зв'язані між собою пружиною, а на внутрішніх поверхнях лопатей і на зовнішній опуклій поверхні одного з коротких кінців важеля консольно закріплені еластичні прутки (патент України № 108706, А 01 D 23/02, 2015 р., опубл. в Бюл. № 10 - найближчий аналог). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і основні очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові очисні елементи створюють додаткові очисні зусилля, завдяки тому, що головки коренеплодів охоплюються ними з двох боків, оскільки мають U-подібні форми, а їх лопаті і опукла чашоподібна середня частина, завдяки еластичним пруткам та такому встановленню (рухома - на шарнірах і завдяки пружині) зчищають бокові та розташовані зверху залишки гички. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхонь головок коренеплодів завдяки тому, що головки коренеплодів цукрових буряків мають різні розміри і форму, вони мають різну висоту розташування над рівнем поверхні ґрунту і самі коренеплоди відхиляються від осьової лінії рядка, внаслідок чого додаткові очисні елементи не завжди мають повний контакт з усією конічною поверхнею кожної головки коренеплоду. Особливо це стосується бокових і задніх частин коренеплодів цукрових буряків, які мають значну кількість сухих та полеглих залишків гички, які фактично розташовані унизу і знаходяться у міжряддях посівів. В основу винаходу поставлена задача підвищити якість очищення головок коренеплодів. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі угнутий вигляд, внутрішні поверхні яких містять еластичні очисні елементи, згідно з винаходом кожний з додаткових очисних елементів, який має у повздовжньому перерізі V-подібний профіль, вершина якого спрямована до привідного вала, містить на внутрішніх поверхнях зовнішніх кінців шарніри, в яких поворотно встановлені одними кінцями прямолінійні очисні лопаті, а другі їх кінці, спрямовані усередину додаткових очисних елементів, зв'язані з бічними частинами пружинами стиснення і містять шарніри, які закріплені на бічних частинах центрального очисного пружного елемента, у вигляді півсфери, спрямованої опуклою частиною уперед, при цьому зовнішня опукла поверхня центрального очисного елемента містить, розташовані хрестоподібно, набори з консольно закріплених еластичних пластин прямокутної форми і певної довжини. 1 UA 114245 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вигляд А на Фіг. 1. На Фіг. 3 дано вигляд Б на Фіг. 2. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язей 4, що розташовані з боку неробочих поверхонь очисних елементів 2 і мають регульований затиск 5 та запас по довжині 6. Крім цього, привідний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи 7, зміщених на кут 90° відносно основних очисних елементів 2. Кожний з додаткових очисних елементів 7 має у повздовжньому перерізі Vподібний профіль, вершина якого спрямована до привідного горизонтального вала 1. На внутрішніх поверхнях додаткових очисних елементів 7, на зовнішніх їх кінцях закріплені шарніри 8, в яких поворотно встановлені одними кінцями прямолінійні очисні лопаті 9, а другі їх кінці, які спрямовані усередину додаткових очисних елементів 7, містять шарніри 10, які зв'язані з внутрішніми бічними частинами пружинами стиснення 11. На робочих поверхнях прямолінійних очисних лопатей 9 закріплені гумові стрічки 12 з шипами трикутної форми. Шарніри 10 також закріплені на бічних частинах центрального очисного пружного елемента 13 у вигляді півсфери, спрямованої опуклою частиною уперед. При цьому зовнішня опукла поверхня центрального очисного пружного елемента 13 містить, розташовані хрестоподібно, набори з консольно закріплених еластичних пластин 14 прямокутної форми і певної довжини. Напрями поступального і обертального руху привідного горизонтального вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядка коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7 також взаємодіють з головками коренеплодів цукрових буряків і зчищають з них залишки гички. Оскільки, кожний з додаткових очисних елементів 7 має у повздовжньому перерізі V-подібний профіль, вершина якого спрямована до привідного горизонтального вала 1, то усі головки коренеплодів цукрових буряків потрапляють у зону дії додаткових очисних елементів 7. Завдяки тому, що на внутрішніх поверхнях додаткових очисних елементів 7, на зовнішніх їх кінцях закріплені шарніри 8, в яких поворотно встановлені одними кінцями прямолінійні очисні лопаті 9, а другі їх кінці, які спрямовані усередину додаткових очисних елементів 7, то відбувається гарантована взаємодія прямолінійних очисних лопатей 9 з бічними поверхнями головок коренеплодів і їх гумові стрічки 12 з шипами трикутної форми, ефективно зчищають залишки гички з головок коренеплодів буряків. При цьому завдяки тому, що одні кінці очисних лопатей 9 встановлені поворотно у шарнірах 8, а другі їх кінці з шарнірами 10 зв'язані з внутрішніми бічними частинами додаткових очисних елементів 7 пружинами стиснення 11, то взаємодія лопатей 9 з головками коренеплодів є більш "м'якою", тому гострі шипи трикутної форми гумових стрічок 12 ефективно зрізують зелені та міцні, а також сухі та полеглі залишки гички не пошкоджуючи самі головки коренеплодів. Оскільки шарніри 10 також закріплені на бічних частинах центрального очисного пружного елемента 13, у вигляді півсфери, спрямованої опуклою частиною уперед, то верхні частини сферичних поверхонь головок коренеплодів цукрових буряків також ефективно очищаються від залишків гички. Відбувається це завдяки тому, що зовнішня опукла поверхня центрального очисного елемента 13 містить, розташовані хрестоподібно, набори з консольно закріпленими еластичними пластинами 14 прямокутної форми і певної довжини, які, згинаючись (при першому ударному контакті), повністю обкочують усю сферичну поверхню кожної головки коренеплоду і всі залишки, які там знаходяться, ефективно відокремлюються. Саме хрестоподібне розташування, на опуклій поверхні центрального очисного елемента 13, наборів консольно закріплених еластичних пластин 14 сприяє тому, що при ударному контакті відбувається згинання кожного набору пластин 14, яке може бути у різних напрямах, що буде утворювати й відповідні проміжки. Але при згинанні кожного набору пластин 14 їх кінці притискаються до сферичної поверхні центрального очисного елемента 13, утворюючи в місці згинів гострі краї, які ефективно зрізують зелені та міцні залишки гички. В будь-якому іншому, ніж хрестоподібне, розташуванні наборів еластичних пластин 14 і їх згинанні не буде утворюватись суцільна зрізуюча поверхня з рівномірно розташованими проміжками, куди будуть потрапляти міцні та зелені стеблини залишків гички. При цьому опукла сферична поверхня 2 UA 114245 C2 5 10 центрального очисного елемента 13 може угинатись, завдяки тому, що вона через шарніри 10 також підпружинена пружинами 11, тому контактна взаємодія з головками коренеплодів не є жорсткою і вибивання тіл коренебульбоплодів з ґрунту не відбувається. При розгинанні кожного набору пластин 14, після ударного контакту з головкою коренеплоду, їх консольні краї також захоплюють сухі та зелені залишки гички і ефективно їх відривають. Використовуючи регульований затиск 5 та запас по довжині 6, можна змінювати довжини основних еластичних очисних лопатей 2, що також сприятиме підвищенню якості очищення головок коренеплодів від залишків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ 15 20 25 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, що мають у поперечному перерізі угнутий вигляд, внутрішні поверхні яких містять еластичні очисні елементи, який відрізняється тим, що кожний з додаткових очисних елементів, який має у повздовжньому перерізі V-подібний профіль, вершина якого спрямована до привідного вала, містить на внутрішніх поверхнях зовнішніх кінців шарніри, в яких поворотно встановлені одними кінцями прямолінійні очисні лопаті, а другі їх кінці, спрямовані усередину додаткових очисних елементів, зв'язані з бічними частинами пружинами стиснення і містять шарніри, які закріплені на бічних частинах центрального очисного пружного елемента, у вигляді півсфери, спрямованої опуклою частиною уперед, при цьому зовнішня опукла поверхня центрального очисного елемента містить, розташовані хрестоподібно, набори з консольно закріплених еластичних пластин прямокутної форми і певної довжини. 3 UA 114245 C2 4 UA 114245 C2 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
