Блок рознімань ракети
Номер патенту: 114701
Опубліковано: 10.03.2017
Автори: Школін Володимир Петрович, Стареєва Марія Олегівна, Мулина Світлана Фролівна, Воскресенський Володимир Євгенович, Гримитлін Олександр Михайлович, Ходокова Тетяна Дмитрівна
Формула / Реферат
1. Блок рознімань ракети, що містить бортову і наземну колодки, з'єднані замковим пристроєм, ущільнення, електричний роз'єм і два заправних роз'єми, причому бортова колодка закріплена у люку корпусу ракети, який відрізняється тим, що по периметру наземної колодки виконана юбка з похилою кромкою, а на корпусі ракети по периметру люка змонтована відбортовка з С-подібним перерізом, причому висота відбортовки більше, ніж зазор між похилою кромкою і корпусом ракети.
2. Блок за п. 1, який відрізняється тим, що заправні роз'єми закріплені на наземній колодці за допомогою кулькових підшипників.
Текст

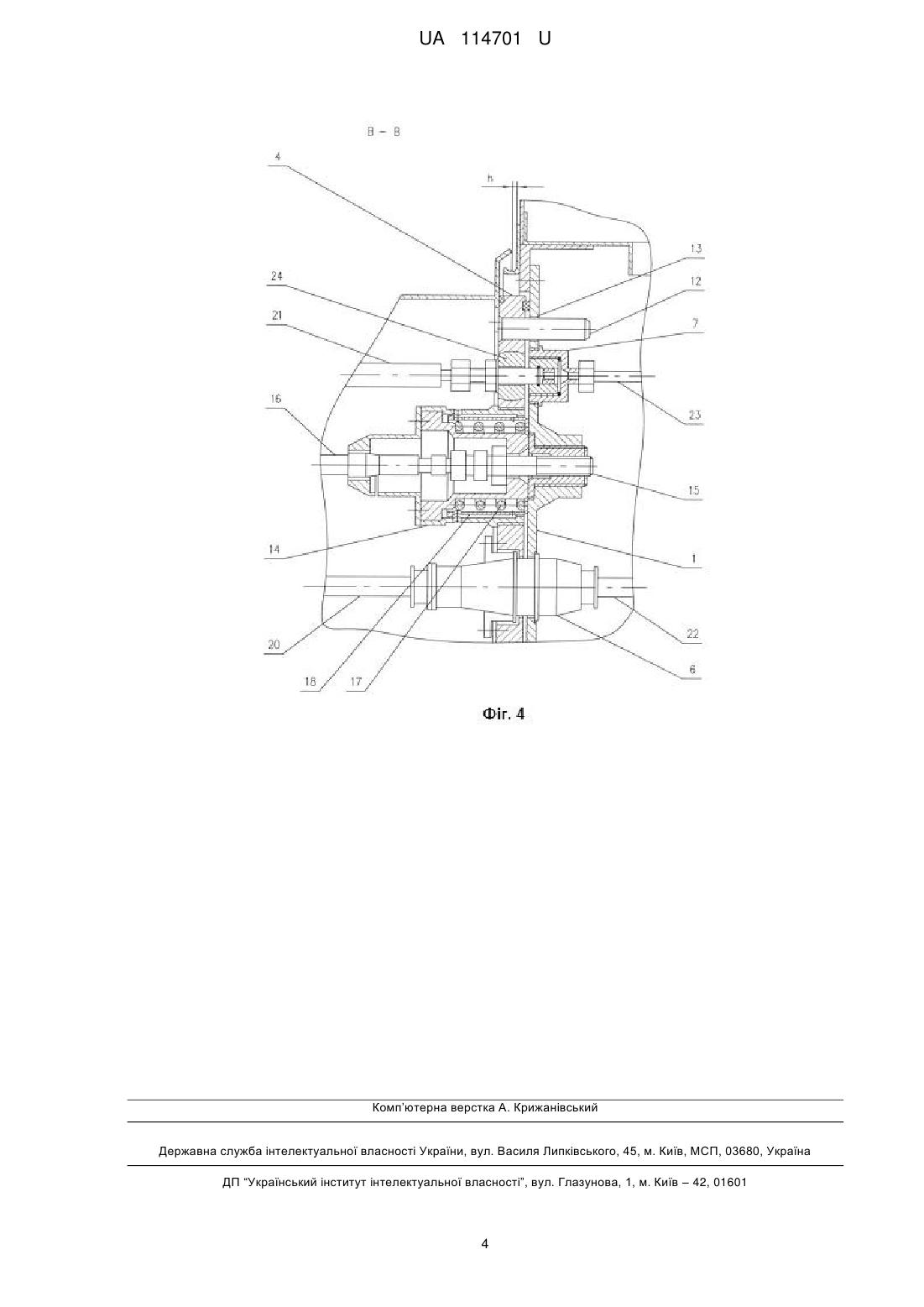

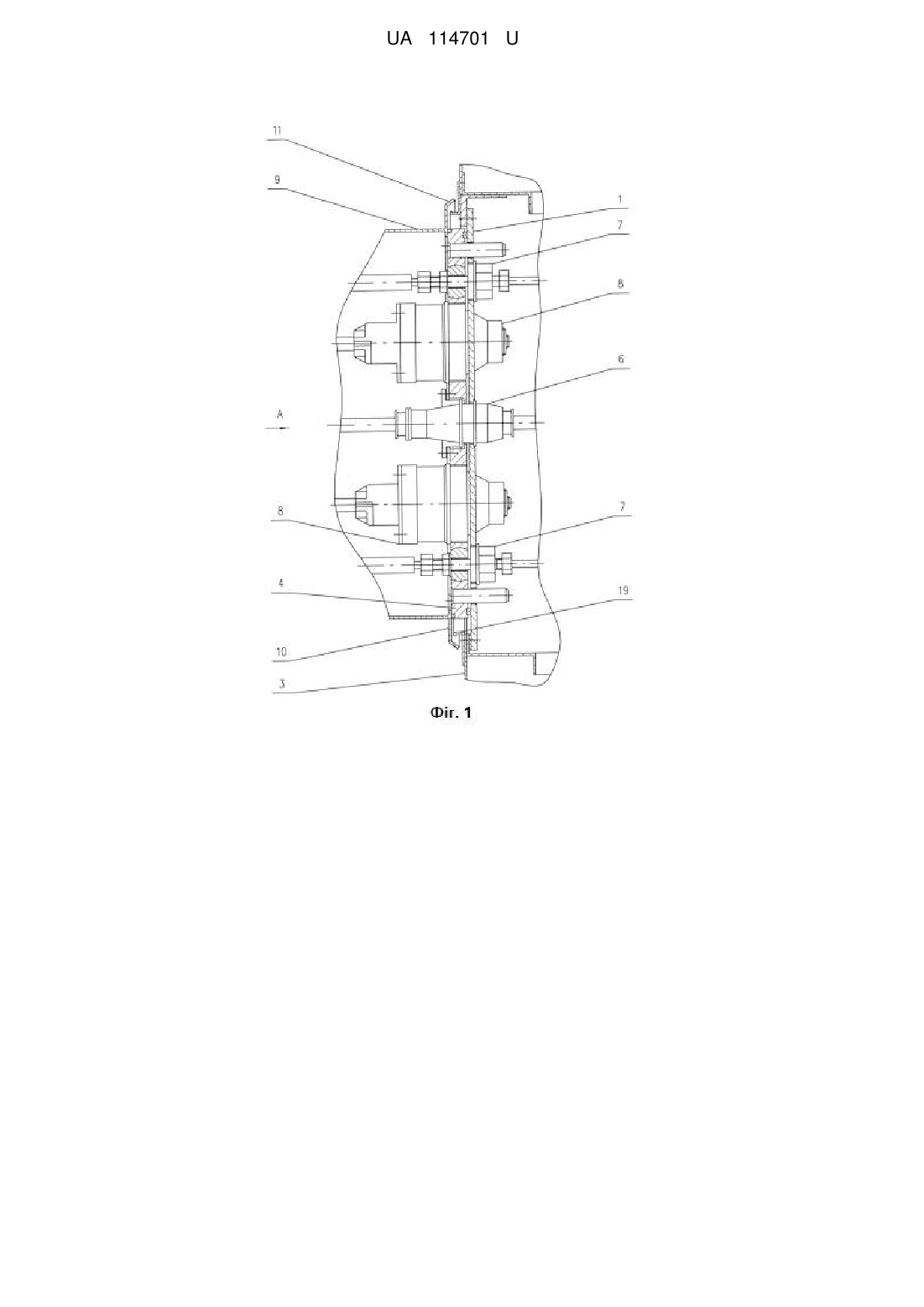

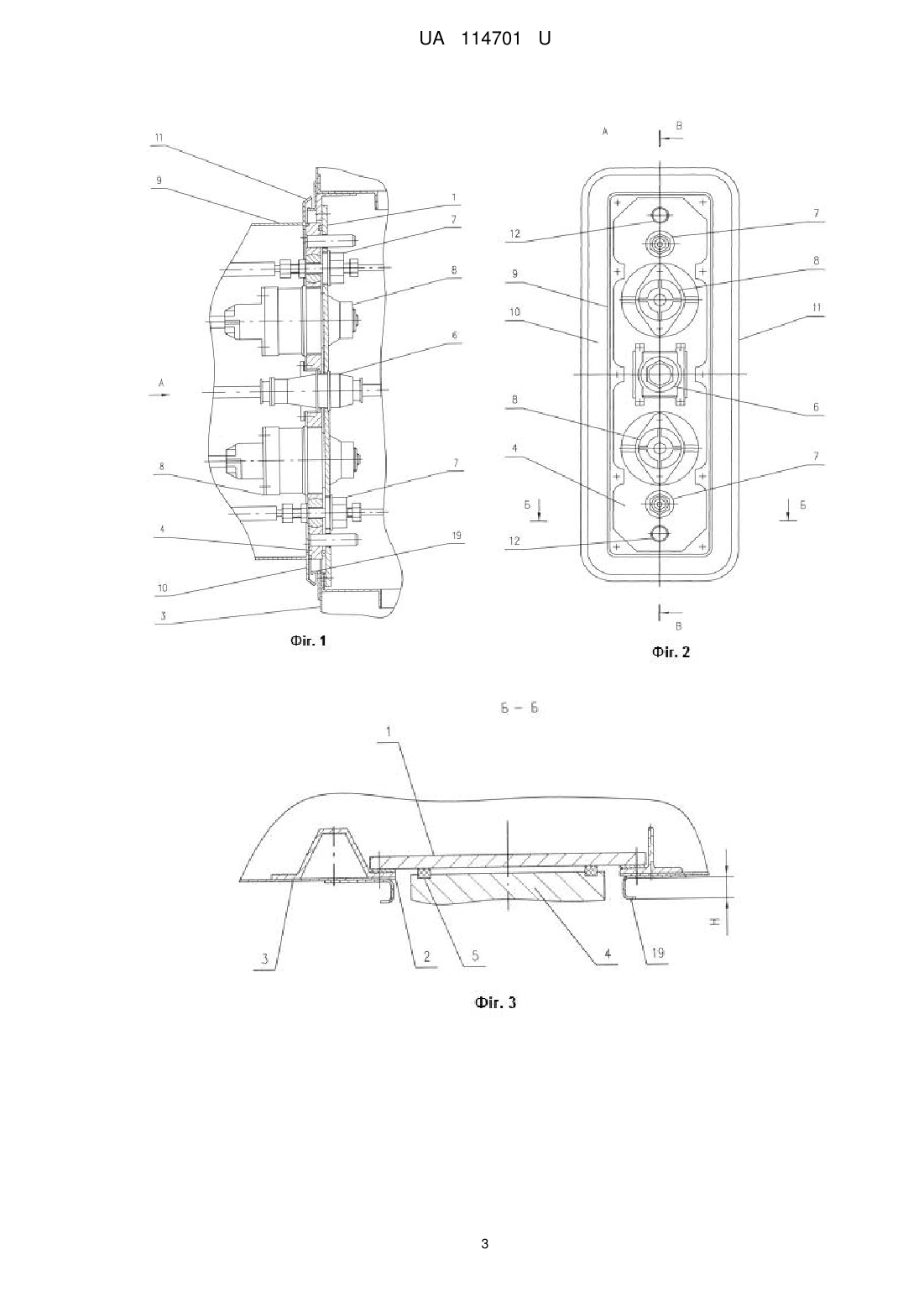

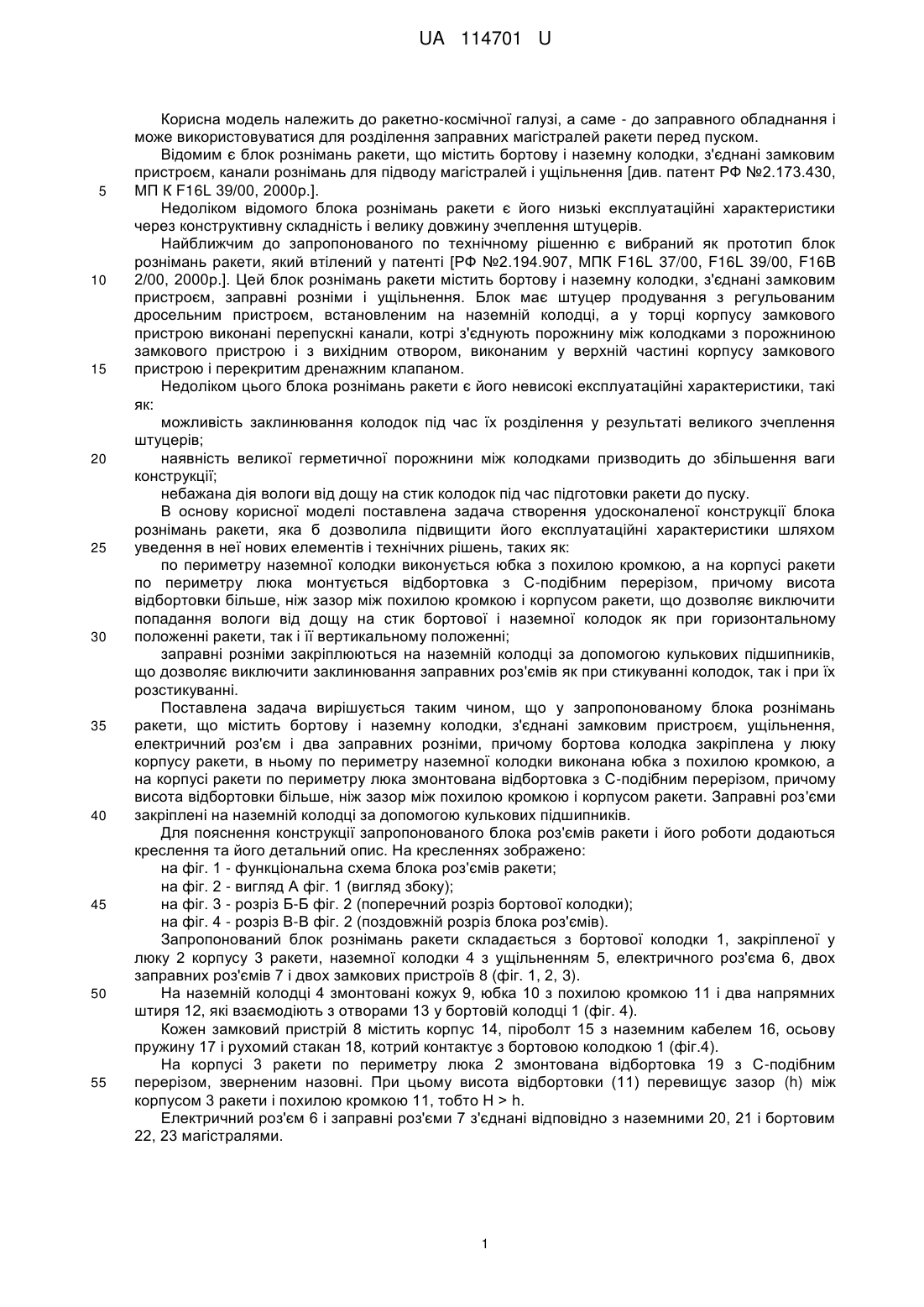

Реферат: Блок рознімань ракети містить бортову і наземну колодки, з'єднані замковим пристроєм, ущільнення, електричний роз'єм і два заправних роз'єми, причому бортова колодка закріплена у люку корпусу ракети. По периметру наземної колодки виконана юбка з похилою кромкою, а на корпусі ракети по периметру люка змонтована відбортовка з С-подібним перерізом. Висота відбортовки більше, ніж зазор між похилою кромкою і корпусом ракети. Заправні роз'єми закріплені на наземній колодці за допомогою кулькових підшипників. UA 114701 U (12) UA 114701 U UA 114701 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ракетно-космічної галузі, а саме - до заправного обладнання і може використовуватися для розділення заправних магістралей ракети перед пуском. Відомим є блок рознімань ракети, що містить бортову і наземну колодки, з'єднані замковим пристроєм, канали рознімань для підводу магістралей і ущільнення [див. патент РФ №2.173.430, МП К F16L 39/00, 2000р.]. Недоліком відомого блока рознімань ракети є його низькі експлуатаційні характеристики через конструктивну складність і велику довжину зчеплення штуцерів. Найближчим до запропонованого по технічному рішенню є вибраний як прототип блок рознімань ракети, який втілений у патенті [РФ №2.194.907, МПК F16L 37/00, F16L 39/00, F16B 2/00, 2000р.]. Цей блок рознімань ракети містить бортову і наземну колодки, з'єднані замковим пристроєм, заправні розніми і ущільнення. Блок має штуцер продування з регульованим дросельним пристроєм, встановленим на наземній колодці, а у торці корпусу замкового пристрою виконані перепускні канали, котрі з'єднують порожнину між колодками з порожниною замкового пристрою і з вихідним отвором, виконаним у верхній частині корпусу замкового пристрою і перекритим дренажним клапаном. Недоліком цього блока рознімань ракети є його невисокі експлуатаційні характеристики, такі як: можливість заклинювання колодок під час їх розділення у результаті великого зчеплення штуцерів; наявність великої герметичної порожнини між колодками призводить до збільшення ваги конструкції; небажана дія вологи від дощу на стик колодок під час підготовки ракети до пуску. В основу корисної моделі поставлена задача створення удосконаленої конструкції блока рознімань ракети, яка б дозволила підвищити його експлуатаційні характеристики шляхом уведення в неї нових елементів і технічних рішень, таких як: по периметру наземної колодки виконується юбка з похилою кромкою, а на корпусі ракети по периметру люка монтується відбортовка з С-подібним перерізом, причому висота відбортовки більше, ніж зазор між похилою кромкою і корпусом ракети, що дозволяє виключити попадання вологи від дощу на стик бортової і наземної колодок як при горизонтальному положенні ракети, так і її вертикальному положенні; заправні розніми закріплюються на наземній колодці за допомогою кулькових підшипників, що дозволяє виключити заклинювання заправних роз'ємів як при стикуванні колодок, так і при їх розстикуванні. Поставлена задача вирішується таким чином, що у запропонованому блока рознімань ракети, що містить бортову і наземну колодки, з'єднані замковим пристроєм, ущільнення, електричний роз'єм і два заправних розніми, причому бортова колодка закріплена у люку корпусу ракети, в ньому по периметру наземної колодки виконана юбка з похилою кромкою, а на корпусі ракети по периметру люка змонтована відбортовка з С-подібним перерізом, причому висота відбортовки більше, ніж зазор між похилою кромкою і корпусом ракети. Заправні роз'єми закріплені на наземній колодці за допомогою кулькових підшипників. Для пояснення конструкції запропонованого блока роз'ємів ракети і його роботи додаються креслення та його детальний опис. На кресленнях зображено: на фіг. 1 - функціональна схема блока роз'ємів ракети; на фіг. 2 - вигляд А фіг. 1 (вигляд збоку); на фіг. 3 - розріз Б-Б фіг. 2 (поперечний розріз бортової колодки); на фіг. 4 - розріз В-В фіг. 2 (поздовжній розріз блока роз'ємів). Запропонований блок рознімань ракети складається з бортової колодки 1, закріпленої у люку 2 корпусу 3 ракети, наземної колодки 4 з ущільненням 5, електричного роз'єма 6, двох заправних роз'ємів 7 і двох замкових пристроїв 8 (фіг. 1, 2, 3). На наземній колодці 4 змонтовані кожух 9, юбка 10 з похилою кромкою 11 і два напрямних штиря 12, які взаємодіють з отворами 13 у бортовій колодці 1 (фіг. 4). Кожен замковий пристрій 8 містить корпус 14, піроболт 15 з наземним кабелем 16, осьову пружину 17 і рухомий стакан 18, котрий контактує з бортовою колодкою 1 (фіг.4). На корпусі 3 ракети по периметру люка 2 змонтована відбортовка 19 з С-подібним перерізом, зверненим назовні. При цьому висота відбортовки (11) перевищує зазор (h) між корпусом 3 ракети і похилою кромкою 11, тобто Н > h. Електричний роз'єм 6 і заправні роз'єми 7 з'єднані відповідно з наземними 20, 21 і бортовим 22, 23 магістралями. 1 UA 114701 U 5 10 15 20 Заправні роз'єми 7 змонтовані на наземній колодці 4 за допомогою кулькових підшипників 24. Заправні роз'єми 7 можуть забезпечувати подавання на ракету як компонентів палива, так і стиснених газів з високим тиском. Робота запропонованого блока рознімань ракети здійснюється наступним чином. Під час підготовки ракети у монтажно-випробувальному корпусі (МВК) до бортової колодки 1 приєднують наземну колодку 4. Далі ракету доставляють на стартовий комплекс у горизонтальному положенні і встановлюють її на пускову установку у вертикальне положення за допомогою установника [див. патент України №82106и, МПК B64G 5/00, 2012р.]. До наземної колодки 4 приєднують наземні магістралі 20, 21 і наземні кабелі 16. Проводять перевірки ракети, заправку її компонентами палива і стисненими газами і пуск ракети. В процесі пуску ракети дають команду на піроболти 15 і наземна колодка 4 під дією осьових пружин 17 відходить від бортової колодки 1. При цьому довжина напрямних штирів 12 перевищує хід роз'єднання електричного 6 і заправних 7 роз'ємів. Заправні роз'єми для подавання компонентів палива з низьким тиском наведені у патенті РФ №2.293.245, МПК F16L 37/00, 2004р., у каналах яких встановлені запірні елементи за патентом України №21740, МПК F16L 37/00, 2007р. Роз'єми для стиснених газів можуть виконуватися за патентами РФ №2.129.684, МПК F16L 37/00, 1996р. або №2.534.658, МПК F16L 37/00, 2013р. Таким чином, запропонований блок рознімань ракети, який має просту і надійну конструкцію, забезпечує розширення його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Блок рознімань ракети, що містить бортову і наземну колодки, з'єднані замковим пристроєм, ущільнення, електричний роз'єм і два заправних роз'єми, причому бортова колодка закріплена у люку корпусу ракети, який відрізняється тим, що по периметру наземної колодки виконана юбка з похилою кромкою, а на корпусі ракети по периметру люка змонтована відбортовка з Сподібним перерізом, причому висота відбортовки більше, ніж зазор між похилою кромкою і корпусом ракети. 2. Блок за п. 1, який відрізняється тим, що заправні роз'єми закріплені на наземній колодці за допомогою кулькових підшипників. 2 UA 114701 U 3 UA 114701 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F16L 37/00, F17C 6/00, B64G 5/00
Мітки: ракети, блок, рознімань
