Установка для гасіння пожежі

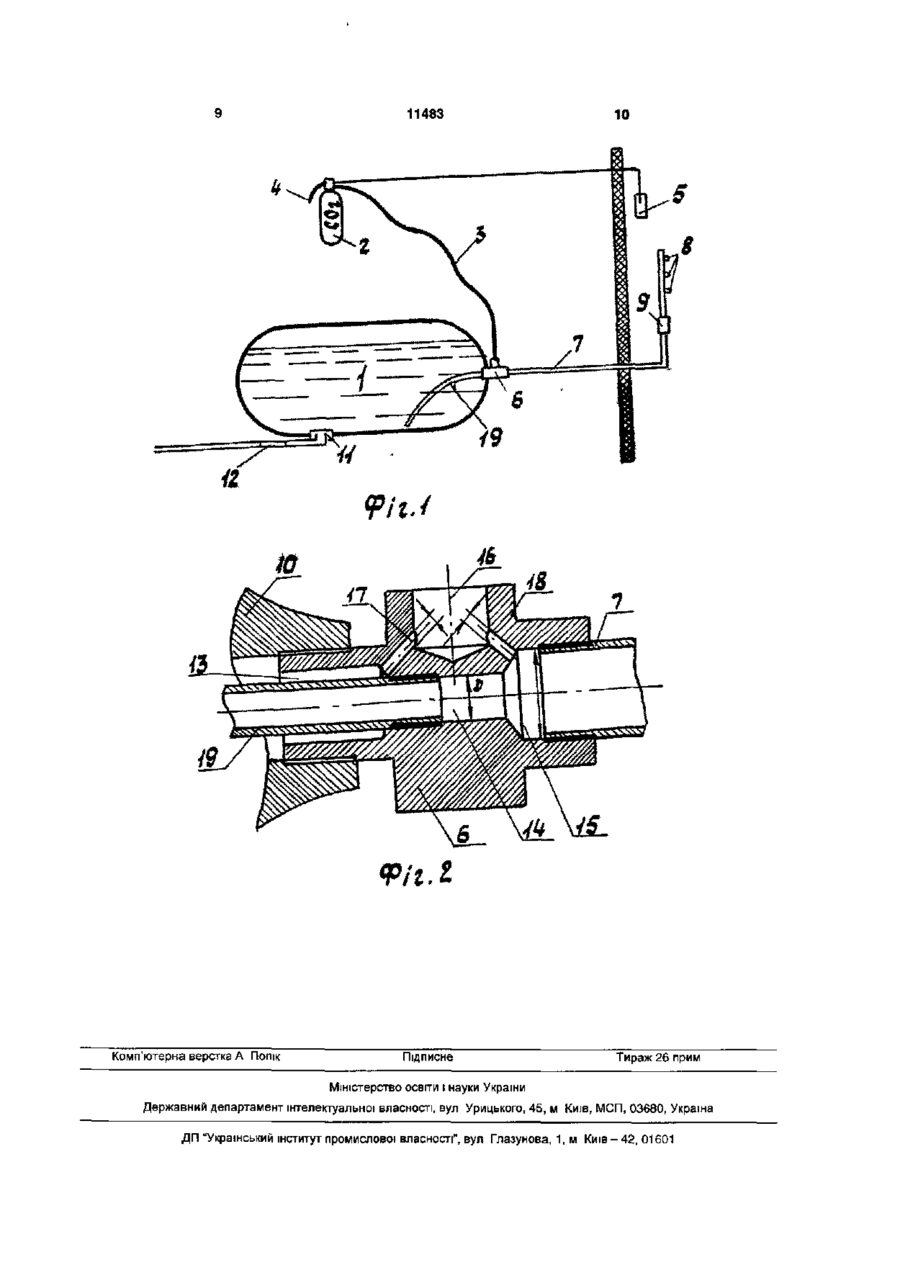

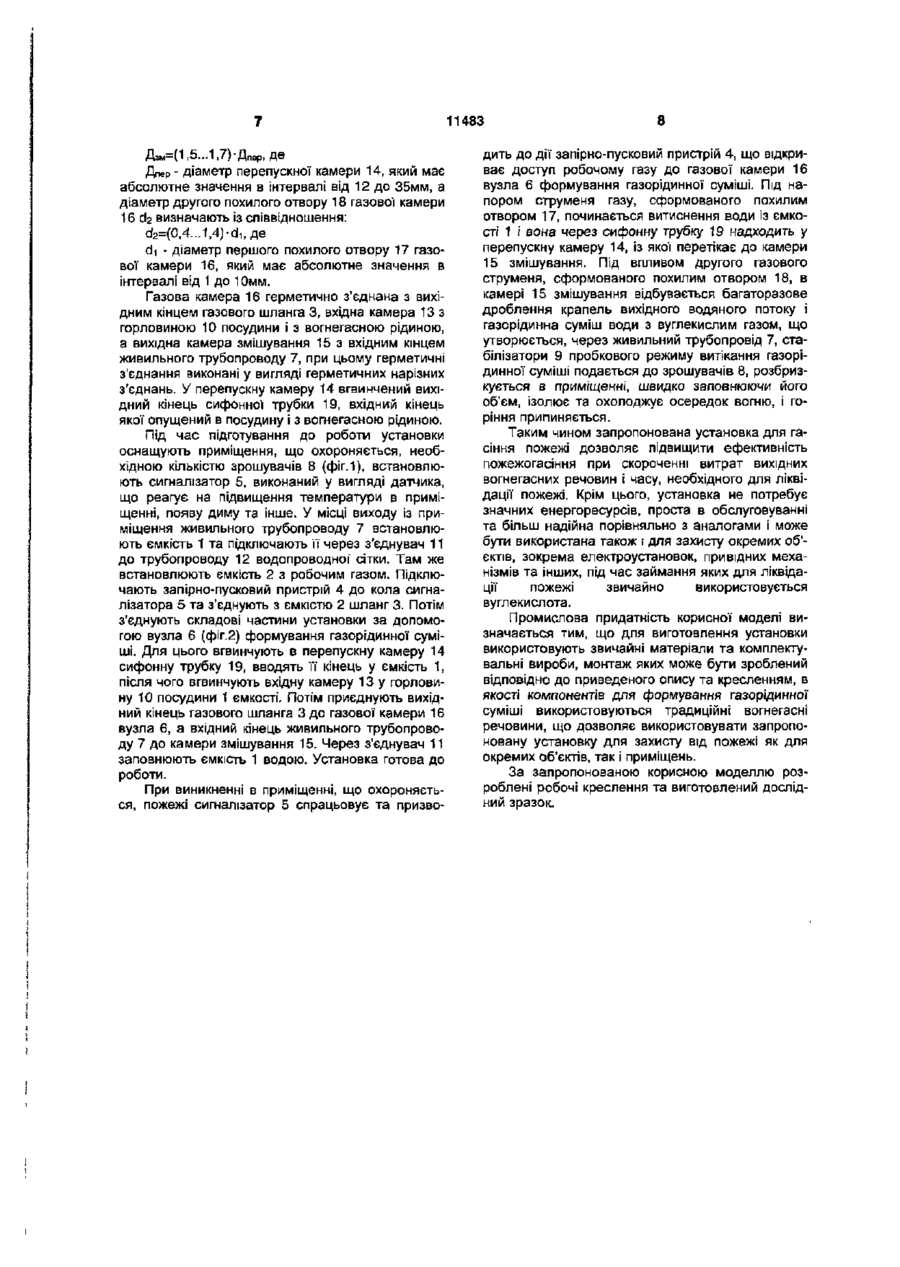

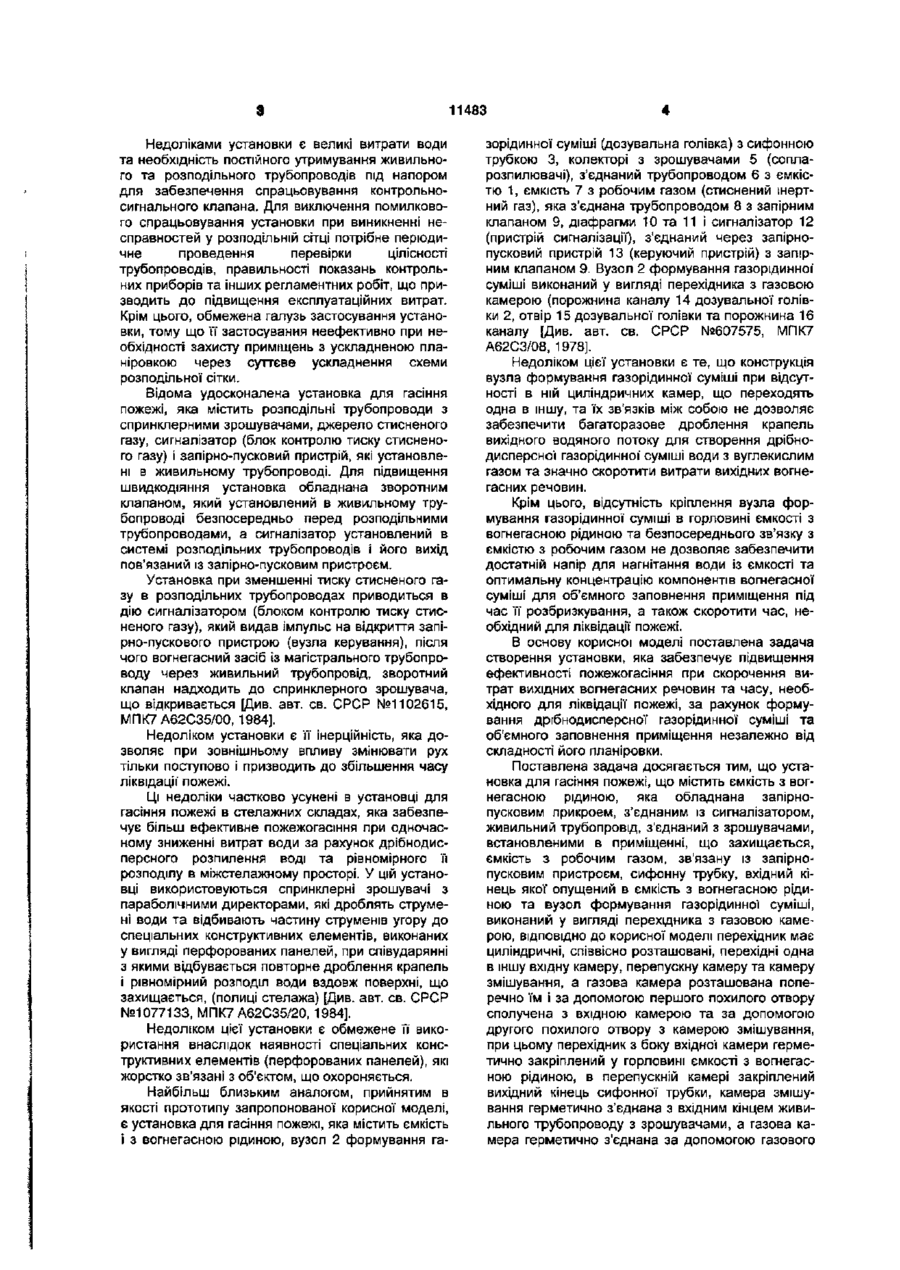

1. Установка для гасіння пожежі, що містить ємкість з вогнегасною рідиною, яка обладнана запірно-пусковим пристроєм, з'єднаним з сигналізатором, живильний трубопровід, з'єднаний з зрошувачами, встановленими в приміщенні, що захищається, ємкість з робочим газом, зв'язану з запірно-пусковим пристроєм, сифонну трубку, вхідний кінець якої опущений в ємкість з вогнегасною рідиною та вузол формування газорідинної' суміші, виконаний у вигляді перехідника з газовою камерою, яка відрізняється тим, що перехідник має циліндричні, співвісно розташовані, перехідні одна в іншу вхідну камери, перепускну камеру та камеру змішування, а газова камера розташована поперечно їм і за допомогою першого похилого отвору сполучена з вхідною камерою, та за допомогою другого похилого отвору - з камерою змішування, при цьому перехідник з боку вхідної камери герметично закріплений у горловині ємкості з вогнегасною рідиною, в перепускній камері закріплений вихідний кінець сифонної трубки, камера змішування герметично з'єднана з вхідним кінцем живильного трубопроводу з зрошувачами, а газова камера герметично з'єднана за допомогою газового шланга з ємкістю з робочим газом, причому діаметр камери змішування визначають із співвідношення: Дзм=(1,5...1,7)-ДПЄр,де Дпер - діаметр перепускної камери, який має абсолютне значення в інтервалі від 12 до 35мм, а діаметр другого похилого отвору газової' камери визначають із співвідношення: d2=(0,4.'1.4)-di,Ae dj - діаметр першого похилого отвору газової камери, який має абсолютне значення в інтервалі від 1 до 10мм. 2. Установка за п.1, яка відрізняється тим, що перед зрошувачами встановлені стабілізатори пробкового режиму витікання газорідинної суміші. 3. Установка за п.1, яка відрізняється тим, що вогнегасна рідина являє собою воду, а робочий газ - вуглекислий газ. 4. Установка за п.1, яка відрізняється тим, що ємкість з вогнегасною рідиною обладнана з'єднувачем для підключення до трубопроводу водопровідної системи. Корисна модель належить до протипожежної техніки, а саме, до конструкції установки пожежогасіння тонкорозпиленою водою з ємкості, яка може бути використана для захисту замкнених приміщень та пожежо небезпечних об'єктів. Відома установка для гасіння пожежі в замкнених приміщеннях, яка містить вміщений вхідним кінцем у водоймище всмоктувальний трубопровід, оснащений насосом, вихід якого через зворотний клапан та засувку з'єднаний з системою послідовно з'єднаних трубопроводів, яка містить підвідний трубопровід з контрольно-сигнальним клапаном, живильний трубопровід та розподільну сітку з зрошувачами і яка розміщена в приміщенні, що охороняється. Крім цього, установка містить автоматичний водоживильник, що постачає зрошувачі водою протягом перших п'яти хвилин роботи установки. Установка приводиться в дію в результаті спрацьовування легкоплавких замків зрошувачів, що реагують на підвищення температури в приміщенні. Коли зрошувачі відкриваються, то знижується тиск у розподільній сітці, що призводить до спрацьовування контрольносигнального клапана та подавання води до зрошувачів спочатку з автоматичного водоживильника, а потім, після включення насоса, з водоймища [Див. кн. Шувалов М.Г. "Основы пожарного дела" - М.: Стройиздат - 1983 - с. 180-187]. со 00 Oi 11483 Недоліками установки є великі витрати води та необхідність постійного утримування живильного та розподільного трубопроводів під напором для забезпечення спрацьовування контрольносигнального клапана. Для виключення помилкового спрацьовування установки при виникненні несправностей у розподільній сітці потрібне періодичне проведення перевірки цілісності трубопроводів, правильності показань контрольних приборів та інших регламентних робіт, що призводить до підвищення експлуатаційних витрат. Крім цього, обмежена галузь застосування установки, тому що її застосування неефективно при необхідності захисту приміщень з ускладненою планіровкою через суттєве ускладнення схеми розподільної сітки. Відома удосконалена установка для гасіння пожежі, яка містить розподільні трубопроводи з спринклерними зрошувачами, джерело стисненого газу, сигналізатор (блок контролю тиску стисненого газу) і запірно-пусковий пристрій, які установлені в живильному трубопроводі. Для підвищення швидкодіяння установка обладнана зворотним клапаном, який установлений в живильному трубопроводі безпосередньо перед розподільними трубопроводами, а сигналізатор установлений в системі розподільних трубопроводів і його вихід пов'язаний із запірно-пусковим пристроєм. Установка при зменшенні тиску стисненого газу в розподільних трубопроводах приводиться в дію сигналізатором (блоком контролю тиску стисненого газу), який видав імпульс на відкриття запірно-пускового пристрою (вузла керування), після чого вогнегасний засіб із магістрального трубопроводу через живильний трубопровід, зворотний клапан надходить до спринклерного зрошувача, що відкривається [Див. авт. св. СРСР №1102615, МПК7А62С35/00, 1984]. Недоліком установки є її інерційність, яка дозволяє при зовнішньому впливу змінювати рух тільки поступово і призводить до збільшення часу ліквідації' пожежі. Ці недоліки частково усунені в установці для гасіння пожежі в стелажних складах, яка забезпечує більш ефективне пожежогасіння при одночасному зниженні витрат води за рахунок дрібнодисперсного розпилення воді та рівномірного її розподілу в міжстелажному просторі. У цій установці використовуються спринклерні зрошувачі з параболічними директорами, які дроблять струмені води та відбивають частину струменів угору до спеціальних конструктивних елементів, виконаних у вигляді перфорованих панелей, при співударянні з якими відбувається повторне дроблення крапель і рівномірний розподіл води вздовж поверхні, що захищається, (полиці стелажа) [Див. авт. св. СРСР №1077133, МПК7А62С35/20, 1984]. Недоліком цієї установки є обмежене ЇЇ використання внаслідок наявності спеціальних конструктивних елементів (перфорованих панелей), які жорстко зв'язані з об'єктом, що охороняється. Найбільш близьким аналогом, прийнятим в якості прототипу запропонованої корисної моделі, є установка для гасіння пожежі, яка містить ємкість і з вогнегасною рідиною, вузол 2 формування га зорідинної суміші (дозувальна голівка) з сифонною трубкою 3, колекторі з зрошувачами 5 (сопларозпилювачі), з'єднаний трубопроводом 6 з ємкістю 1, ємкість 7 з робочим газом (стиснений інертний газ), яка з'єднана трубопроводом 8 з запірним клапаном 9, діафрагми 10 та 11 і сигналізатор 12 (пристрій сигналізації), з'єднаний через запірнопусковий пристрій 13 (керуючий пристрій) з запірним клапаном 9. Вузол 2 формування газорідинної' суміші виконаний у вигляді перехідника з газовою камерою (порожнина каналу 14 дозувальної голівки 2, отвір 15 дозувальної голівки та порожнина 16 каналу [Див. авт. св. СРСР №607575, МПК7 А62СЗ/08, 1978]. Недоліком цієї установки є те, що конструкція вузла формування газорідинної суміші при відсутності в ній циліндричних камер, що переходять одна в іншу, та їх зв'язків між собою не дозволяє забезпечити багаторазове дроблення крапель вихідного водяного потоку для створення дрібнодисперсної газорідинної' суміші води з вуглекислим газом та значно скоротити витрати вихідних вогнегасних речовин. Крім цього, відсутність кріплення вузла формування газорідинної суміші в горловині ємкості з вогнегасною рідиною та безпосереднього зв'язку з ємкістю з робочим газом не дозволяє забезпечити достатній напір для нагнітання води із ємкості та оптимальну концентрацію компонентів вогнегасної суміші для об'ємного заповнення приміщення під час її розбризкування, а також скоротити час, необхідний для ліквідації пожежі. В основу корисної моделі поставлена задача створення установки, яка забезпечує підвищення ефективності пожежогасіння при скорочення витрат вихідних вогнегасних речовин та часу, необхідного для ліквідації пожежі, за рахунок формування дрібнодисперсної газорідинної суміші та об'ємного заповнення приміщення незалежно від складності його планіровки. Поставлена задача досягається тим, що установка для гасіння пожежі, що містить ємкість з вогнегасною рідиною, яка обладнана запірнопусковим прикроем, з'єднаним із сигналізатором, живильний трубопровід, з'єднаний з зрошувачами, встановленими в приміщенні, що захищається, ємкість з робочим газом, зв'язану із запірнопусковим пристроєм, сифонну трубку, вхідний кінець якої опущений в ємкість з вогнегасною рідиною та вузол формування газорідинної суміші, виконаний у вигляді перехідника з газовою камерою, ВІДПОВІДНО до корисної моделі перехідник має циліндричні, співвісно розташовані, перехідні одна в іншу вхідну камеру, перепускну камеру та камеру змішування, а газова камера розташована поперечно їм і за допомогою першого похилого отвору сполучена з вхідною камерою та за допомогою другого похилого отвору з камерою змішування, при цьому перехідник з боку вхідної камери герметично закріплений у горловині ємкості з вогнегасною рідиною, в перепускній камері закріплений вихідний кінець сифонної трубки, камера змішування герметично з'єднана з вхідним кінцем живильного трубопроводу з зрошувачами, а газова камера герметично з'єднана за допомогою газового 11483 шланга з ємкістю з робочим газом, причому діаметр камери змішування визначають із співвідношення: Дзм=
