Пристрій для пошуку локальних екстремумів

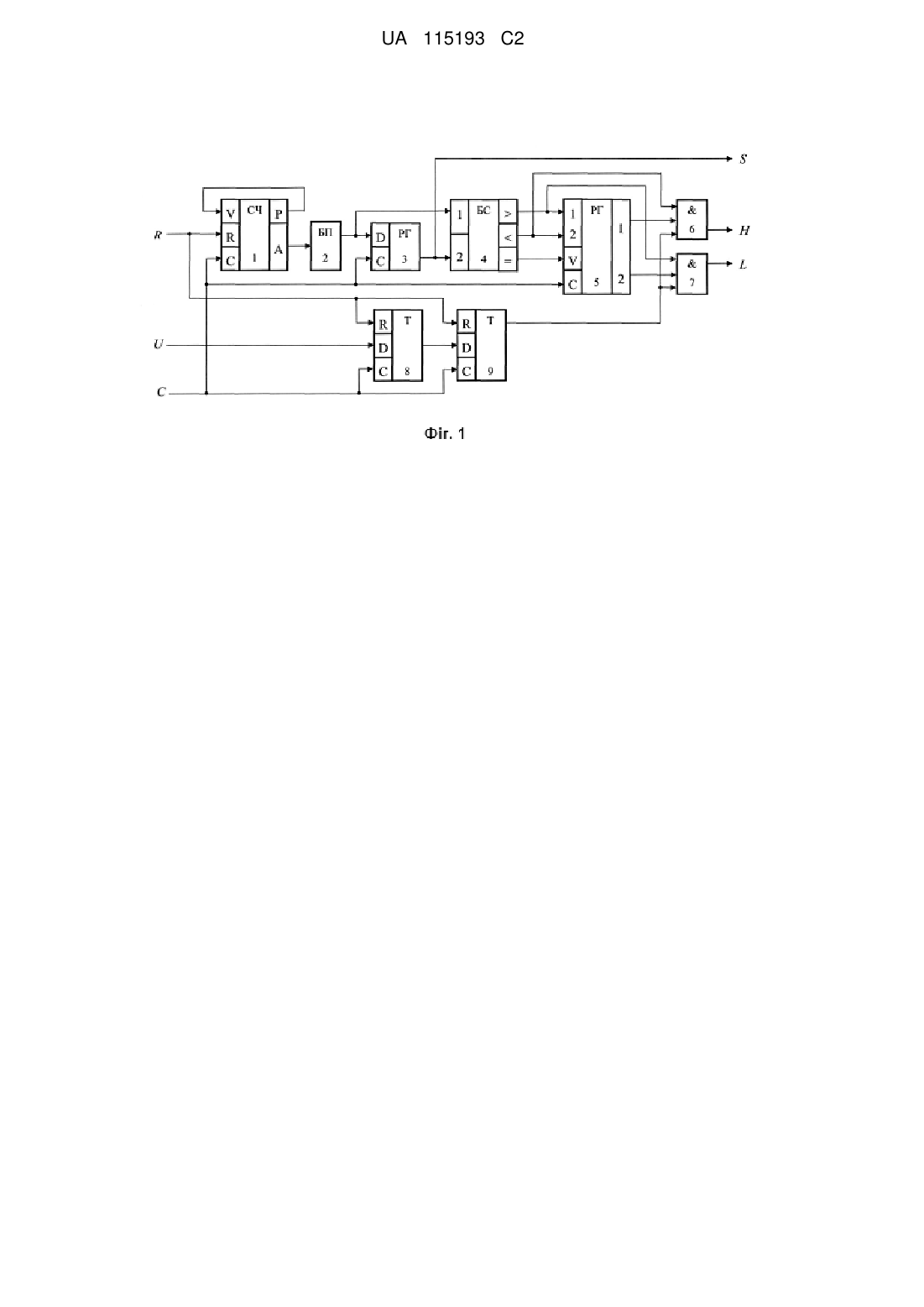

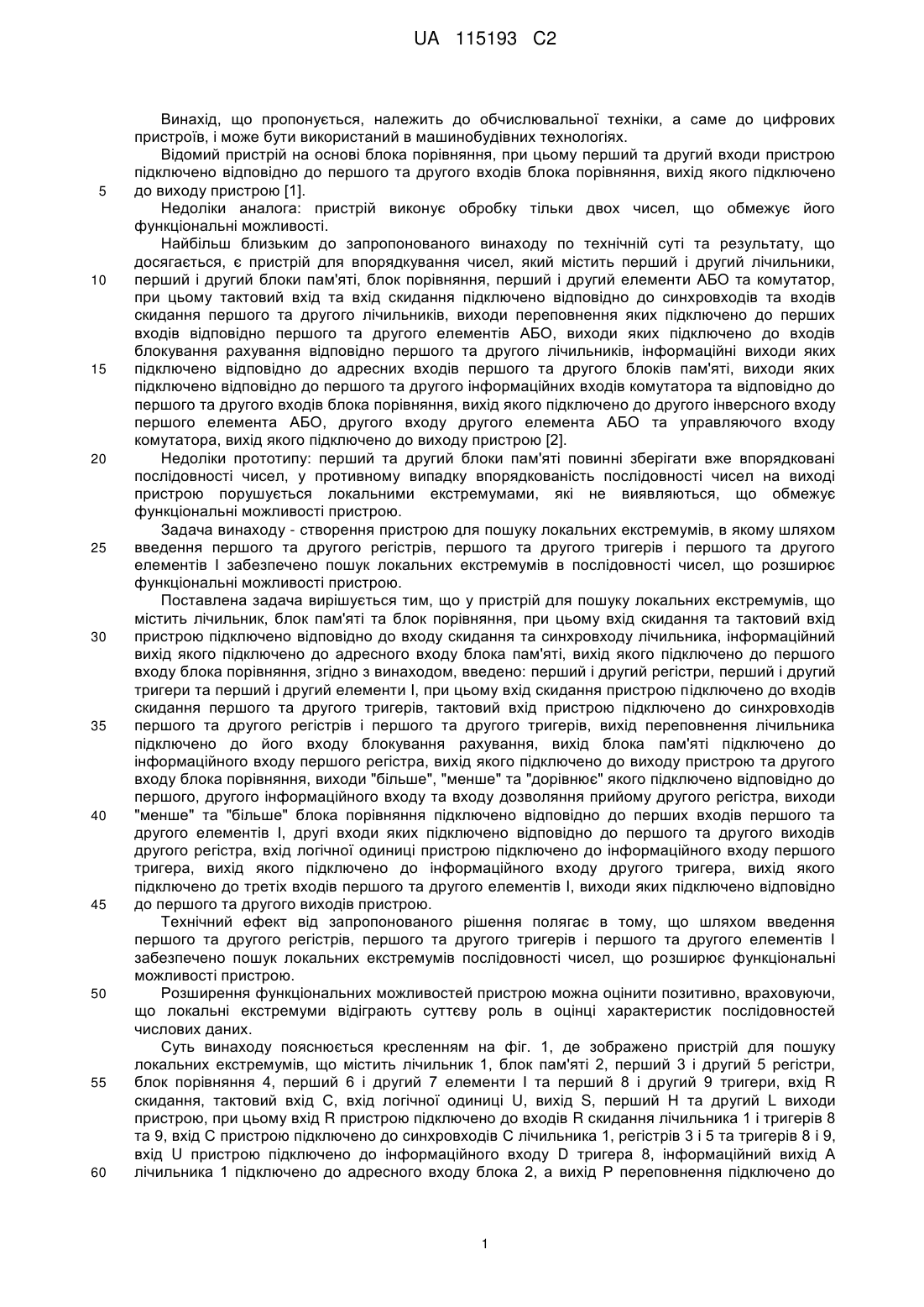

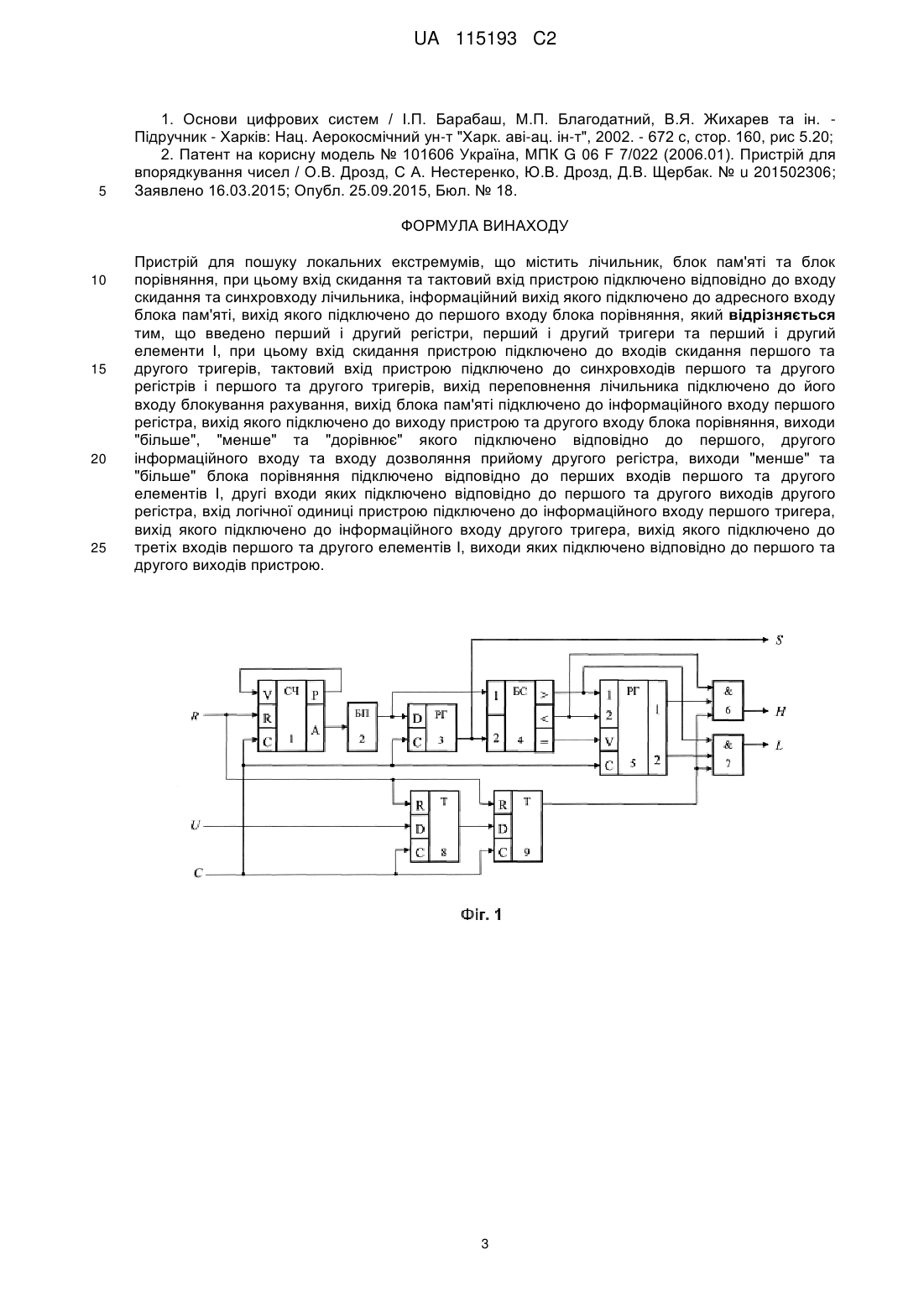

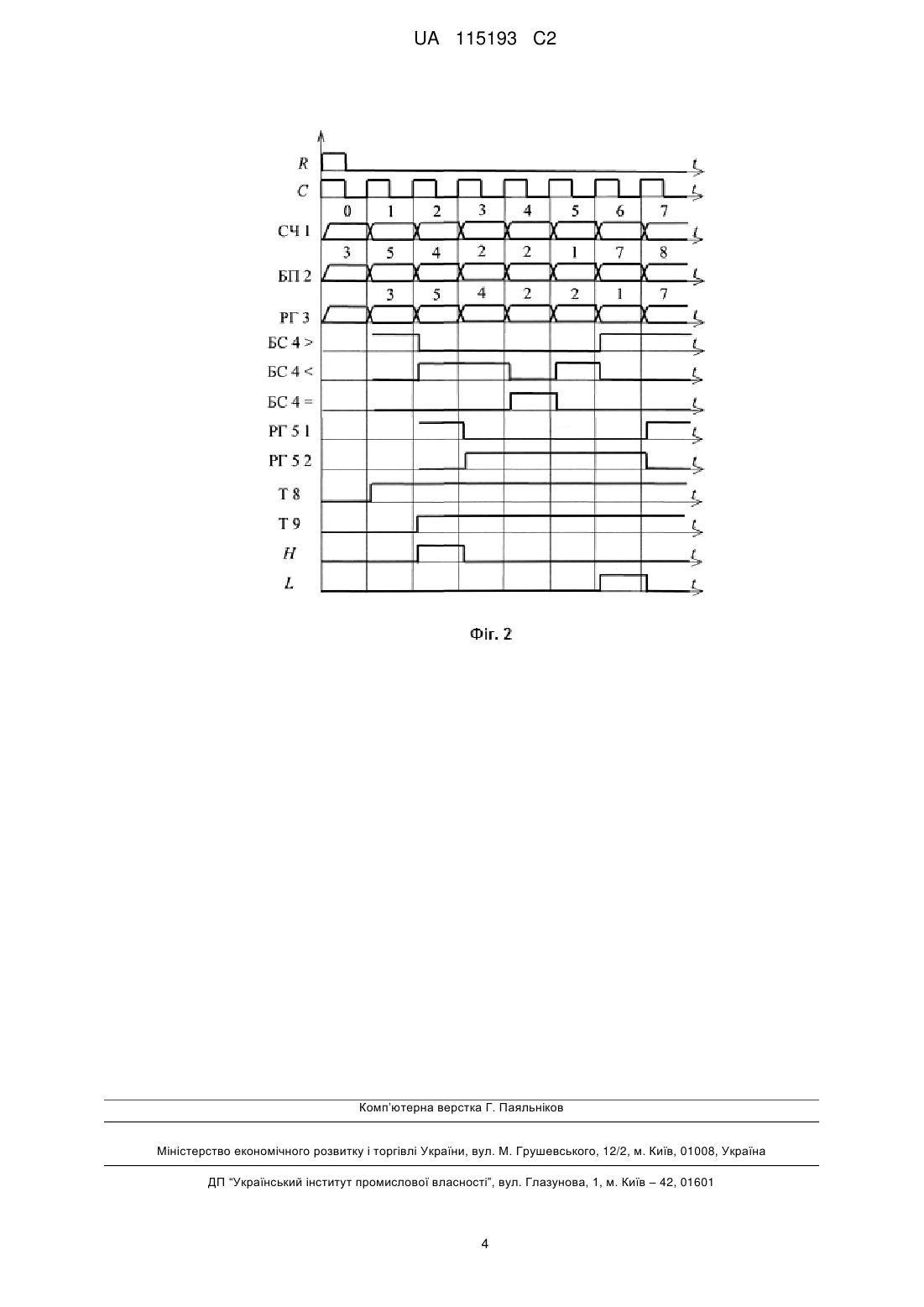

Реферат: Винахід належить до обчислювальної техніки, а саме до цифрових пристроїв, і може бути використаний в машинобудівних технологіях. Пристрій для пошуку локальних екстремумів, містить лічильник, блок пам'яті, блок порівняння, перший і другий регістри, перший і другий тригери та перший і другий елементи І. Технічним результатом запропонованого є розширення функціональних можливостей пристрою. UA 115193 C2 (12) UA 115193 C2 UA 115193 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід, що пропонується, належить до обчислювальної техніки, а саме до цифрових пристроїв, і може бути використаний в машинобудівних технологіях. Відомий пристрій на основі блока порівняння, при цьому перший та другий входи пристрою підключено відповідно до першого та другого входів блока порівняння, вихід якого підключено до виходу пристрою [1]. Недоліки аналога: пристрій виконує обробку тільки двох чисел, що обмежує його функціональні можливості. Найбільш близьким до запропонованого винаходу по технічній суті та результату, що досягається, є пристрій для впорядкування чисел, який містить перший і другий лічильники, перший і другий блоки пам'яті, блок порівняння, перший і другий елементи АБО та комутатор, при цьому тактовий вхід та вхід скидання підключено відповідно до синхровходів та входів скидання першого та другого лічильників, виходи переповнення яких підключено до перших входів відповідно першого та другого елементів АБО, виходи яких підключено до входів блокування рахування відповідно першого та другого лічильників, інформаційні виходи яких підключено відповідно до адресних входів першого та другого блоків пам'яті, виходи яких підключено відповідно до першого та другого інформаційних входів комутатора та відповідно до першого та другого входів блока порівняння, вихід якого підключено до другого інверсного входу першого елемента АБО, другого входу другого елемента АБО та управляючого входу комутатора, вихід якого підключено до виходу пристрою [2]. Недоліки прототипу: перший та другий блоки пам'яті повинні зберігати вже впорядковані послідовності чисел, у противному випадку впорядкованість послідовності чисел на виході пристрою порушується локальними екстремумами, які не виявляються, що обмежує функціональні можливості пристрою. Задача винаходу - створення пристрою для пошуку локальних екстремумів, в якому шляхом введення першого та другого регістрів, першого та другого тригерів і першого та другого елементів І забезпечено пошук локальних екстремумів в послідовності чисел, що розширює функціональні можливості пристрою. Поставлена задача вирішується тим, що у пристрій для пошуку локальних екстремумів, що містить лічильник, блок пам'яті та блок порівняння, при цьому вхід скидання та тактовий вхід пристрою підключено відповідно до входу скидання та синхровходу лічильника, інформаційний вихід якого підключено до адресного входу блока пам'яті, вихід якого підключено до першого входу блока порівняння, згідно з винаходом, введено: перший і другий регістри, перший і другий тригери та перший і другий елементи І, при цьому вхід скидання пристрою підключено до входів скидання першого та другого тригерів, тактовий вхід пристрою підключено до синхровходів першого та другого регістрів і першого та другого тригерів, вихід переповнення лічильника підключено до його входу блокування рахування, вихід блока пам'яті підключено до інформаційного входу першого регістра, вихід якого підключено до виходу пристрою та другого входу блока порівняння, виходи "більше", "менше" та "дорівнює" якого підключено відповідно до першого, другого інформаційного входу та входу дозволяння прийому другого регістра, виходи "менше" та "більше" блока порівняння підключено відповідно до перших входів першого та другого елементів І, другі входи яких підключено відповідно до першого та другого виходів другого регістра, вхід логічної одиниці пристрою підключено до інформаційного входу першого тригера, вихід якого підключено до інформаційного входу другого тригера, вихід якого підключено до третіх входів першого та другого елементів І, виходи яких підключено відповідно до першого та другого виходів пристрою. Технічний ефект від запропонованого рішення полягає в тому, що шляхом введення першого та другого регістрів, першого та другого тригерів і першого та другого елементів І забезпечено пошук локальних екстремумів послідовності чисел, що розширює функціональні можливості пристрою. Розширення функціональних можливостей пристрою можна оцінити позитивно, враховуючи, що локальні екстремуми відіграють суттєву роль в оцінці характеристик послідовностей числових даних. Суть винаходу пояснюється кресленням на фіг. 1, де зображено пристрій для пошуку локальних екстремумів, що містить лічильник 1, блок пам'яті 2, перший 3 і другий 5 регістри, блок порівняння 4, перший 6 і другий 7 елементи І та перший 8 і другий 9 тригери, вхід R скидання, тактовий вхід С, вхід логічної одиниці U, вихід S, перший Н та другий L виходи пристрою, при цьому вхід R пристрою підключено до входів R скидання лічильника 1 і тригерів 8 та 9, вхід С пристрою підключено до синхровходів С лічильника 1, регістрів 3 і 5 та тригерів 8 і 9, вхід U пристрою підключено до інформаційного входу D тригера 8, інформаційний вихід А лічильника 1 підключено до адресного входу блока 2, а вихід Р переповнення підключено до 1 UA 115193 C2 5 10 15 20 25 30 35 40 45 50 55 60 входу V блокування рахування лічильника 1, вихід блока 2 підключено до інформаційного входу D регістра 3 та першого входу блока 4, вихід регістра 3 підключено до другого входу блока 4 та виходу S пристрою, вихід "більше" (>)блока 4 підключено до першого інформаційного входу регістра 5 та першого входу елементу І 7, вихід "менше" (
