Пристрій для навантаження розміщених в сітчатих мішках овочів і фруктів

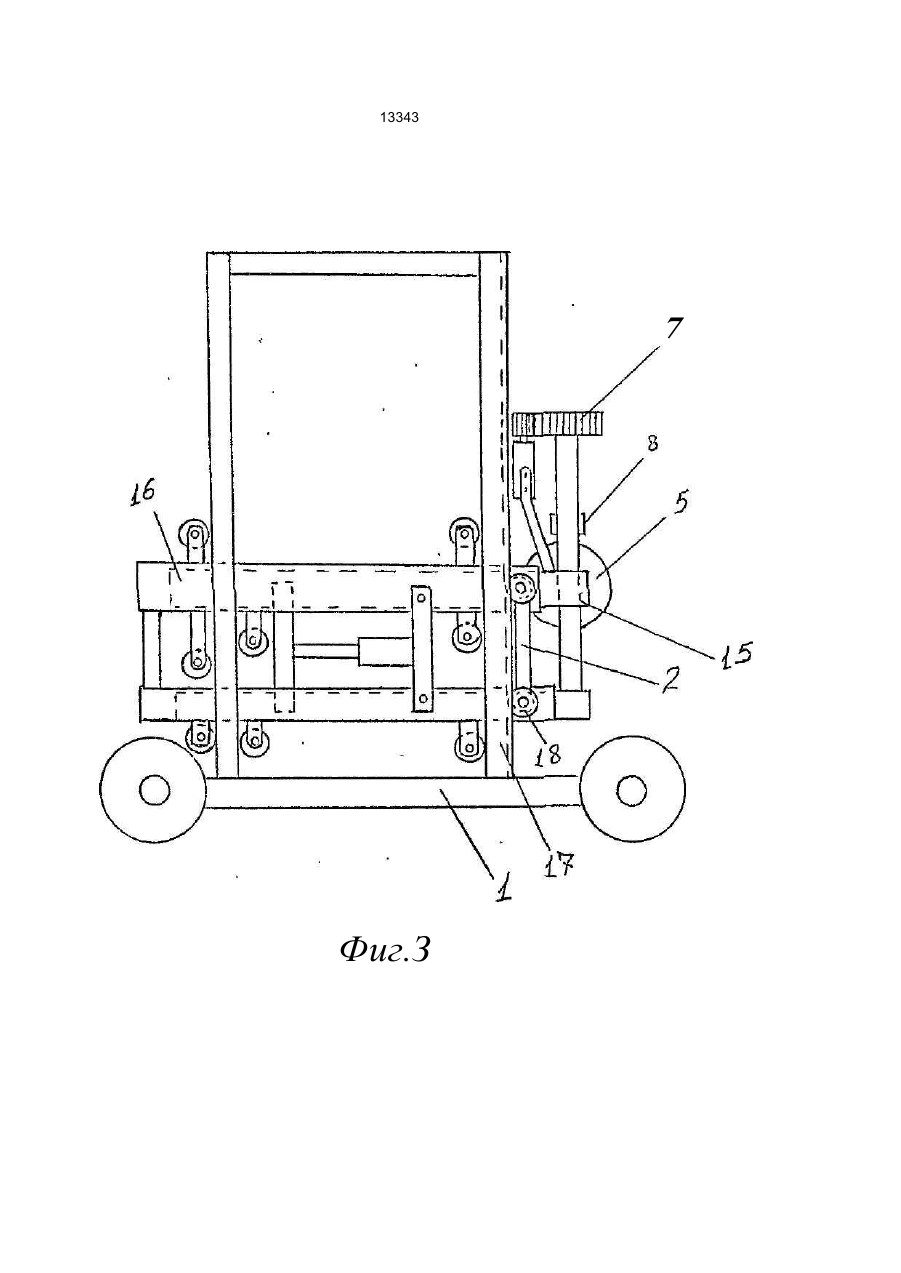

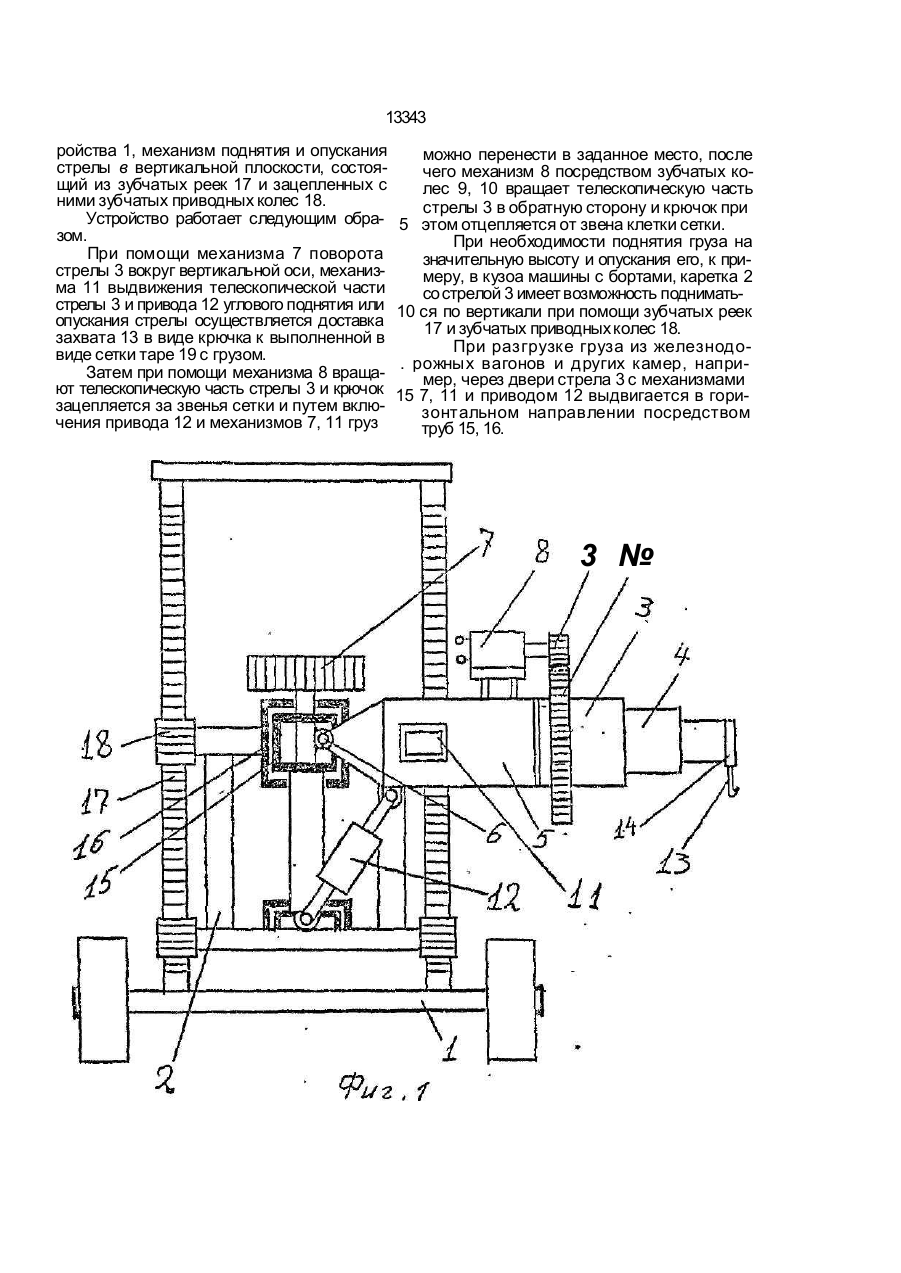

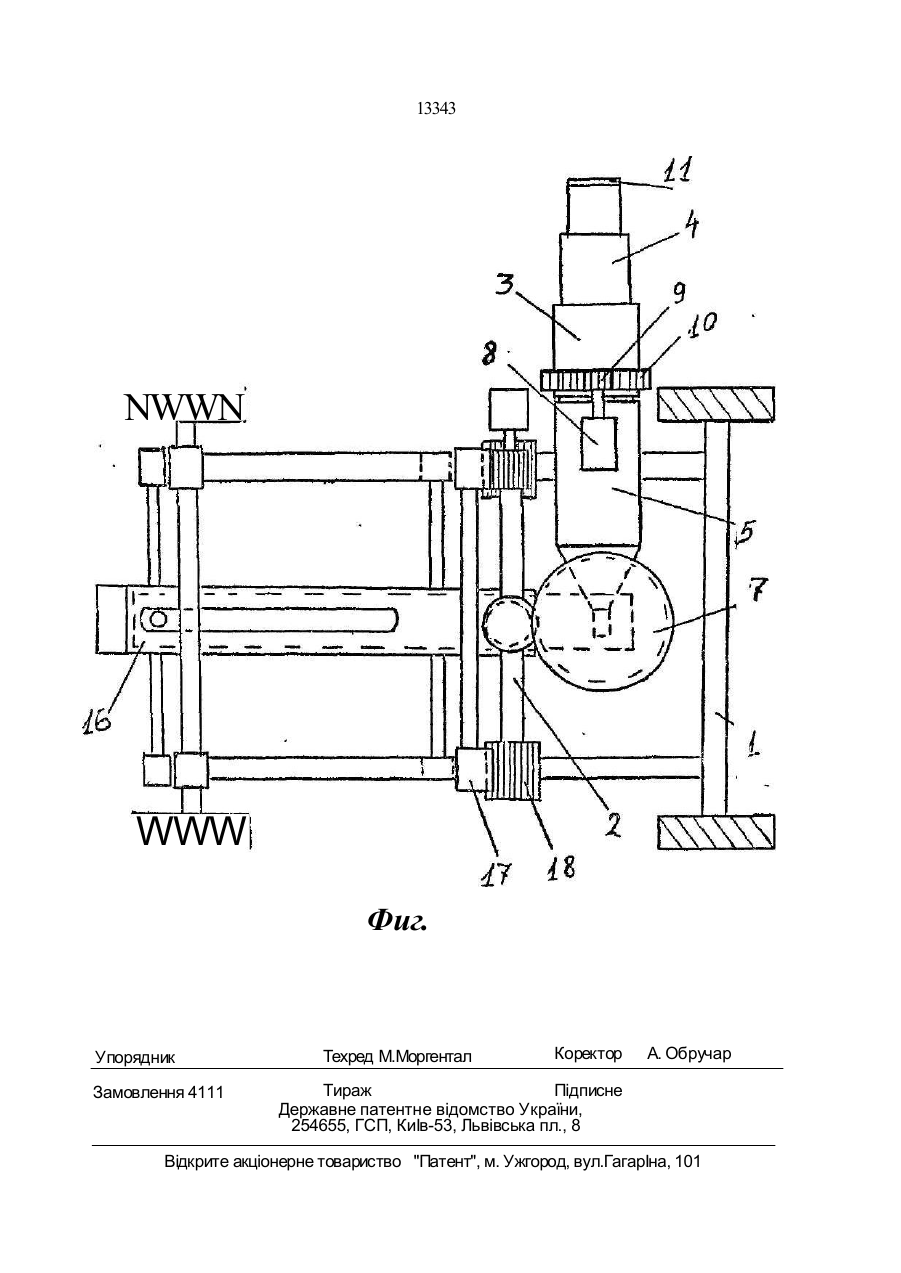

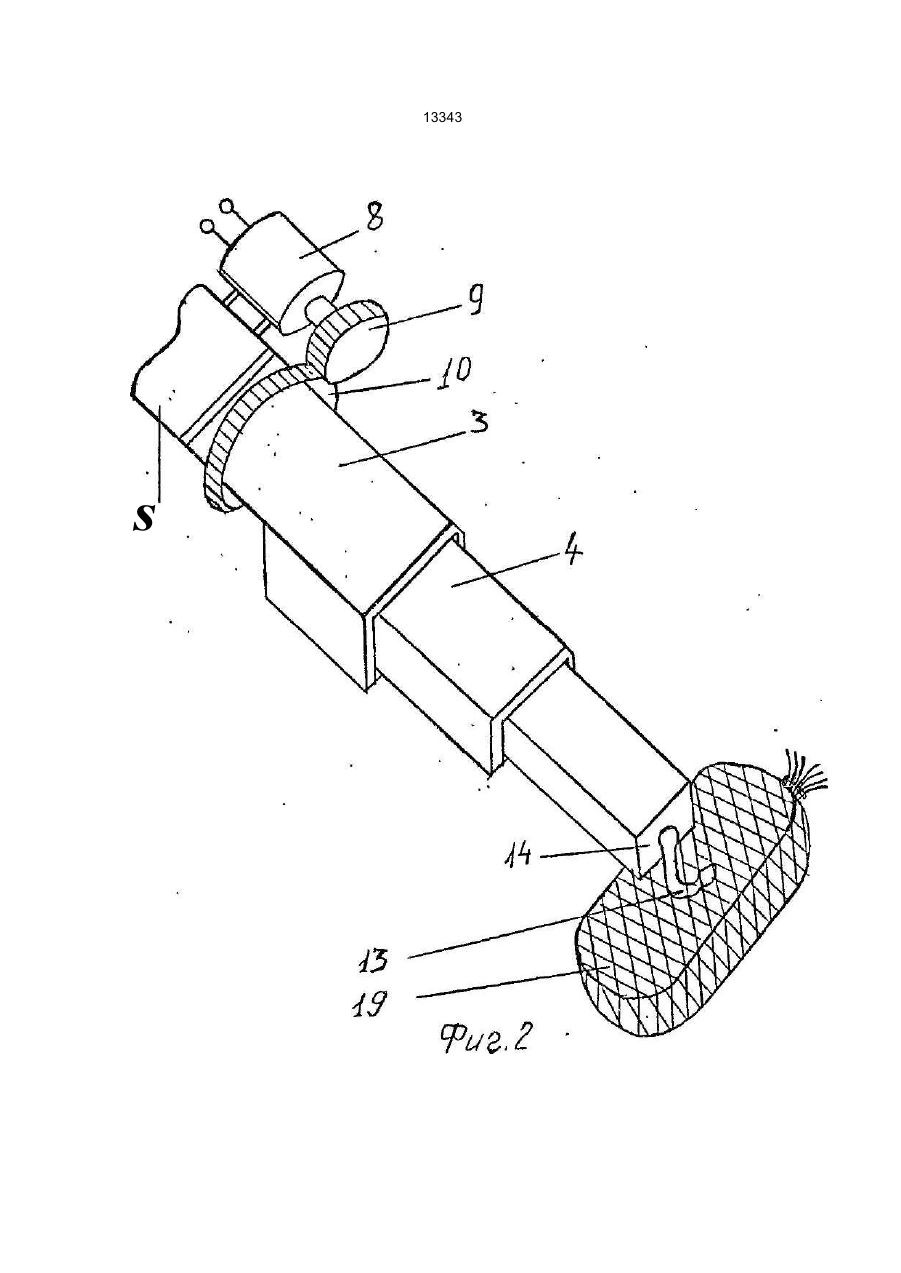

Устройство для погрузки размещенных в сетчатых мешках овощей и фруктов, содер жащее транспортное устройство, связанную с ним своей корневой частью стрелу, конце вая часть которой выполнена телескопиче ской и на конце ее крайнего выдвижного звена закреплен захват для сетчатых меш ков, о т л и ч а ю щ е е с я тем, что оно снабжено установленным на транспортном Изобретение относится к подъемнотранспортной технике. Цель изобретения - улучшение эксплуатационных характеристик устройства с грузом. На фиг.1 изображено устройство, вид спереди; на фиг.2 - стрела устройства с грузом; на фиг.З - устройство, вид сбоку; на фиг.4 - устройство, вид сверху. Устройство содержит подвижное основание 1, каретку 2, установленную на подвижном основании, стрелу 3, состоящую из телескопической части в виде квадратных труб 4, сочлененных скользяще с невращающейся частью 5, соединенной основанием со стрелой 3, прикрепленным кулачком 6 к механизму 7 поворота стрелы 3 вокруг вертикальной оси, связанному с кареткой 2, ме устройстве механизмом поворота стрелы вокруг вертикальной оси. который сочленен с кулачком, выполненным на хвосте корневой части стрелы, концевая телескопическая часть стрелы выполнена из прямоугольных труб, скользяще сочленена с корневой и установлена с возможностью вращения относительно корневой части вокруг продольной оси симметрии стрелы и снабжена приводом вращения с шестерней и зубчатым колесом, установленным с возможностью зацепления с последней на наружной части невыдвижной секции указанной концевой телескопической части, а упомянутый захват выполнен в виде укрепленного на торце крайнего выдвижного звена стрелы Г-образного крюка с заоваленным коническим концом. ханизм 8 вращения на заданный сектор телескопической части стрелы 3, в состав которого входит ведущее зубчатое колесо 9, находящееся в зацепление с ведомым зубчатым колесом 10, укрепленным на вращающейся части стрелы 3, механизм 11 выдвижения телескопической части стрелы 3, привод 12 поднятия и опускания стрелы 3, установленный на концевой части последней, захват 13, выполненный в виде Г-обраэного крючка с заоваленной конической головкой, закрепленного на торце 14 последнего звена телескопической части стрелы 3, привод выдвижения стрелы в горизонтальной плоскости, в состав которого входят квадратные труды 15, 16, установленные одна в другой, которые скользяще укреплены на каретке 2 транспортного уст С > со со О 13343 ройства 1, механизм поднятия и опускания стрелы в вертикальной плоскости, состоящий из зубчатых реек 17 и зацепленных с ними зубчатых приводных колес 18. Устройство работает следующим образом. При помощи механизма 7 поворота стрелы 3 вокруг вертикальной оси, механизма 11 выдвижения телескопической части стрелы 3 и привода 12 углового поднятия или опускания стрелы осуществляется доставка захвата 13 в виде крючка к выполненной в виде сетки таре 19 с грузом. Затем при помощи механизма 8 вращают телескопическую часть стрелы 3 и крючок зацепляется за звенья сетки и путем включения привода 12 и механизмов 7, 11 груз можно перенести в заданное место, после чего механизм 8 посредством зубчатых колес 9, 10 вращает телескопическую часть стрелы 3 в обратную сторону и крючок при 5 этом отцепляется от звена клетки сетки. При необходимости поднятия груза на значительную высоту и опускания его, к примеру, в кузоа машины с бортами, каретка 2 со стрелой 3 имеет возможность поднимать10 ся по вертикали при помощи зубчатых реек 17 и зубчатых приводных колес 18. При разгрузке груза из железнодо. рожных вагонов и других камер, например, через двери стрела 3 с механизмами 15 7, 11 и приводом 12 выдвигается в горизонтальном направлении посредством труб 15, 16. 3 № 13343 s 13343 7 Фиг.З 13343 NWWN WWW Фиг. Упорядник Замовлення 4111 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиІв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
