Прилад для визначення показників стану і корекції патологічної стопи

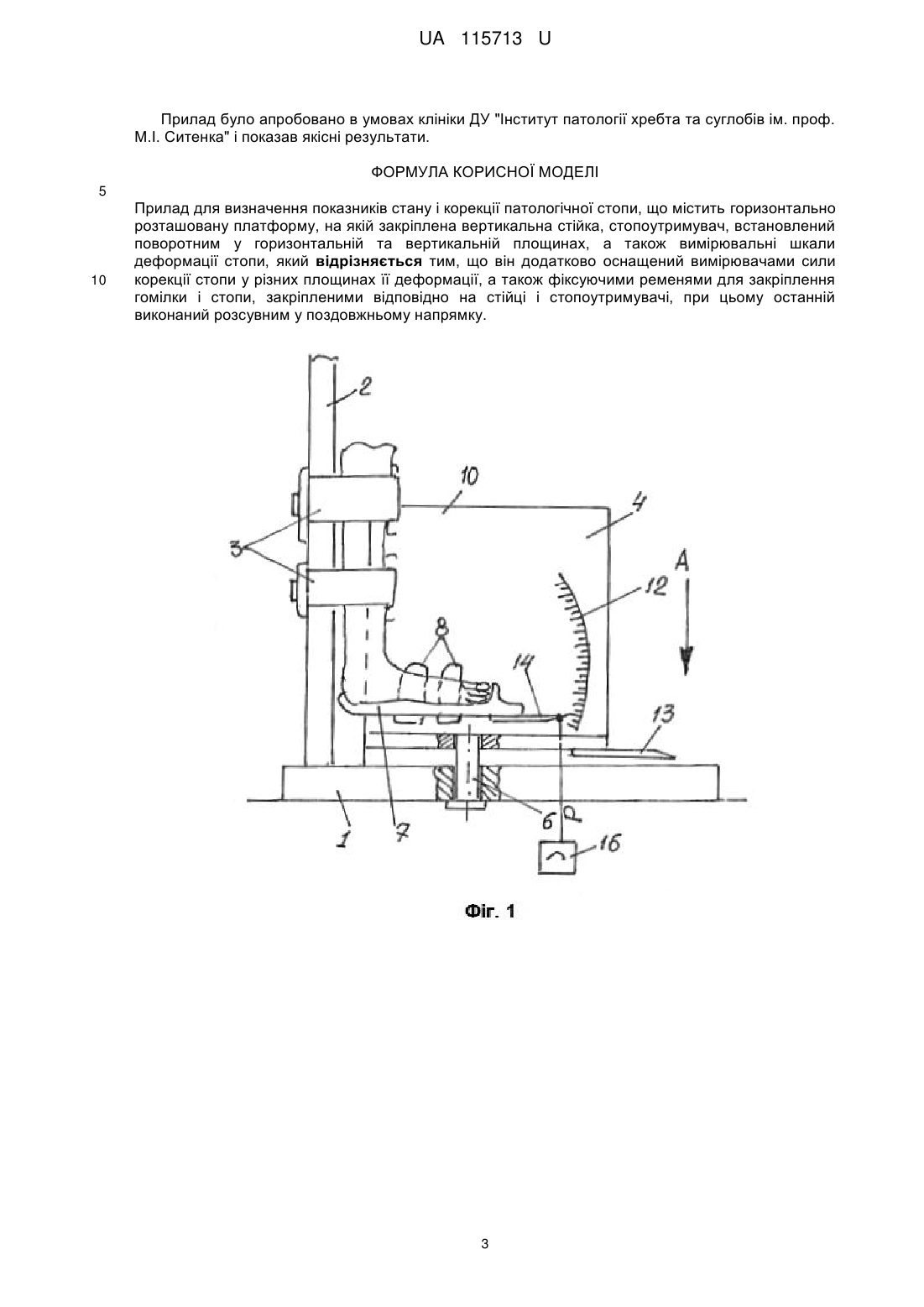

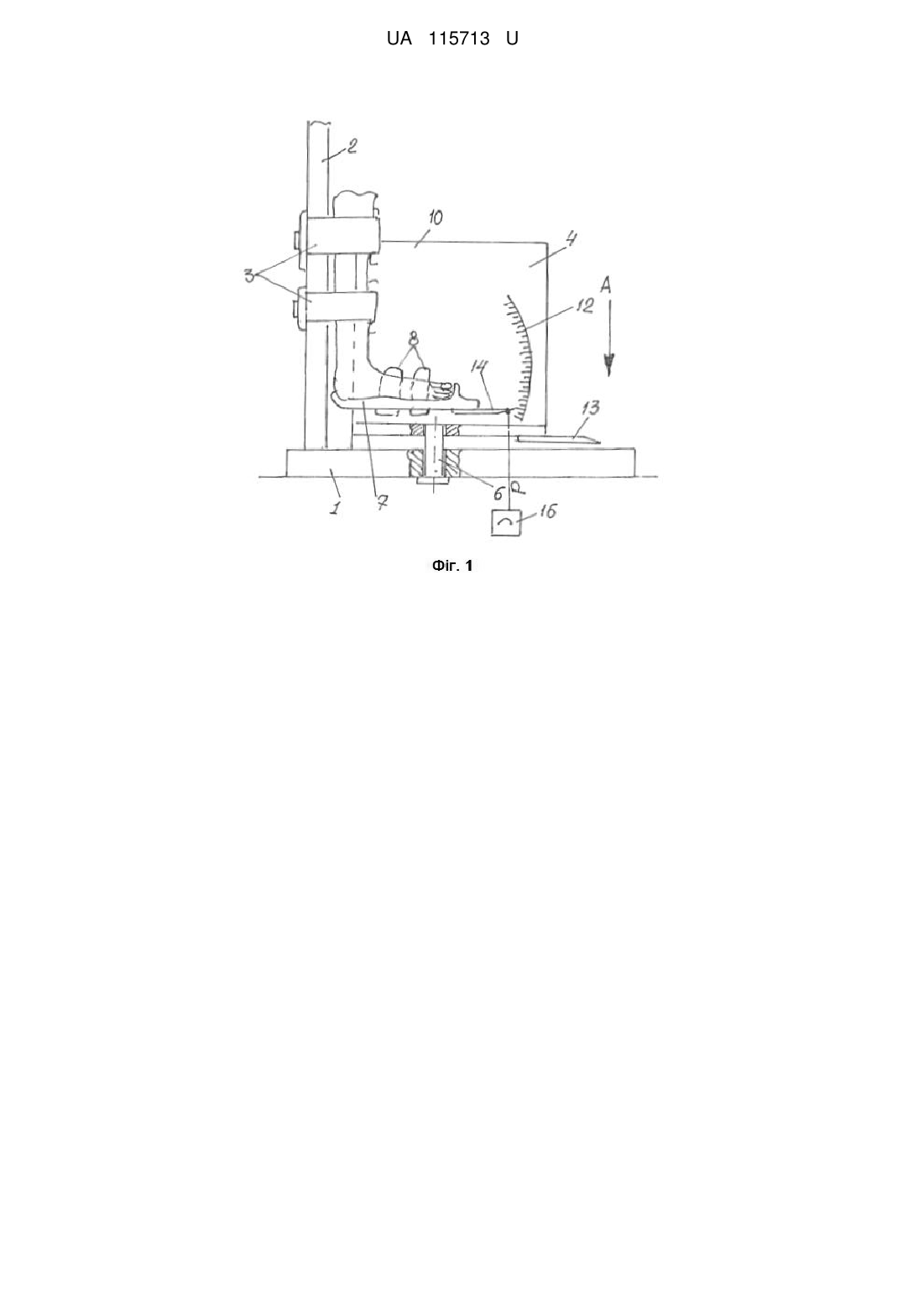

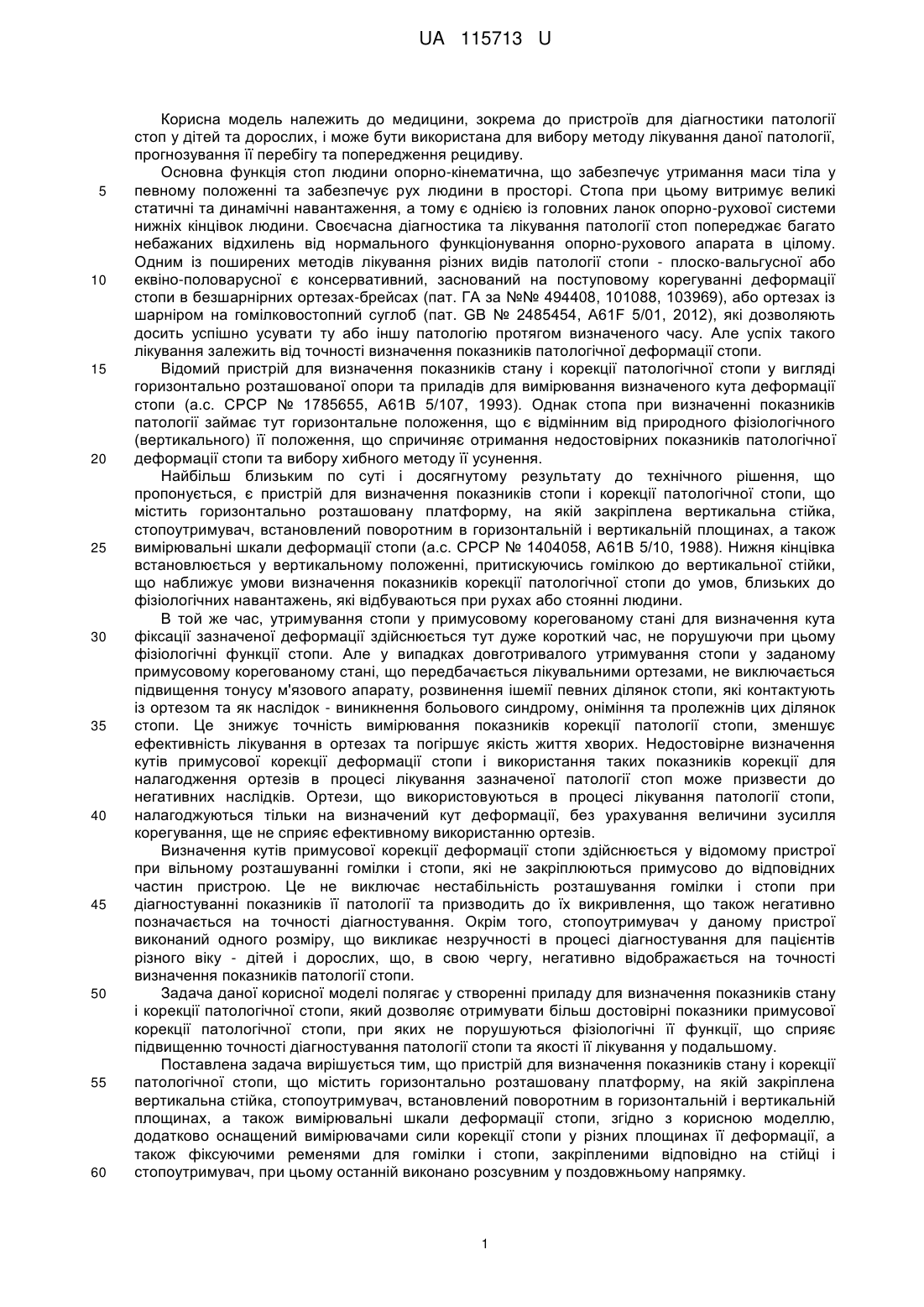

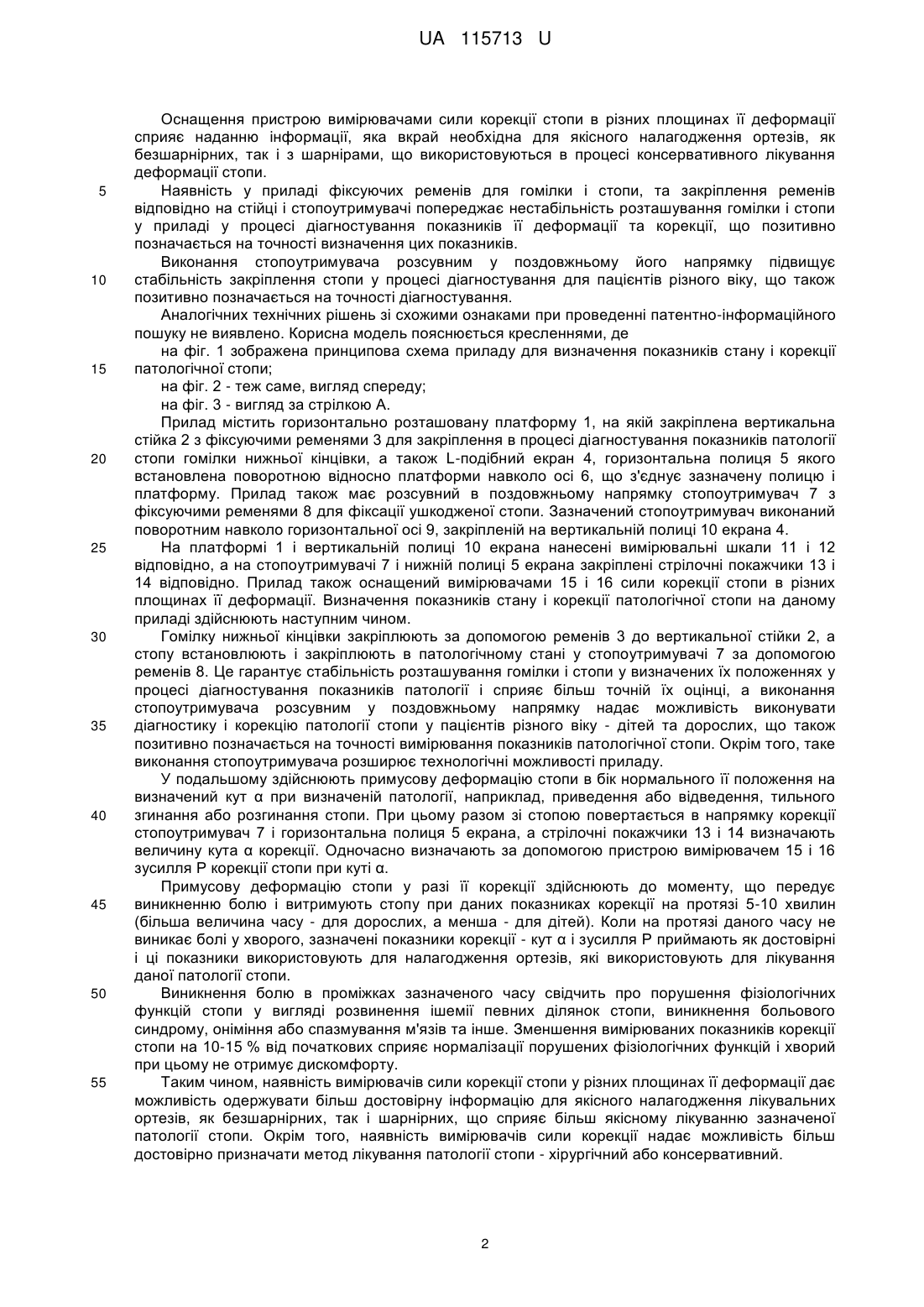

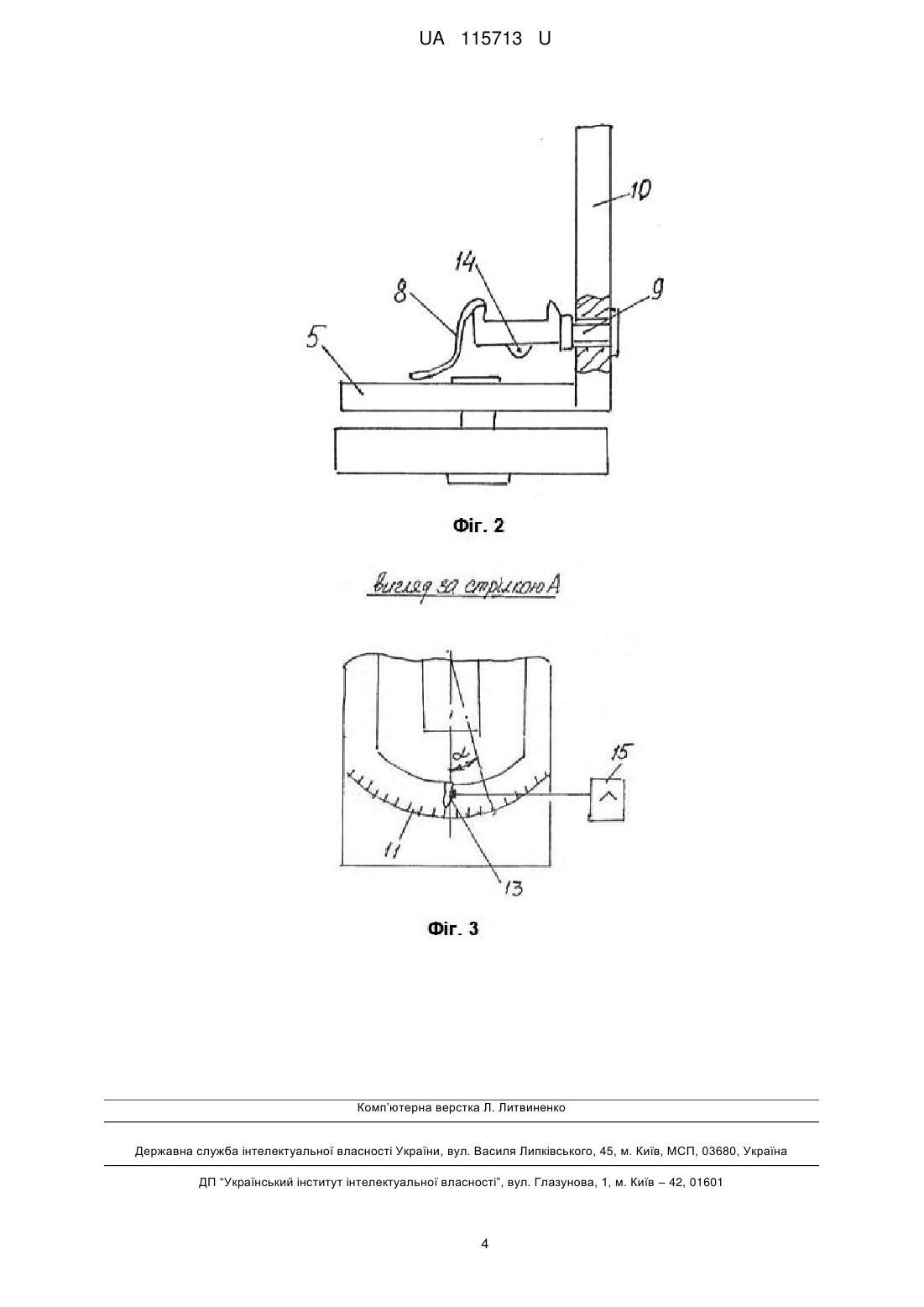

Реферат: Прилад для визначення показників стану і корекції патологічної стопи містить горизонтально розташовану платформу, на якій закріплена вертикальна стійка, стопоутримувач, встановлений поворотним у горизонтальній та вертикальній площинах, а також вимірювальні шкали деформації стопи. Він додатково оснащений вимірювачами сили корекції стопи у різних площинах її деформації, а також фіксуючими ременями для закріплення гомілки і стопи, закріпленими відповідно на стійці і стопоутримувачі, при цьому останній виконаний розсувним у поздовжньому напрямку. UA 115713 U (54) ПРИЛАД ДЛЯ ВИЗНАЧЕННЯ ПОКАЗНИКІВ СТАНУ І КОРЕКЦІЇ ПАТОЛОГІЧНОЇ СТОПИ UA 115713 U UA 115713 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до пристроїв для діагностики патології стоп у дітей та дорослих, і може бути використана для вибору методу лікування даної патології, прогнозування її перебігу та попередження рецидиву. Основна функція стоп людини опорно-кінематична, що забезпечує утримання маси тіла у певному положенні та забезпечує рух людини в просторі. Стопа при цьому витримує великі статичні та динамічні навантаження, а тому є однією із головних ланок опорно-рухової системи нижніх кінцівок людини. Своєчасна діагностика та лікування патології стоп попереджає багато небажаних відхилень від нормального функціонування опорно-рухового апарата в цілому. Одним із поширених методів лікування різних видів патології стопи - плоско-вальгусної або еквіно-половарусної є консервативний, заснований на поступовому корегуванні деформації стопи в безшарнірних ортезах-брейсах (пат. ГА за №№ 494408, 101088, 103969), або ортезах із шарніром на гомілковостопний суглоб (пат. GB № 2485454, A61F 5/01, 2012), які дозволяють досить успішно усувати ту або іншу патологію протягом визначеного часу. Але успіх такого лікування залежить від точності визначення показників патологічної деформації стопи. Відомий пристрій для визначення показників стану і корекції патологічної стопи у вигляді горизонтально розташованої опори та приладів для вимірювання визначеного кута деформації стопи (а.с. СРСР № 1785655, А61В 5/107, 1993). Однак стопа при визначенні показників патології займає тут горизонтальне положення, що є відмінним від природного фізіологічного (вертикального) її положення, що спричиняє отримання недостовірних показників патологічної деформації стопи та вибору хибного методу її усунення. Найбільш близьким по суті і досягнутому результату до технічного рішення, що пропонується, є пристрій для визначення показників стопи і корекції патологічної стопи, що містить горизонтально розташовану платформу, на якій закріплена вертикальна стійка, стопоутримувач, встановлений поворотним в горизонтальній і вертикальній площинах, а також вимірювальні шкали деформації стопи (а.с. СРСР № 1404058, А61В 5/10, 1988). Нижня кінцівка встановлюється у вертикальному положенні, притискуючись гомілкою до вертикальної стійки, що наближує умови визначення показників корекції патологічної стопи до умов, близьких до фізіологічних навантажень, які відбуваються при рухах або стоянні людини. В той же час, утримування стопи у примусовому корегованому стані для визначення кута фіксації зазначеної деформації здійснюється тут дуже короткий час, не порушуючи при цьому фізіологічні функції стопи. Але у випадках довготривалого утримування стопи у заданому примусовому корегованому стані, що передбачається лікувальними ортезами, не виключається підвищення тонусу м'язового апарату, розвинення ішемії певних ділянок стопи, які контактують із ортезом та як наслідок - виникнення больового синдрому, оніміння та пролежнів цих ділянок стопи. Це знижує точність вимірювання показників корекції патології стопи, зменшує ефективність лікування в ортезах та погіршує якість життя хворих. Недостовірне визначення кутів примусової корекції деформації стопи і використання таких показників корекції для налагодження ортезів в процесі лікування зазначеної патології стоп може призвести до негативних наслідків. Ортези, що використовуються в процесі лікування патології стопи, налагоджуються тільки на визначений кут деформації, без урахування величини зусилля корегування, ще не сприяє ефективному використанню ортезів. Визначення кутів примусової корекції деформації стопи здійснюється у відомому пристрої при вільному розташуванні гомілки і стопи, які не закріплюються примусово до відповідних частин пристрою. Це не виключає нестабільність розташування гомілки і стопи при діагностуванні показників її патології та призводить до їх викривлення, що також негативно позначається на точності діагностування. Окрім того, стопоутримувач у даному пристрої виконаний одного розміру, що викликає незручності в процесі діагностування для пацієнтів різного віку - дітей і дорослих, що, в свою чергу, негативно відображається на точності визначення показників патології стопи. Задача даної корисної моделі полягає у створенні приладу для визначення показників стану і корекції патологічної стопи, який дозволяє отримувати більш достовірні показники примусової корекції патологічної стопи, при яких не порушуються фізіологічні її функції, що сприяє підвищенню точності діагностування патології стопи та якості її лікування у подальшому. Поставлена задача вирішується тим, що пристрій для визначення показників стану і корекції патологічної стопи, що містить горизонтально розташовану платформу, на якій закріплена вертикальна стійка, стопоутримувач, встановлений поворотним в горизонтальній і вертикальній площинах, а також вимірювальні шкали деформації стопи, згідно з корисною моделлю, додатково оснащений вимірювачами сили корекції стопи у різних площинах її деформації, а також фіксуючими ременями для гомілки і стопи, закріпленими відповідно на стійці і стопоутримувач, при цьому останній виконано розсувним у поздовжньому напрямку. 1 UA 115713 U 5 10 15 20 25 30 35 40 45 50 55 Оснащення пристрою вимірювачами сили корекції стопи в різних площинах її деформації сприяє наданню інформації, яка вкрай необхідна для якісного налагодження ортезів, як безшарнірних, так і з шарнірами, що використовуються в процесі консервативного лікування деформації стопи. Наявність у приладі фіксуючих ременів для гомілки і стопи, та закріплення ременів відповідно на стійці і стопоутримувачі попереджає нестабільність розташування гомілки і стопи у приладі у процесі діагностування показників її деформації та корекції, що позитивно позначається на точності визначення цих показників. Виконання стопоутримувача розсувним у поздовжньому його напрямку підвищує стабільність закріплення стопи у процесі діагностування для пацієнтів різного віку, що також позитивно позначається на точності діагностування. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Корисна модель пояснюється кресленнями, де на фіг. 1 зображена принципова схема приладу для визначення показників стану і корекції патологічної стопи; на фіг. 2 - теж саме, вигляд спереду; на фіг. 3 - вигляд за стрілкою А. Прилад містить горизонтально розташовану платформу 1, на якій закріплена вертикальна стійка 2 з фіксуючими ременями 3 для закріплення в процесі діагностування показників патології стопи гомілки нижньої кінцівки, а також L-подібний екран 4, горизонтальна полиця 5 якого встановлена поворотною відносно платформи навколо осі 6, що з'єднує зазначену полицю і платформу. Прилад також має розсувний в поздовжньому напрямку стопоутримувач 7 з фіксуючими ременями 8 для фіксації ушкодженої стопи. Зазначений стопоутримувач виконаний поворотним навколо горизонтальної осі 9, закріпленій на вертикальній полиці 10 екрана 4. На платформі 1 і вертикальній полиці 10 екрана нанесені вимірювальні шкали 11 і 12 відповідно, а на стопоутримувачі 7 і нижній полиці 5 екрана закріплені стрілочні покажчики 13 і 14 відповідно. Прилад також оснащений вимірювачами 15 і 16 сили корекції стопи в різних площинах її деформації. Визначення показників стану і корекції патологічної стопи на даному приладі здійснюють наступним чином. Гомілку нижньої кінцівки закріплюють за допомогою ременів 3 до вертикальної стійки 2, а стопу встановлюють і закріплюють в патологічному стані у стопоутримувачі 7 за допомогою ременів 8. Це гарантує стабільність розташування гомілки і стопи у визначених їх положеннях у процесі діагностування показників патології і сприяє більш точній їх оцінці, а виконання стопоутримувача розсувним у поздовжньому напрямку надає можливість виконувати діагностику і корекцію патології стопи у пацієнтів різного віку - дітей та дорослих, що також позитивно позначається на точності вимірювання показників патологічної стопи. Окрім того, таке виконання стопоутримувача розширює технологічні можливості приладу. У подальшому здійснюють примусову деформацію стопи в бік нормального її положення на визначений кут α при визначеній патології, наприклад, приведення або відведення, тильного згинання або розгинання стопи. При цьому разом зі стопою повертається в напрямку корекції стопоутримувач 7 і горизонтальна полиця 5 екрана, а стрілочні покажчики 13 і 14 визначають величину кута α корекції. Одночасно визначають за допомогою пристрою вимірювачем 15 і 16 зусилля Р корекції стопи при куті α. Примусову деформацію стопи у разі її корекції здійснюють до моменту, що передує виникненню болю і витримують стопу при даних показниках корекції на протязі 5-10 хвилин (більша величина часу - для дорослих, а менша - для дітей). Коли на протязі даного часу не виникає болі у хворого, зазначені показники корекції - кут α і зусилля Р приймають як достовірні і ці показники використовують для налагодження ортезів, які використовують для лікування даної патології стопи. Виникнення болю в проміжках зазначеного часу свідчить про порушення фізіологічних функцій стопи у вигляді розвинення ішемії певних ділянок стопи, виникнення больового синдрому, оніміння або спазмування м'язів та інше. Зменшення вимірюваних показників корекції стопи на 10-15 % від початкових сприяє нормалізації порушених фізіологічних функцій і хворий при цьому не отримує дискомфорту. Таким чином, наявність вимірювачів сили корекції стопи у різних площинах її деформації дає можливість одержувати більш достовірну інформацію для якісного налагодження лікувальних ортезів, як безшарнірних, так і шарнірних, що сприяє більш якісному лікуванню зазначеної патології стопи. Окрім того, наявність вимірювачів сили корекції надає можливість більш достовірно призначати метод лікування патології стопи - хірургічний або консервативний. 2 UA 115713 U Прилад було апробовано в умовах клініки ДУ "Інститут патології хребта та суглобів ім. проф. М.І. Ситенка" і показав якісні результати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Прилад для визначення показників стану і корекції патологічної стопи, що містить горизонтально розташовану платформу, на якій закріплена вертикальна стійка, стопоутримувач, встановлений поворотним у горизонтальній та вертикальній площинах, а також вимірювальні шкали деформації стопи, який відрізняється тим, що він додатково оснащений вимірювачами сили корекції стопи у різних площинах її деформації, а також фіксуючими ременями для закріплення гомілки і стопи, закріпленими відповідно на стійці і стопоутримувачі, при цьому останній виконаний розсувним у поздовжньому напрямку. 3 UA 115713 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
