Електромагнітний патрон для закріплення свердла

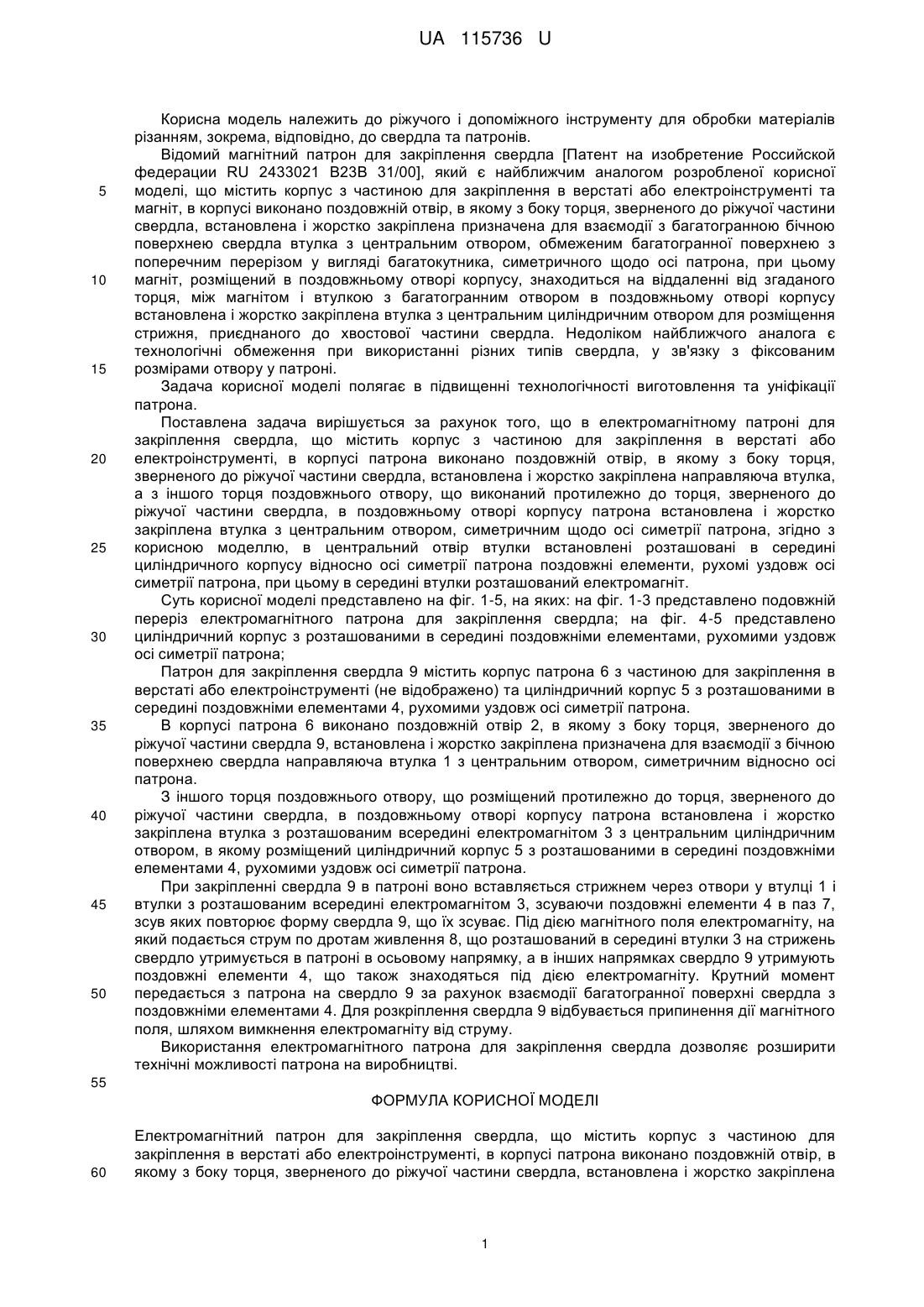

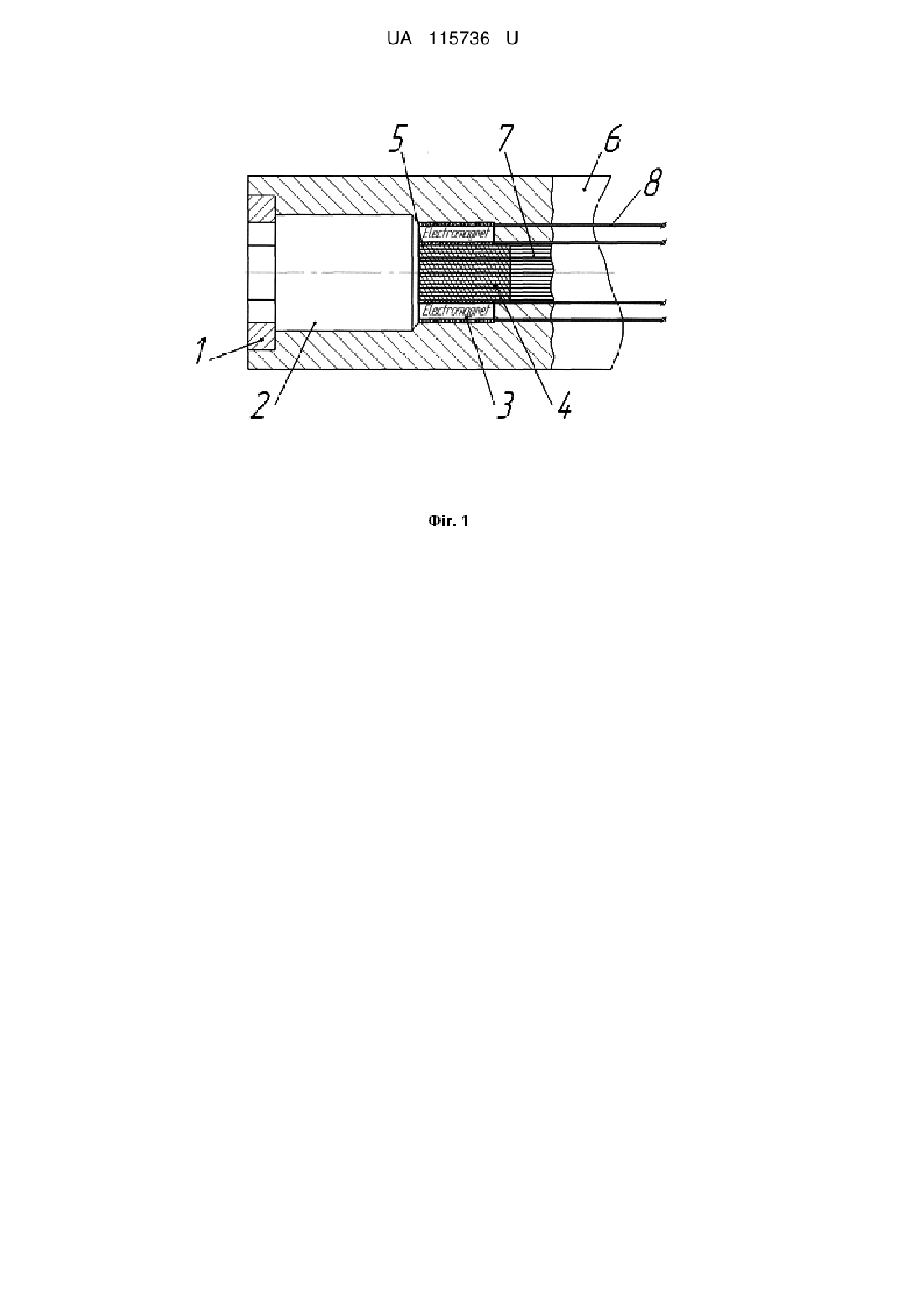

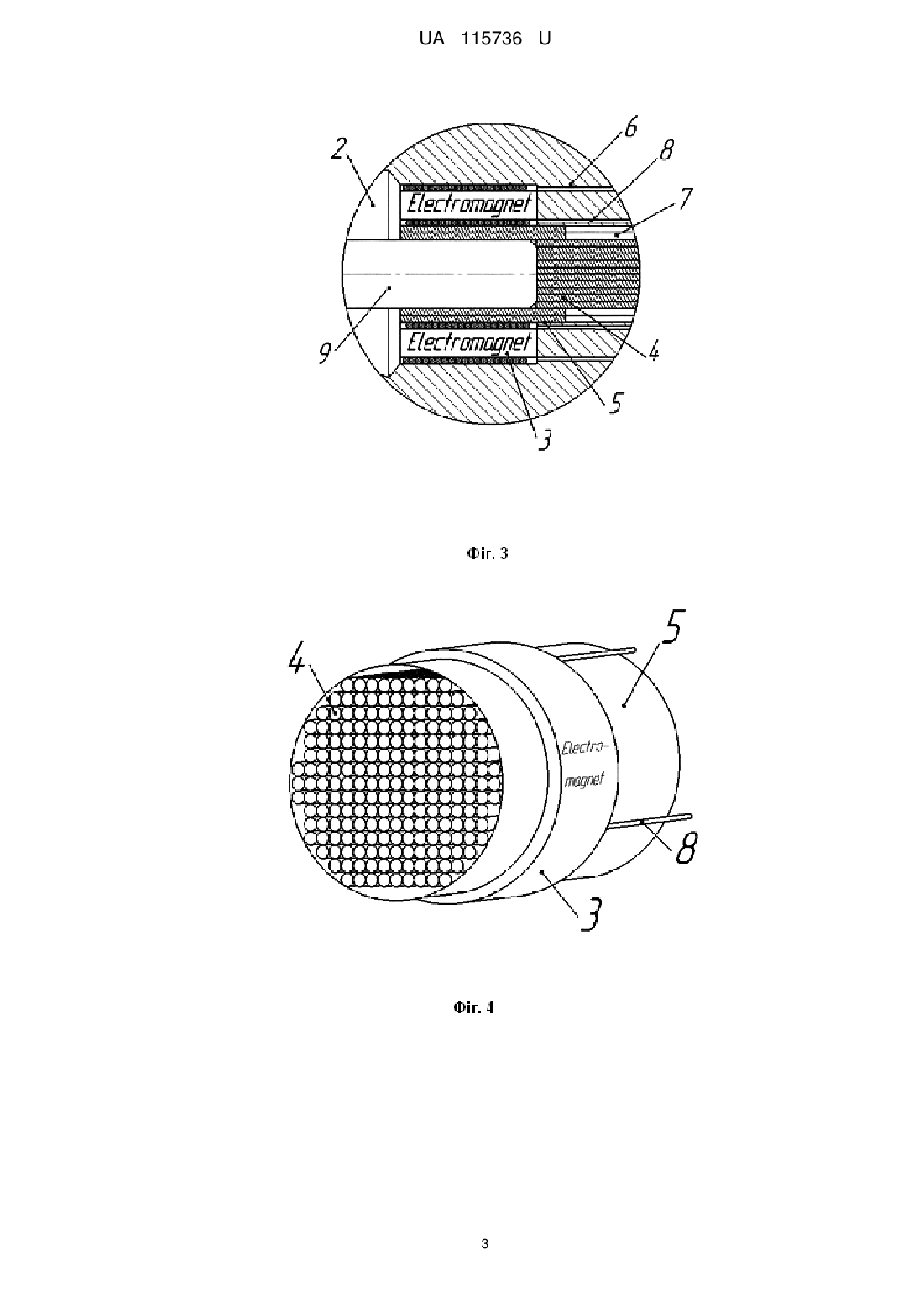

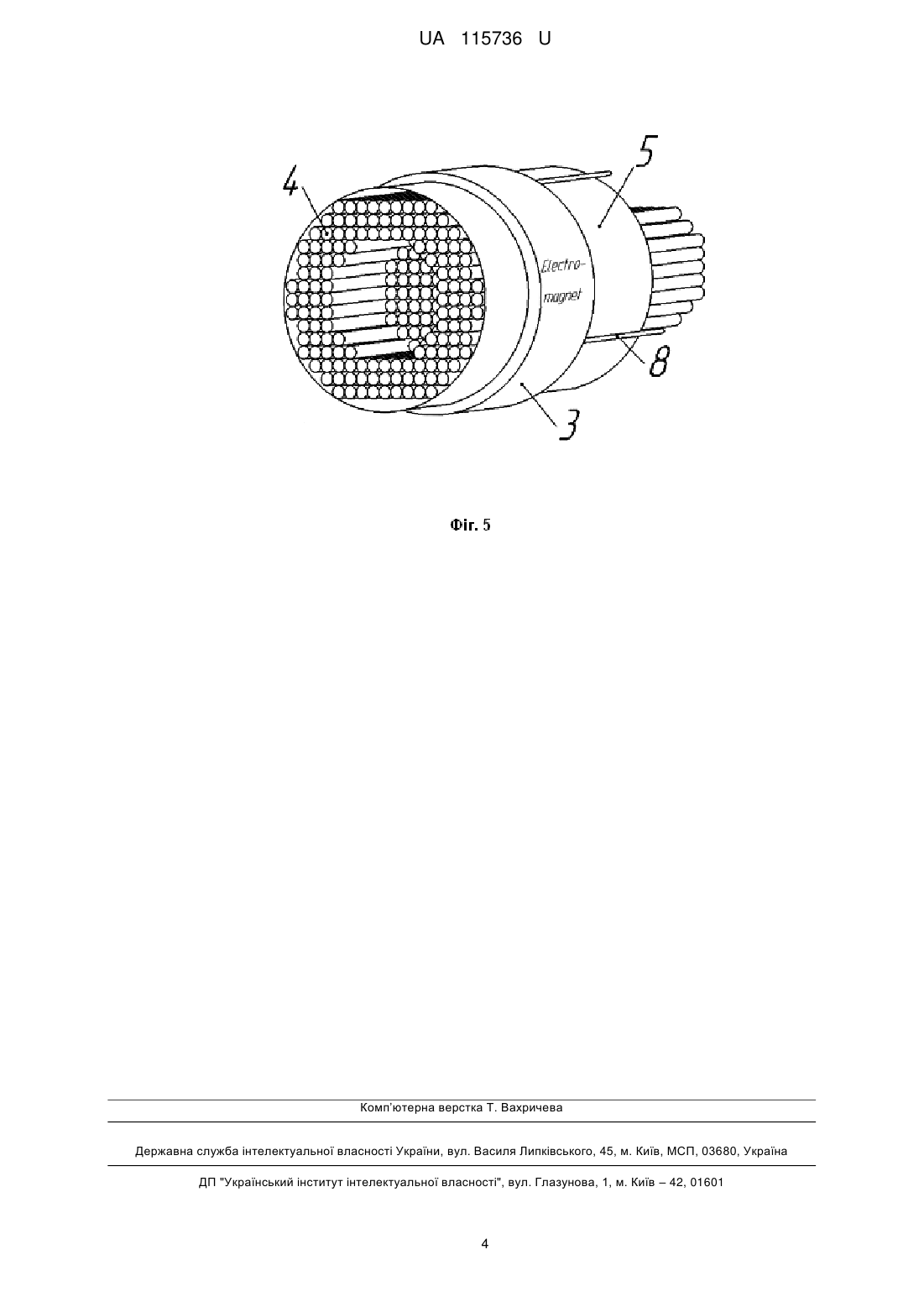

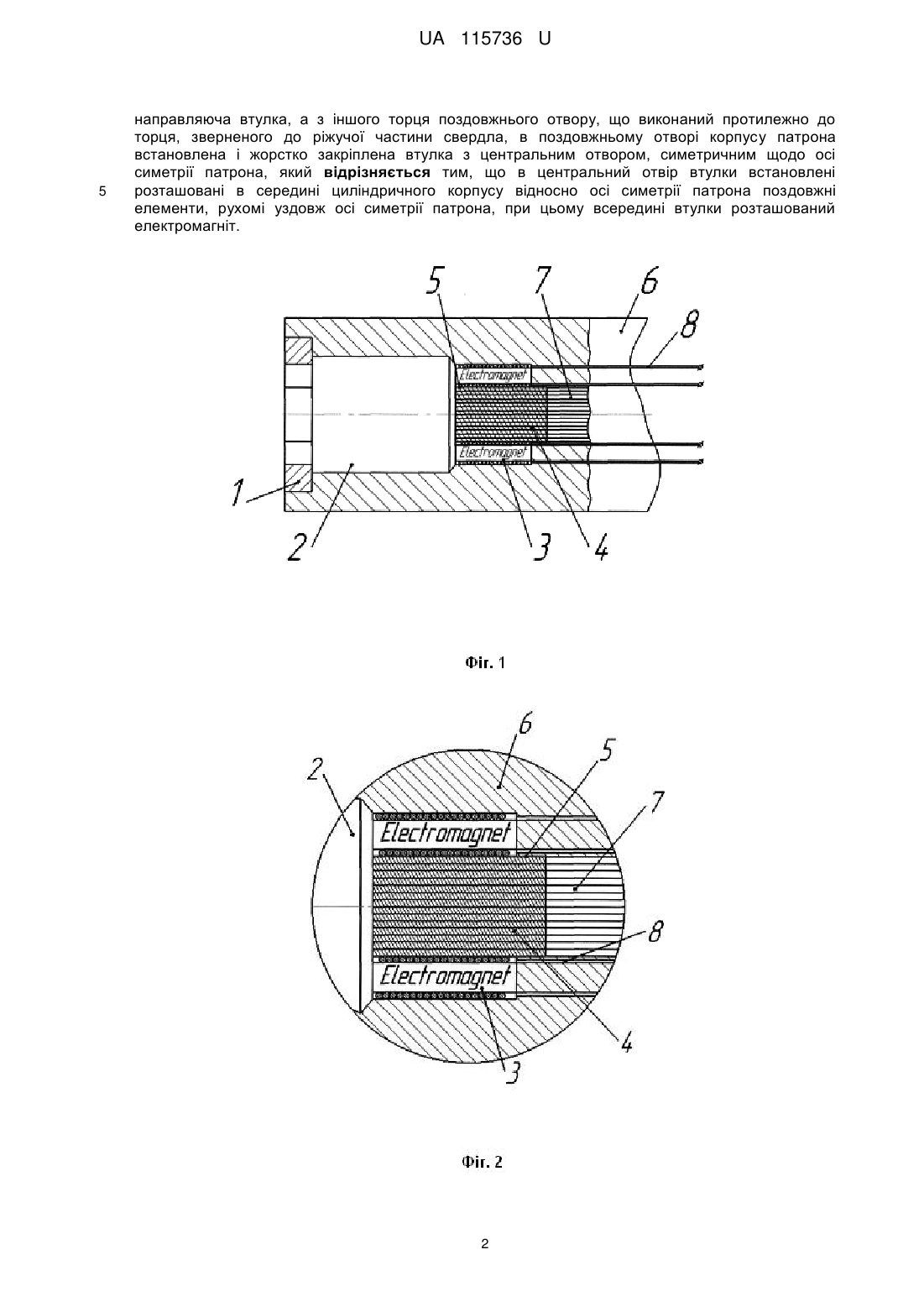

Реферат: Електромагнітний патрон для закріплення свердла містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена направляюча втулка, а з іншого торця поздовжнього отвору, що виконаний протилежно до торця, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетричним щодо осі симетрії патрона. В центральний отвір втулки встановлені розташовані в середині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому всередині втулки розташований електромагніт. UA 115736 U (54) ЕЛЕКТРОМАГНІТНИЙ ПАТРОН ДЛЯ ЗАКРІПЛЕННЯ СВЕРДЛА UA 115736 U UA 115736 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до ріжучого і допоміжного інструменту для обробки матеріалів різанням, зокрема, відповідно, до свердла та патронів. Відомий магнітний патрон для закріплення свердла [Патент на изобретение Российской федерации RU 2433021 В23В 31/00], який є найближчим аналогом розробленої корисної моделі, що містить корпус з частиною для закріплення в верстаті або електроінструменті та магніт, в корпусі виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена призначена для взаємодії з багатогранною бічною поверхнею свердла втулка з центральним отвором, обмеженим багатогранної поверхнею з поперечним перерізом у вигляді багатокутника, симетричного щодо осі патрона, при цьому магніт, розміщений в поздовжньому отворі корпусу, знаходиться на віддаленні від згаданого торця, між магнітом і втулкою з багатогранним отвором в поздовжньому отворі корпусу встановлена і жорстко закріплена втулка з центральним циліндричним отвором для розміщення стрижня, приєднаного до хвостової частини свердла. Недоліком найближчого аналога є технологічні обмеження при використанні різних типів свердла, у зв'язку з фіксованим розмірами отвору у патроні. Задача корисної моделі полягає в підвищенні технологічності виготовлення та уніфікації патрона. Поставлена задача вирішується за рахунок того, що в електромагнітному патроні для закріплення свердла, що містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена направляюча втулка, а з іншого торця поздовжнього отвору, що виконаний протилежно до торця, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетричним щодо осі симетрії патрона, згідно з корисною моделлю, в центральний отвір втулки встановлені розташовані в середині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому в середині втулки розташований електромагніт. Суть корисної моделі представлено на фіг. 1-5, на яких: на фіг. 1-3 представлено подовжній переріз електромагнітного патрона для закріплення свердла; на фіг. 4-5 представлено циліндричний корпус з розташованими в середині поздовжніми елементами, рухомими уздовж осі симетрії патрона; Патрон для закріплення свердла 9 містить корпус патрона 6 з частиною для закріплення в верстаті або електроінструменті (не відображено) та циліндричний корпус 5 з розташованими в середині поздовжніми елементами 4, рухомими уздовж осі симетрії патрона. В корпусі патрона 6 виконано поздовжній отвір 2, в якому з боку торця, зверненого до ріжучої частини свердла 9, встановлена і жорстко закріплена призначена для взаємодії з бічною поверхнею свердла направляюча втулка 1 з центральним отвором, симетричним відносно осі патрона. З іншого торця поздовжнього отвору, що розміщений протилежно до торця, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з розташованим всередині електромагнітом 3 з центральним циліндричним отвором, в якому розміщений циліндричний корпус 5 з розташованими в середині поздовжніми елементами 4, рухомими уздовж осі симетрії патрона. При закріпленні свердла 9 в патроні воно вставляється стрижнем через отвори у втулці 1 і втулки з розташованим всередині електромагнітом 3, зсуваючи поздовжні елементи 4 в паз 7, зсув яких повторює форму свердла 9, що їх зсуває. Під дією магнітного поля електромагніту, на який подається струм по дротам живлення 8, що розташований в середині втулки 3 на стрижень свердло утримується в патроні в осьовому напрямку, а в інших напрямках свердло 9 утримують поздовжні елементи 4, що також знаходяться під дією електромагніту. Крутний момент передається з патрона на свердло 9 за рахунок взаємодії багатогранної поверхні свердла з поздовжніми елементами 4. Для розкріплення свердла 9 відбувається припинення дії магнітного поля, шляхом вимкнення електромагніту від струму. Використання електромагнітного патрона для закріплення свердла дозволяє розширити технічні можливості патрона на виробництві. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Електромагнітний патрон для закріплення свердла, що містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена 1 UA 115736 U 5 направляюча втулка, а з іншого торця поздовжнього отвору, що виконаний протилежно до торця, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетричним щодо осі симетрії патрона, який відрізняється тим, що в центральний отвір втулки встановлені розташовані в середині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому всередині втулки розташований електромагніт. 2 UA 115736 U 3 UA 115736 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
