Культиваторна секція

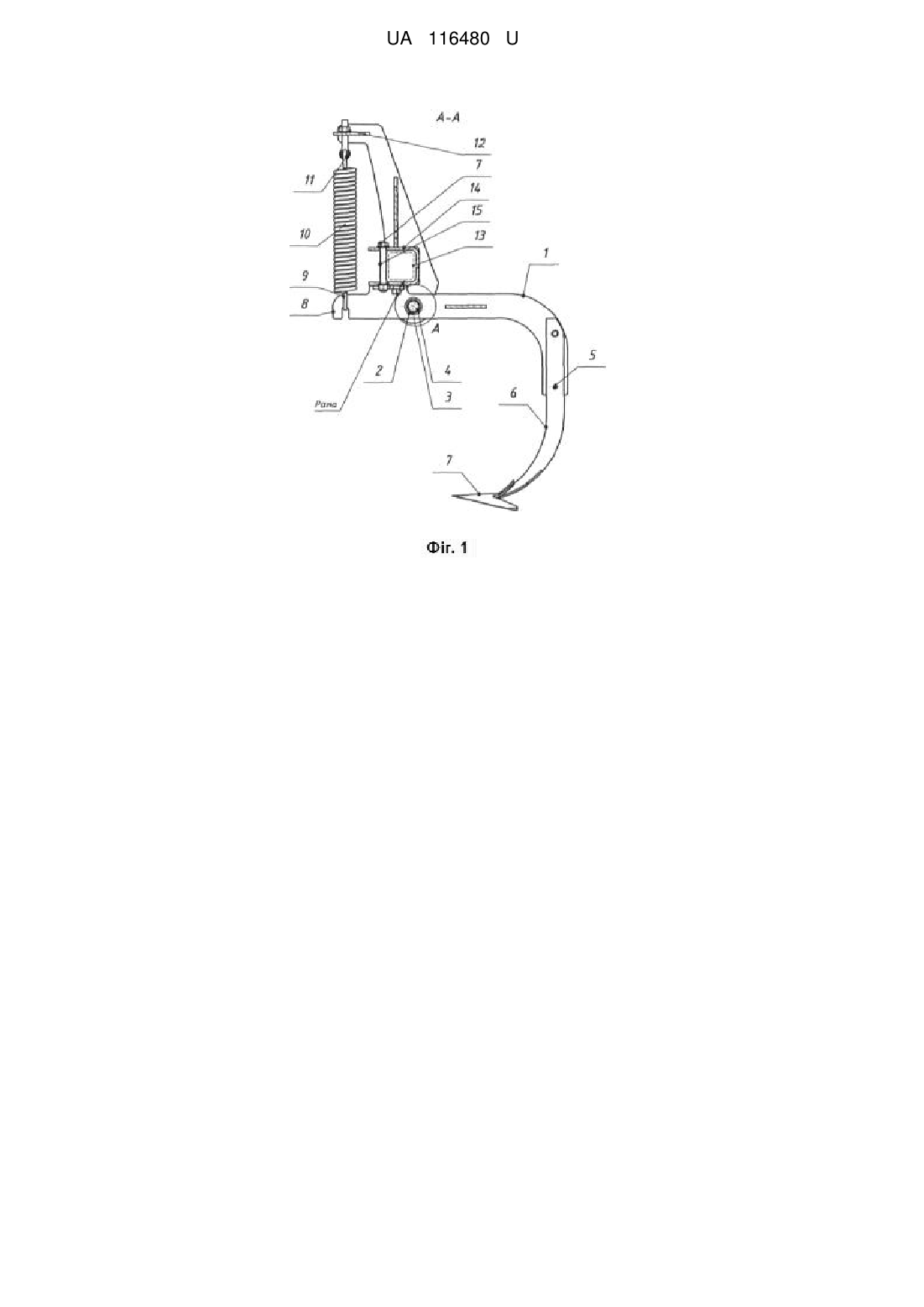

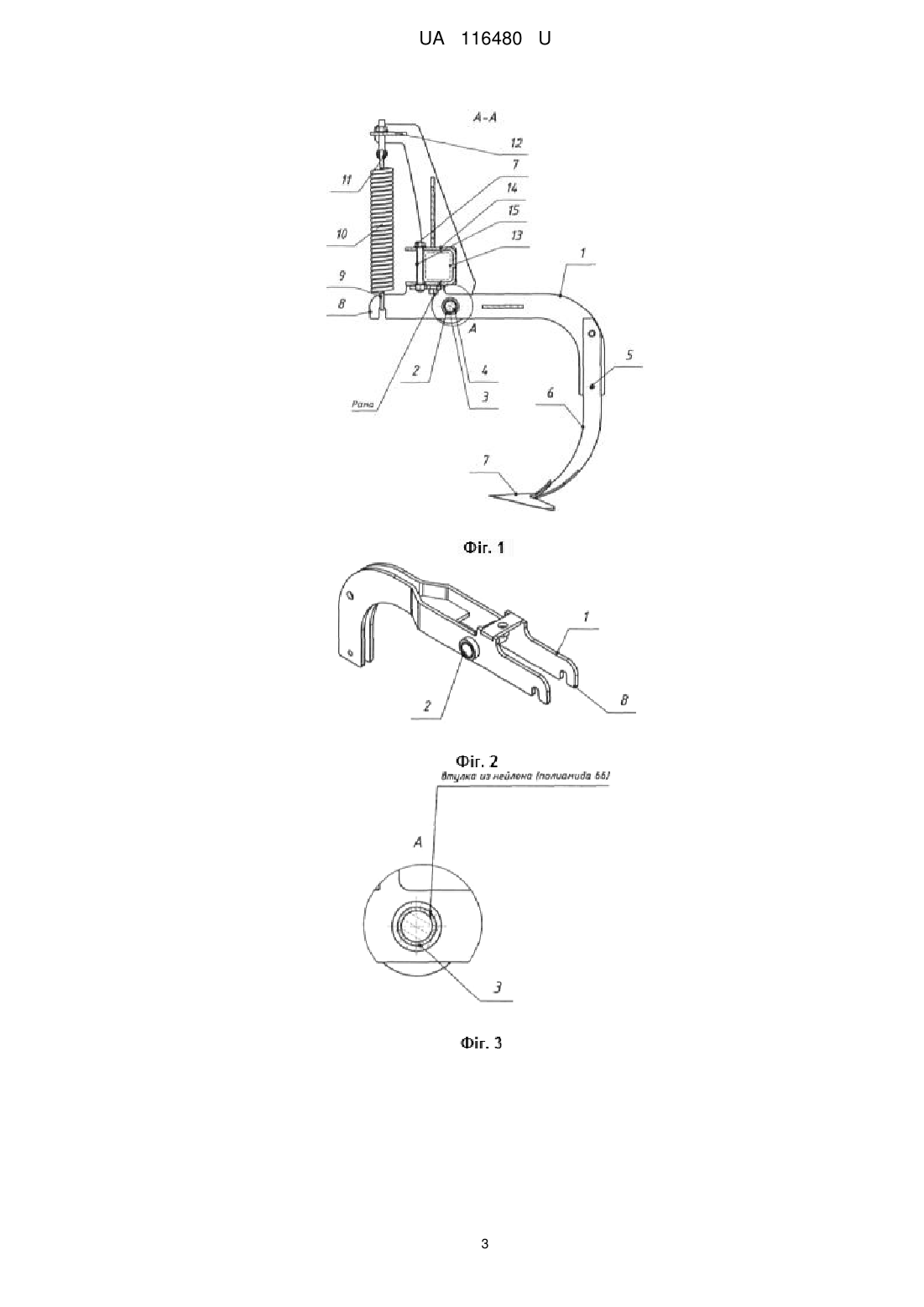

Реферат: Конструкція культиваторної секції містить брусовидний важіль жорстко з'єднаний з втулкою, установлений з можливістю коливання на нерухомій осі з приєднаною до важеля габаритною дуговидною стійкою незмінного перерізу, на одному кінці якої установлена культивуюча лапа, а інший під'єднано до тягової скоби, в двох напрямних якої встановлено пружини стискання з малою кількістю витків, заблоковані штабою, з опорною поверхнею у вигляді консолі на нижній з наявних двох жорстко закріплених на рамі горизонтальних площин та розміщеним розривним болтом між консольною площиною і стійкою. Між втулкою і нерухомою віссю встановлена додаткова втулка ковзання, важіль криволінійної форми виконано у вигляді просторової рамки, з одного кінця якого через зрізний болт кріпиться вигнута коротка стійка змінного перерізу культиваторної лапи, інший кінець важеля виконано у вигляді вилки з вирізами, до яких кріпляться нижні вушка пружин розтягання з великою кількістю витків, а верхні вушка під'єднано до консолей, жорстко закріплених на рамі двох вертикальних площин. UA 116480 U (12) UA 116480 U UA 116480 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь. На сучасному етапі виробництва культиваторів ставиться умова розширення їх технологічних можливостей, як для догляду за парами, так і для суцільного передпосівного обробітку ґрунту. При цьому культиватор має бути високоточним в утриманні глибини, надійним через необхідність використання в екстремально-короткі терміни та в умовах вмісту на полях включень. В разі виникнення поломок машина має бути сконструйована так, щоб заміна робочих органів була високотехнологічною і мінімально затратною. Відома конструкція культиваторної секції [1], яка містить брусовидний важіль, жорстко з'єднаний з втулкою, установлений з можливістю коливання на нерухомій осі з приєднаною до важеля габаритною дуговидною стійкою незмінного перерізу, на одному кінці якої встановлена культивуюча лапа, а інший під'єднано до тягової скоби, в двох напрямних якої встановлено пружини стискання з малою кількістю витків блоковані штабою з опорною поверхнею у вигляді консолі на одній з жорстко закріплених на рамі двох горизонтальних площин. При роботі культиваторна лапа заглиблюється в ґрунт, відокремлює і спушує його шар, а також взаємодіє з перешкодами. При цьому габаритна стійка сприймає на себе зусилля повздовжніх і поперечних коливань, малих, середніх та великих відхилень, які гасяться дуговидною формою стійки, пружинами та в рухомому з'єднанні у складі втулки і осі. Позитивом такої культиваторної секції є те, що вона забезпечує копіювання мікрорельєфу ґрунту в повздовжньому напрямку, дозволяє запобігати поломці при зіткненні з перешкодою. Недоліком такої культиваторної секції є низький ресурс роботи рухомого з'єднання втулки і осі, чутливість робочої глибини до зносу в означеному з'єднанні, високі вартість і трудомісткість заміни габаритної стійки, недостатня ефективність системи захисту дуговидної стійки від перешкод. В основу корисної моделі поставлена задача забезпечення збільшеного ресурсу роботи рухомого з'єднання втулки і осі, усунення впливу люфтів в рухомому з'єднанні та стабільність глибини ходу лапи, низьких трудомісткості і вартості заміни стійки, покращеного запобігання поломкам при наїзді робочого органу на перешкоду. Поставлена задача вирішується тим, що конструкція культиваторної секції, яка містить брусовидний важіль, жорстко з'єднаний з втулкою, установлений з можливістю коливання на нерухомій осі з приєднаною до важеля габаритною дуговидною стійкою незмінного перерізу, на одному кінці якої установлена культивуюча лапа, а інший під'єднано до тягової скоби, в двох напрямних якої встановлено пружини стискання з малою кількістю витків, заблоковані штабою, з опорною поверхнею у вигляді консолі на нижній з наявних двох жорстко закріплених на рамі горизонтальних площин та розміщеним розривним болтом між консольною площиною і стійкою, яка відрізняється тим, що між втулкою і нерухомою віссю встановлена додаткова втулка ковзання, важіль криволінійної форми виконано у вигляді просторової рамки, з одного кінця якого через зрізний болт кріпиться вигнута коротка стійка змінного перерізу культиваторної лапи, інший кінець важеля виконано у вигляді вилки з вирізами, до яких кріпляться нижні вушка пружин розтягання з великою кількістю витків, а верхні вушка під'єднано до консолей жорстко закріплених на рамі двох вертикальних площин. Згідно з корисною моделлю, додаткова втулка ковзання виконана з нейлону (поліаміду 66). Згідно з корисною моделлю, додаткова втулка ковзання виконана з пружної сталі у вигляді циліндра з повздовжнім розрізом. Суть корисної моделі полягає в застосуванні між втулкою і нерухомою віссю додаткової втулки ковзання ковзання виконаної з нейлону (поліаміду 66) або з пружної сталі у вигляді циліндра з повздовжнім розрізом. збільшуючи ресурс роботи рухомого з'єднання, усуненні впливу люфтів у рухомому з'єднанні для забезпечення стабільного по глибині ходу лапи, використанні високотехнологічного кріплення демонтажу та під'єднання важеля до короткої стійки з лапою, застосування багатовиткової пружини розтягання з високими лінійними характеристиками трансформації зусиль в переміщення. Суть корисної морелі пояснюється кресленням Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4. На кресленні Фіг. 1 та Фіг. 2 зображено культиваторну секцію, яка містить важіль криволінійної форми у вигляді просторової рамки 1 Фіг. 2, до якого жорстко приєднана втулка 2, в яку через додаткову втулку ковзання 3 встановлена нерухома вісь 4. З одного кінця важеля через зрізний болт 5 кріпиться коротка вигнута стійка 6 змінного перерізу культиваторної лапи 7, інший кінець важеля виконано у вигляді вилки 8 з вирізами, до яких кріпляться нижні вушка 9, пружин розтягання 10 з великою кількістю витків, а верхні вушка 11 під'єднано до консолей вертикальних площин 12 жорстко закріплених на рамі 13 за допомогою скоби 14 та стяжного блока 15. 1 UA 116480 U 5 10 15 20 Технічний результат пояснюється Фіг. 3, Фіг. 4. Застосування між втулкою і нерухомою віссю додаткової втулки ковзання 3 (Фіг. 3) унеможливлює утворення люфту протягом строку експлуатації культиваторної секції. Відсутність люфту забезпечує стабільність глибини, оскільки кожен міліметр утвореного зазору в рухомому з'єднанні втулки і осі Фіг. 4 змінює глибину ходу лапи на ±1,2 см, яка не забезпечує необхідні профіль дна, при якому середньоквадратичне відхилення глибини обробітку не повинна перевищувати ±1,5 см і гребенистість ±2,0 см згідно з агровимогами [2]. Конструкція культиваторної секції Фіг. 1 дозволяє в результаті зрізання, деформації або поломки короткої стійки провести її швидку заміну шляхом застосування двох болтових з'єднань. Застосування пружини розтягання 9 з великою кількістю витків дозволяє стійці 6 з лапою 7 відхилятись на збільшену відстань при збереженні лінійних характеристик, що покращує точність передачі пікових навантажень на зрізний болт. Отже корисна модель дозволяє забезпечити збільшений ресурс роботи рухомого з'єднання втулки і осі, усунення впливу люфтів в рухомому з'єднанні на стабільність глибини ходу лапи, знижену трудомісткість і вартість заміни стійки, покращене запобігання поломкам при наїзді робочого органу на перешкоду. Джерела інформації: 1. Культиватор Алькор. Каталог продукції ПАТ "Червона зірка-Ельворті". 2. Посібник. Машини для обробітку ґрунту і сівби /за ред. Кравчука В.І., Мельника Ю.Ф., Дослідницьке, УкрНДІПВТ ім. Л. Погорілого - 2009. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Конструкція культиваторної секції, що містить брусовидний важіль жорстко з'єднаний з втулкою, установлений з можливістю коливання на нерухомій осі з приєднаною до важеля габаритною дуговидною стійкою незмінного перерізу, на одному кінці якої установлена культивуюча лапа, а інший під'єднано до тягової скоби, в двох напрямних якої встановлено пружини стискання з малою кількістю витків, заблоковані штабою, з опорною поверхнею у вигляді консолі на нижній з наявних двох жорстко закріплених на рамі горизонтальних площин та розміщеним розривним болтом між консольною площиною і стійкою, яка відрізняється тим, що між втулкою і нерухомою віссю встановлена додаткова втулка ковзання, важіль криволінійної форми виконано у вигляді просторової рамки, з одного кінця якого через зрізний болт кріпиться вигнута коротка стійка змінного перерізу культиваторної лапи, інший кінець важеля виконано у вигляді вилки з вирізами, до яких кріпляться нижні вушка пружин розтягання з великою кількістю витків, а верхні вушка під'єднано до консолей, жорстко закріплених на рамі двох вертикальних площин. 2. Конструкція культиваторної секції за п. 1, яка відрізняється тим, що додаткова втулка ковзання виконана з нейлону (поліаміду 66). 3. Конструкція культиваторної секції за п. 1, яка відрізняється тим, що додаткова втулка ковзання виконана з пружної сталі у вигляді циліндра з повздовжнім розрізом. 2 UA 116480 U 3 UA 116480 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
