Токарний верстат для ремонту спікальних візків

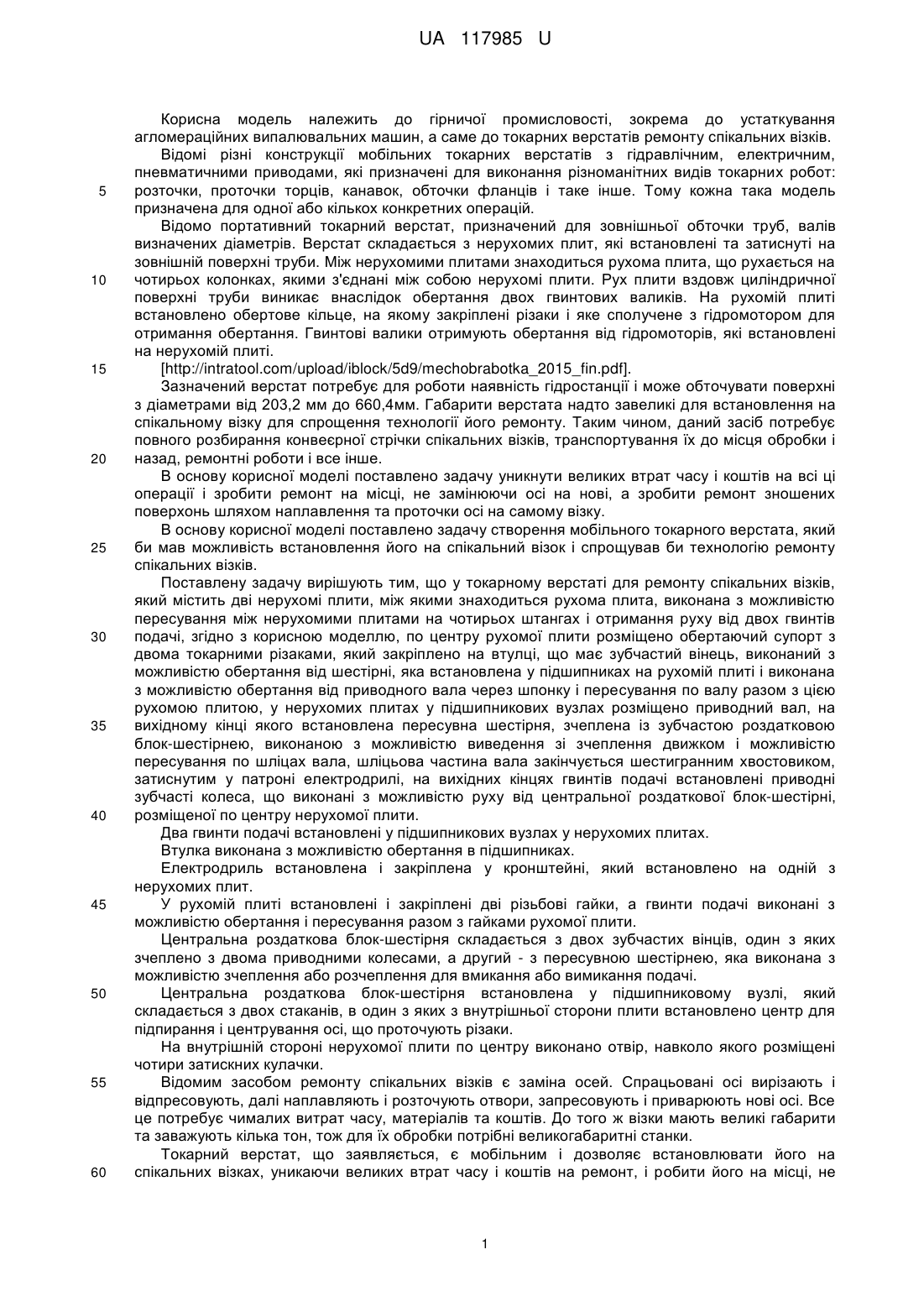

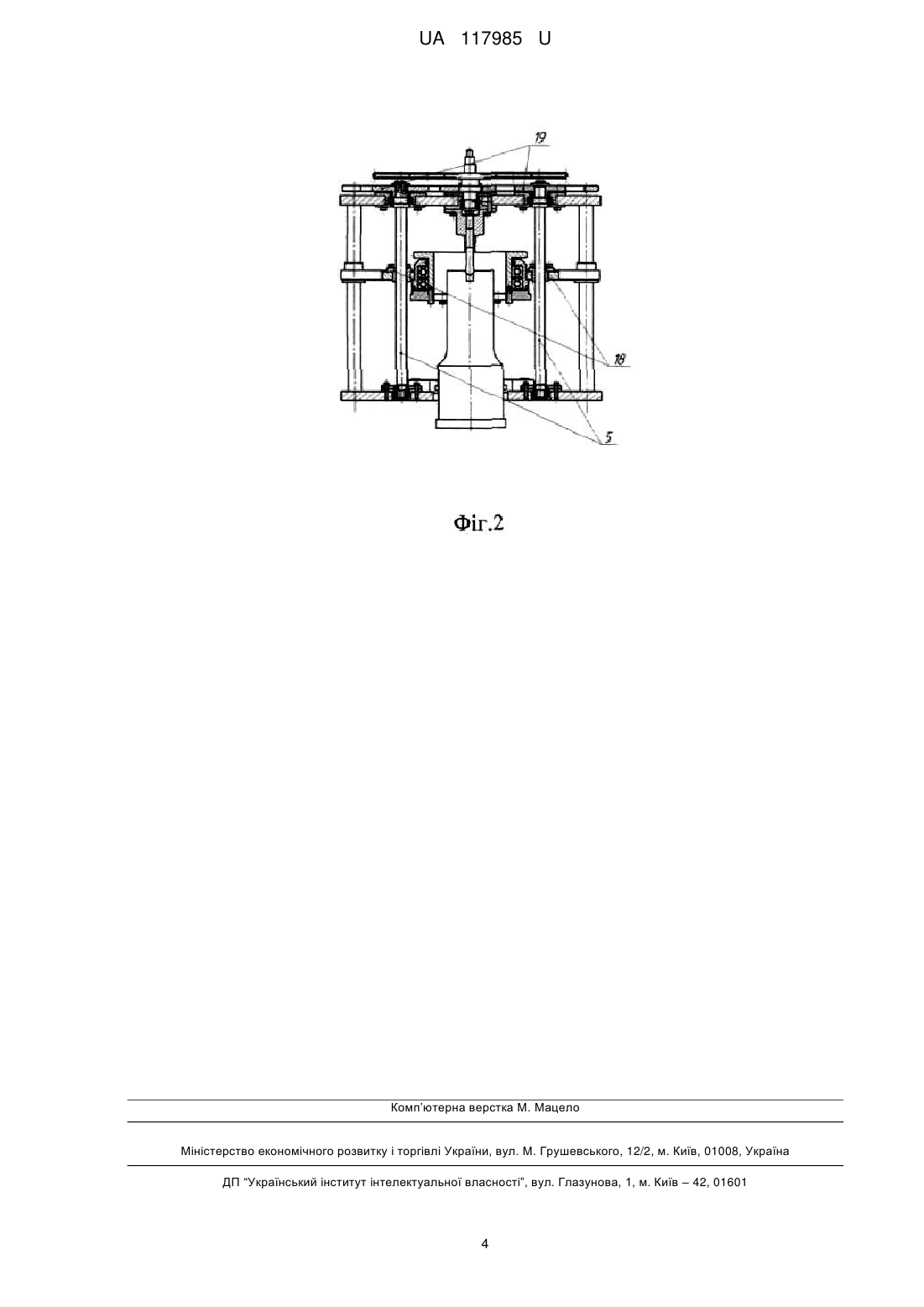

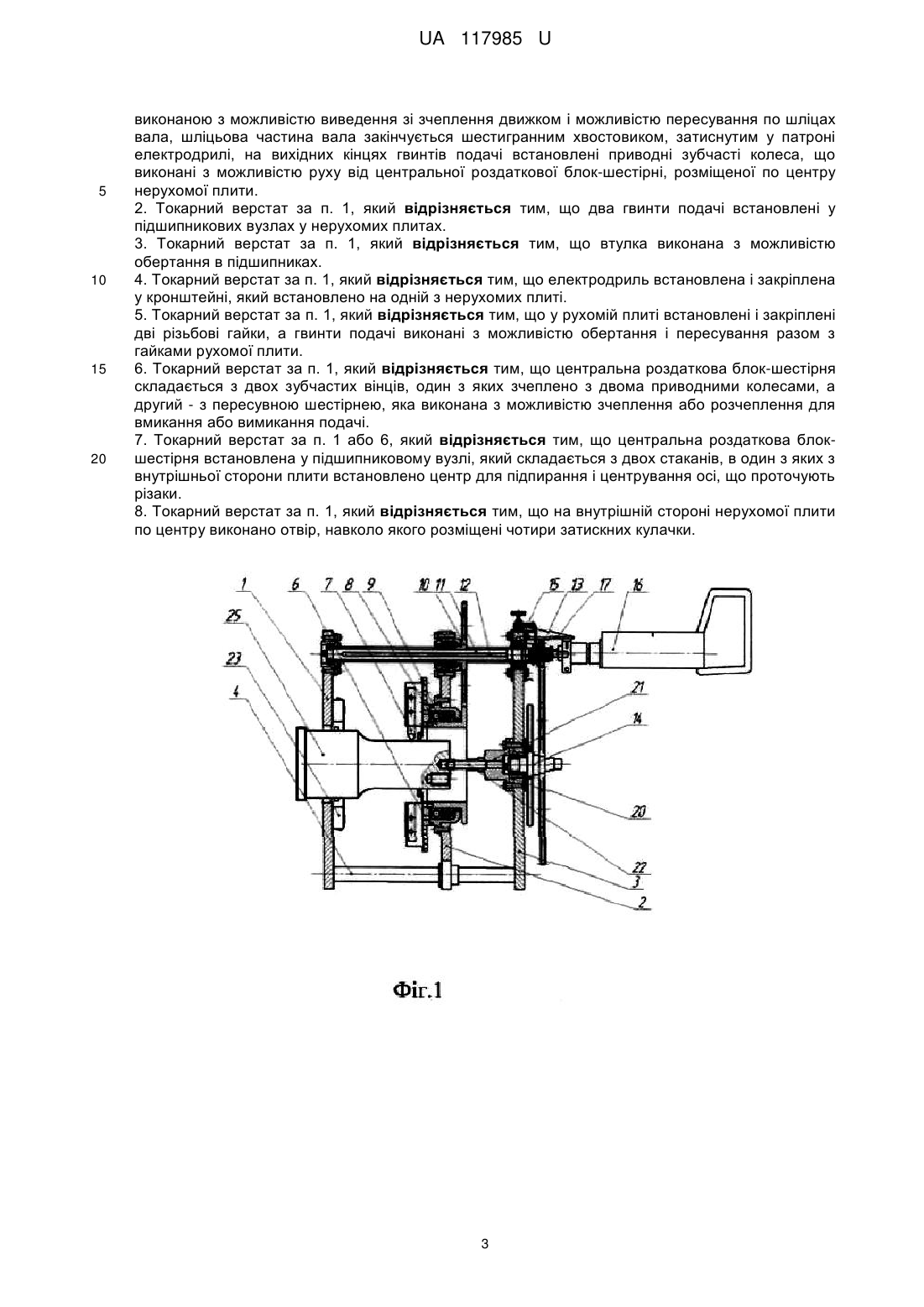

Реферат: Токарний верстат для ремонту спікальних візків містить дві нерухомі плити, між якими знаходиться рухома плита, виконана з можливістю пересування між нерухомими плитами на чотирьох штангах і отримання руху від двох гвинтів подачі. По центру рухомої плити розміщено обертаючий супорт з двома токарними різаками, який закріплено на втулці, що має зубчастий вінець, виконаний з можливістю обертання від шестірні, яка встановлена у підшипниках на одній з рухомих плит і виконана з можливістю обертання від приводного вала через шпонку і пересування по валу разом з цією рухомою плитою, у нерухомих плитах у підшипникових вузлах розміщено приводний вал, на вихідному кінці якого встановлена пересувна шестірня, зчеплена із зубчастою роздатковою блок-шестірнею, виконаною з можливістю виведення зі зчеплення движком і можливістю пересування по шліцах вала, шліцьова частина вала закінчується шестигранним хвостовиком, затиснутим у патроні електродрилі, на вихідних кінцях гвинтів подачі встановлені приводні зубчасті колеса, що виконані з можливістю руху від центральної роздаткової блок-шестірні, розміщеної по центру нерухомої плити. UA 117985 U (54) ТОКАРНИЙ ВЕРСТАТ ДЛЯ РЕМОНТУ СПІКАЛЬНИХ ВІЗКІВ UA 117985 U UA 117985 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, зокрема до устаткування агломераційних випалювальних машин, а саме до токарних верстатів ремонту спікальних візків. Відомі різні конструкції мобільних токарних верстатів з гідравлічним, електричним, пневматичними приводами, які призначені для виконання різноманітних видів токарних робот: розточки, проточки торців, канавок, обточки фланців і таке інше. Тому кожна така модель призначена для одної або кількох конкретних операцій. Відомо портативний токарний верстат, призначений для зовнішньої обточки труб, валів визначених діаметрів. Верстат складається з нерухомих плит, які встановлені та затиснуті на зовнішній поверхні труби. Між нерухомими плитами знаходиться рухома плита, що рухається на чотирьох колонках, якими з'єднані між собою нерухомі плити. Рух плити вздовж циліндричної поверхні труби виникає внаслідок обертання двох гвинтових валиків. На рухомій плиті встановлено обертове кільце, на якому закріплені різаки і яке сполучене з гідромотором для отримання обертання. Гвинтові валики отримують обертання від гідромоторів, які встановлені на нерухомій плиті. [http://intratool.com/upload/iblock/5d9/mechobrabotka_2015_fin.pdf]. Зазначений верстат потребує для роботи наявність гідростанції і може обточувати поверхні з діаметрами від 203,2 мм до 660,4мм. Габарити верстата надто завеликі для встановлення на спікальному візку для спрощення технології його ремонту. Таким чином, даний засіб потребує повного розбирання конвеєрної стрічки спікальних візків, транспортування їх до місця обробки і назад, ремонтні роботи і все інше. В основу корисної моделі поставлено задачу уникнути великих втрат часу і коштів на всі ці операції і зробити ремонт на місці, не замінюючи осі на нові, а зробити ремонт зношених поверхонь шляхом наплавлення та проточки осі на самому візку. В основу корисної моделі поставлено задачу створення мобільного токарного верстата, який би мав можливість встановлення його на спікальний візок і спрощував би технологію ремонту спікальних візків. Поставлену задачу вирішують тим, що у токарному верстаті для ремонту спікальних візків, який містить дві нерухомі плити, між якими знаходиться рухома плита, виконана з можливістю пересування між нерухомими плитами на чотирьох штангах і отримання руху від двох гвинтів подачі, згідно з корисною моделлю, по центру рухомої плити розміщено обертаючий супорт з двома токарними різаками, який закріплено на втулці, що має зубчастий вінець, виконаний з можливістю обертання від шестірні, яка встановлена у підшипниках на рухомій плиті і виконана з можливістю обертання від приводного вала через шпонку і пересування по валу разом з цією рухомою плитою, у нерухомих плитах у підшипникових вузлах розміщено приводний вал, на вихідному кінці якого встановлена пересувна шестірня, зчеплена із зубчастою роздатковою блок-шестірнею, виконаною з можливістю виведення зі зчеплення движком і можливістю пересування по шліцах вала, шліцьова частина вала закінчується шестигранним хвостовиком, затиснутим у патроні електродрилі, на вихідних кінцях гвинтів подачі встановлені приводні зубчасті колеса, що виконані з можливістю руху від центральної роздаткової блок-шестірні, розміщеної по центру нерухомої плити. Два гвинти подачі встановлені у підшипникових вузлах у нерухомих плитах. Втулка виконана з можливістю обертання в підшипниках. Електродриль встановлена і закріплена у кронштейні, який встановлено на одній з нерухомих плит. У рухомій плиті встановлені і закріплені дві різьбові гайки, а гвинти подачі виконані з можливістю обертання і пересування разом з гайками рухомої плити. Центральна роздаткова блок-шестірня складається з двох зубчастих вінців, один з яких зчеплено з двома приводними колесами, а другий - з пересувною шестірнею, яка виконана з можливістю зчеплення або розчеплення для вмикання або вимикання подачі. Центральна роздаткова блок-шестірня встановлена у підшипниковому вузлі, який складається з двох стаканів, в один з яких з внутрішньої сторони плити встановлено центр для підпирання і центрування осі, що проточують різаки. На внутрішній стороні нерухомої плити по центру виконано отвір, навколо якого розміщені чотири затискних кулачки. Відомим засобом ремонту спікальних візків є заміна осей. Спрацьовані осі вирізають і відпресовують, далі наплавляють і розточують отвори, запресовують і приварюють нові осі. Все це потребує чималих витрат часу, матеріалів та коштів. До того ж візки мають великі габарити та заважують кілька тон, тож для їх обробки потрібні великогабаритні станки. Токарний верстат, що заявляється, є мобільним і дозволяє встановлювати його на спікальних візках, уникаючи великих втрат часу і коштів на ремонт, і робити його на місці, не 1 UA 117985 U 5 10 15 20 25 30 35 40 45 50 55 60 замінюючи осі на нові, а ремонтуючи зношені поверхні шляхом наплавлення та проточки осі на самому візку. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено токарний верстат для ремонту спікальних візків, вигляд збоку; на Фіг. 2 - токарний верстат для ремонту спікальних візків, вигляд спереду. Токарний верстат для ремонту спікальних візків складається з трьох плит 1, 2, 3, які з'єднані між собою чотирма штангами 4. Середня плита 2 є рухомою і виконана з можливістю пересування між плитами 1 та 3 на чотирьох штангах 4 і отримання руху від двох гвинтів 5 подачі, які встановлені у підшипникових вузлах у плитах 1 та 3. По центру рухомої плити 2 розміщено обертаючий супорт 6 з двома токарними різаками 7, які налаштовані на послідовне зняття шару наплавленого металу. Супорт 6 закріплено на втулці 8, яка має зубчастий вінець і виконана з можливістю обертання в підшипниках 9. Зубчастий вінець втулки 8 виконано з можливістю обертання від шестірні 10, яка встановлена у підшипниках на рухомій плиті 2 і виконана з можливістю обертання від приводного вала 11 через шпонку 12 і пересування по валу разом з рухомою плитою 2. Приводний вал 11 встановлено у підшипникових вузлах, розміщених у плитах 1 і 3, та має вихідний кінець зі сторони плити 3. На вихідному кінці вала 11 встановлена пересувна шестірня 13, яка зчеплена із зубчастою роздатковою блок-шестірнею 14, виконана з можливістю виведення зі зчеплення движком 15 і можливістю пересування по шліцах валі 11. Шліцьова частина валі 11 закінчується шестигранним хвостовиком, затиснутим у патроні електродрилі 16, що встановлена і закріплена у кронштейні 17, який встановлено на плиті 3. В рухомій плиті 2 встановлені і закріплені дві різьбові гайки 18. Гвинти 5 подачі, обертаючись, пересувають разом з гайками 18 рухому плиту 2 та мають вихідні кінці з зовнішньої сторони плиті 3. На вихідних кінцях гвинтів подачі 5 встановлені приводні зубчасті колеса 19, виконані з можливістю руху від центральної роздаткової блок-шестірні 14, що складається з двох зубчастих вінців, один з яких зчеплено з двома приводними колесами 19, другий - з пересувною шестірнею 13, яка виконана з можливістю зчеплення або розчеплення для вмикання або вимикання подачі. Центральна роздаткова блок-шестірня 14 розміщена по центру плити 3 і встановлена у підшипниковому вузлі, який складається з двох стаканів 20 і 21. З внутрішньої сторони плити 3 в стакан 21 встановлено центр 22, який підпирає і центрує вісь, що проточують різаки 7. На внутрішній стороні плити 1 по центру є отвір, а навколо нього розташовані чотири затискних кулачки 23. Таким чином, ця конструкція дозволяє отримати обертання супорта з різаками і разом з тим пересування рухомої плити 2 від одного привода - електродрилі 16. При потребі зміни швидкості подачі потрібно замінити зубчасті колеса 14 і 19. Принцип дії мобільного токарного верстата у наступному: Верстат насувають отвором плити 1 на вісь 25, яку треба проточити, кулачками 23 затискають вісь 25, потім центром 22, що знаходиться в плиті 3, підпирають торець осі 25 у центровий отвір з другої сторони. Далі движком 15 пересувну шестірню 13 виводять із зчеплення з вінцем роздаткової блокшестірні 14, вмикають електродриль 16, перевіряють співвісність обертаючого супорта 6 навколо осі 25, налаштовують глибину різання, позицію і подачу різаків 7. Вимикають електродриль 16, движком 15 пересувну шестірню 13 вводять у зчеплення з вінцем роздаткової блок-шестірні 14, вмикають електродриль 16 і починають процес обробки. По досягненню достатньої довжини обробки пересувну шестірню 13 виводять із зчеплення з вінцем роздаткової блок-шестірні 14, електродриль 16 вимикають. Далі процедуру повторюють до досягнення потрібного діаметра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Токарний верстат для ремонту спікальних візків, що містить дві нерухомі плити, між якими знаходиться рухома плита, виконана з можливістю пересування між нерухомими плитами на чотирьох штангах і отримання руху від двох гвинтів подачі, який відрізняється тим, що по центру рухомої плити розміщено обертаючий супорт з двома токарними різаками, який закріплено на втулці, що має зубчастий вінець, виконаний з можливістю обертання від шестірні, яка встановлена у підшипниках на одній з рухомих плит і виконана з можливістю обертання від приводного вала через шпонку і пересування по валу разом з цією рухомою плитою, у нерухомих плитах у підшипникових вузлах розміщено приводний вал, на вихідному кінці якого встановлена пересувна шестірня, зчеплена із зубчастою роздатковою блок-шестірнею, 2 UA 117985 U 5 10 15 20 виконаною з можливістю виведення зі зчеплення движком і можливістю пересування по шліцах вала, шліцьова частина вала закінчується шестигранним хвостовиком, затиснутим у патроні електродрилі, на вихідних кінцях гвинтів подачі встановлені приводні зубчасті колеса, що виконані з можливістю руху від центральної роздаткової блок-шестірні, розміщеної по центру нерухомої плити. 2. Токарний верстат за п. 1, який відрізняється тим, що два гвинти подачі встановлені у підшипникових вузлах у нерухомих плитах. 3. Токарний верстат за п. 1, який відрізняється тим, що втулка виконана з можливістю обертання в підшипниках. 4. Токарний верстат за п. 1, який відрізняється тим, що електродриль встановлена і закріплена у кронштейні, який встановлено на одній з нерухомих плиті. 5. Токарний верстат за п. 1, який відрізняється тим, що у рухомій плиті встановлені і закріплені дві різьбові гайки, а гвинти подачі виконані з можливістю обертання і пересування разом з гайками рухомої плити. 6. Токарний верстат за п. 1, який відрізняється тим, що центральна роздаткова блок-шестірня складається з двох зубчастих вінців, один з яких зчеплено з двома приводними колесами, а другий - з пересувною шестірнею, яка виконана з можливістю зчеплення або розчеплення для вмикання або вимикання подачі. 7. Токарний верстат за п. 1 або 6, який відрізняється тим, що центральна роздаткова блокшестірня встановлена у підшипниковому вузлі, який складається з двох стаканів, в один з яких з внутрішньої сторони плити встановлено центр для підпирання і центрування осі, що проточують різаки. 8. Токарний верстат за п. 1, який відрізняється тим, що на внутрішній стороні нерухомої плити по центру виконано отвір, навколо якого розміщені чотири затискних кулачки. 3 UA 117985 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
