Пристрій для введення і виведення даних еом

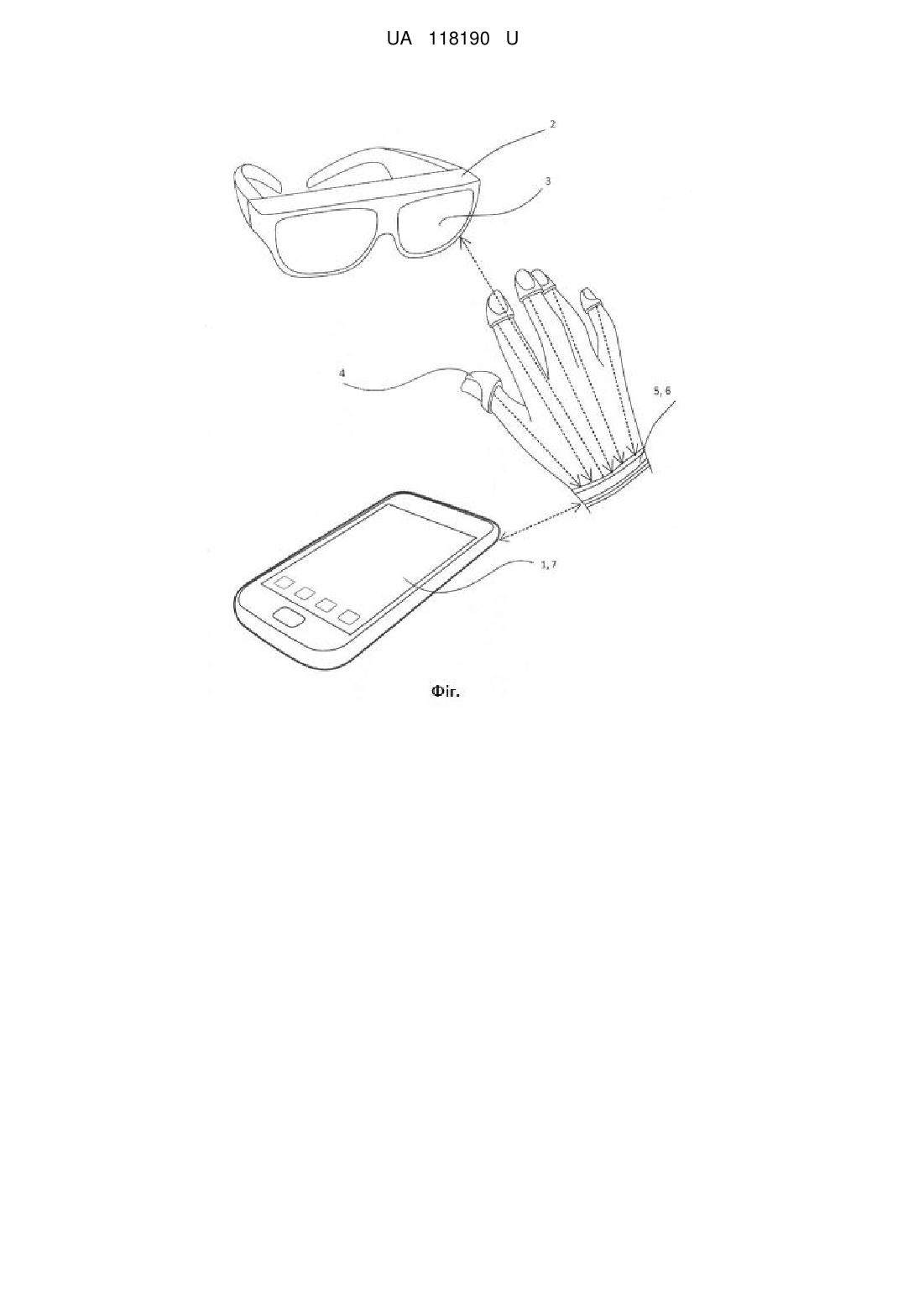

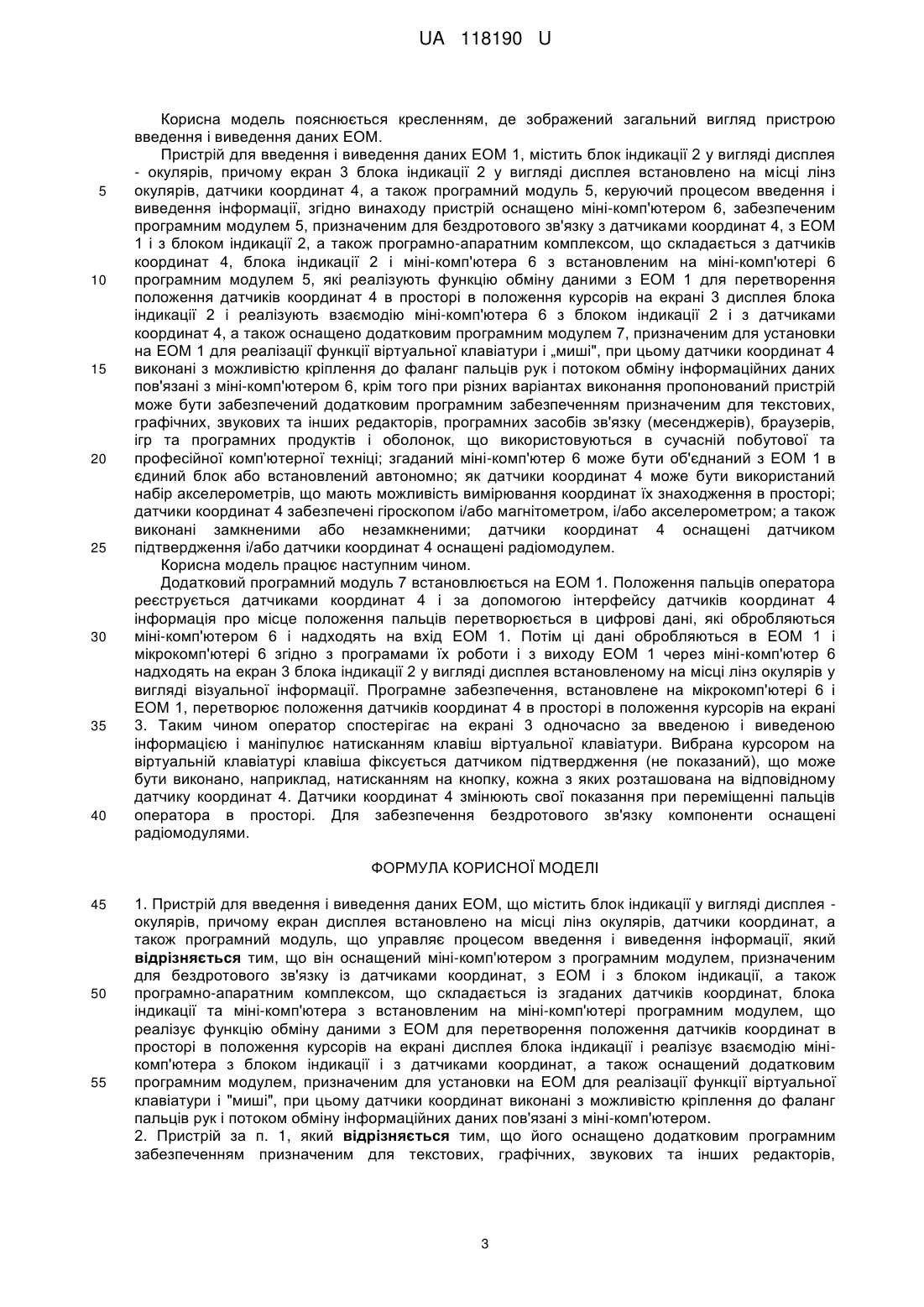

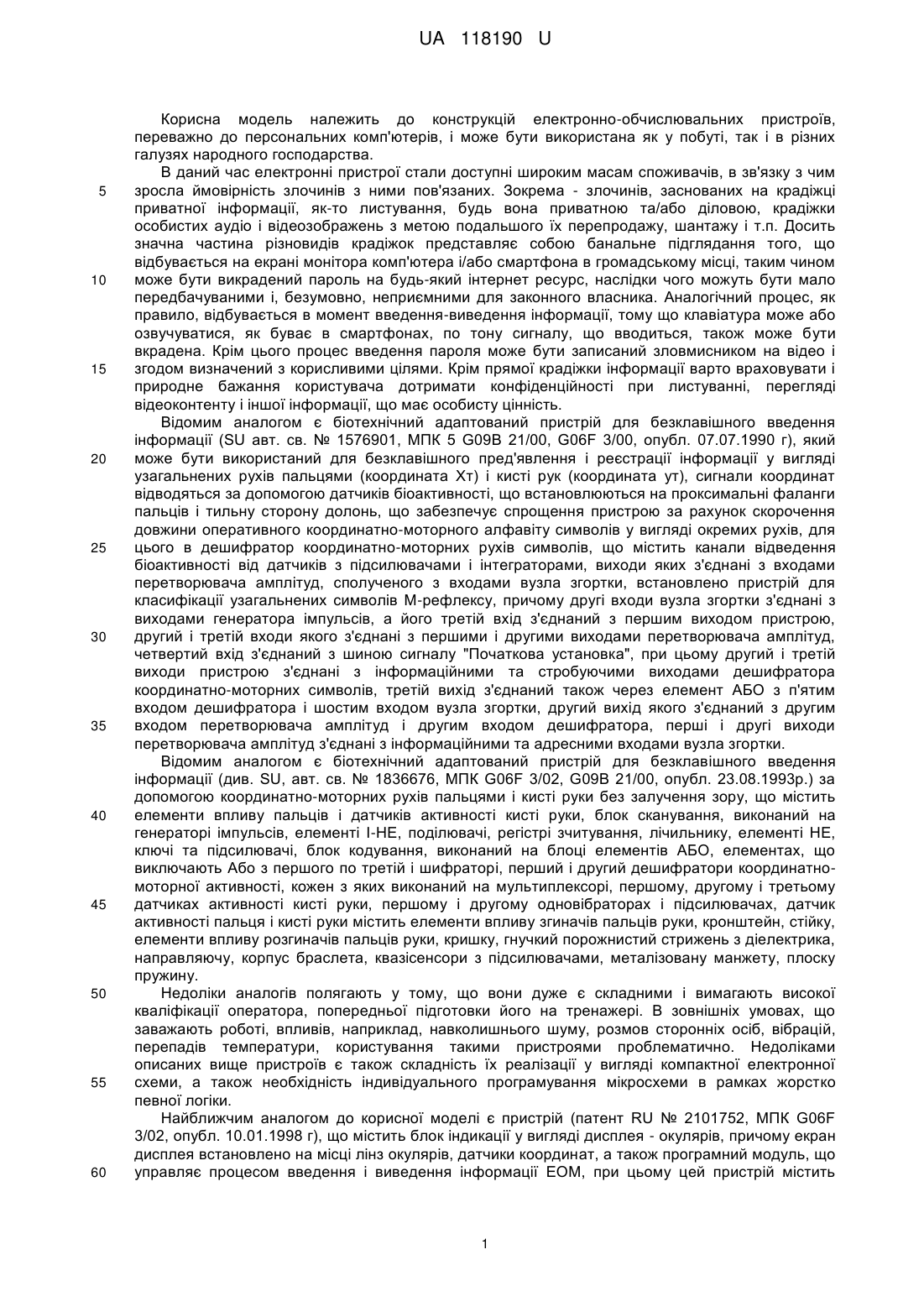

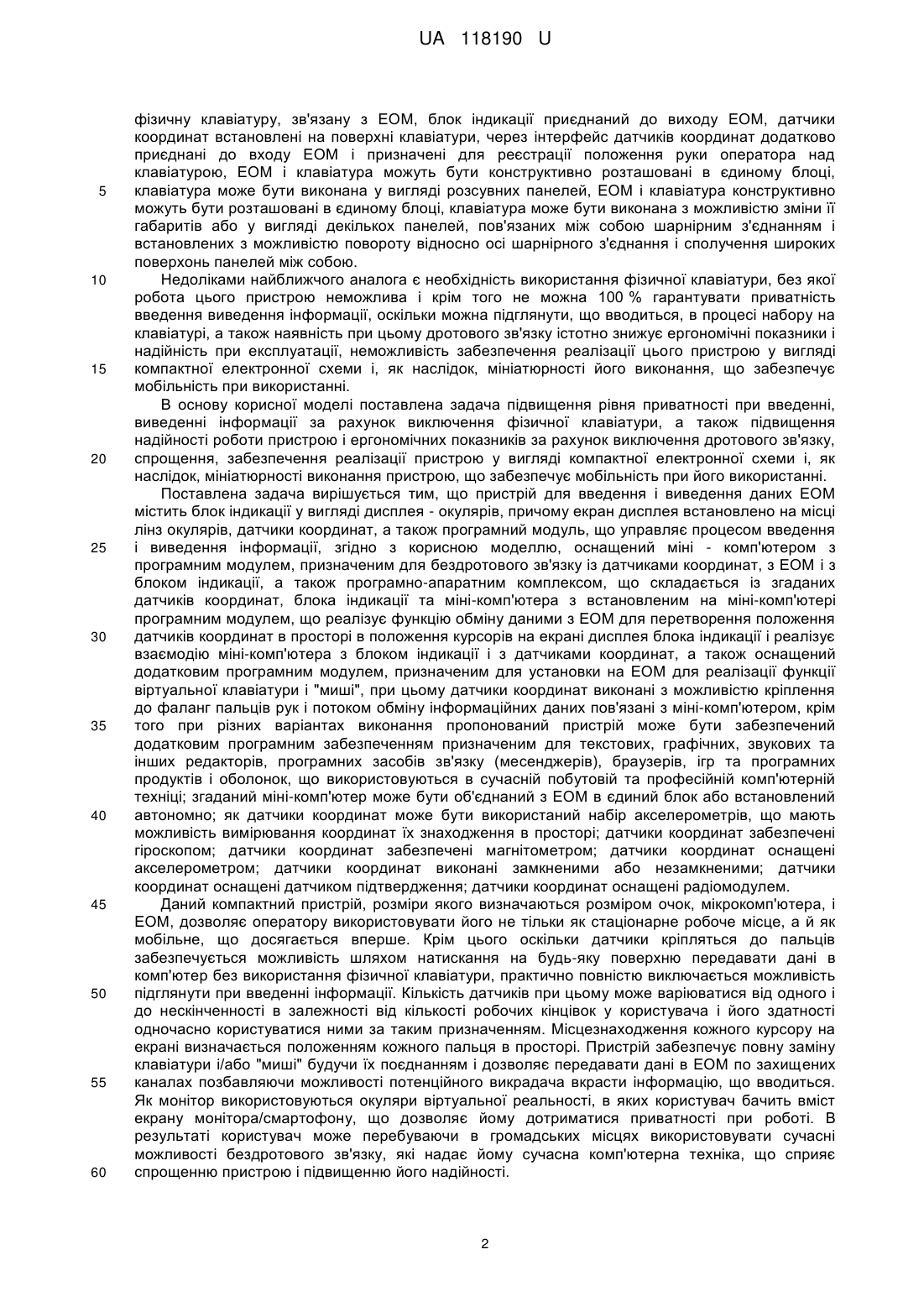

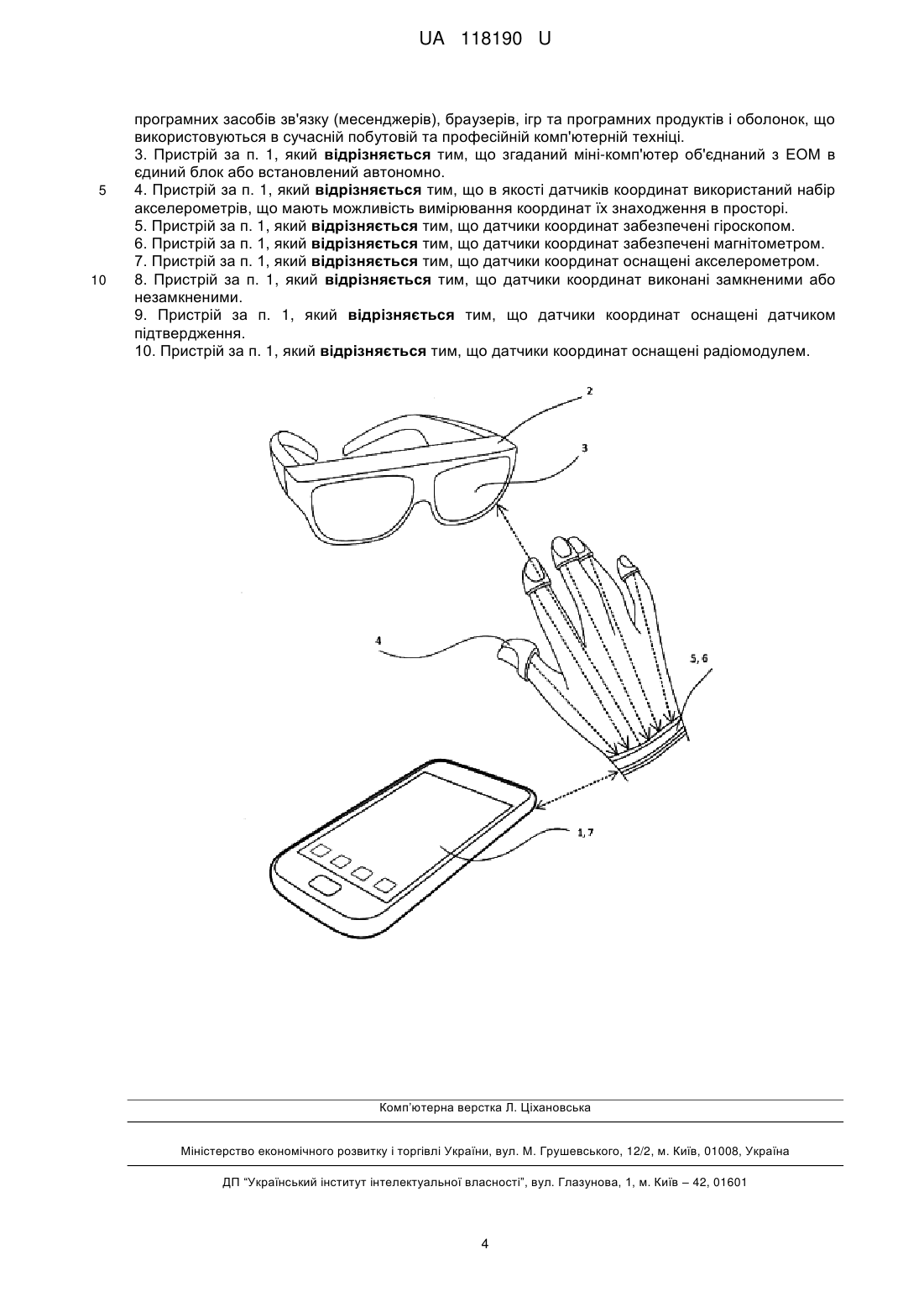

Реферат: Пристрій для введення і виведення даних ЕОМ містить блок індикації у вигляді дисплея окулярів, датчики координат, а також програмний модуль, що управляє процесом введення і виведення інформації. Екран дисплея встановлено на місці лінз окулярів. Пристрій оснащений міні-комп'ютером з програмним модулем, призначеним для бездротового зв'язку із датчиками координат, з ЕОМ і з блоком індикації. Пристрій містить програмно-апаратний комплекс, що складається із згаданих датчиків координат, блоку індикації та міні-комп'ютера з встановленим на міні-комп'ютері програмним модулем. Комплекс реалізує функцію обміну даними з ЕОМ для перетворення положення датчиків координат в просторі в положення курсорів на екрані дисплея блоку індикації і реалізує взаємодію міні-комп'ютера з блоком індикації і з датчиками координат. Пристрій оснащений додатковим програмним модулем, призначеним для установки на ЕОМ для реалізації функції віртуальної клавіатури і «миші». Датчики координат виконані з можливістю кріплення до фаланг пальців рук і потоком обміну інформаційних даних пов'язані з міні-комп'ютером. UA 118190 U (12) UA 118190 U UA 118190 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій електронно-обчислювальних пристроїв, переважно до персональних комп'ютерів, і може бути використана як у побуті, так і в різних галузях народного господарства. В даний час електронні пристрої стали доступні широким масам споживачів, в зв'язку з чим зросла ймовірність злочинів з ними пов'язаних. Зокрема - злочинів, заснованих на крадіжці приватної інформації, як-то листування, будь вона приватною та/або діловою, крадіжки особистих аудіо і відеозображень з метою подальшого їх перепродажу, шантажу і т.п. Досить значна частина різновидів крадіжок представляє собою банальне підглядання того, що відбувається на екрані монітора комп'ютера і/або смартфона в громадському місці, таким чином може бути викрадений пароль на будь-який інтернет ресурс, наслідки чого можуть бути мало передбачуваними і, безумовно, неприємними для законного власника. Аналогічний процес, як правило, відбувається в момент введення-виведення інформації, тому що клавіатура може або озвучуватися, як буває в смартфонах, по тону сигналу, що вводиться, також може бути вкрадена. Крім цього процес введення пароля може бути записаний зловмисником на відео і згодом визначений з корисливими цілями. Крім прямої крадіжки інформації варто враховувати і природне бажання користувача дотримати конфіденційності при листуванні, перегляді відеоконтенту і іншої інформації, що має особисту цінність. Відомим аналогом є біотехнічний адаптований пристрій для безклавішного введення інформації (SU авт. св. № 1576901, МПК 5 G09В 21/00, G06F 3/00, опубл. 07.07.1990 г), який може бути використаний для безклавішного пред'явлення і реєстрації інформації у вигляді узагальнених рухів пальцями (координата Хт) і кисті рук (координата ут), сигнали координат відводяться за допомогою датчиків біоактивності, що встановлюються на проксимальні фаланги пальців і тильну сторону долонь, що забезпечує спрощення пристрою за рахунок скорочення довжини оперативного координатно-моторного алфавіту символів у вигляді окремих рухів, для цього в дешифратор координатно-моторних рухів символів, що містить канали відведення біоактивності від датчиків з підсилювачами і інтеграторами, виходи яких з'єднані з входами перетворювача амплітуд, сполученого з входами вузла згортки, встановлено пристрій для класифікації узагальнених символів М-рефлексу, причому другі входи вузла згортки з'єднані з виходами генератора імпульсів, а його третій вхід з'єднаний з першим виходом пристрою, другий і третій входи якого з'єднані з першими і другими виходами перетворювача амплітуд, четвертий вхід з'єднаний з шиною сигналу "Початкова установка", при цьому другий і третій виходи пристрою з'єднані з інформаційними та стробуючими виходами дешифратора координатно-моторних символів, третій вихід з'єднаний також через елемент АБО з п'ятим входом дешифратора і шостим входом вузла згортки, другий вихід якого з'єднаний з другим входом перетворювача амплітуд і другим входом дешифратора, перші і другі виходи перетворювача амплітуд з'єднані з інформаційними та адресними входами вузла згортки. Відомим аналогом є біотехнічний адаптований пристрій для безклавішного введення інформації (див. SU, авт. св. № 1836676, МПК G06F 3/02, G09В 21/00, опубл. 23.08.1993р.) за допомогою координатно-моторних рухів пальцями і кисті руки без залучення зору, що містить елементи впливу пальців і датчиків активності кисті руки, блок сканування, виконаний на генераторі імпульсів, елементі І-НЕ, поділювачі, регістрі зчитування, лічильнику, елементі НЕ, ключі та підсилювачі, блок кодування, виконаний на блоці елементів АБО, елементах, що виключають Або з першого по третій і шифраторі, перший і другий дешифратори координатномоторної активності, кожен з яких виконаний на мультиплексорі, першому, другому і третьому датчиках активності кисті руки, першому і другому одновібраторах і підсилювачах, датчик активності пальця і кисті руки містить елементи впливу згиначів пальців руки, кронштейн, стійку, елементи впливу розгиначів пальців руки, кришку, гнучкий порожнистий стрижень з діелектрика, направляючу, корпус браслета, квазісенсори з підсилювачами, металізовану манжету, плоску пружину. Недоліки аналогів полягають у тому, що вони дуже є складними і вимагають високої кваліфікації оператора, попередньої підготовки його на тренажері. В зовнішніх умовах, що заважають роботі, впливів, наприклад, навколишнього шуму, розмов сторонніх осіб, вібрацій, перепадів температури, користування такими пристроями проблематично. Недоліками описаних вище пристроїв є також складність їх реалізації у вигляді компактної електронної схеми, а також необхідність індивідуального програмування мікросхеми в рамках жорстко певної логіки. Найближчим аналогом до корисної моделі є пристрій (патент RU № 2101752, МПК G06F 3/02, опубл. 10.01.1998 г), що містить блок індикації у вигляді дисплея - окулярів, причому екран дисплея встановлено на місці лінз окулярів, датчики координат, а також програмний модуль, що управляє процесом введення і виведення інформації ЕОМ, при цьому цей пристрій містить 1 UA 118190 U 5 10 15 20 25 30 35 40 45 50 55 60 фізичну клавіатуру, зв'язану з ЕОМ, блок індикації приєднаний до виходу ЕОМ, датчики координат встановлені на поверхні клавіатури, через інтерфейс датчиків координат додатково приєднані до входу ЕОМ і призначені для реєстрації положення руки оператора над клавіатурою, ЕОМ і клавіатура можуть бути конструктивно розташовані в єдиному блоці, клавіатура може бути виконана у вигляді розсувних панелей, ЕОМ і клавіатура конструктивно можуть бути розташовані в єдиному блоці, клавіатура може бути виконана з можливістю зміни її габаритів або у вигляді декількох панелей, пов'язаних між собою шарнірним з'єднанням і встановлених з можливістю повороту відносно осі шарнірного з'єднання і сполучення широких поверхонь панелей між собою. Недоліками найближчого аналога є необхідність використання фізичної клавіатури, без якої робота цього пристрою неможлива і крім того не можна 100 % гарантувати приватність введення виведення інформації, оскільки можна підглянути, що вводиться, в процесі набору на клавіатурі, а також наявність при цьому дротового зв'язку істотно знижує ергономічні показники і надійність при експлуатації, неможливість забезпечення реалізації цього пристрою у вигляді компактної електронної схеми і, як наслідок, мініатюрності його виконання, що забезпечує мобільність при використанні. В основу корисної моделі поставлена задача підвищення рівня приватності при введенні, виведенні інформації за рахунок виключення фізичної клавіатури, а також підвищення надійності роботи пристрою і ергономічних показників за рахунок виключення дротового зв'язку, спрощення, забезпечення реалізації пристрою у вигляді компактної електронної схеми і, як наслідок, мініатюрності виконання пристрою, що забезпечує мобільність при його використанні. Поставлена задача вирішується тим, що пристрій для введення і виведення даних ЕОМ містить блок індикації у вигляді дисплея - окулярів, причому екран дисплея встановлено на місці лінз окулярів, датчики координат, а також програмний модуль, що управляє процесом введення і виведення інформації, згідно з корисною моделлю, оснащений міні - комп'ютером з програмним модулем, призначеним для бездротового зв'язку із датчиками координат, з ЕОМ і з блоком індикації, а також програмно-апаратним комплексом, що складається із згаданих датчиків координат, блока індикації та міні-комп'ютера з встановленим на міні-комп'ютері програмним модулем, що реалізує функцію обміну даними з ЕОМ для перетворення положення датчиків координат в просторі в положення курсорів на екрані дисплея блока індикації і реалізує взаємодію міні-комп'ютера з блоком індикації і з датчиками координат, а також оснащений додатковим програмним модулем, призначеним для установки на ЕОМ для реалізації функції віртуальної клавіатури і "миші", при цьому датчики координат виконані з можливістю кріплення до фаланг пальців рук і потоком обміну інформаційних даних пов'язані з міні-комп'ютером, крім того при різних варіантах виконання пропонований пристрій може бути забезпечений додатковим програмним забезпеченням призначеним для текстових, графічних, звукових та інших редакторів, програмних засобів зв'язку (месенджерів), браузерів, ігр та програмних продуктів і оболонок, що використовуються в сучасній побутовій та професійній комп'ютерній техніці; згаданий міні-комп'ютер може бути об'єднаний з ЕОМ в єдиний блок або встановлений автономно; як датчики координат може бути використаний набір акселерометрів, що мають можливість вимірювання координат їх знаходження в просторі; датчики координат забезпечені гіроскопом; датчики координат забезпечені магнітометром; датчики координат оснащені акселерометром; датчики координат виконані замкненими або незамкненими; датчики координат оснащені датчиком підтвердження; датчики координат оснащені радіомодулем. Даний компактний пристрій, розміри якого визначаються розміром очок, мікрокомп'ютера, і ЕОМ, дозволяє оператору використовувати його не тільки як стаціонарне робоче місце, а й як мобільне, що досягається вперше. Крім цього оскільки датчики кріпляться до пальців забезпечується можливість шляхом натискання на будь-яку поверхню передавати дані в комп'ютер без використання фізичної клавіатури, практично повністю виключається можливість підглянути при введенні інформації. Кількість датчиків при цьому може варіюватися від одного і до нескінченності в залежності від кількості робочих кінцівок у користувача і його здатності одночасно користуватися ними за таким призначенням. Місцезнаходження кожного курсору на екрані визначається положенням кожного пальця в просторі. Пристрій забезпечує повну заміну клавіатури і/або "миші" будучи їх поєднанням і дозволяє передавати дані в ЕОМ по захищених каналах позбавляючи можливості потенційного викрадача вкрасти інформацію, що вводиться. Як монітор використовуються окуляри віртуальної реальності, в яких користувач бачить вміст екрану монітора/смартофону, що дозволяє йому дотриматися приватності при роботі. В результаті користувач може перебуваючи в громадських місцях використовувати сучасні можливості бездротового зв'язку, які надає йому сучасна комп'ютерна техніка, що сприяє спрощенню пристрою і підвищенню його надійності. 2 UA 118190 U 5 10 15 20 25 30 35 40 Корисна модель пояснюється кресленням, де зображений загальний вигляд пристрою введення і виведення даних ЕОМ. Пристрій для введення і виведення даних ЕОМ 1, містить блок індикації 2 у вигляді дисплея - окулярів, причому екран 3 блока індикації 2 у вигляді дисплея встановлено на місці лінз окулярів, датчики координат 4, а також програмний модуль 5, керуючий процесом введення і виведення інформації, згідно винаходу пристрій оснащено міні-комп'ютером 6, забезпеченим програмним модулем 5, призначеним для бездротового зв'язку з датчиками координат 4, з ЕОМ 1 і з блоком індикації 2, а також програмно-апаратним комплексом, що складається з датчиків координат 4, блока індикації 2 і міні-комп'ютера 6 з встановленим на міні-комп'ютері 6 програмним модулем 5, які реалізують функцію обміну даними з ЕОМ 1 для перетворення положення датчиків координат 4 в просторі в положення курсорів на екрані 3 дисплея блока індикації 2 і реалізують взаємодію міні-комп'ютера 6 з блоком індикації 2 і з датчиками координат 4, а також оснащено додатковим програмним модулем 7, призначеним для установки на ЕОМ 1 для реалізації функції віртуальної клавіатури і „миші", при цьому датчики координат 4 виконані з можливістю кріплення до фаланг пальців рук і потоком обміну інформаційних даних пов'язані з міні-комп'ютером 6, крім того при різних варіантах виконання пропонований пристрій може бути забезпечений додатковим програмним забезпеченням призначеним для текстових, графічних, звукових та інших редакторів, програмних засобів зв'язку (месенджерів), браузерів, ігр та програмних продуктів і оболонок, що використовуються в сучасній побутової та професійної комп'ютерної техніці; згаданий міні-комп'ютер 6 може бути об'єднаний з ЕОМ 1 в єдиний блок або встановлений автономно; як датчики координат 4 може бути використаний набір акселерометрів, що мають можливість вимірювання координат їх знаходження в просторі; датчики координат 4 забезпечені гіроскопом і/або магнітометром, і/або акселерометром; а також виконані замкненими або незамкненими; датчики координат 4 оснащені датчиком підтвердження і/або датчики координат 4 оснащені радіомодулем. Корисна модель працює наступним чином. Додатковий програмний модуль 7 встановлюється на ЕОМ 1. Положення пальців оператора реєструється датчиками координат 4 і за допомогою інтерфейсу датчиків координат 4 інформація про місце положення пальців перетворюється в цифрові дані, які обробляються міні-комп'ютером 6 і надходять на вхід ЕОМ 1. Потім ці дані обробляються в ЕОМ 1 і мікрокомп'ютері 6 згідно з програмами їх роботи і з виходу ЕОМ 1 через міні-комп'ютер 6 надходять на екран 3 блока індикації 2 у вигляді дисплея встановленому на місці лінз окулярів у вигляді візуальної інформації. Програмне забезпечення, встановлене на мікрокомп'ютері 6 і ЕОМ 1, перетворює положення датчиків координат 4 в просторі в положення курсорів на екрані 3. Таким чином оператор спостерігає на екрані 3 одночасно за введеною і виведеною інформацією і маніпулює натисканням клавіш віртуальної клавіатури. Вибрана курсором на віртуальній клавіатурі клавіша фіксується датчиком підтвердження (не показаний), що може бути виконано, наприклад, натисканням на кнопку, кожна з яких розташована на відповідному датчику координат 4. Датчики координат 4 змінюють свої показання при переміщенні пальців оператора в просторі. Для забезпечення бездротового зв'язку компоненти оснащені радіомодулями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пристрій для введення і виведення даних ЕОМ, що містить блок індикації у вигляді дисплея окулярів, причому екран дисплея встановлено на місці лінз окулярів, датчики координат, а також програмний модуль, що управляє процесом введення і виведення інформації, який відрізняється тим, що він оснащений міні-комп'ютером з програмним модулем, призначеним для бездротового зв'язку із датчиками координат, з ЕОМ і з блоком індикації, а також програмно-апаратним комплексом, що складається із згаданих датчиків координат, блока індикації та міні-комп'ютера з встановленим на міні-комп'ютері програмним модулем, що реалізує функцію обміну даними з ЕОМ для перетворення положення датчиків координат в просторі в положення курсорів на екрані дисплея блока індикації і реалізує взаємодію мінікомп'ютера з блоком індикації і з датчиками координат, а також оснащений додатковим програмним модулем, призначеним для установки на ЕОМ для реалізації функції віртуальної клавіатури і "миші", при цьому датчики координат виконані з можливістю кріплення до фаланг пальців рук і потоком обміну інформаційних даних пов'язані з міні-комп'ютером. 2. Пристрій за п. 1, який відрізняється тим, що його оснащено додатковим програмним забезпеченням призначеним для текстових, графічних, звукових та інших редакторів, 3 UA 118190 U 5 10 програмних засобів зв'язку (месенджерів), браузерів, ігр та програмних продуктів і оболонок, що використовуються в сучасній побутовій та професійній комп'ютерній техніці. 3. Пристрій за п. 1, який відрізняється тим, що згаданий міні-комп'ютер об'єднаний з ЕОМ в єдиний блок або встановлений автономно. 4. Пристрій за п. 1, який відрізняється тим, що в якості датчиків координат використаний набір акселерометрів, що мають можливість вимірювання координат їх знаходження в просторі. 5. Пристрій за п. 1, який відрізняється тим, що датчики координат забезпечені гіроскопом. 6. Пристрій за п. 1, який відрізняється тим, що датчики координат забезпечені магнітометром. 7. Пристрій за п. 1, який відрізняється тим, що датчики координат оснащені акселерометром. 8. Пристрій за п. 1, який відрізняється тим, що датчики координат виконані замкненими або незамкненими. 9. Пристрій за п. 1, який відрізняється тим, що датчики координат оснащені датчиком підтвердження. 10. Пристрій за п. 1, який відрізняється тим, що датчики координат оснащені радіомодулем. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
