Пристрій для повороту яєць в інкубаторі

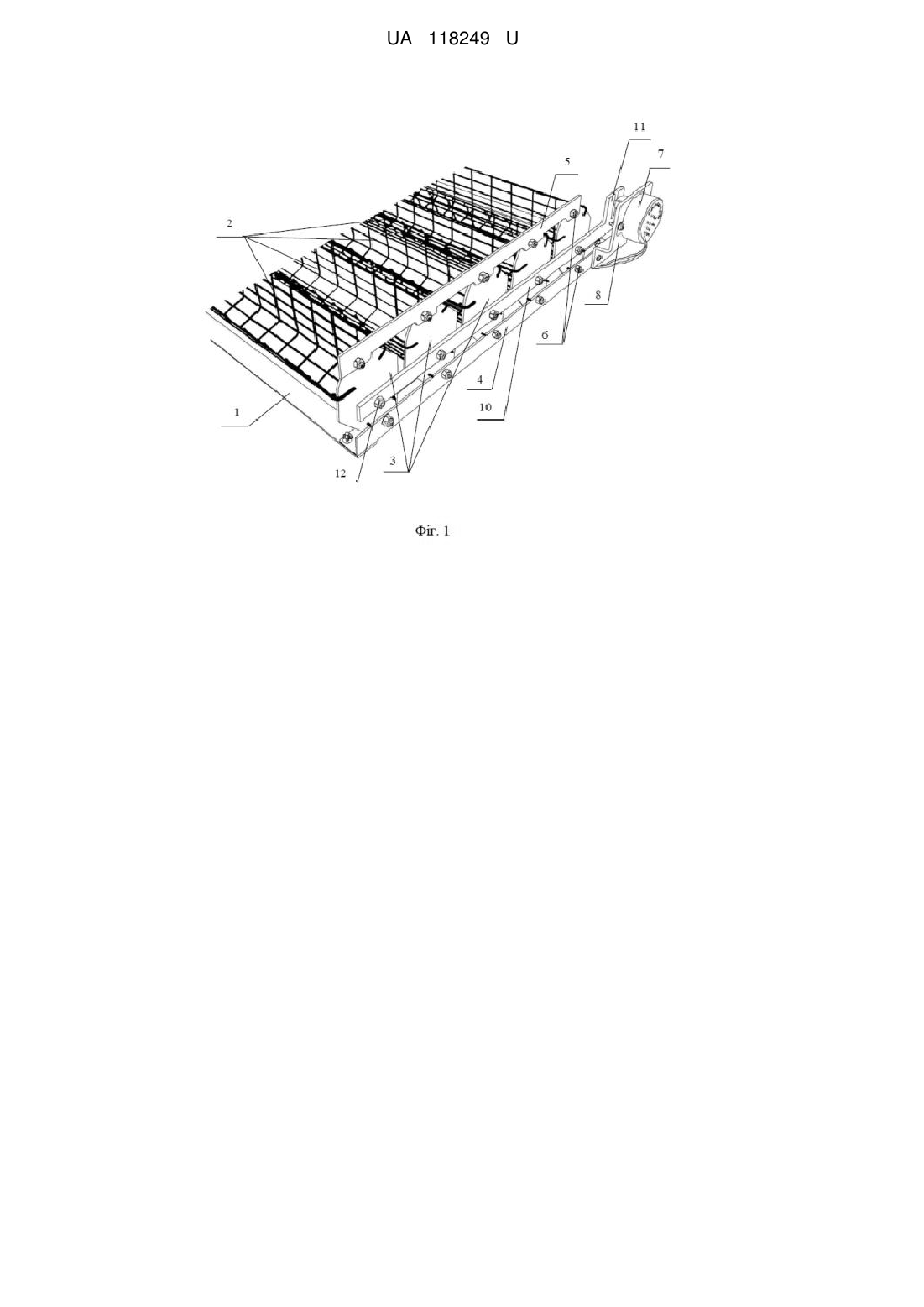

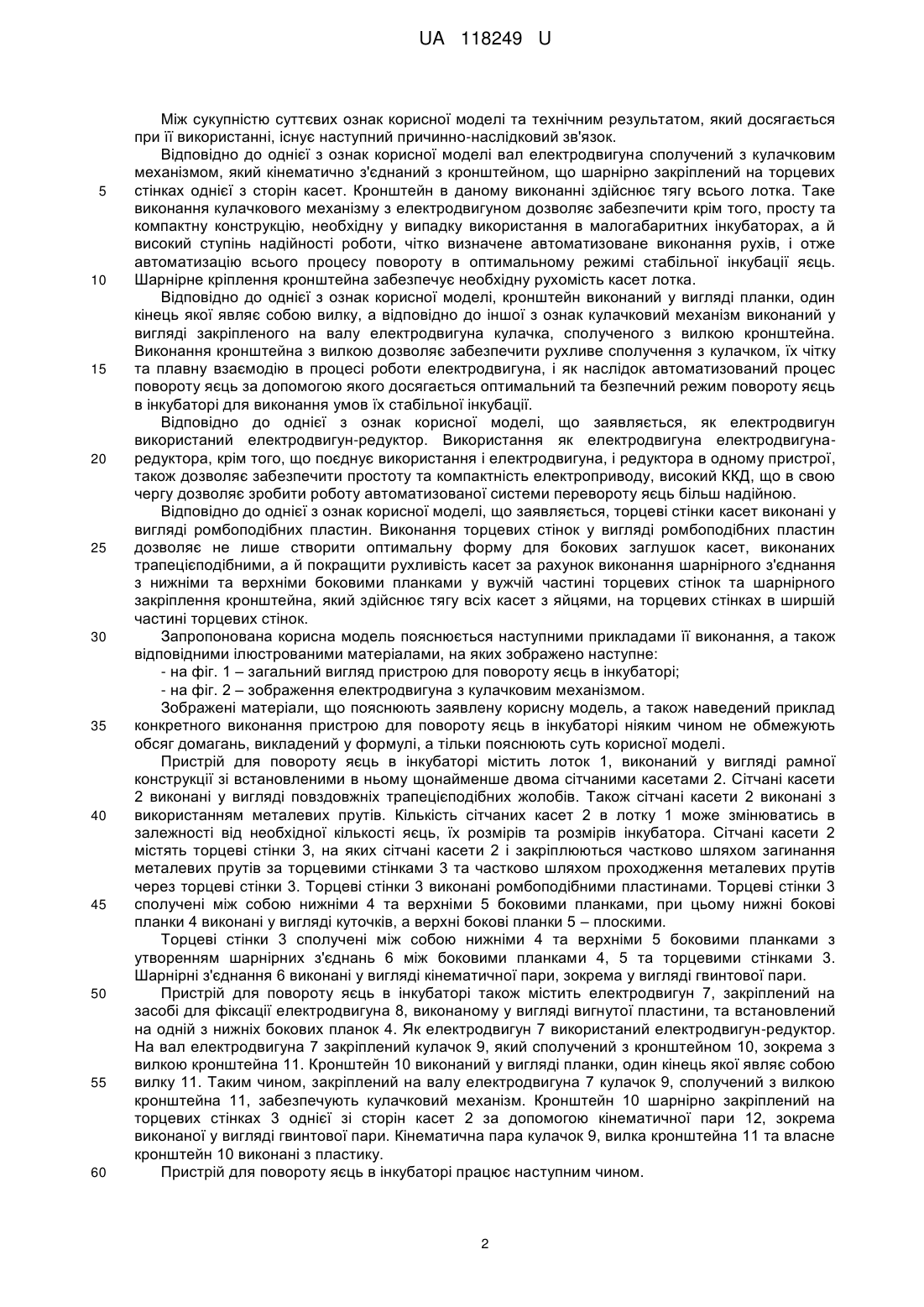

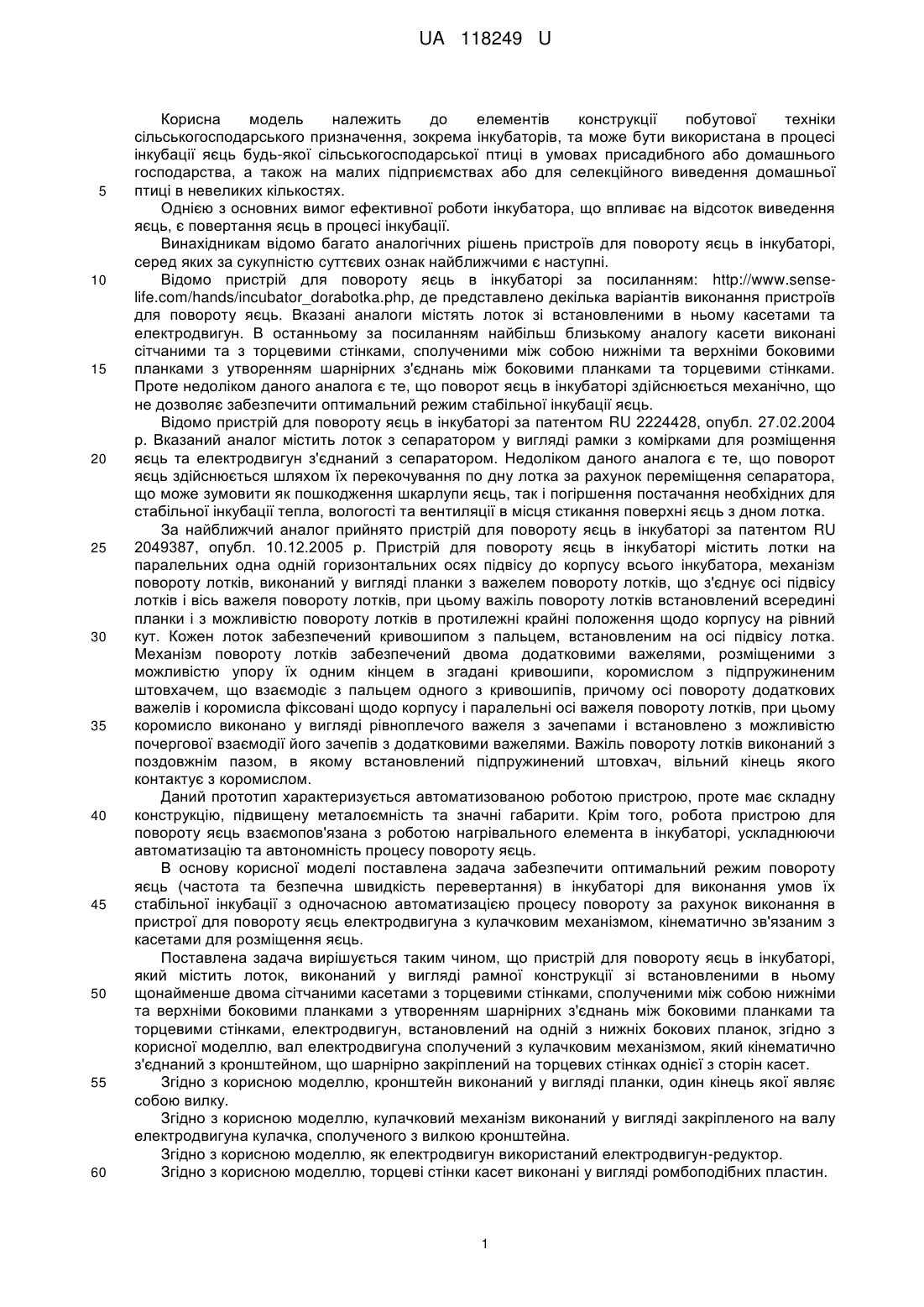

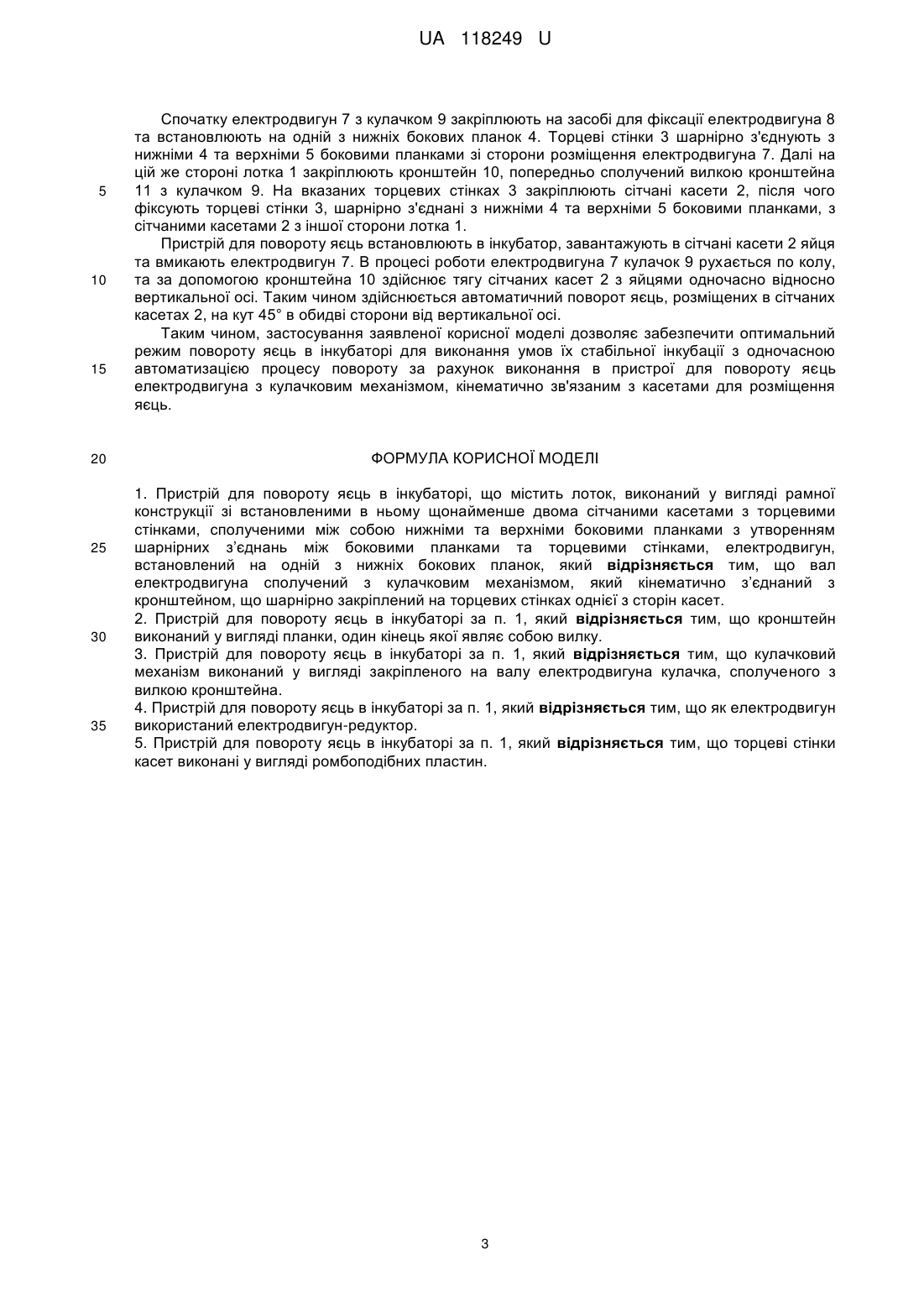

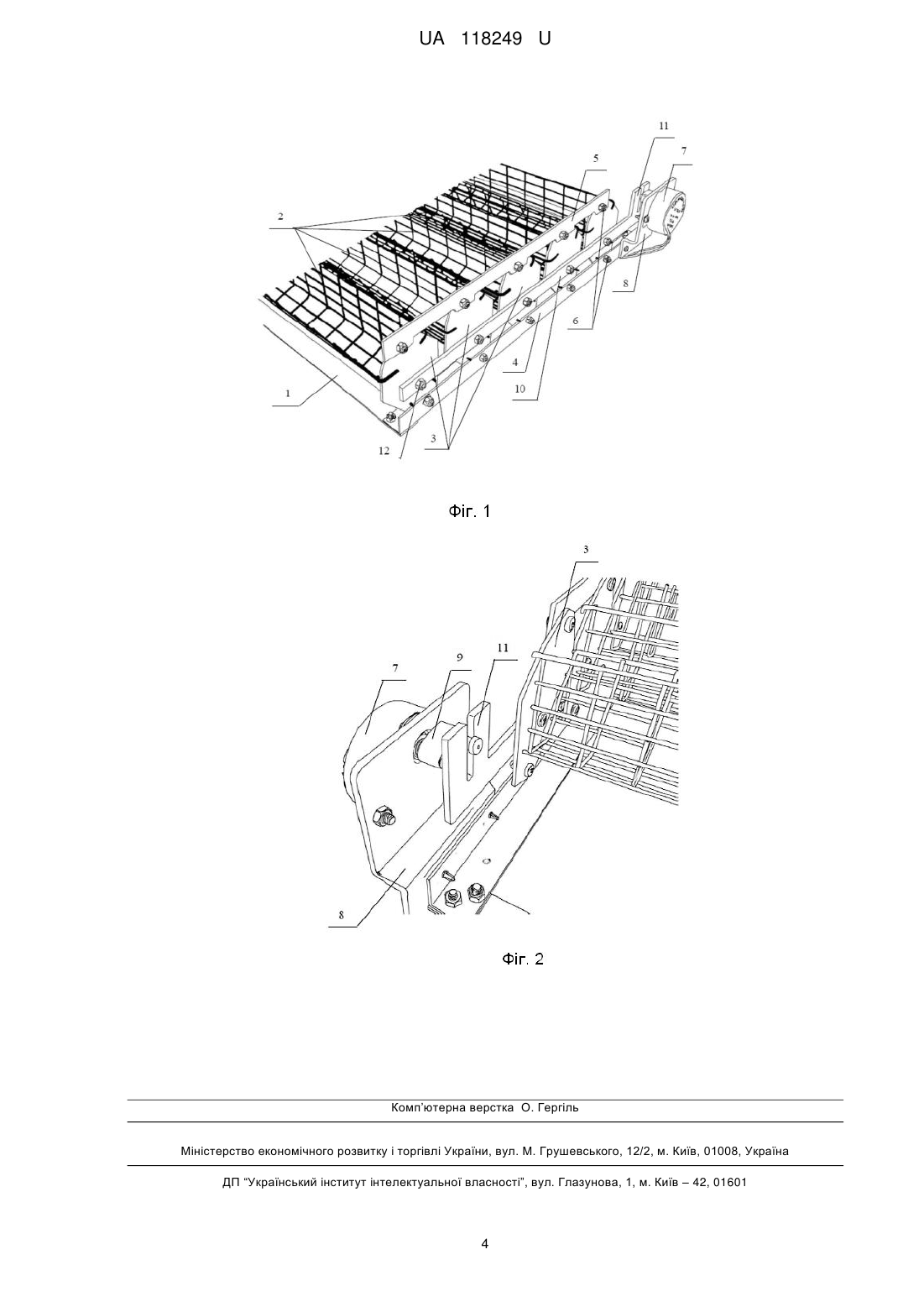

Реферат: Пристрій для повороту яєць в інкубаторі містить лоток, виконаний у вигляді рамної конструкції зі встановленими в ньому щонайменше двома сітчаними касетами з торцевими стінками, сполученими між собою нижніми та верхніми боковими планками з утворенням шарнірних з’єднань між боковими планками та торцевими стінками, електродвигун, встановлений на одній з нижніх бокових планок. Вал електродвигуна сполучений з кулачковим механізмом, який кінематично з’єднаний з кронштейном, що шарнірно закріплений на торцевих стінках однієї з сторін касет. UA 118249 U (12) UA 118249 U UA 118249 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до елементів конструкції побутової техніки сільськогосподарського призначення, зокрема інкубаторів, та може бути використана в процесі інкубації яєць будь-якої сільськогосподарської птиці в умовах присадибного або домашнього господарства, а також на малих підприємствах або для селекційного виведення домашньої птиці в невеликих кількостях. Однією з основних вимог ефективної роботи інкубатора, що впливає на відсоток виведення яєць, є повертання яєць в процесі інкубації. Винахідникам відомо багато аналогічних рішень пристроїв для повороту яєць в інкубаторі, серед яких за сукупністю суттєвих ознак найближчими є наступні. Відомо пристрій для повороту яєць в інкубаторі за посиланням: http://www.senselife.com/hands/incubator_dorabotka.php, де представлено декілька варіантів виконання пристроїв для повороту яєць. Вказані аналоги містять лоток зі встановленими в ньому касетами та електродвигун. В останньому за посиланням найбільш близькому аналогу касети виконані сітчаними та з торцевими стінками, сполученими між собою нижніми та верхніми боковими планками з утворенням шарнірних з'єднань між боковими планками та торцевими стінками. Проте недоліком даного аналога є те, що поворот яєць в інкубаторі здійснюється механічно, що не дозволяє забезпечити оптимальний режим стабільної інкубації яєць. Відомо пристрій для повороту яєць в інкубаторі за патентом RU 2224428, опубл. 27.02.2004 р. Вказаний аналог містить лоток з сепаратором у вигляді рамки з комірками для розміщення яєць та електродвигун з'єднаний з сепаратором. Недоліком даного аналога є те, що поворот яєць здійснюється шляхом їх перекочування по дну лотка за рахунок переміщення сепаратора, що може зумовити як пошкодження шкарлупи яєць, так і погіршення постачання необхідних для стабільної інкубації тепла, вологості та вентиляції в місця стикання поверхні яєць з дном лотка. За найближчий аналог прийнято пристрій для повороту яєць в інкубаторі за патентом RU 2049387, опубл. 10.12.2005 р. Пристрій для повороту яєць в інкубаторі містить лотки на паралельних одна одній горизонтальних осях підвісу до корпусу всього інкубатора, механізм повороту лотків, виконаний у вигляді планки з важелем повороту лотків, що з'єднує осі підвісу лотків і вісь важеля повороту лотків, при цьому важіль повороту лотків встановлений всередині планки і з можливістю повороту лотків в протилежні крайні положення щодо корпусу на рівний кут. Кожен лоток забезпечений кривошипом з пальцем, встановленим на осі підвісу лотка. Механізм повороту лотків забезпечений двома додатковими важелями, розміщеними з можливістю упору їх одним кінцем в згадані кривошипи, коромислом з підпружиненим штовхачем, що взаємодіє з пальцем одного з кривошипів, причому осі повороту додаткових важелів і коромисла фіксовані щодо корпусу і паралельні осі важеля повороту лотків, при цьому коромисло виконано у вигляді рівноплечого важеля з зачепами і встановлено з можливістю почергової взаємодії його зачепів з додатковими важелями. Важіль повороту лотків виконаний з поздовжнім пазом, в якому встановлений підпружинений штовхач, вільний кінець якого контактує з коромислом. Даний прототип характеризується автоматизованою роботою пристрою, проте має складну конструкцію, підвищену металоємність та значні габарити. Крім того, робота пристрою для повороту яєць взаємопов'язана з роботою нагрівального елемента в інкубаторі, ускладнюючи автоматизацію та автономність процесу повороту яєць. В основу корисної моделі поставлена задача забезпечити оптимальний режим повороту яєць (частота та безпечна швидкість перевертання) в інкубаторі для виконання умов їх стабільної інкубації з одночасною автоматизацією процесу повороту за рахунок виконання в пристрої для повороту яєць електродвигуна з кулачковим механізмом, кінематично зв'язаним з касетами для розміщення яєць. Поставлена задача вирішується таким чином, що пристрій для повороту яєць в інкубаторі, який містить лоток, виконаний у вигляді рамної конструкції зі встановленими в ньому щонайменше двома сітчаними касетами з торцевими стінками, сполученими між собою нижніми та верхніми боковими планками з утворенням шарнірних з'єднань між боковими планками та торцевими стінками, електродвигун, встановлений на одній з нижніх бокових планок, згідно з корисної моделлю, вал електродвигуна сполучений з кулачковим механізмом, який кінематично з'єднаний з кронштейном, що шарнірно закріплений на торцевих стінках однієї з сторін касет. Згідно з корисною моделлю, кронштейн виконаний у вигляді планки, один кінець якої являє собою вилку. Згідно з корисною моделлю, кулачковий механізм виконаний у вигляді закріпленого на валу електродвигуна кулачка, сполученого з вилкою кронштейна. Згідно з корисною моделлю, як електродвигун використаний електродвигун-редуктор. Згідно з корисною моделлю, торцеві стінки касет виконані у вигляді ромбоподібних пластин. 1 UA 118249 U 5 10 15 20 25 30 35 40 45 50 55 60 Між сукупністю суттєвих ознак корисної моделі та технічним результатом, який досягається при її використанні, існує наступний причинно-наслідковий зв'язок. Відповідно до однієї з ознак корисної моделі вал електродвигуна сполучений з кулачковим механізмом, який кінематично з'єднаний з кронштейном, що шарнірно закріплений на торцевих стінках однієї з сторін касет. Кронштейн в даному виконанні здійснює тягу всього лотка. Таке виконання кулачкового механізму з електродвигуном дозволяє забезпечити крім того, просту та компактну конструкцію, необхідну у випадку використання в малогабаритних інкубаторах, а й високий ступінь надійності роботи, чітко визначене автоматизоване виконання рухів, і отже автоматизацію всього процесу повороту в оптимальному режимі стабільної інкубації яєць. Шарнірне кріплення кронштейна забезпечує необхідну рухомість касет лотка. Відповідно до однієї з ознак корисної моделі, кронштейн виконаний у вигляді планки, один кінець якої являє собою вилку, а відповідно до іншої з ознак кулачковий механізм виконаний у вигляді закріпленого на валу електродвигуна кулачка, сполученого з вилкою кронштейна. Виконання кронштейна з вилкою дозволяє забезпечити рухливе сполучення з кулачком, їх чітку та плавну взаємодію в процесі роботи електродвигуна, і як наслідок автоматизований процес повороту яєць за допомогою якого досягається оптимальний та безпечний режим повороту яєць в інкубаторі для виконання умов їх стабільної інкубації. Відповідно до однієї з ознак корисної моделі, що заявляється, як електродвигун використаний електродвигун-редуктор. Використання як електродвигуна електродвигунаредуктора, крім того, що поєднує використання і електродвигуна, і редуктора в одному пристрої, також дозволяє забезпечити простоту та компактність електроприводу, високий ККД, що в свою чергу дозволяє зробити роботу автоматизованої системи перевороту яєць більш надійною. Відповідно до однієї з ознак корисної моделі, що заявляється, торцеві стінки касет виконані у вигляді ромбоподібних пластин. Виконання торцевих стінок у вигляді ромбоподібних пластин дозволяє не лише створити оптимальну форму для бокових заглушок касет, виконаних трапецієподібними, а й покращити рухливість касет за рахунок виконання шарнірного з'єднання з нижніми та верхніми боковими планками у вужчій частині торцевих стінок та шарнірного закріплення кронштейна, який здійснює тягу всіх касет з яйцями, на торцевих стінках в ширшій частині торцевих стінок. Запропонована корисна модель пояснюється наступними прикладами її виконання, а також відповідними ілюстрованими матеріалами, на яких зображено наступне: - на фіг. 1 – загальний вигляд пристрою для повороту яєць в інкубаторі; - на фіг. 2 – зображення електродвигуна з кулачковим механізмом. Зображені матеріали, що пояснюють заявлену корисну модель, а також наведений приклад конкретного виконання пристрою для повороту яєць в інкубаторі ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Пристрій для повороту яєць в інкубаторі містить лоток 1, виконаний у вигляді рамної конструкції зі встановленими в ньому щонайменше двома сітчаними касетами 2. Сітчані касети 2 виконані у вигляді повздовжніх трапецієподібних жолобів. Також сітчані касети 2 виконані з використанням металевих прутів. Кількість сітчаних касет 2 в лотку 1 може змінюватись в залежності від необхідної кількості яєць, їх розмірів та розмірів інкубатора. Сітчані касети 2 містять торцеві стінки 3, на яких сітчані касети 2 і закріплюються частково шляхом загинання металевих прутів за торцевими стінками 3 та частково шляхом проходження металевих прутів через торцеві стінки 3. Торцеві стінки 3 виконані ромбоподібними пластинами. Торцеві стінки 3 сполучені між собою нижніми 4 та верхніми 5 боковими планками, при цьому нижні бокові планки 4 виконані у вигляді куточків, а верхні бокові планки 5 – плоскими. Торцеві стінки 3 сполучені між собою нижніми 4 та верхніми 5 боковими планками з утворенням шарнірних з'єднань 6 між боковими планками 4, 5 та торцевими стінками 3. Шарнірні з'єднання 6 виконані у вигляді кінематичної пари, зокрема у вигляді гвинтової пари. Пристрій для повороту яєць в інкубаторі також містить електродвигун 7, закріплений на засобі для фіксації електродвигуна 8, виконаному у вигляді вигнутої пластини, та встановлений на одній з нижніх бокових планок 4. Як електродвигун 7 використаний електродвигун-редуктор. На вал електродвигуна 7 закріплений кулачок 9, який сполучений з кронштейном 10, зокрема з вилкою кронштейна 11. Кронштейн 10 виконаний у вигляді планки, один кінець якої являє собою вилку 11. Таким чином, закріплений на валу електродвигуна 7 кулачок 9, сполучений з вилкою кронштейна 11, забезпечують кулачковий механізм. Кронштейн 10 шарнірно закріплений на торцевих стінках 3 однієї зі сторін касет 2 за допомогою кінематичної пари 12, зокрема виконаної у вигляді гвинтової пари. Кінематична пара кулачок 9, вилка кронштейна 11 та власне кронштейн 10 виконані з пластику. Пристрій для повороту яєць в інкубаторі працює наступним чином. 2 UA 118249 U 5 10 15 20 25 30 35 Спочатку електродвигун 7 з кулачком 9 закріплюють на засобі для фіксації електродвигуна 8 та встановлюють на одній з нижніх бокових планок 4. Торцеві стінки 3 шарнірно з'єднують з нижніми 4 та верхніми 5 боковими планками зі сторони розміщення електродвигуна 7. Далі на цій же стороні лотка 1 закріплюють кронштейн 10, попередньо сполучений вилкою кронштейна 11 з кулачком 9. На вказаних торцевих стінках 3 закріплюють сітчані касети 2, після чого фіксують торцеві стінки 3, шарнірно з'єднані з нижніми 4 та верхніми 5 боковими планками, з сітчаними касетами 2 з іншої сторони лотка 1. Пристрій для повороту яєць встановлюють в інкубатор, завантажують в сітчані касети 2 яйця та вмикають електродвигун 7. В процесі роботи електродвигуна 7 кулачок 9 рухається по колу, та за допомогою кронштейна 10 здійснює тягу сітчаних касет 2 з яйцями одночасно відносно вертикальної осі. Таким чином здійснюється автоматичний поворот яєць, розміщених в сітчаних касетах 2, на кут 45° в обидві сторони від вертикальної осі. Таким чином, застосування заявленої корисної моделі дозволяє забезпечити оптимальний режим повороту яєць в інкубаторі для виконання умов їх стабільної інкубації з одночасною автоматизацією процесу повороту за рахунок виконання в пристрої для повороту яєць електродвигуна з кулачковим механізмом, кінематично зв'язаним з касетами для розміщення яєць. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для повороту яєць в інкубаторі, що містить лоток, виконаний у вигляді рамної конструкції зі встановленими в ньому щонайменше двома сітчаними касетами з торцевими стінками, сполученими між собою нижніми та верхніми боковими планками з утворенням шарнірних з’єднань між боковими планками та торцевими стінками, електродвигун, встановлений на одній з нижніх бокових планок, який відрізняється тим, що вал електродвигуна сполучений з кулачковим механізмом, який кінематично з’єднаний з кронштейном, що шарнірно закріплений на торцевих стінках однієї з сторін касет. 2. Пристрій для повороту яєць в інкубаторі за п. 1, який відрізняється тим, що кронштейн виконаний у вигляді планки, один кінець якої являє собою вилку. 3. Пристрій для повороту яєць в інкубаторі за п. 1, який відрізняється тим, що кулачковий механізм виконаний у вигляді закріпленого на валу електродвигуна кулачка, сполученого з вилкою кронштейна. 4. Пристрій для повороту яєць в інкубаторі за п. 1, який відрізняється тим, що як електродвигун використаний електродвигун-редуктор. 5. Пристрій для повороту яєць в інкубаторі за п. 1, який відрізняється тим, що торцеві стінки касет виконані у вигляді ромбоподібних пластин. 3 UA 118249 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
