Корпус світлодіодного світильника

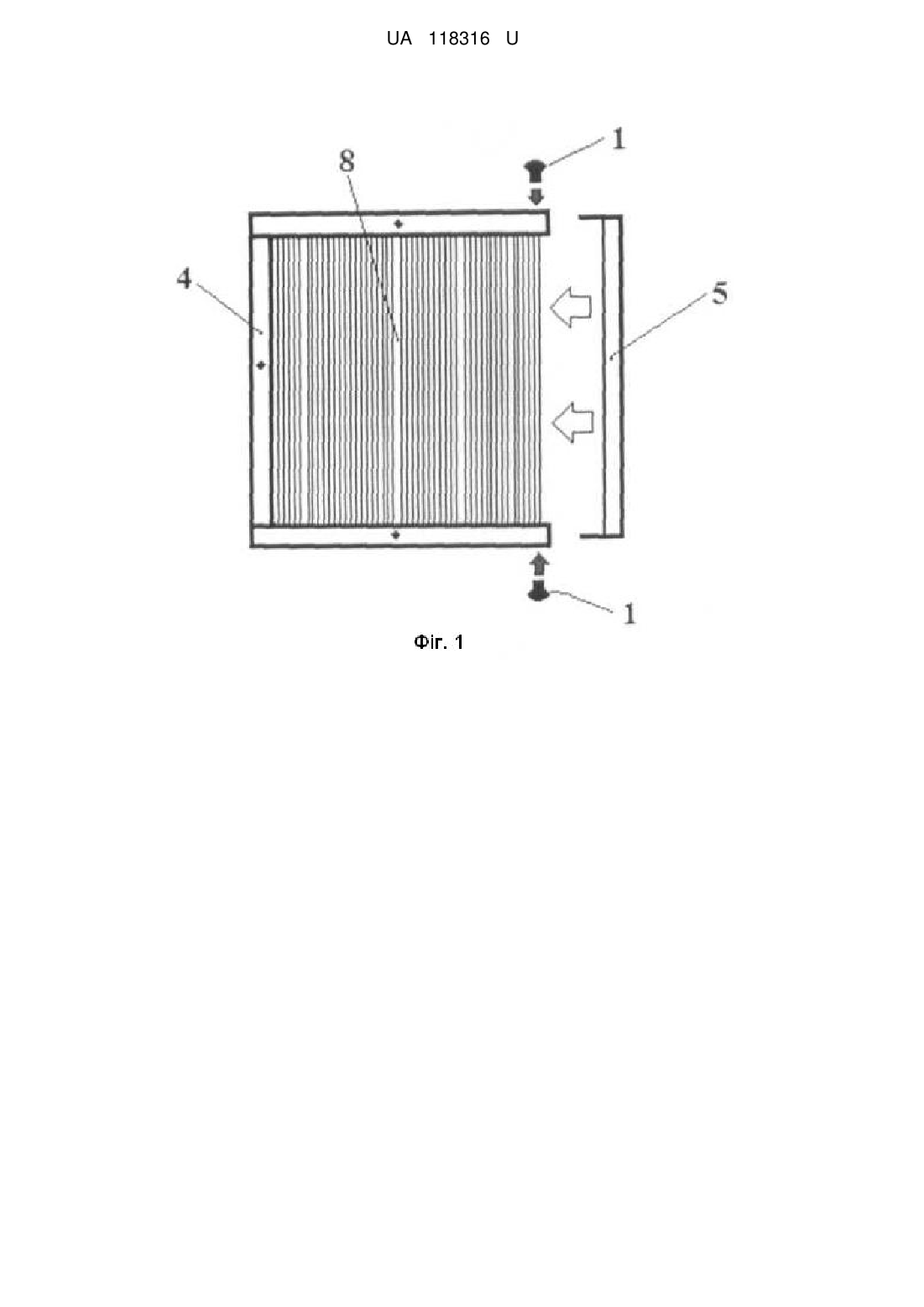

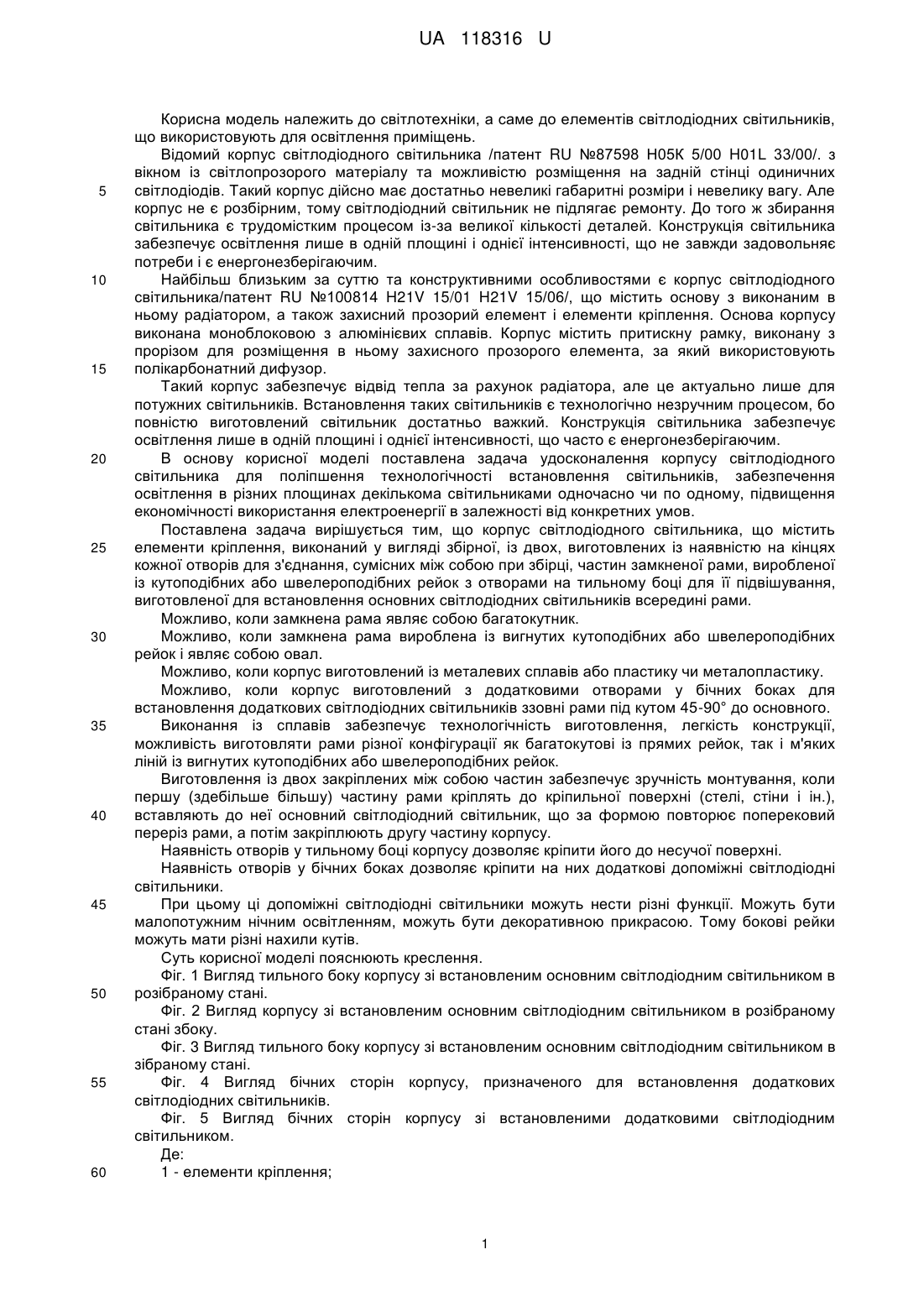

Реферат: UA 118316 U UA 118316 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до світлотехніки, а саме до елементів світлодіодних світильників, що використовують для освітлення приміщень. Відомий корпус світлодіодного світильника /патент RU №87598 Н05К 5/00 H01L 33/00/. з вікном із світлопрозорого матеріалу та можливістю розміщення на задній стінці одиничних світлодіодів. Такий корпус дійсно має достатньо невеликі габаритні розміри і невелику вагу. Але корпус не є розбірним, тому світлодіодний світильник не підлягає ремонту. До того ж збирання світильника є трудомістким процесом із-за великої кількості деталей. Конструкція світильника забезпечує освітлення лише в одній площині і однієї інтенсивності, що не завжди задовольняє потреби і є енергонезберігаючим. Найбільш близьким за суттю та конструктивними особливостями є корпус світлодіодного світильника/патент RU №100814 H21V 15/01 H21V 15/06/, що містить основу з виконаним в ньому радіатором, а також захисний прозорий елемент і елементи кріплення. Основа корпусу виконана моноблоковою з алюмінієвих сплавів. Корпус містить притискну рамку, виконану з прорізом для розміщення в ньому захисного прозорого елемента, за який використовують полікарбонатний дифузор. Такий корпус забезпечує відвід тепла за рахунок радіатора, але це актуально лише для потужних світильників. Встановлення таких світильників є технологічно незручним процесом, бо повністю виготовлений світильник достатньо важкий. Конструкція світильника забезпечує освітлення лише в одній площині і однієї інтенсивності, що часто є енергонезберігаючим. В основу корисної моделі поставлена задача удосконалення корпусу світлодіодного світильника для поліпшення технологічності встановлення світильників, забезпечення освітлення в різних площинах декількома світильниками одночасно чи по одному, підвищення економічності використання електроенергії в залежності від конкретних умов. Поставлена задача вирішується тим, що корпус світлодіодного світильника, що містить елементи кріплення, виконаний у вигляді збірної, із двох, виготовлених із наявністю на кінцях кожної отворів для з'єднання, сумісних між собою при збірці, частин замкненої рами, виробленої із кутоподібних або швелероподібних рейок з отворами на тильному боці для її підвішування, виготовленої для встановлення основних світлодіодних світильників всередині рами. Можливо, коли замкнена рама являє собою багатокутник. Можливо, коли замкнена рама вироблена із вигнутих кутоподібних або швелероподібних рейок і являє собою овал. Можливо, коли корпус виготовлений із металевих сплавів або пластику чи металопластику. Можливо, коли корпус виготовлений з додатковими отворами у бічних боках для встановлення додаткових світлодіодних світильників ззовні рами під кутом 45-90° до основного. Виконання із сплавів забезпечує технологічність виготовлення, легкість конструкції, можливість виготовляти рами різної конфігурації як багатокутові із прямих рейок, так і м'яких ліній із вигнутих кутоподібних або швелероподібних рейок. Виготовлення із двох закріплених між собою частин забезпечує зручність монтування, коли першу (здебільше більшу) частину рами кріплять до кріпильної поверхні (стелі, стіни і ін.), вставляють до неї основний світлодіодний світильник, що за формою повторює поперековий переріз рами, а потім закріплюють другу частину корпусу. Наявність отворів у тильному боці корпусу дозволяє кріпити його до несучої поверхні. Наявність отворів у бічних боках дозволяє кріпити на них додаткові допоміжні світлодіодні світильники. При цьому ці допоміжні світлодіодні світильники можуть нести різні функції. Можуть бути малопотужним нічним освітленням, можуть бути декоративною прикрасою. Тому бокові рейки можуть мати різні нахили кутів. Суть корисної моделі пояснюють креслення. Фіг. 1 Вигляд тильного боку корпусу зі встановленим основним світлодіодним світильником в розібраному стані. Фіг. 2 Вигляд корпусу зі встановленим основним світлодіодним світильником в розібраному стані збоку. Фіг. 3 Вигляд тильного боку корпусу зі встановленим основним світлодіодним світильником в зібраному стані. Фіг. 4 Вигляд бічних сторін корпусу, призначеного для встановлення додаткових світлодіодних світильників. Фіг. 5 Вигляд бічних сторін корпусу зі встановленими додатковими світлодіодним світильником. Де: 1 - елементи кріплення; 1 UA 118316 U 5 2,3 - отвори для з'єднання на кінцях частин замкненої рами; 4,5 - перша та друга частини замкненої рами; 6 - замкнена рама; 7 - отвори для підвішування на тильному боці замкненої рами; 8 - основний світлодіодний світильник, встановлений всередині рами; 9 - додатковий світлодіодний світильник, встановлений ззовні рами; 10 - отвори на бічному боці. - напрям з'єднання частин корпусу 10 15 20 25 30 35 40 45 - напрям встановлення елемента кріплення Корпус світлодіодного світильника (фіг.фіг. 1-5), що містить елементи кріплення 1, виконаний у вигляді збірної, із двох, виготовлених із наявністю на кінцях кожної, отворів для з'єднання 2, 3, сумісних між собою при збиранні, частин 4, 5 замкненої рами 6, виробленої із кутоподібних або швелероподібних рейок з отворами на тильному боці для її підвішування 7, виготовленої для встановлення основних світлодіодних світильників 8 всередині рами 6. При потребі встановлення додаткових світлодіодних світильників 9 ззовні під кутом 45-90° до основного і наявні у бічних боках отвори 10 для них. Корпус світлодіодного світильника збирають та використовують наступним чином. Одну (найчастіше більшу) частину корпусу 4 підвішують за допомогою кріпильних елементів 1, що введені через отвори на тильному боці 7 до кріпильної поверхні (стелі, стіни і ін.). Приєднують основний світлодіодний світильник 8 до мережі живлення у виключеному стані. Вставляють основний світлодіодний світильник 8 до частини корпусу шляхом розміщення його всередині корпусу. Приєднують другу частину корпусу 5 до першої частини корпусу 4, причому отвори для з'єднання 2, 3 повинні співпадати між собою. У отвори для з'єднання 2,3 вставляють кріпильні елементи 1, утворюючи таким чином замкнену раму 6. За потреби через отвори на бічному боці 10 замкненої рами 6 кріпильними елементами 1 прикріплюють ззовні рами додаткові світлодіодні світильники 9. Заміна або демонтаж освітлювального елемента, корпусу здійснюється у зворотному порядку способу монтажу. При включенні мережі живлення може працювати основний світлодіодний світильник 8 або додатковий світлодіодний світильник 9, встановлений ззовні рами, або за потреби, обидва 8 та 9. На основі корисної моделі на підприємстві ТОВ "ВТК "Енергозберігаючі технології" (м. Київ) випускають корпуси світлодіодних світильників різного призначення у широкому асортименті. Зокрема найпоширенішою є модель прямокутного корпусу для світлодіодного світильника довжиною та шириною 595 мм, товщиною від 9 мм до 15 мм. Як кріпильні елементи 1 використовують саморізи, гвинти, шурупи, дюбелі, болти, гвіздки, заклепки, кліпси та інші. Найбільш поширеними є корпуси, що призначені для використання як у вечірні години на повну потужність, вмикаючи всі або основні світлодіодні світильники 8, а у нічні години лише додаткові світлодіодні світильники 9. Але попитом користуються і корпуси світлодіодних світильників, призначені для офісних приміщень, робочих кабінетів, коридорів, технічних та інших приміщень. Вони можуть комплектуватися за заявками замовників. Таким чином удосконалення корпусу світлодіодного світильника поліпшує технологічність встановлення світильників, забезпечує освітлення в різних площинах декількома світильниками одночасно чи по одному, підвищує економічність використання електроенергії в залежності від конкретних умов. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Корпус світлодіодного світильника, що містить елементи кріплення, який відрізняється тим, що виконаний у вигляді збірної, із двох, виготовлених із наявністю на кінцях кожної, отворів для з'єднання, сумісних між собою при збиранні, частин замкненої рами, виробленої із кутоподібних або швелероподібних рейок з отворами на тильному боці для її підвішування, виготовленої для встановлення основних світлодіодних світильників всередині рами. 2 UA 118316 U 5 2. Корпус світлодіодного світильника за п. 1, який відрізняється тим, що виготовлений з додатковими отворами у бічних боках для встановлення додаткових світлодіодних світильників ззовні рами під кутом 45-90° до основного. 3. Корпус за п. 1 або п. 2, який відрізняється тим, що замкнена рама являє собою багатокутник. 4. Корпус за будь-яким із пп. 1-3, який відрізняється тим, що замкнена рама виготовлена із вигнутих кутоподібних або швелероподібних рейок і являє собою овал. 5. Корпус за будь-яким із пп. 1-4, який відрізняється тим, що вироблений із металевих сплавів або металопластику. 3 UA 118316 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
