Поперечна тепла грядка володимира розума

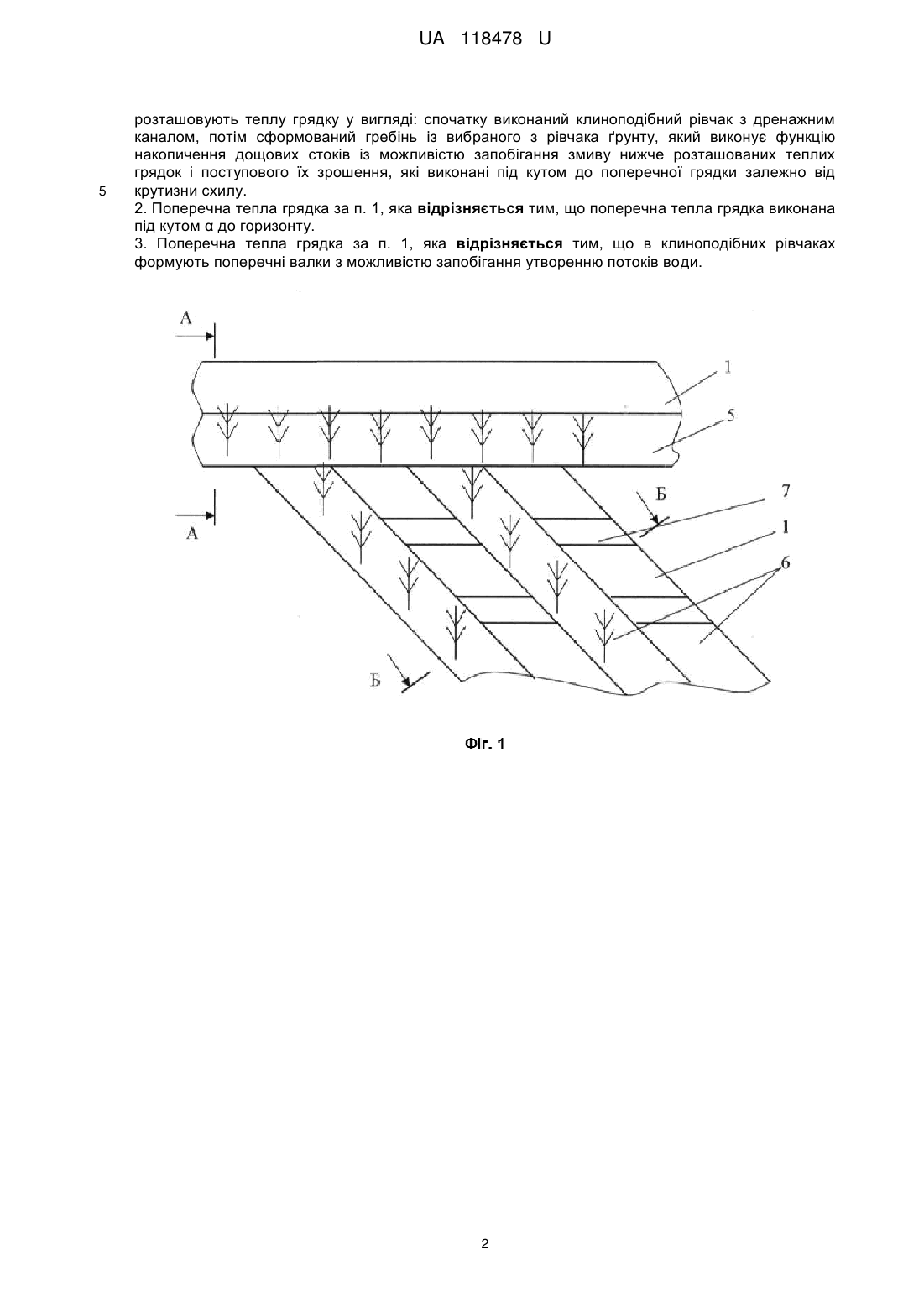

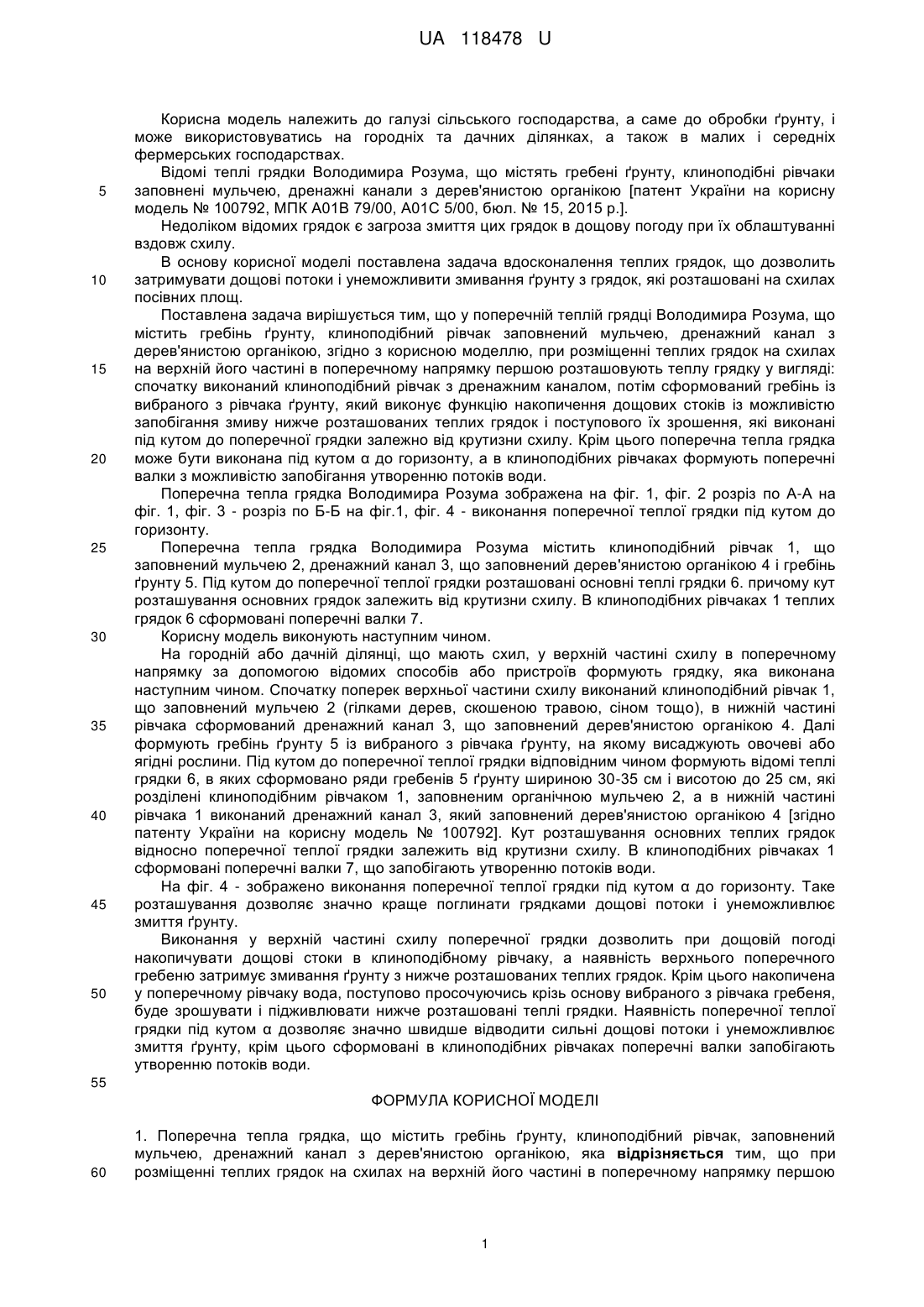

Реферат: Поперечна тепла грядка містить гребінь ґрунту, клиноподібний рівчак, заповнений мульчею, дренажний канал з дерев'янистою органікою. При розміщенні теплих грядок на схилах на верхній його частині в поперечному напрямку першою розташовують теплу грядку у вигляді: спочатку виконаний клиноподібний рівчак з дренажним каналом, потім сформований гребінь із вибраного з рівчака ґрунту, який виконує функцію накопичення дощових стоків із можливістю запобігання змиву нижче розташованих теплих грядок і поступового їх зрошення, які виконані під кутом до поперечної грядки залежно від крутизни схилу. UA 118478 U (54) ПОПЕРЕЧНА ТЕПЛА ГРЯДКА ВОЛОДИМИРА РОЗУМА UA 118478 U UA 118478 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, а саме до обробки ґрунту, і може використовуватись на городніх та дачних ділянках, а також в малих і середніх фермерських господарствах. Відомі теплі грядки Володимира Розума, що містять гребені ґрунту, клиноподібні рівчаки заповнені мульчею, дренажні канали з дерев'янистою органікою [патент України на корисну модель № 100792, МПК А01В 79/00, А01С 5/00, бюл. № 15, 2015 р.]. Недоліком відомих грядок є загроза змиття цих грядок в дощову погоду при їх облаштуванні вздовж схилу. В основу корисної моделі поставлена задача вдосконалення теплих грядок, що дозволить затримувати дощові потоки і унеможливити змивання ґрунту з грядок, які розташовані на схилах посівних площ. Поставлена задача вирішується тим, що у поперечній теплій грядці Володимира Розума, що містить гребінь ґрунту, клиноподібний рівчак заповнений мульчею, дренажний канал з дерев'янистою органікою, згідно з корисною моделлю, при розміщенні теплих грядок на схилах на верхній його частині в поперечному напрямку першою розташовують теплу грядку у вигляді: спочатку виконаний клиноподібний рівчак з дренажним каналом, потім сформований гребінь із вибраного з рівчака ґрунту, який виконує функцію накопичення дощових стоків із можливістю запобігання змиву нижче розташованих теплих грядок і поступового їх зрошення, які виконані під кутом до поперечної грядки залежно від крутизни схилу. Крім цього поперечна тепла грядка може бути виконана під кутом α до горизонту, а в клиноподібних рівчаках формують поперечні валки з можливістю запобігання утворенню потоків води. Поперечна тепла грядка Володимира Розума зображена на фіг. 1, фіг. 2 розріз по А-А на фіг. 1, фіг. 3 - розріз по Б-Б на фіг.1, фіг. 4 - виконання поперечної теплої грядки під кутом до горизонту. Поперечна тепла грядка Володимира Розума містить клиноподібний рівчак 1, що заповнений мульчею 2, дренажний канал 3, що заповнений дерев'янистою органікою 4 і гребінь ґрунту 5. Під кутом до поперечної теплої грядки розташовані основні теплі грядки 6. причому кут розташування основних грядок залежить від крутизни схилу. В клиноподібних рівчаках 1 теплих грядок 6 сформовані поперечні валки 7. Корисну модель виконують наступним чином. На городній або дачній ділянці, що мають схил, у верхній частині схилу в поперечному напрямку за допомогою відомих способів або пристроїв формують грядку, яка виконана наступним чином. Спочатку поперек верхньої частини схилу виконаний клиноподібний рівчак 1, що заповнений мульчею 2 (гілками дерев, скошеною травою, сіном тощо), в нижній частині рівчака сформований дренажний канал 3, що заповнений дерев'янистою органікою 4. Далі формують гребінь ґрунту 5 із вибраного з рівчака ґрунту, на якому висаджують овочеві або ягідні рослини. Під кутом до поперечної теплої грядки відповідним чином формують відомі теплі грядки 6, в яких сформовано ряди гребенів 5 ґрунту шириною 30-35 см і висотою до 25 см, які розділені клиноподібним рівчаком 1, заповненим органічною мульчею 2, а в нижній частині рівчака 1 виконаний дренажний канал 3, який заповнений дерев'янистою органікою 4 [згідно патенту України на корисну модель № 100792]. Кут розташування основних теплих грядок відносно поперечної теплої грядки залежить від крутизни схилу. В клиноподібних рівчаках 1 сформовані поперечні валки 7, що запобігають утворенню потоків води. На фіг. 4 - зображено виконання поперечної теплої грядки під кутом α до горизонту. Таке розташування дозволяє значно краще поглинати грядками дощові потоки і унеможливлює змиття ґрунту. Виконання у верхній частині схилу поперечної грядки дозволить при дощовій погоді накопичувати дощові стоки в клиноподібному рівчаку, а наявність верхнього поперечного гребеню затримує змивання ґрунту з нижче розташованих теплих грядок. Крім цього накопичена у поперечному рівчаку вода, поступово просочуючись крізь основу вибраного з рівчака гребеня, буде зрошувати і підживлювати нижче розташовані теплі грядки. Наявність поперечної теплої грядки під кутом α дозволяє значно швидше відводити сильні дощові потоки і унеможливлює змиття ґрунту, крім цього сформовані в клиноподібних рівчаках поперечні валки запобігають утворенню потоків води. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Поперечна тепла грядка, що містить гребінь ґрунту, клиноподібний рівчак, заповнений мульчею, дренажний канал з дерев'янистою органікою, яка відрізняється тим, що при розміщенні теплих грядок на схилах на верхній його частині в поперечному напрямку першою 1 UA 118478 U 5 розташовують теплу грядку у вигляді: спочатку виконаний клиноподібний рівчак з дренажним каналом, потім сформований гребінь із вибраного з рівчака ґрунту, який виконує функцію накопичення дощових стоків із можливістю запобігання змиву нижче розташованих теплих грядок і поступового їх зрошення, які виконані під кутом до поперечної грядки залежно від крутизни схилу. 2. Поперечна тепла грядка за п. 1, яка відрізняється тим, що поперечна тепла грядка виконана під кутом α до горизонту. 3. Поперечна тепла грядка за п. 1, яка відрізняється тим, що в клиноподібних рівчаках формують поперечні валки з можливістю запобігання утворенню потоків води. 2 UA 118478 U 3 UA 118478 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
