Обертовий позиційний стіл друкарської машини для друку ворітних панелей

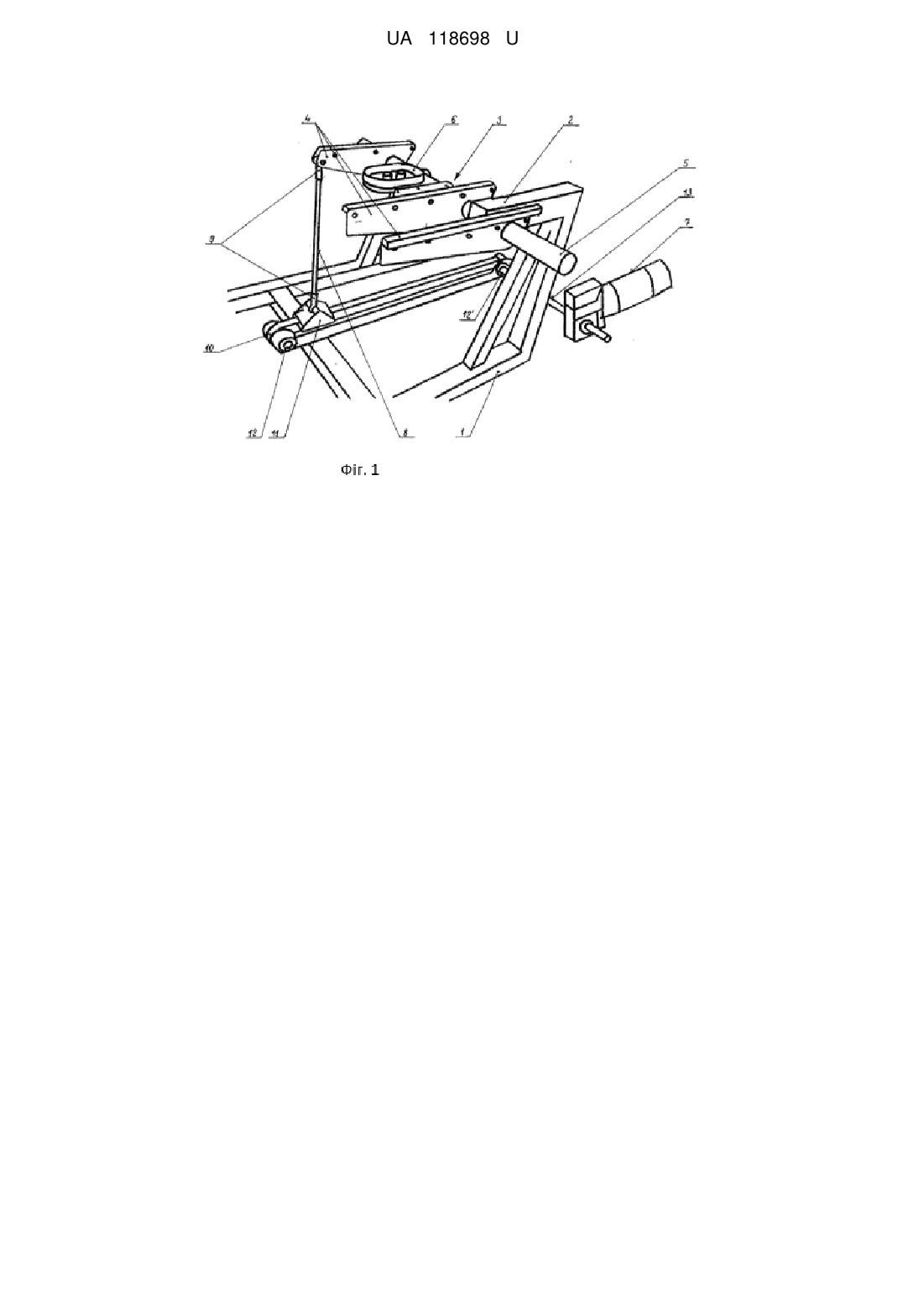

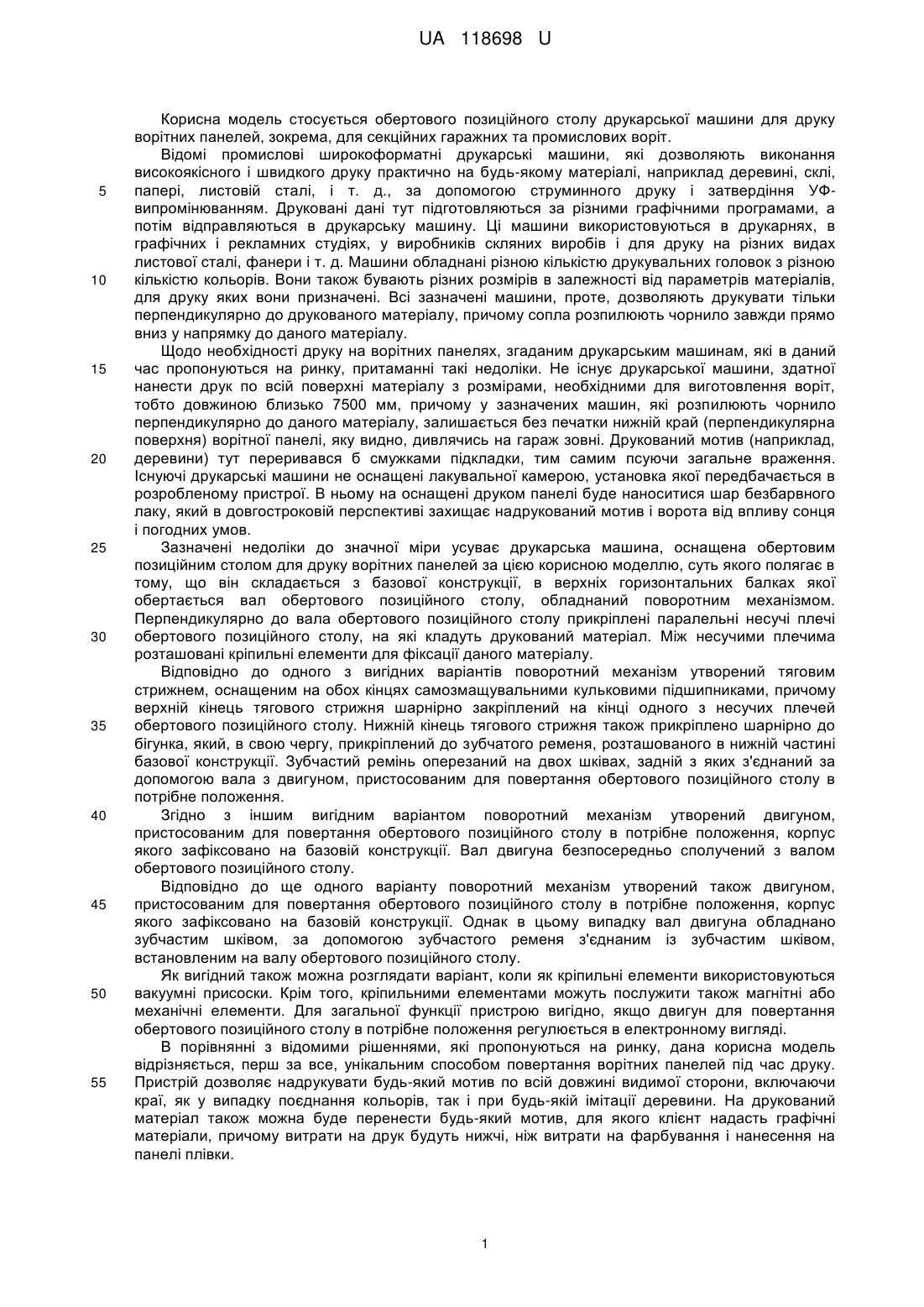

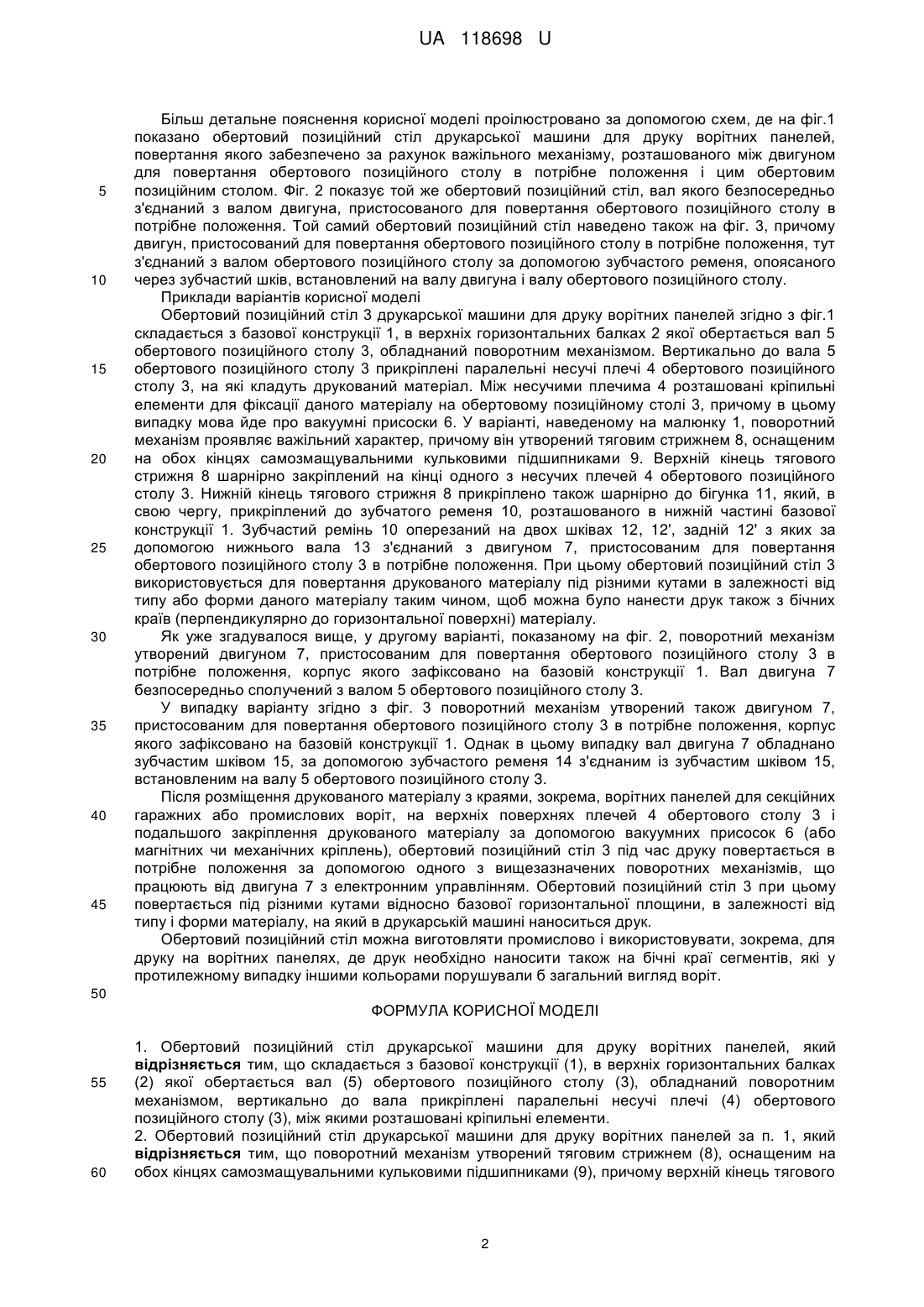

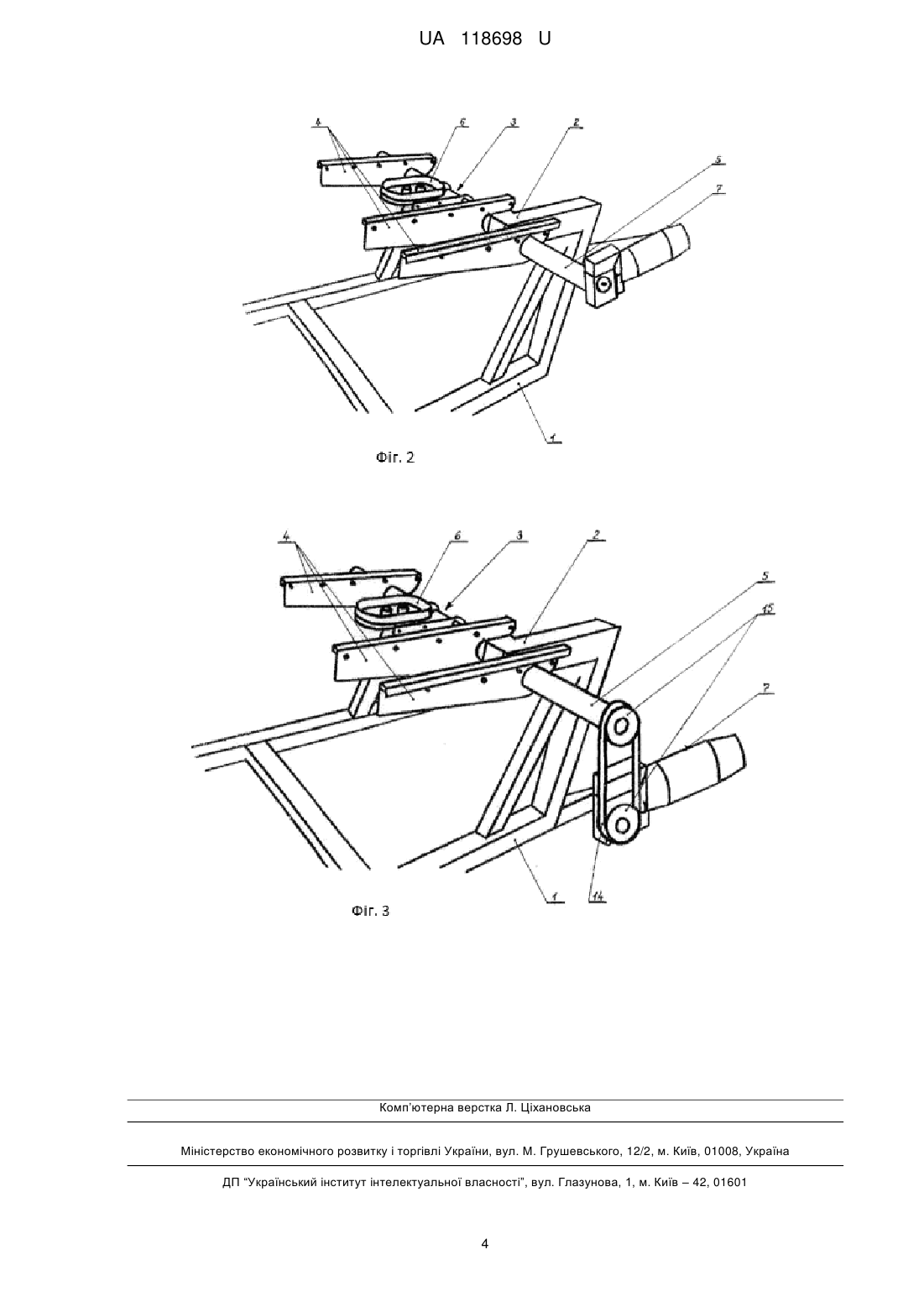

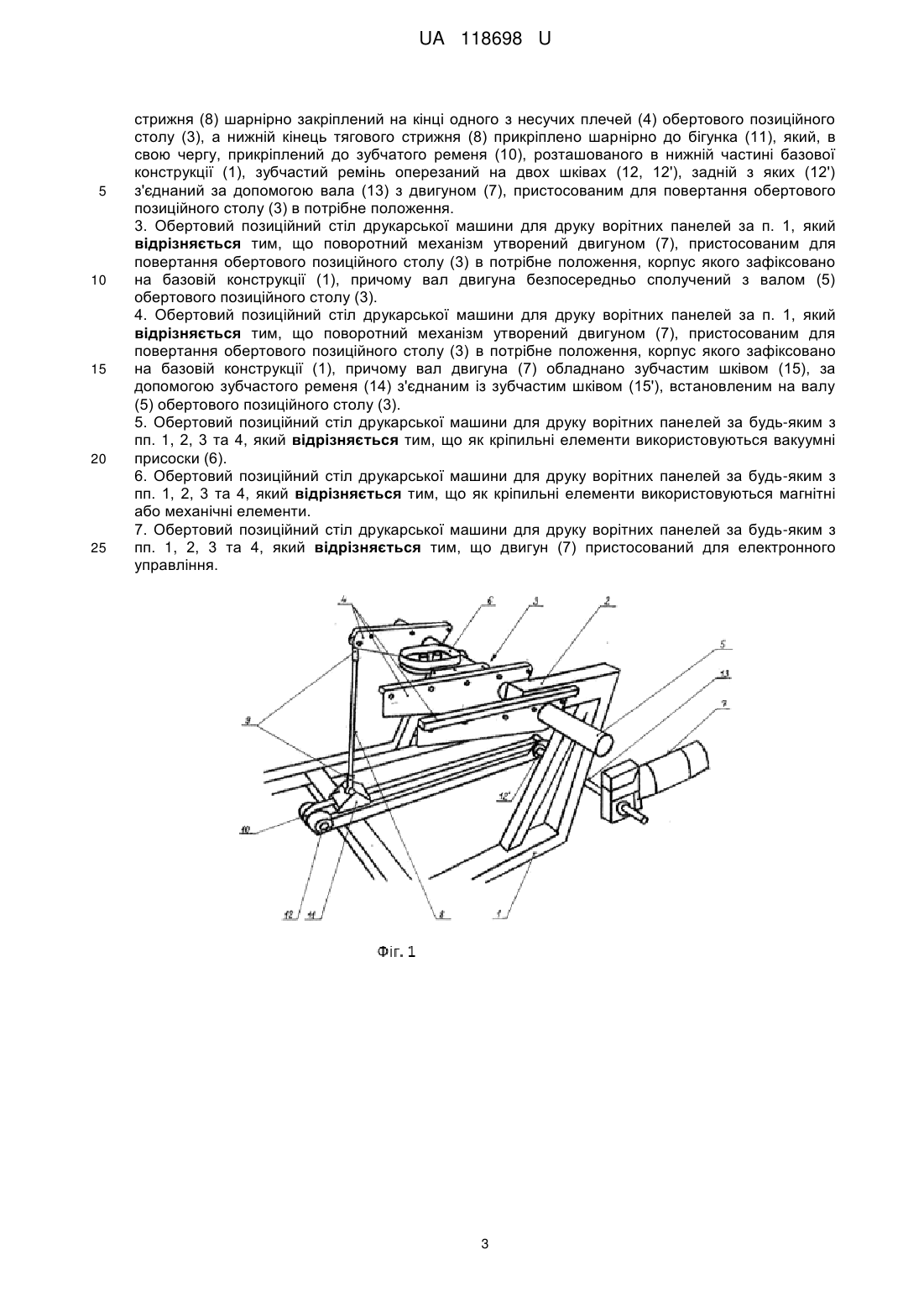

Реферат: Обертовий позиційний стіл друкарської машини для друку ворітних панелей складається з базової конструкції (1), в верхніх горизонтальних балках (2) якої обертається вал (5) обертового позиційного столу (3), обладнаний поворотним механізмом, вертикально до вала прикріплені паралельні несучі плечі (4) обертового позиційного столу (3), між якими розташовані кріпильні елементи. UA 118698 U (33) Код держави-учасниці CZ UA 118698 U UA 118698 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується обертового позиційного столу друкарської машини для друку ворітних панелей, зокрема, для секційних гаражних та промислових воріт. Відомі промислові широкоформатні друкарські машини, які дозволяють виконання високоякісного і швидкого друку практично на будь-якому матеріалі, наприклад деревині, склі, папері, листовій сталі, і т. д., за допомогою струминного друку і затвердіння УФвипромінюванням. Друковані дані тут підготовляються за різними графічними програмами, а потім відправляються в друкарську машину. Ці машини використовуються в друкарнях, в графічних і рекламних студіях, у виробників скляних виробів і для друку на різних видах листової сталі, фанери і т. д. Машини обладнані різною кількістю друкувальних головок з різною кількістю кольорів. Вони також бувають різних розмірів в залежності від параметрів матеріалів, для друку яких вони призначені. Всі зазначені машини, проте, дозволяють друкувати тільки перпендикулярно до друкованого матеріалу, причому сопла розпилюють чорнило завжди прямо вниз у напрямку до даного матеріалу. Щодо необхідності друку на ворітних панелях, згаданим друкарським машинам, які в даний час пропонуються на ринку, притаманні такі недоліки. Не існує друкарської машини, здатної нанести друк по всій поверхні матеріалу з розмірами, необхідними для виготовлення воріт, тобто довжиною близько 7500 мм, причому у зазначених машин, які розпилюють чорнило перпендикулярно до даного матеріалу, залишається без печатки нижній край (перпендикулярна поверхня) ворітної панелі, яку видно, дивлячись на гараж зовні. Друкований мотив (наприклад, деревини) тут переривався б смужками підкладки, тим самим псуючи загальне враження. Існуючі друкарські машини не оснащені лакувальної камерою, установка якої передбачається в розробленому пристрої. В ньому на оснащені друком панелі буде наноситися шар безбарвного лаку, який в довгостроковій перспективі захищає надрукований мотив і ворота від впливу сонця і погодних умов. Зазначені недоліки до значної міри усуває друкарська машина, оснащена обертовим позиційним столом для друку ворітних панелей за цією корисною моделлю, суть якого полягає в тому, що він складається з базової конструкції, в верхніх горизонтальних балках якої обертається вал обертового позиційного столу, обладнаний поворотним механізмом. Перпендикулярно до вала обертового позиційного столу прикріплені паралельні несучі плечі обертового позиційного столу, на які кладуть друкований матеріал. Між несучими плечима розташовані кріпильні елементи для фіксації даного матеріалу. Відповідно до одного з вигідних варіантів поворотний механізм утворений тяговим стрижнем, оснащеним на обох кінцях самозмащувальними кульковими підшипниками, причому верхній кінець тягового стрижня шарнірно закріплений на кінці одного з несучих плечей обертового позиційного столу. Нижній кінець тягового стрижня також прикріплено шарнірно до бігунка, який, в свою чергу, прикріплений до зубчатого ременя, розташованого в нижній частині базової конструкції. Зубчастий ремінь оперезаний на двох шківах, задній з яких з'єднаний за допомогою вала з двигуном, пристосованим для повертання обертового позиційного столу в потрібне положення. Згідно з іншим вигідним варіантом поворотний механізм утворений двигуном, пристосованим для повертання обертового позиційного столу в потрібне положення, корпус якого зафіксовано на базовій конструкції. Вал двигуна безпосередньо сполучений з валом обертового позиційного столу. Відповідно до ще одного варіанту поворотний механізм утворений також двигуном, пристосованим для повертання обертового позиційного столу в потрібне положення, корпус якого зафіксовано на базовій конструкції. Однак в цьому випадку вал двигуна обладнано зубчастим шківом, за допомогою зубчастого ременя з'єднаним із зубчастим шківом, встановленим на валу обертового позиційного столу. Як вигідний також можна розглядати варіант, коли як кріпильні елементи використовуються вакуумні присоски. Крім того, кріпильними елементами можуть послужити також магнітні або механічні елементи. Для загальної функції пристрою вигідно, якщо двигун для повертання обертового позиційного столу в потрібне положення регулюється в електронному вигляді. В порівнянні з відомими рішеннями, які пропонуються на ринку, дана корисна модель відрізняється, перш за все, унікальним способом повертання ворітних панелей під час друку. Пристрій дозволяє надрукувати будь-який мотив по всій довжині видимої сторони, включаючи краї, як у випадку поєднання кольорів, так і при будь-якій імітації деревини. На друкований матеріал також можна буде перенести будь-який мотив, для якого клієнт надасть графічні матеріали, причому витрати на друк будуть нижчі, ніж витрати на фарбування і нанесення на панелі плівки. 1 UA 118698 U 5 10 15 20 25 30 35 40 45 Більш детальне пояснення корисної моделі проілюстровано за допомогою схем, де на фіг.1 показано обертовий позиційний стіл друкарської машини для друку ворітних панелей, повертання якого забезпечено за рахунок важільного механізму, розташованого між двигуном для повертання обертового позиційного столу в потрібне положення і цим обертовим позиційним столом. Фіг. 2 показує той же обертовий позиційний стіл, вал якого безпосередньо з'єднаний з валом двигуна, пристосованого для повертання обертового позиційного столу в потрібне положення. Той самий обертовий позиційний стіл наведено також на фіг. 3, причому двигун, пристосований для повертання обертового позиційного столу в потрібне положення, тут з'єднаний з валом обертового позиційного столу за допомогою зубчастого ременя, опоясаного через зубчастий шків, встановлений на валу двигуна і валу обертового позиційного столу. Приклади варіантів корисної моделі Обертовий позиційний стіл 3 друкарської машини для друку ворітних панелей згідно з фіг.1 складається з базової конструкції 1, в верхніх горизонтальних балках 2 якої обертається вал 5 обертового позиційного столу 3, обладнаний поворотним механізмом. Вертикально до вала 5 обертового позиційного столу 3 прикріплені паралельні несучі плечі 4 обертового позиційного столу 3, на які кладуть друкований матеріал. Між несучими плечима 4 розташовані кріпильні елементи для фіксації даного матеріалу на обертовому позиційному столі 3, причому в цьому випадку мова йде про вакуумні присоски 6. У варіанті, наведеному на малюнку 1, поворотний механізм проявляє важільний характер, причому він утворений тяговим стрижнем 8, оснащеним на обох кінцях самозмащувальними кульковими підшипниками 9. Верхній кінець тягового стрижня 8 шарнірно закріплений на кінці одного з несучих плечей 4 обертового позиційного столу 3. Нижній кінець тягового стрижня 8 прикріплено також шарнірно до бігунка 11, який, в свою чергу, прикріплений до зубчатого ременя 10, розташованого в нижній частині базової конструкції 1. Зубчастий ремінь 10 оперезаний на двох шківах 12, 12', задній 12' з яких за допомогою нижнього вала 13 з'єднаний з двигуном 7, пристосованим для повертання обертового позиційного столу 3 в потрібне положення. При цьому обертовий позиційний стіл 3 використовується для повертання друкованого матеріалу під різними кутами в залежності від типу або форми даного матеріалу таким чином, щоб можна було нанести друк також з бічних країв (перпендикулярно до горизонтальної поверхні) матеріалу. Як уже згадувалося вище, у другому варіанті, показаному на фіг. 2, поворотний механізм утворений двигуном 7, пристосованим для повертання обертового позиційного столу 3 в потрібне положення, корпус якого зафіксовано на базовій конструкції 1. Вал двигуна 7 безпосередньо сполучений з валом 5 обертового позиційного столу 3. У випадку варіанту згідно з фіг. 3 поворотний механізм утворений також двигуном 7, пристосованим для повертання обертового позиційного столу 3 в потрібне положення, корпус якого зафіксовано на базовій конструкції 1. Однак в цьому випадку вал двигуна 7 обладнано зубчастим шківом 15, за допомогою зубчастого ременя 14 з'єднаним із зубчастим шківом 15, встановленим на валу 5 обертового позиційного столу 3. Після розміщення друкованого матеріалу з краями, зокрема, ворітних панелей для секційних гаражних або промислових воріт, на верхніх поверхнях плечей 4 обертового столу 3 і подальшого закріплення друкованого матеріалу за допомогою вакуумних присосок 6 (або магнітних чи механічних кріплень), обертовий позиційний стіл 3 під час друку повертається в потрібне положення за допомогою одного з вищезазначених поворотних механізмів, що працюють від двигуна 7 з електронним управлінням. Обертовий позиційний стіл 3 при цьому повертається під різними кутами відносно базової горизонтальної площини, в залежності від типу і форми матеріалу, на який в друкарській машині наноситься друк. Обертовий позиційний стіл можна виготовляти промислово і використовувати, зокрема, для друку на ворітних панелях, де друк необхідно наносити також на бічні краї сегментів, які у протилежному випадку іншими кольорами порушували б загальний вигляд воріт. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Обертовий позиційний стіл друкарської машини для друку ворітних панелей, який відрізняється тим, що складається з базової конструкції (1), в верхніх горизонтальних балках (2) якої обертається вал (5) обертового позиційного столу (3), обладнаний поворотним механізмом, вертикально до вала прикріплені паралельні несучі плечі (4) обертового позиційного столу (3), між якими розташовані кріпильні елементи. 2. Обертовий позиційний стіл друкарської машини для друку ворітних панелей за п. 1, який відрізняється тим, що поворотний механізм утворений тяговим стрижнем (8), оснащеним на обох кінцях самозмащувальними кульковими підшипниками (9), причому верхній кінець тягового 2 UA 118698 U 5 10 15 20 25 стрижня (8) шарнірно закріплений на кінці одного з несучих плечей (4) обертового позиційного столу (3), а нижній кінець тягового стрижня (8) прикріплено шарнірно до бігунка (11), який, в свою чергу, прикріплений до зубчатого ременя (10), розташованого в нижній частині базової конструкції (1), зубчастий ремінь оперезаний на двох шківах (12, 12'), задній з яких (12') з'єднаний за допомогою вала (13) з двигуном (7), пристосованим для повертання обертового позиційного столу (3) в потрібне положення. 3. Обертовий позиційний стіл друкарської машини для друку ворітних панелей за п. 1, який відрізняється тим, що поворотний механізм утворений двигуном (7), пристосованим для повертання обертового позиційного столу (3) в потрібне положення, корпус якого зафіксовано на базовій конструкції (1), причому вал двигуна безпосередньо сполучений з валом (5) обертового позиційного столу (3). 4. Обертовий позиційний стіл друкарської машини для друку ворітних панелей за п. 1, який відрізняється тим, що поворотний механізм утворений двигуном (7), пристосованим для повертання обертового позиційного столу (3) в потрібне положення, корпус якого зафіксовано на базовій конструкції (1), причому вал двигуна (7) обладнано зубчастим шківом (15), за допомогою зубчастого ременя (14) з'єднаним із зубчастим шківом (15'), встановленим на валу (5) обертового позиційного столу (3). 5. Обертовий позиційний стіл друкарської машини для друку ворітних панелей за будь-яким з пп. 1, 2, 3 та 4, який відрізняється тим, що як кріпильні елементи використовуються вакуумні присоски (6). 6. Обертовий позиційний стіл друкарської машини для друку ворітних панелей за будь-яким з пп. 1, 2, 3 та 4, який відрізняється тим, що як кріпильні елементи використовуються магнітні або механічні елементи. 7. Обертовий позиційний стіл друкарської машини для друку ворітних панелей за будь-яким з пп. 1, 2, 3 та 4, який відрізняється тим, що двигун (7) пристосований для електронного управління. 3 UA 118698 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
