Патрон з самоцентрувальним груповим комбінованим контактом “l, n, pe”

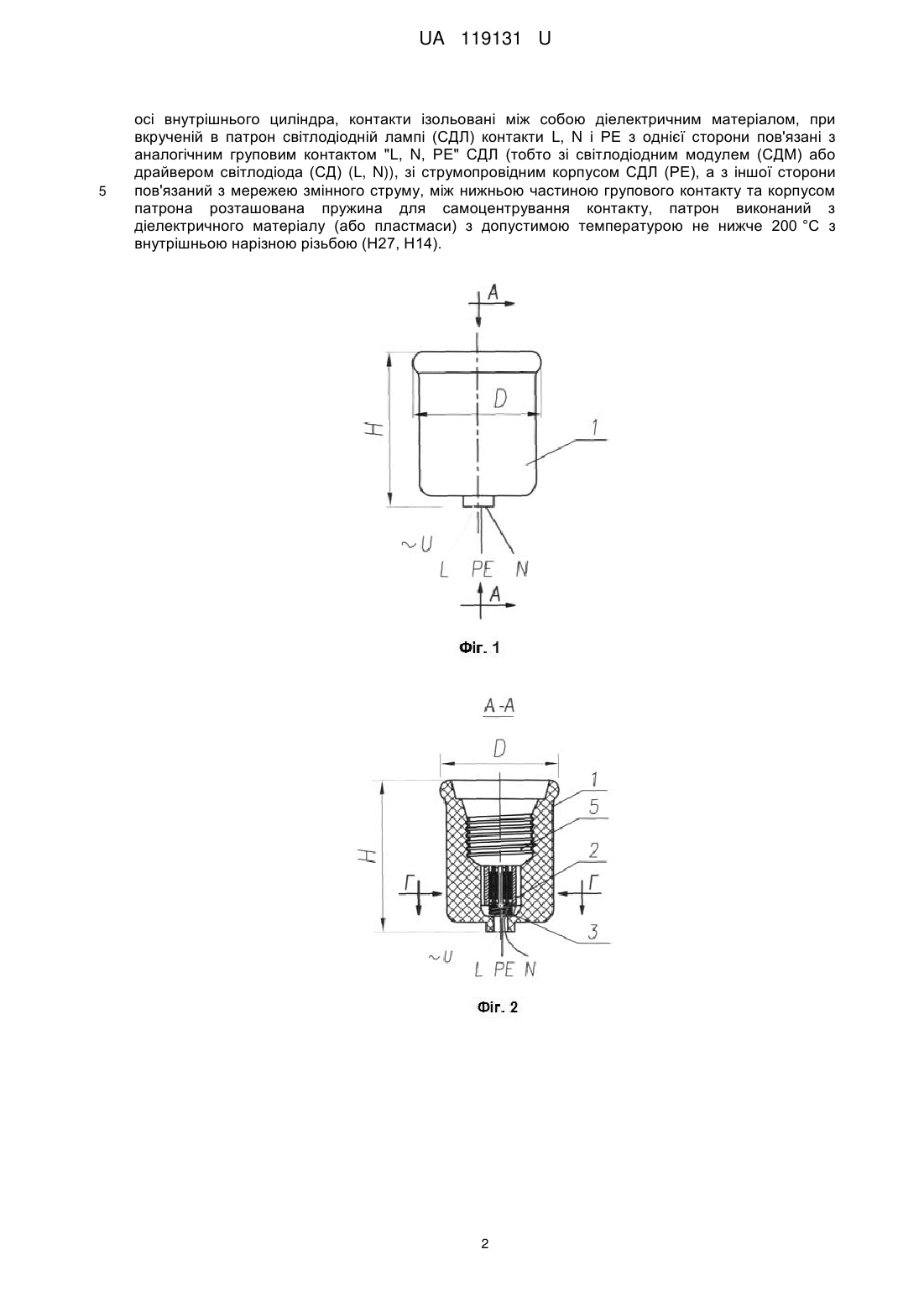

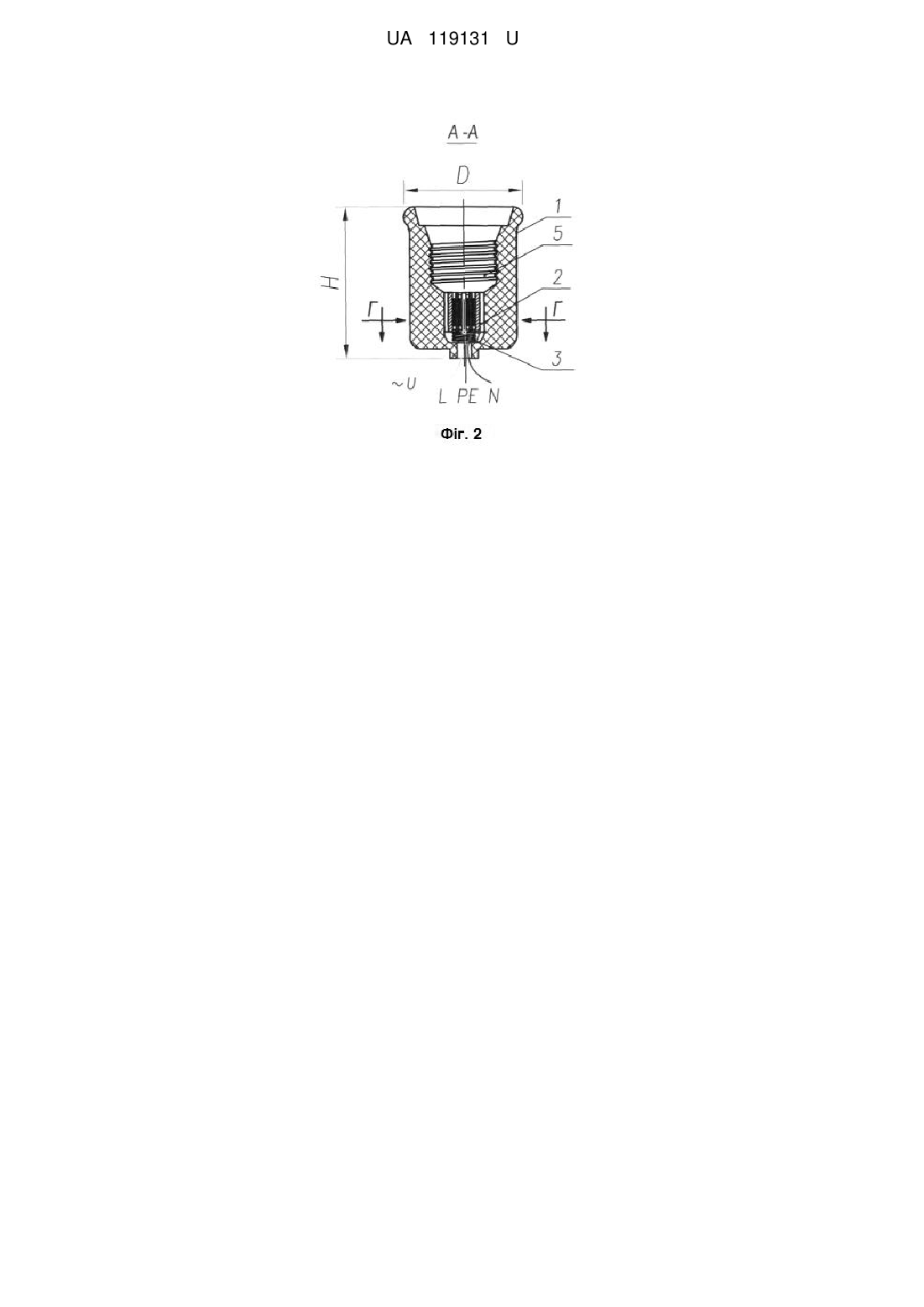

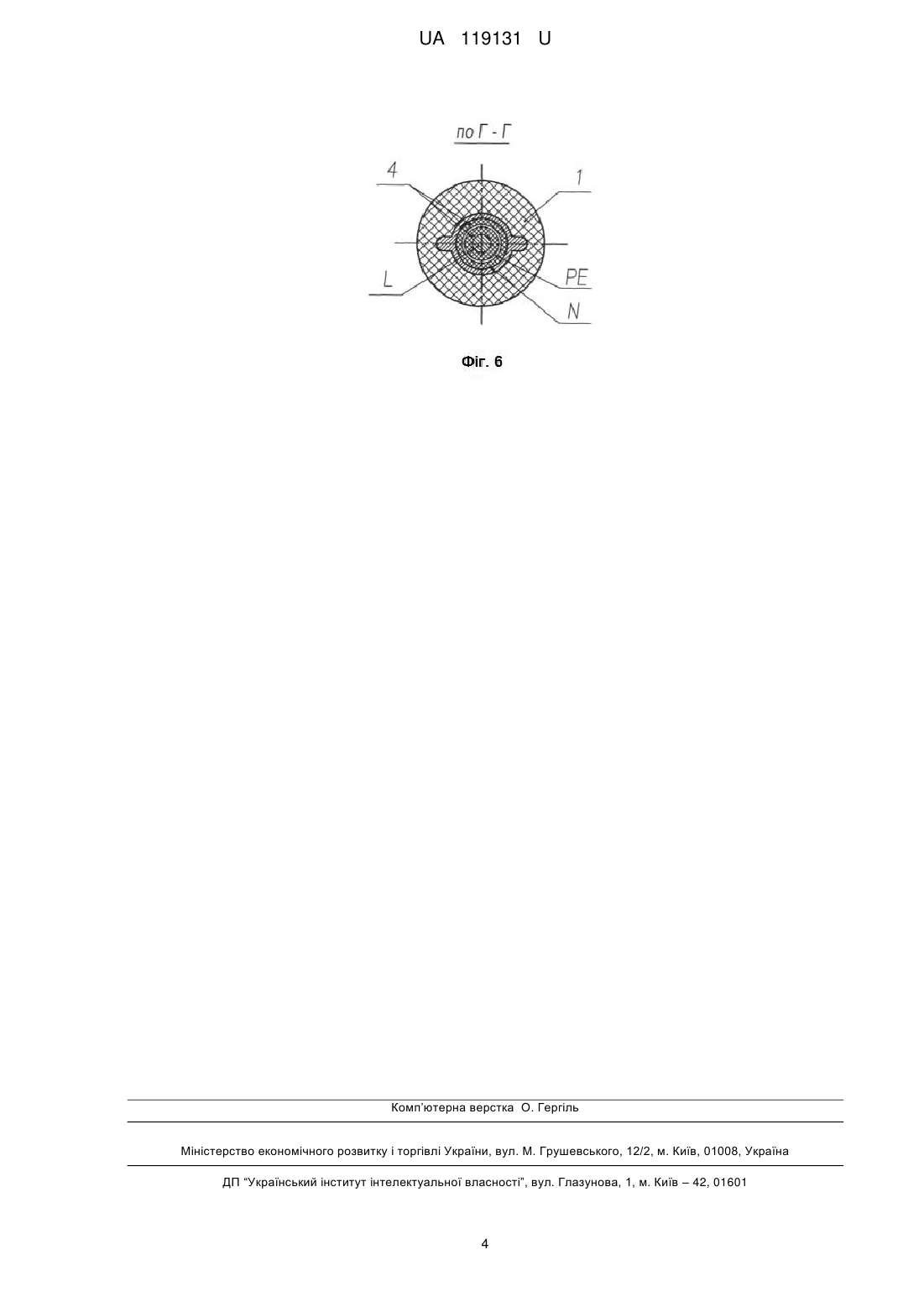

Реферат: Патрон з самоцентрувальним груповим комбінованим контактом "L, N, РЕ" містить патрон із діелектричного матеріалу, металеву різьбову юбку та металеві контакти L і N. В нижній частині патрона розміщується груповий самоцентрувальний контакт "L, N, РЕ", який складається з зовнішнього металевого циліндра (контакт N), аналогічно - з внутрішнього циліндра (контакт РЕ), і металевого стрижня (контакт L), розміщеного впродовж осі внутрішнього циліндра. Контакти ізольовані між собою діелектричним матеріалом. При вкрученій в патрон світлодіодній лампі (СДЛ) контакти L, N і РЕ з однієї сторони пов'язані з аналогічним груповим контактом "L, N, РЕ" СДЛ (тобто зі світлодіодним модулем (СДМ) або драйвером світлодіода (СД) (L, N)), зі струмопровідним корпусом СДЛ (РЕ), а з іншої сторони пов'язаний з мережею змінного струму. Між нижньою частиною групового контакту та корпусом патрона розташована пружина для самоцентрування контакту. Патрон виконаний з діелектричного матеріалу (або пластмаси) з допустимою температурою не нижче 200 °C з внутрішньою нарізною різьбою (Н27, Н14) замість різьбової металевої юбки, що відповідає СДЛ з цоколем Едісона (Е27, Е14). UA 119131 U (54) ПАТРОН З САМОЦЕНТРУВАЛЬНИМ ГРУПОВИМ КОМБІНОВАНИМ КОНТАКТОМ "L, N, PE" UA 119131 U UA 119131 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до захисних заходів безпеки в мережах електричного освітлення зі світлодіодними лампами (СДЛ) зі струмопровідними або потенційно струмопровідними корпусами. Проміжною ланкою між СДЛ і електричною мережею є електричний патрон. Такі патрони випускаються серійно з карболітовим, керамічним або пластмасовим корпусом [1]. Вони складаються з корпусу, вставної металевої юбки з різьбою, яка відповідає цоколю лампи Едісона (Е27, Е14). Є контактна група (L, N) та її кріпильні деталі. Така конструкція патрона не забезпечує транзитного проходження PE-провідника для його зв'язку зі струмопровідним корпусом СДЛ та не відповідає Правилам [2]. Такі вироби повинні відноситися до електрообладнання класу І та мати зв'язок з землею. У основу корисної моделі поставлена задача по створенню такого патрона з самоцентрувальним груповим контактом "L, N, РЕ", конструкція якого дозволяла б забезпечити транзитний прохід через патрон фазного провідника (L), нульового робочого провідника (N) та нульового захисного провідника (РЕ), які в лампі поєднуються з аналогічним груповим контактом "L, N, РЕ", тобто буде забезпечене з'єднання РE-провідника з корпусом лампи. Поставлена задача розв'язується за рахунок того, що в нижній частині патрона розміщується груповий самоцентрувальний контакт "L, N, РЕ", який складається з зовнішнього металевого циліндра (контакт N), аналогічно - з внутрішнього циліндра (контакт РЕ), і металевого стрижня (контакт L), розміщеного впродовж осі внутрішнього циліндра, контакти ізольовані між собою діелектричним матеріалом, при вкрученій в патрон СДЛ контакту L, N і РЕ з однієї сторони пов'язані з аналогічним груповим контактом "L, N, PE" СДЛ (тобто зі світлодіодним модулем (СДМ) або драйвером світлодіода (СД) (L, N)), зі струмопровідним корпусом СДЛ (РЕ), а з іншої сторони пов'язаний з мережею змінного струму, між нижньою частиною групового контакту та корпусом патрона розташована пружина для самоцентрування контакту, патрон виконаний з діелектричного матеріалу (або пластмаси) з допустимою температурою не нижче 200 °C з внутрішньою нарізною різьбою (Н27, Н14) замість різьбової металевої юбку, що відповідає СДЛ з цоколем Едісона (Е27, Е14). Сумісним з прототипом [1] є корпус патрона. На кресленні зображені: загальний вигляд патрона (фіг. 1), розріз патрона по А-А (фіг. 2), вигляд за стрілкою Д групового контакту (фіг. 3), вигляд за стрілкою Г групового контакту (фіг. 4), розріз по Д-Д групового контакту (фіг. 5), розріз по Г-Г патрона з груповим контактом (фіг. 6). Запропонований пристрій (фіг. 1-6) містить: 1 - патрон; 2 - груповий самоцентрувальний контакт (L, N, РЕ); 3 - пружина; 4 - діелектричний матеріал між контактами L, N і РЕ; 5 - різьба всередині корпуса патрона Н27, Н14; L - металевий стрижень (латунь, бронза) фазного контакту; N - металевий зовнішній циліндр (латунь, бронза) нульового робочого контакту; РЕ металевий внутрішній циліндр (латунь, бронза) нульового захисного контакту; L, N і РЕ провідники (однойменні назви з контактами), що з'єднують груповий контакт з зовнішньою мережею змінного струму. Габарити групового контакту: h=27 мм, d=21 мм, d1=10 мм, l=28 мм. Запропонований груповий контакт патрона з PE-провідником забезпечує надійну і безпечну роботу обслуговуючого персоналу в мережах електричного освітлення зі світлодіодними лампами, які мають струмопровідні або потенційно струмопровідні корпуси. При впровадженні цього патрона тільки в Україні може привести до великої економії металу. Ефект може бути ще більший за рахунок зменшення витрат на можливі післяаварійні ситуації, що пов'язані з електротравмами. Цей патрон може бути рекомендований для всіх СДЛ зі струмопровідними або з потенційно струмопровідними корпусами з різьбовими цоколями Н27, Н14. Джерела інформації: 1. Справочная книга по светотехнике [Текст]: справочное издание / под ред. Ю.Б. Айзенберга. - 3-е изд., перераб. - М.: [Б. и.], 2008. - 952 с.: ил. (прототип). 2. ДНАОП 0.00-1.32-01. Правила будови електроустановок. Електрообладнання спеціальних установок. - Київ, 2001. - 117 с.: іл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Патрон з самоцентрувальним груповим комбінованим контактом "L, N, РЕ", що містить патрон із діелектричного матеріалу, металеву різьбову юбку та металеві контакти L і N, який відрізняється тим, що в нижній частині патрона розміщується груповий самоцентрувальний контакт "L, N, РЕ", який складається з зовнішнього металевого циліндра (контакт N), аналогічно - з внутрішнього циліндра (контакт РЕ), і металевого стрижня (контакт L), розміщеного впродовж 1 UA 119131 U 5 осі внутрішнього циліндра, контакти ізольовані між собою діелектричним матеріалом, при вкрученій в патрон світлодіодній лампі (СДЛ) контакти L, N і РЕ з однієї сторони пов'язані з аналогічним груповим контактом "L, N, РЕ" СДЛ (тобто зі світлодіодним модулем (СДМ) або драйвером світлодіода (СД) (L, N)), зі струмопровідним корпусом СДЛ (РЕ), а з іншої сторони пов'язаний з мережею змінного струму, між нижньою частиною групового контакту та корпусом патрона розташована пружина для самоцентрування контакту, патрон виконаний з діелектричного матеріалу (або пластмаси) з допустимою температурою не нижче 200 °C з внутрішньою нарізною різьбою (Н27, Н14). 2 UA 119131 U 3 UA 119131 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
