Пристрій групового контакту “l, n, pe”, що вбудований в світлодіодну лампу і патрон

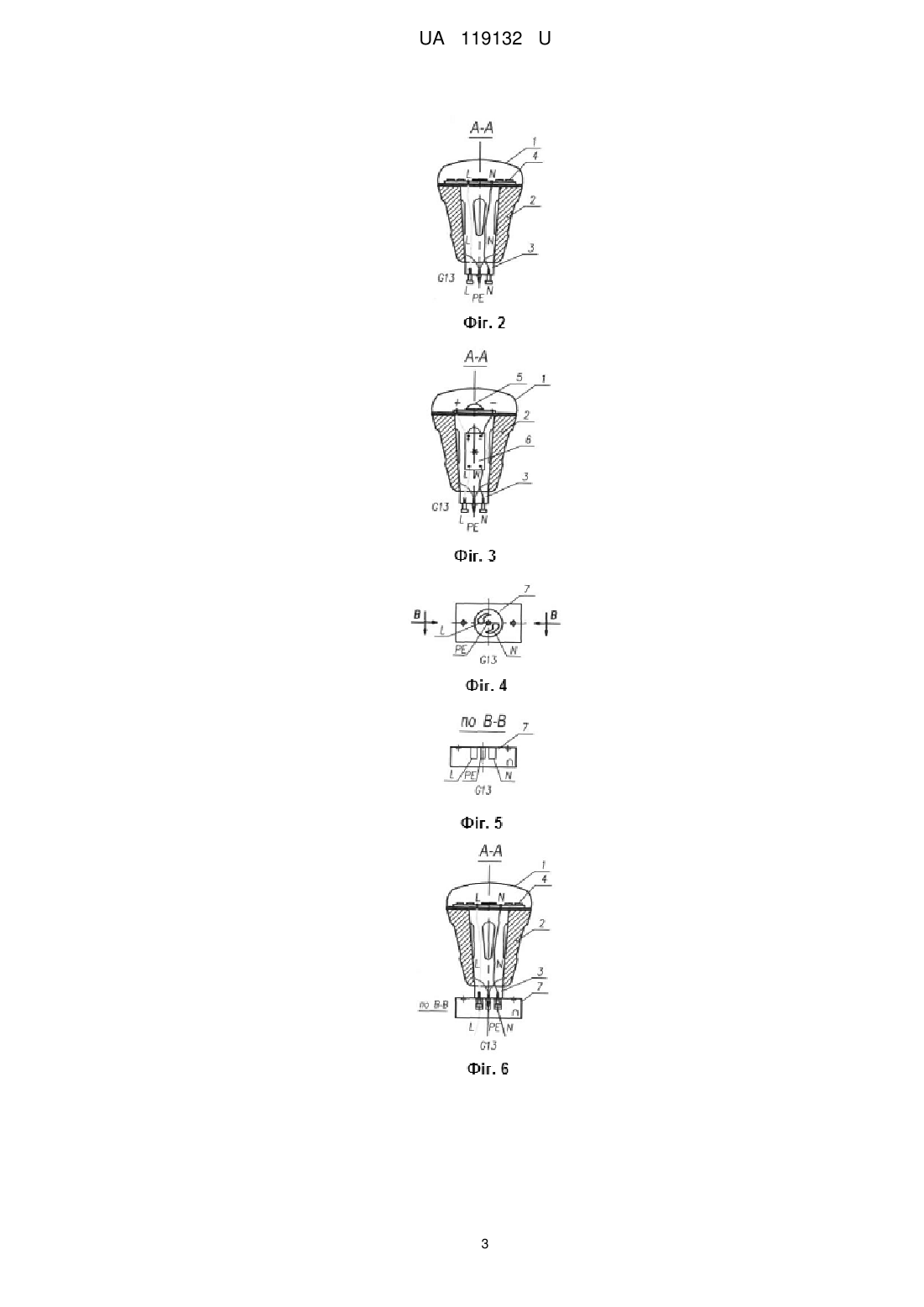

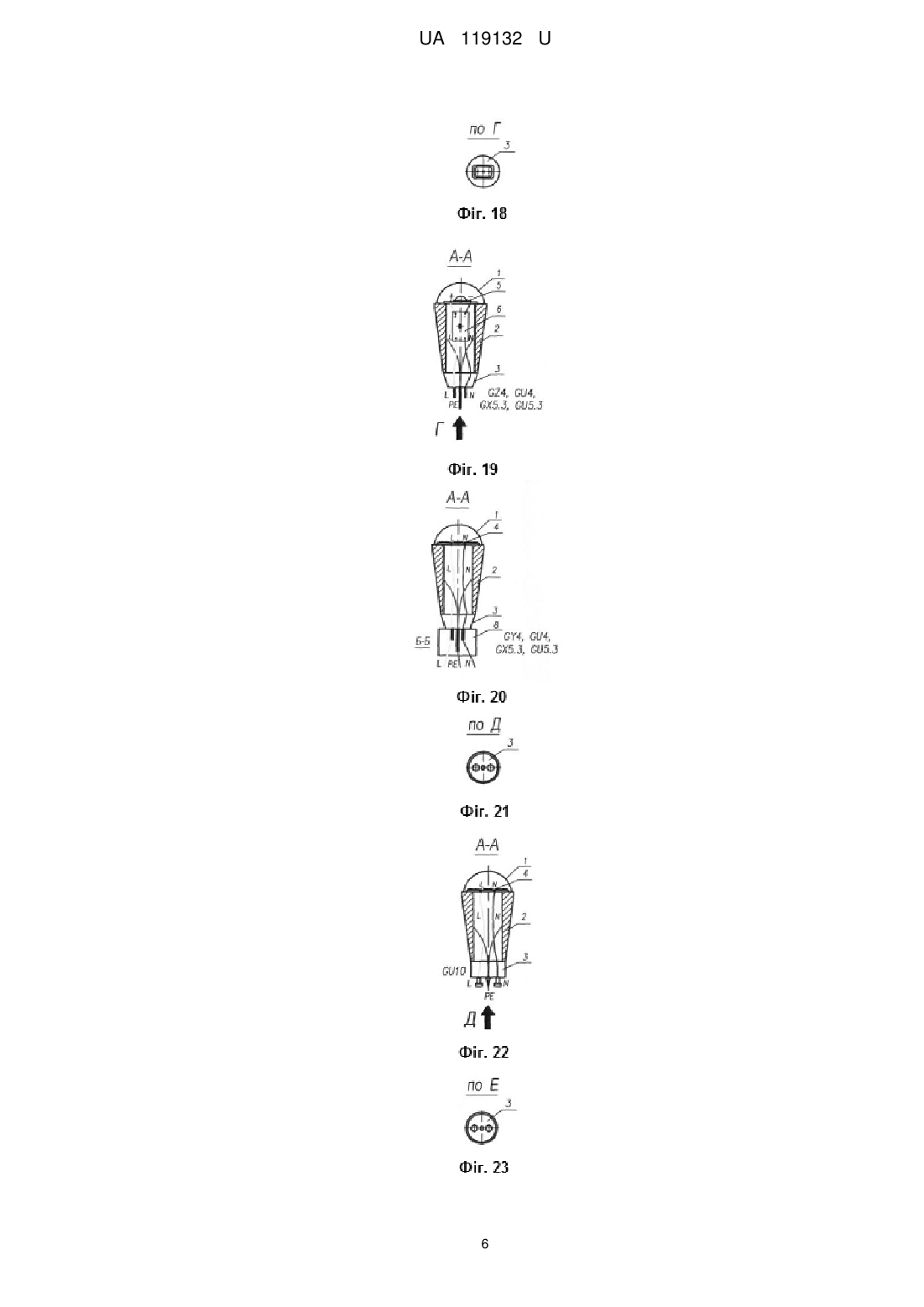

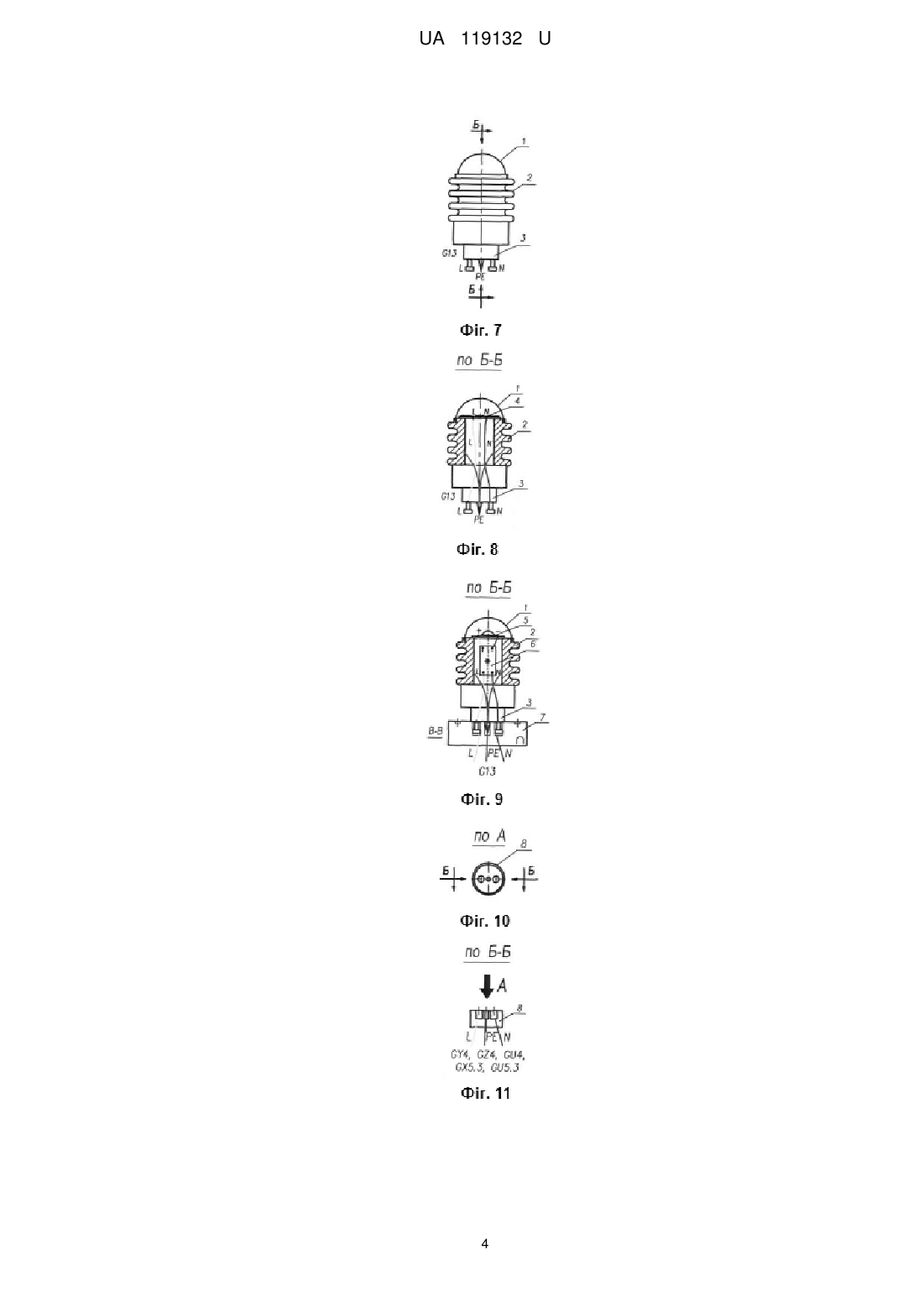

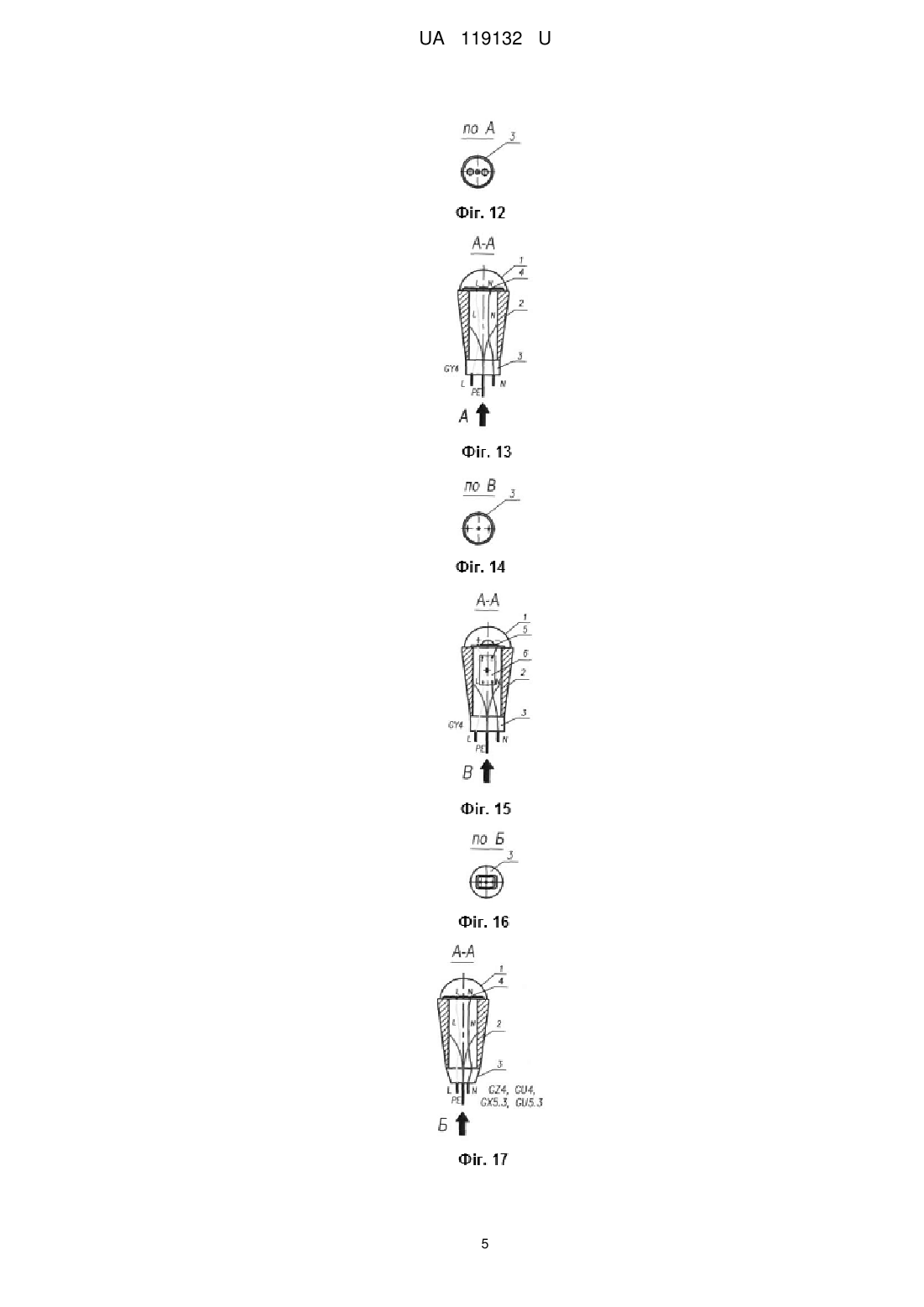

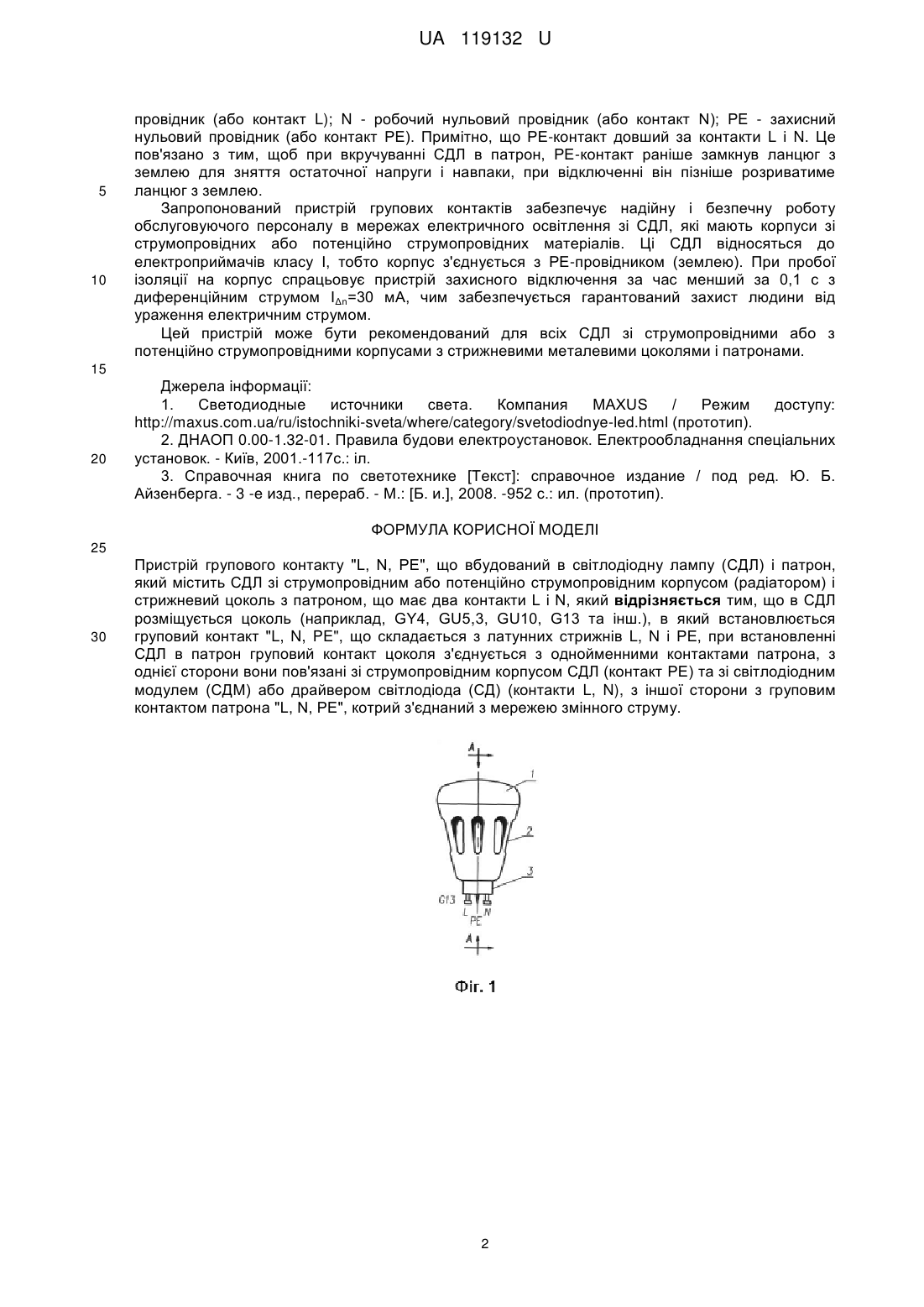

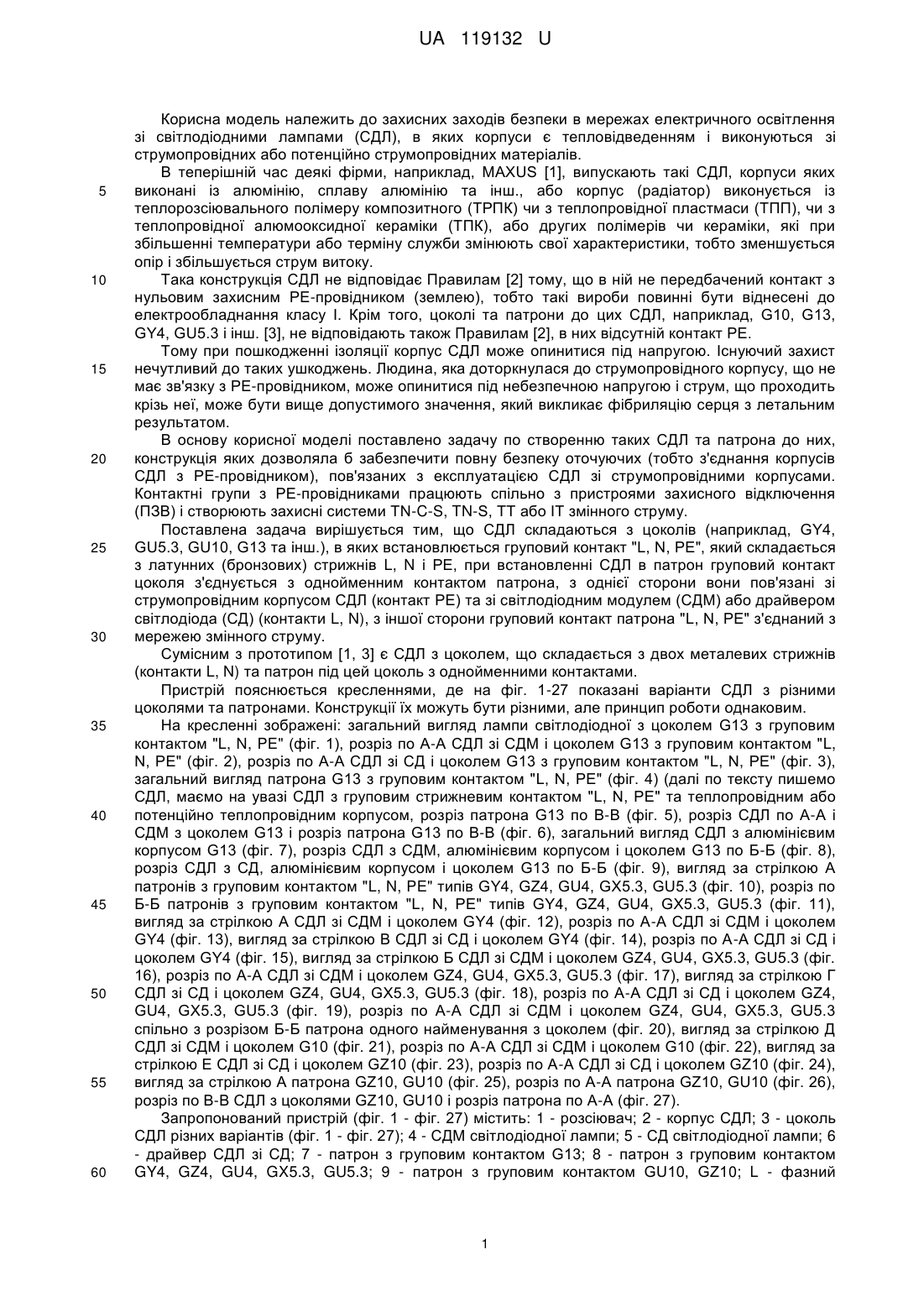

Реферат: Пристрій групового контакту "L, N, РЕ" вбудований в світлодіодну лампу (СДЛ) і патрон, який містить СДЛ зі струмопровідним або потенційно струмопровідним корпусом (радіатором) і стрижневий цоколь з патроном, що має два контакти L і N. В СДЛ розміщується цоколь (наприклад, GY4, GU5,3, GU10, G13 та ін.), в який встановлюється груповий контакт "L, N, PE", що складається з латунних стрижнів L, N і РЕ. При встановленні СДЛ в патрон груповий контакт цоколя з'єднується з однойменними контактами патрона. З однієї сторони вони пов'язані зі струмопровідним корпусом СДЛ (контакт РЕ) та зі світлодіодним модулем (СДМ) або драйвером світлодіода (СД) (контакти L, N), з іншої сторони з груповим контактом патрона "L, N, РЕ", котрий з'єднаний з мережею змінного струму. UA 119132 U (12) UA 119132 U UA 119132 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисних заходів безпеки в мережах електричного освітлення зі світлодіодними лампами (СДЛ), в яких корпуси є тепловідведенням і виконуються зі струмопровідних або потенційно струмопровідних матеріалів. В теперішній час деякі фірми, наприклад, MAXUS [1], випускають такі СДЛ, корпуси яких виконані із алюмінію, сплаву алюмінію та інш., або корпус (радіатор) виконується із теплорозсіювального полімеру композитного (ТРПК) чи з теплопровідної пластмаси (ТПП), чи з теплопровідної алюмооксидної кераміки (ТПК), або других полімерів чи кераміки, які при збільшенні температури або терміну служби змінюють свої характеристики, тобто зменшується опір і збільшується струм витоку. Така конструкція СДЛ не відповідає Правилам [2] тому, що в ній не передбачений контакт з нульовим захисним PE-провідником (землею), тобто такі вироби повинні бути віднесені до електрообладнання класу І. Крім того, цоколі та патрони до цих СДЛ, наприклад, G10, G13, GY4, GU5.3 і інш. [3], не відповідають також Правилам [2], в них відсутній контакт РЕ. Тому при пошкодженні ізоляції корпус СДЛ може опинитися під напругою. Існуючий захист нечутливий до таких ушкоджень. Людина, яка доторкнулася до струмопровідного корпусу, що не має зв'язку з PE-провідником, може опинитися під небезпечною напругою і струм, що проходить крізь неї, може бути вище допустимого значення, який викликає фібриляцію серця з летальним результатом. В основу корисної моделі поставлено задачу по створенню таких СДЛ та патрона до них, конструкція яких дозволяла б забезпечити повну безпеку оточуючих (тобто з'єднання корпусів СДЛ з PE-провідником), пов'язаних з експлуатацією СДЛ зі струмопровідними корпусами. Контактні групи з PE-провідниками працюють спільно з пристроями захисного відключення (ПЗВ) і створюють захисні системи TN-C-S, TN-S, ТТ або IT змінного струму. Поставлена задача вирішується тим, що СДЛ складаються з цоколів (наприклад, GY4, GU5.3, GU10, G13 та інш.), в яких встановлюється груповий контакт "L, N, РЕ", який складається з латунних (бронзових) стрижнів L, N і РЕ, при встановленні СДЛ в патрон груповий контакт цоколя з'єднується з однойменним контактом патрона, з однієї сторони вони пов'язані зі струмопровідним корпусом СДЛ (контакт РЕ) та зі світлодіодним модулем (СДМ) або драйвером світлодіода (СД) (контакти L, N), з іншої сторони груповий контакт патрона "L, N, РЕ" з'єднаний з мережею змінного струму. Сумісним з прототипом [1, 3] є СДЛ з цоколем, що складається з двох металевих стрижнів (контакти L, N) та патрон під цей цоколь з однойменними контактами. Пристрій пояснюється кресленнями, де на фіг. 1-27 показані варіанти СДЛ з різними цоколями та патронами. Конструкції їх можуть бути різними, але принцип роботи однаковим. На кресленні зображені: загальний вигляд лампи світлодіодної з цоколем G13 з груповим контактом "L, N, PE" (фіг. 1), розріз по А-А СДЛ зі СДМ і цоколем G13 з груповим контактом "L, N, РЕ" (фіг. 2), розріз по А-А СДЛ зі СД і цоколем G13 з груповим контактом "L, N, РЕ" (фіг. 3), загальний вигляд патрона G13 з груповим контактом "L, N, РЕ" (фіг. 4) (далі по тексту пишемо СДЛ, маємо на увазі СДЛ з груповим стрижневим контактом "L, N, РЕ" та теплопровідним або потенційно теплопровідним корпусом, розріз патрона G13 по В-В (фіг. 5), розріз СДЛ по А-А і СДМ з цоколем G13 і розріз патрона G13 по В-В (фіг. 6), загальний вигляд СДЛ з алюмінієвим корпусом G13 (фіг. 7), розріз СДЛ з СДМ, алюмінієвим корпусом і цоколем G13 по Б-Б (фіг. 8), розріз СДЛ з СД, алюмінієвим корпусом і цоколем G13 по Б-Б (фіг. 9), вигляд за стрілкою А патронів з груповим контактом "L, N, PE" типів GY4, GZ4, GU4, GX5.3, GU5.3 (фіг. 10), розріз по Б-Б патронів з груповим контактом "L, N, РЕ" типів GY4, GZ4, GU4, GX5.3, GU5.3 (фіг. 11), вигляд за стрілкою А СДЛ зі СДМ і цоколем GY4 (фіг. 12), розріз по А-А СДЛ зі СДМ і цоколем GY4 (фіг. 13), вигляд за стрілкою В СДЛ зі СД і цоколем GY4 (фіг. 14), розріз по А-А СДЛ зі СД і цоколем GY4 (фіг. 15), вигляд за стрілкою Б СДЛ зі СДМ і цоколем GZ4, GU4, GX5.3, GU5.3 (фіг. 16), розріз по А-А СДЛ зі СДМ і цоколем GZ4, GU4, GX5.3, GU5.3 (фіг. 17), вигляд за стрілкою Г СДЛ зі СД і цоколем GZ4, GU4, GX5.3, GU5.3 (фіг. 18), розріз по А-А СДЛ зі СД і цоколем GZ4, GU4, GX5.3, GU5.3 (фіг. 19), розріз по А-А СДЛ зі СДМ і цоколем GZ4, GU4, GX5.3, GU5.3 спільно з розрізом Б-Б патрона одного найменування з цоколем (фіг. 20), вигляд за стрілкою Д СДЛ зі СДМ і цоколем G10 (фіг. 21), розріз по А-А СДЛ зі СДМ і цоколем G10 (фіг. 22), вигляд за стрілкою Е СДЛ зі СД і цоколем GZ10 (фіг. 23), розріз по А-А СДЛ зі СД і цоколем GZ10 (фіг. 24), вигляд за стрілкою А патрона GZ10, GU10 (фіг. 25), розріз по А-А патрона GZ10, GU10 (фіг. 26), розріз по В-В СДЛ з цоколями GZ10, GU10 і розріз патрона по А-А (фіг. 27). Запропонований пристрій (фіг. 1 - фіг. 27) містить: 1 - розсіювач; 2 - корпус СДЛ; 3 - цоколь СДЛ різних варіантів (фіг. 1 - фіг. 27); 4 - СДМ світлодіодної лампи; 5 - СД світлодіодної лампи; 6 - драйвер СДЛ зі СД; 7 - патрон з груповим контактом G13; 8 - патрон з груповим контактом GY4, GZ4, GU4, GX5.3, GU5.3; 9 - патрон з груповим контактом GU10, GZ10; L - фазний 1 UA 119132 U 5 10 провідник (або контакт L); N - робочий нульовий провідник (або контакт N); РЕ - захисний нульовий провідник (або контакт РЕ). Примітно, що PE-контакт довший за контакти L і N. Це пов'язано з тим, щоб при вкручуванні СДЛ в патрон, PE-контакт раніше замкнув ланцюг з землею для зняття остаточної напруги і навпаки, при відключенні він пізніше розриватиме ланцюг з землею. Запропонований пристрій групових контактів забезпечує надійну і безпечну роботу обслуговуючого персоналу в мережах електричного освітлення зі СДЛ, які мають корпуси зі струмопровідних або потенційно струмопровідних матеріалів. Ці СДЛ відносяться до електроприймачів класу І, тобто корпус з'єднується з PE-провідником (землею). При пробої ізоляції на корпус спрацьовує пристрій захисного відключення за час менший за 0,1 с з диференційним струмом IΔn=30 мА, чим забезпечується гарантований захист людини від ураження електричним струмом. Цей пристрій може бути рекомендований для всіх СДЛ зі струмопровідними або з потенційно струмопровідними корпусами з стрижневими металевими цоколями і патронами. 15 20 Джерела інформації: 1. Светодиодные источники света. Компания MAXUS / Режим доступу: http://maxus.com.ua/ru/istochniki-sveta/where/category/svetodiodnye-led.html (прототип). 2. ДНАОП 0.00-1.32-01. Правила будови електроустановок. Електрообладнання спеціальних установок. - Київ, 2001.-117с.: іл. 3. Справочная книга по светотехнике [Текст]: справочное издание / под ред. Ю. Б. Айзенберга. - 3 -е изд., перераб. - М.: [Б. и.], 2008. -952 с.: ил. (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій групового контакту "L, N, РЕ", що вбудований в світлодіодну лампу (СДЛ) і патрон, який містить СДЛ зі струмопровідним або потенційно струмопровідним корпусом (радіатором) і стрижневий цоколь з патроном, що має два контакти L і N, який відрізняється тим, що в СДЛ розміщується цоколь (наприклад, GY4, GU5,3, GU10, G13 та інш.), в який встановлюється груповий контакт "L, N, PE", що складається з латунних стрижнів L, N і РЕ, при встановленні СДЛ в патрон груповий контакт цоколя з'єднується з однойменними контактами патрона, з однієї сторони вони пов'язані зі струмопровідним корпусом СДЛ (контакт РЕ) та зі світлодіодним модулем (СДМ) або драйвером світлодіода (СД) (контакти L, N), з іншої сторони з груповим контактом патрона "L, N, РЕ", котрий з'єднаний з мережею змінного струму. 2 UA 119132 U 3 UA 119132 U 4 UA 119132 U 5 UA 119132 U 6 UA 119132 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
